申請日2015.06.18

　　公開(公告)日2016.01.27

　　IPC分類號B01D21/02; B01D21/28

　　摘要

　　本實用新型公開了一種濃縮污泥脫水機，包括污水處理容器，還包括引導板、高頻振動器和擠壓推送器，污水處理容器上部設有清液溢出口，污水處理容器底部設有污泥排出口，引導板設于污水處理容器內部，引導板一端固設于清液溢出口下方的污水處理容器內壁上，引導板另一端自由懸空，高頻振動器固設于污水處理容器外壁的中下部，擠壓推送器設于污水處理容器的底部且貫穿污泥排出口。本實用新型結構簡單，使用及維護方便，能耗低，處理效率高，節約使用成本。

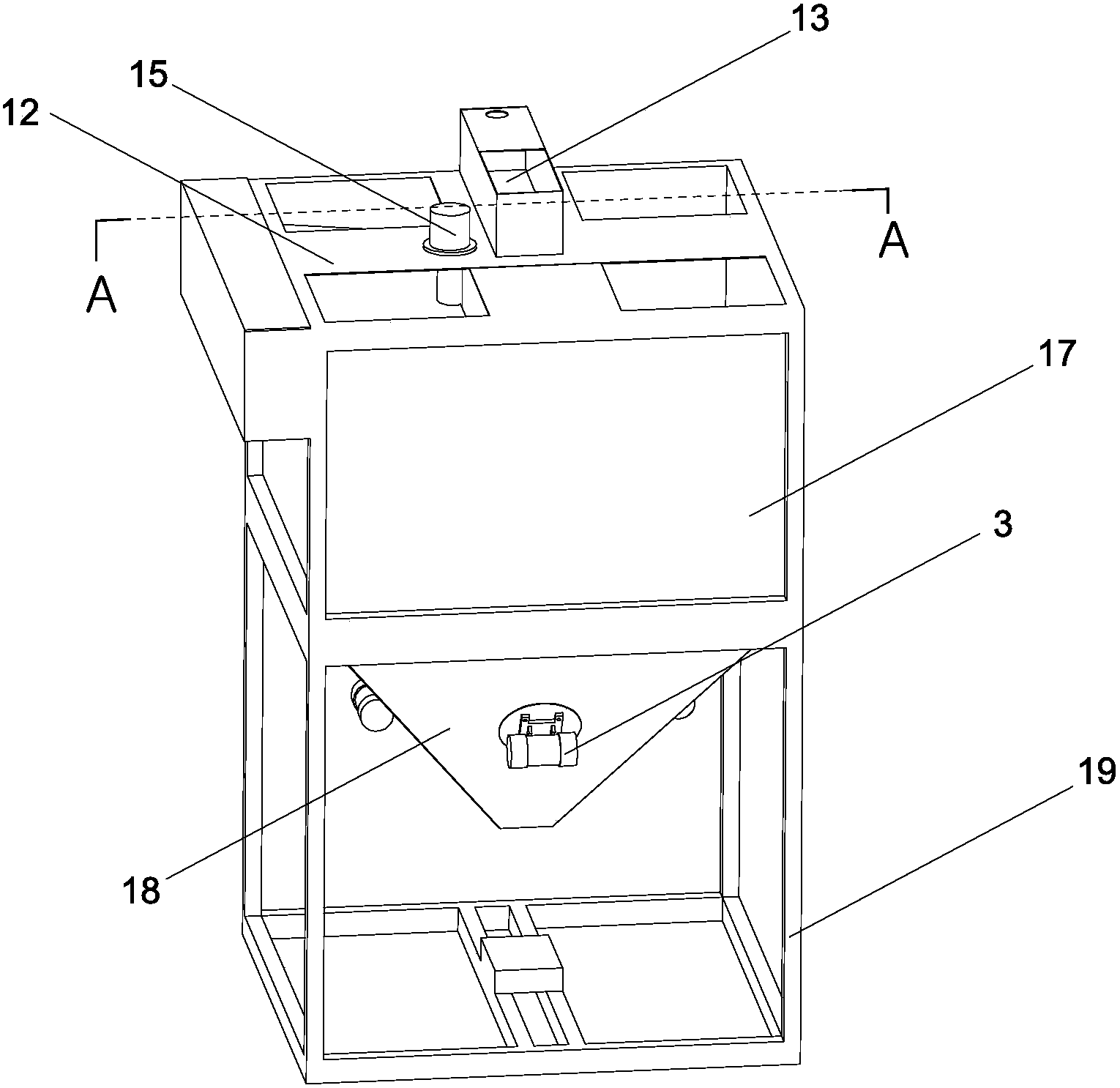

　　摘要附圖



　　權利要求書

　　1.一種濃縮污泥脫水機的容器結構，包括污水處理容器(1)，其特征是污水處理容器(1)內部設有引導板(2)，污水處理容器(1)上部設有清液溢出口(5)，污水處理容器(1)底部設有污泥排出口(6)，引導板(2)設于污水處理容器(1)內部，引導板(2)一端固設于清液溢出口(5)下方的污水處理容器(1)內壁上，引導板(2)另一端自由懸空。

　　2.根據權利要求1所述的濃縮污泥脫水機的容器結構，其特征是引導板(2)傾斜設置，引導板(2)的固定端位置高于自由懸空端位置。

　　3.根據權利要求1所述的濃縮污泥脫水機的容器結構，其特征是污水處理容器(1)包括沉降倉和斜斗倉，斜斗倉位于沉降倉下方，沉降倉呈筒狀，斜斗倉呈漏斗狀，污泥排出口(6)設于斜斗倉底部。

　　4.根據權利要求3所述的濃縮污泥脫水機的容器結構，其特征是沉降倉呈長方體狀，斜斗倉呈倒置的四棱錐形。

　　5.根據權利要求3所述的濃縮污泥脫水機的容器結構，其特征是沉降倉成圓柱形，斜斗倉呈倒置的圓錐形。

　　6.根據權利要求1至5中任一項所述的濃縮污泥脫水機的容器結構，其特征是污水處理容器(1)外圍設有支撐框架，支撐框架與污水處理容器(1)外壁抵接。

　　說明書

　　一種濃縮污泥脫水機的容器結構

　　技術領域

　　本實用新型涉及一種污水處理設備，更具體地說，它涉及一種濃縮污泥脫水機的容器結構。

　　背景技術

　　隨著社會發展水平的日益提高，國家不斷加大環保力度，大力提倡節能節排，各地越來越重視污水、廢氣等直接污染物的排放控制和處理。傳統的污水處理設備雖然形式多樣，但采用的核心裝置主要有三種：一、過濾裝置;二、離心裝置;三、壓濾裝置，這就決定了現有的傳統污水處理設備存在使用、維護麻煩，成本高，功耗大，效率低的缺陷，越來越難以滿足人們對于設備在低能耗、高效率、節約人工、環境友好等這些基本要求上越來越高的指標。公開號為CN102583942A的發明專利于2012年7月18日公開了一種雙螺旋雙濾鼓污泥濃縮脫水機，下端板和排出管固定在連接端板上，連接端板固定在后支座上，外濾鼓固定在下端板和上端板之間，沖洗驅動裝置和錐體固定在上端板上，錐體上設有出料口，前支座與錐體相連接，主傳動裝置固定在錐體上，內濾鼓和錐形螺旋軸固定在主軸上，在外濾鼓與內濾鼓之間裝有內外雙螺旋軸，內外雙螺旋軸固定在主軸上，內外雙螺旋軸的外螺旋葉片外緣裝有毛刷，外濾鼓外側和內濾鼓內側各自設有外、內濾鼓沖洗裝置，濾液出口設置在下端板上，進料口設置在連接端板上。本裝置在不增加設備尺寸的同時，設置兩個濾鼓可以大大提高污泥處理量，過濾面積增加40%，改善污泥濃縮脫水效果，與傳統裝置相比，本實用新型占地面積縮小了1/3以上。但是由于本實用新型使用了濾鼓這種過濾裝置，使用過程需要頻繁更換濾鼓，因此耗材用量大，使用及維護成本較高。

　　實用新型內容

　　現有的污水處理設備存在使用、維護麻煩，成本高，功耗大，效率低的缺陷，為克服這些缺陷，本實用新型提供了一種利于濃縮污泥脫水機降低能耗，提高效率及維護便利性的濃縮污泥脫水機的容器結構。

　　本實用新型的技術方案是：一種濃縮污泥脫水機的容器結構，包括污水處理容器，污水處理容器內部設有引導板，污水處理容器上部設有清液溢出口，污水處理容器底部設有污泥排出口，引導板設于污水處理容器內部，引導板一端固設于清液溢出口(5)下方的污水處理容器內壁上，引導板另一端自由懸空。本濃縮污泥脫水機用來處理混有污泥的懸濁液形態的污水，工作時，待處理的污水通過動力泵輸送進污水處理容器，在重力作用下進行沉降分離，重顆粒物直接下沉到污水處理容器底部，高頻振動器的不斷振動擊打使顆粒物不斷結實，含水率逐漸降低。經一定時間沉降后，在污水內部，位置越高，水和污泥分離得越充分。引導板阻擋了污水直接從清液溢出口溢出，使污水在污水處理容器內流動時間增長，且減緩流動速度，進而使污水的固-液分離更加透徹，液相更為清潔。隨著污水處理容器內部水面逐漸升高，經過沉降的污水，頂部較清的液相漫過引導板，從清液溢出口溢出。分離出來的固相隨著沉淀的不斷堆積擠壓，形成聚集度較高的污泥，從污泥排出口排出。這樣，污水在污水處理容器內通過沉降分離后，生成固、液兩種產物后輸出。

　　作為優選，引導板傾斜設置，引導板的固定端位置高于自由懸空端位置。外側高內側低的引導板加大了液體外流的阻力，減緩了液體的流動，使得污水處理過程中獲得更長的固-液分離時間，使固-液分離更充分，分離效果更佳。

　　作為優選，污水處理容器包括沉降倉和斜斗倉，斜斗倉位于沉降倉下方，沉降倉呈筒狀，斜斗倉呈漏斗狀，污泥排出口設于斜斗倉底部。沉淀下來的固相顆粒積聚成污泥后，在不斷增大的自重作用下持續下沉，由于斜斗倉呈口大底小的結構，污泥下沉過程中受到不斷縮小空間的約束，會自行擠壓提高固相顆粒聚集度，將污泥壓實。

　　作為優選，沉降倉呈長方體狀，斜斗倉呈倒置的四棱錐形。長方體狀的沉降倉，倒四棱錐形的斜斗倉形狀較為規則，相對而言加工難度較低。

　　作為另選，沉降倉呈圓柱形，斜斗倉呈倒置的圓錐形。圓形的沉降倉，倒圓錐形的斜斗倉的內部結構更具各向一致的性能，污水處理時有利于污水處理容器內各位置的效果均一性。

　　作為優選，污水處理容器外圍設有支撐框架，支撐框架與污水處理容器外壁抵接。污水處理容器整體為上大下小的形狀，此形狀不利于保持平衡，設置支撐框架可以為污水處理容器提供支撐，確保整體結構穩定性。

　　本實用新型的有益效果是：

　　結構簡單，使用及維護方便。本實用新型利用沉降分離的原理工作，沒有使用過濾裝置，無需頻繁更換過濾器件，極大簡化了維護，方便了使用，且可大量節約人工。

　　能耗低，節約使用成本。由于本實用新型利用沉降分離的原理工作，不使用離心裝置進行沉淀污泥的濃縮，而是通過沉淀污泥的自重、污水處理容器的擠壓結構以進行污泥濃縮，總體能耗遠低于離心裝置，經測算，本設備運行時，每小時完成100立方處理量功耗低于10KW，相對于配置離心裝置的污水處理設備，節能效果非常顯著。

　　處理效率高。同樣，由于基于沉降分離的原理工作，本實用新型中未使用壓濾裝置，不存在壓濾環節的約束瓶頸，因此相對于壓濾裝置的有限處理量，處理量大大增加，從而大大提高了工作效率。
