申請日2015.07.15

　　公開(公告)日2016.01.06

　　IPC分類號E03F5/04; E03F5/14; E03C1/122

　　摘要

　　本實用新型公開一種多用途排除填層內積水處理器及處理系統;采用的技術方案為：一種排水系統的填層內積水處理器，包括上積水收集盤和下積水收集盤，所述上積水收集盤設置在下積水收集盤上，所述上積水收集盤為設置有排水槽，所述排水槽內設置有多個進水孔;所述下積水收集盤的結構為：包括底板和集水槽，所述集水槽豎直設置在底板上，所述集水槽內設置有濾芯，所述集水槽的側面或底面設置有至少一個出水孔，所述出水孔的外部插裝有排水管，所述排水管將出水孔內流出的水排走;本實用新型廣泛應用于填層內積水處理領域。

　　權利要求書

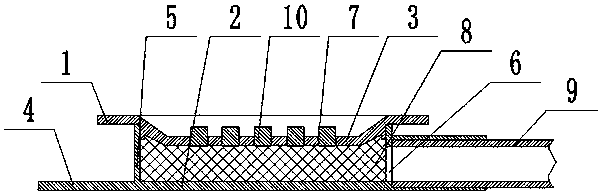

　　1.一種排水系統的填層內積水處理器，其特征在于，包括上積水收集盤(1)和下積水收集盤(2)，所述上積水收集盤(1)設置在下積水收集盤(2)上，所述上積水收集盤(1)為設置有排水槽(3)，所述排水槽(3)內設置有多個進水孔(7);

　　所述下積水收集盤(2)的結構為：包括底板(4)和集水槽(5)，所述集水槽(5)豎直設置在底板(4)上，所述集水槽(5)內設置有濾芯(8)，所述集水槽(5)的側面或底面設置有至少一個出水孔(6)，所述出水孔(6)的外部插裝有排水管(9)，所述排水管(9)將出水孔(6)內流出的水排走;

　　所述上積水收集盤(1)的排水槽(3)套裝在集水槽(5)上。

　　2.根據權利要求1所述的一種排水系統的填層內積水處理器，其特征在于，所述排水槽(3)為平板結構，或?yàn)榘夹蔚陌鍫罱Y(jié)構。

　　3.根據權利要求1或2所述的一種排水系統的填層內積水處理器，其特征在于，所述進水孔(7)上均插裝有堵頭(10)，所述堵頭(10)為防水層驗收做蓄水實驗用。

　　4.一種利用如權利要求1所述的填層內積水處理器組成的排水處理系統，其特征在于，包括積水處理器、三通管(11)和立管預埋件(12)，所述立管預埋件(12)與結構板(13)一起澆注，所述三通管(11)匹配插裝在立管預埋件(12)內，所述三通管(11)的支管與排水管(9)連通，所述積水處理器位于結構板(13)的上端，所述結構板(13)的上端設置有找平層(14)，所述找平層(14)將積水處理器掩埋固定，所述找平層(14)的上表面高度與積水處理器的上表面高度齊平，所述找平層(14)的上端設置有防水層(15)。

　　5.根據權利要求4所述的排水處理系統，其特征在于，所述立管預埋件(12)的結構為：包括預埋件本體(121)、上偏心管(122)和下偏心管(123)，所述預埋件本體(121)為空心的柱體結構，所述預埋件本體(121)作為預埋件與結構板(13)澆注在一起，所述預埋件本體(121)的上、下端與結構板(13)的上下側對應齊平，所述上偏心管(122)和下偏心管(123)對應插裝在預埋件本體(121)的上、下端，所述上偏心管(122)和下偏心管(123)的上端均設置有凸緣(124)，所述凸緣(124)的外徑大于預埋件本體(121)的內徑，防止上偏心管(122)和下偏心管(123)掉進預埋件本體(121)內，所述上偏心管(122)和下偏心管(123)的軸線重合，所述上偏心管(122)和下偏心管(123)內用于插裝三通管(11)。

　　6.根據權利要求4或5所述的排水處理系統，其特征在于，所述三通管(11)可用四通管或五通管替換。

　　說明書

　　一種排水系統的填層內積水處理器及處理系統

　　技術領域

　　本實用新型一種排水系統的填層內積水處理器及處理系統，屬于排水系統填層內積水處理裝置技術領域。

　　背景技術

　　現在建筑行業的排水系統，尤其是衛生間排水系統，地?zé)嵯到y(tǒng)，結構板至完成面至少有100mm～200mm的填層，一些用水器具如：馬桶、淋浴、洗面盆、墩布池、婦潔器、洗衣機等的排水管道都是穿過完成面設置在100mm～200mm的填層內，這樣隨著使用時間的延長，人為踏踩，防水材料老化等原因，安裝用水器具的給、排水水管穿過的地方，都會往填層內滲水，(如地磚連接處、水管穿過地磚四周等)。處理填層內積水采用在排水立管上安裝積水處理器方法解決。但是排水立管材質不同，積水器制作方法，就很大不同。如：立管材質PVC、雙壁螺旋管，積水處理器可用PVC材料制作，很容易做到，但立管材料是鑄鐵，PE管、聚丙稀管制做積水器就困難了，排水管在室外管道井內那就更困難了。

　　實用新型內容

　　本實用新型主要針對排水系統立管材質如鑄鐵管，PE管，聚丙稀管，排水立管在管道井內設置等情況，排除填層內積水困難的問題，提供一種多用途排除填層內積水處理器及處理系統。

　　為了解決上述技術問題，本實用新型采用的技術方案為：一種排水系統的填層內積水處理器，包括上積水收集盤和下積水收集盤，所述上積水收集盤設置在下積水收集盤上，所述上積水收集盤為設置有排水槽，所述排水槽內設置有多個進水孔;

　　所述下積水收集盤的結構為：包括底板和集水槽，所述集水槽豎直設置在底板上，所述集水槽內設置有濾芯，所述集水槽的側面或底面設置有至少一個出水孔，所述出水孔的外部插裝有排水管，所述排水管將出水孔內流出的水排走。

　　所述上積水收集盤的排水槽套裝在集水槽上。

　　所述排水槽為平板結構，或?yàn)榘夹蔚陌鍫罱Y(jié)構。

　　所述進水孔上均插裝有堵頭，所述堵頭為防水層驗收做蓄水實驗用。

　　一種利用填層內積水處理器組成的排水處理系統，包括積水處理器、三通管和立管預埋件，所述立管預埋件與結構板一起澆注，所述三通管匹配插裝在立管預埋件內，所述三通管的支管與排水管連通，所述積水處理器位于結構板的上端，所述結構板的上端設置有找平層，所述找平層將積水處理器掩埋固定，所述找平層的上表面高度與積水處理器的上表面高度齊平，所述找平層的上端設置有防水層。

　　所述立管預埋件的結構為：包括預埋件本體、上偏心管和下偏心管，所述預埋件本體為空心的柱體結構，所述預埋件本體作為預埋件與結構板澆注在一起，所述預埋件本體的上、下端與結構板的上下側對應齊平，所述上偏心管和下偏心管對應插裝在預埋件本體的上、下端，所述上偏心管和下偏心管的上端均設置有凸緣，所述凸緣的外徑大于預埋件本體的內徑，防止上偏心管和下偏心管掉進預埋件本體內，所述上偏心管和下偏心管的軸線重合，所述上偏心管和下偏心管內用于插裝三通管。

　　所述三通管可用四通管或五通管替換。

　　本實用新型與現有技術相比具有的有益效果是：本實用新型將積水處理器安裝在結構板上面，找平層≥0.006坡度和上積水收集盤上邊保持同一個平面，防水層完成后，蓄水驗收，24小時無滲漏合格，拔掉堵頭把蓄水排出，排除蓄水和排除積水一樣。積水通過上積水收集盤中排水槽底部的進水孔排出，經過濾芯的過濾密封材料自動排出積水，過濾材料把填層內的微小顆粒物擋住不能隨水流走，填層內充填物不會流失，這樣不會填層內造成空洞，造成塌陷現象。因此與背景相比，本新型新型是獨立排水系統，不與任何管道連接，在一層排出室外，自動排除積水獨立系統，不會把有害氣體返回室內，適應性廣。
