申請日2015.07.15

　　公開(公告)日2016.02.10

　　IPC分類號C02F1/52

　　摘要

　　本實用新型涉及廢水處理領域，公開了一種廢水處理系統，該廢水處理系統包括第一沉淀前池(10)、連接部(50)、第二沉淀前池(20)以及第三沉淀前池(30)，所述第一沉淀前池的出水端與所述連接部的第一端連通，所述連接部的第二端通向所述第二沉淀前池的進水端，所述第三沉淀前池獨立于所述第一沉淀前池并與所述第二沉淀前池的出水端連通，從所述第三沉淀前池流出的水經過凈化處理后排出。本實用新型的廢水處理系統在不改變現有廢水處理系統現狀的前提下，以較小的投入成本，延長了沉淀距離，從而有效地延長沉淀時間，使廢水能夠最大限度地沉淀出廢水中的雜質顆粒(例如，煤粉)，確保處理后的水的水質能夠達標排放。

　　權利要求書

　　1.一種廢水處理系統，其特征在于，該廢水處理系統包括第一沉淀前池(10)、連接部(50)、第二沉淀前池(20)以及第三沉淀前池(30)，所述第一沉淀前池(10)的出水端與所述連接部(50)的第一端連通，所述連接部(50)的第二端通向所述第二沉淀前池(20)的進水端，所述第三沉淀前池(30)獨立于所述第一沉淀前池(10)并與所述第二沉淀前池(20)的出水端連通，從所述第三沉淀前池(30)流出的水經過凈化處理后排出。

　　2.根據權利要求1所述的廢水處理系統，其特征在于，所述第三沉淀前池(30)設置在所述第一沉淀前池(10)與第二沉淀前池(20)之間。

　　3.根據權利要求1所述的廢水處理系統，其特征在于，所述第一沉淀前池(10)與第二沉淀前池(20)在長度方向上平行設置。

　　4.根據權利要求1所述的廢水處理系統，其特征在于，所述第一沉淀前池(10)的進水端和出水端沿所述第一沉淀前池(10)的長度方向設置并分別位于所述第一沉淀前池(10)的兩端。

　　5.根據權利要求4所述的廢水處理系統，其特征在于，所述第二沉淀前池(20)的進水端和出水端沿所述第二沉淀前池(20)的長度方向設置并分別位于所述第二沉淀前池(20)的兩端。

　　6.根據權利要求1所述的廢水處理系統，其特征在于，所述連接部(50)為連接管路。

　　7.根據權利要求6所述的廢水處理系統，其特征在于，所述連接管路包括第一管路(51)和與該第一管路(51)成角度設置的第二管路(52)，所述第一管路(51)的第一端與所述第一沉淀前池(10)的出水端連通，所述第一管路(51)的第二端與所述第二管路(52)的第一端連通，所述第二管路(52)的第二端通向所述第二沉淀前池(20)的進水端。

　　8.根據權利要求1-7中任意一項所述的廢水處理系統，其特征在于，所述廢水處理系統包括與所述第三沉淀前池(30)的出水端連通的提升泵(40)。

　　9.根據權利要求8所述的廢水處理系統，其特征在于，所述廢水處理系統包括混合管路、混凝劑加藥泵以及助凝劑加藥泵，所述混合管路分別與所述提升泵(40)、混凝劑加藥泵以及助凝劑加藥泵連通。

　　10.根據權利要求9所述的廢水處理系統，其特征在于，所述廢水處理系統包括凈化器，所述凈化器與所述混合管路連通以使添加有混凝劑和助凝劑的廢水進入所述凈化器中凈化。

　　說明書

　　廢水處理系統

　　技術領域

　　本實用新型涉及廢水處理，具體地，涉及一種廢水處理系統。

　　背景技術

　　隨著工業用水量的逐漸增加，在國家倡導節能減排的號召下，人們越來越重視對工業廢水的回收利用，例如，火力發電廠中產生的大量的含煤廢水 (例如，清洗輸煤廊道時產生的廢水，所謂輸煤廊道一般是地下或半地下的砼結構，輸送機安裝于通廊內，煤通過通廊用輸送機運煤)需要凈化后再回收利用。

　　如圖1所示，傳統的廢水處理系統包括第一沉淀前池10、獨立于該第一沉淀前池10的第二沉淀前池20、分別與所述第一沉淀前池10和第二沉淀前池20連通的第三沉淀前池30、與所述第三沉淀前池30連通的提升泵40以及與提升泵40連通的凈化器(未示出)，使用時，廢水分別從第一進水口A、第二進水口B進入第一沉淀前池和第二沉淀前池中沉淀，廢水經過第一沉淀前池和第二沉淀前池沉淀后進入第三沉淀前池再次沉淀，然后進入提升泵并最終進入凈化器中凈化，圖1中的虛線是廢水的流經路徑。

　　然而，由于采用上述廢水系統處理廢水時，廢水的沉淀距離短(從第一沉淀前池的入口至提升泵入口)，從而廢水的沉淀時間短，沉淀效果差，廢水中較多的粉塵顆粒來不及沉淀就被提升泵吸出進入凈化器凈化，大大加重了該凈化器濾料的處理負荷，由于濾料處理能力有限，當濾料被嚴重污染之后，凈化器出水口水質將會嚴重變差，即使水處理工藝再好，凈化器的出水口的水質依然經常超標(一般為SS≥20mg/L，而當利用該廢水系統處理含煤廢水時，廢水處理后的出水水質標準為SS≤10mg/L)，從而污染環境。

　　實用新型內容

　　本實用新型的目的是提供一種廢水處理系統，以克服現有技術中由于沉淀距離短而導致的處理后的水水質較差甚至不能達標的問題。

　　為了實現上述目的，本實用新型提供一種廢水處理系統，該廢水處理系統包括第一沉淀前池、連接部、第二沉淀前池以及第三沉淀前池，所述第一沉淀前池的出水端與所述連接部的第一端連通，所述連接部的第二端通向所述第二沉淀前池的進水端，所述第三沉淀前池獨立于所述第一沉淀前池并與所述第二沉淀前池的出水端連通，從所述第三沉淀前池流出的水經過凈化處理后排出。

　　優選地，所述第三沉淀前池設置在所述第一沉淀前池與第二沉淀前池之間。

　　優選地，所述第一沉淀前池與第二沉淀前池在長度方向上平行設置。

　　優選地，所述第一沉淀前池的進水端和出水端沿所述第一沉淀前池的長度方向設置并分別位于所述第一沉淀前池的兩端。

　　優選地，所述第二沉淀前池的進水端和出水端沿所述第二沉淀前池的長度方向設置并分別位于所述第二沉淀前池的兩端。

　　優選地，所述連接部為連接管路。

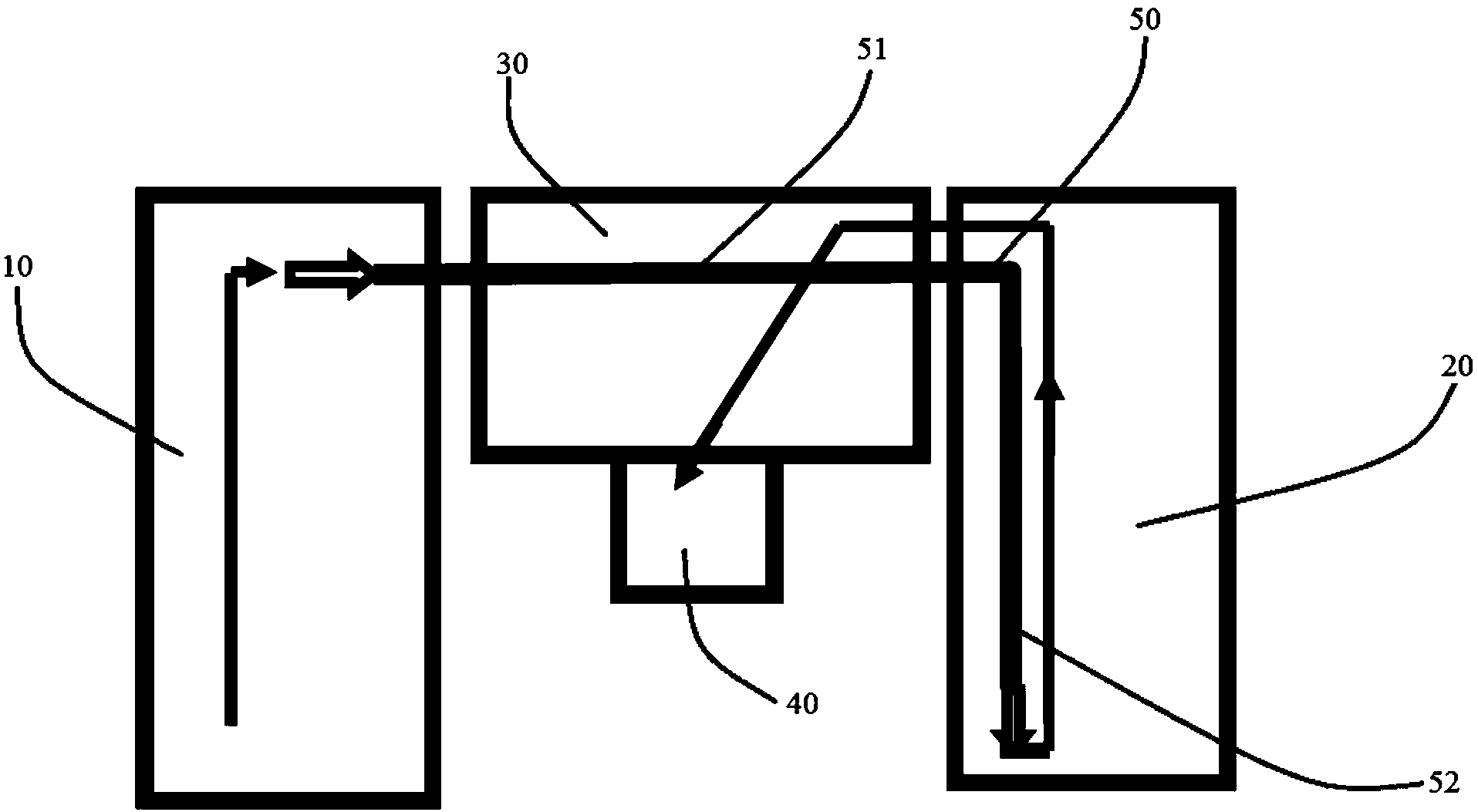

　　優選地，所述連接管路包括第一管路和與該第一管路成角度設置的所述第二管路，所述第一管路的第一端與所述第一沉淀前池的出水端連通，所述第一管路第二端與所述第二管路的第一端連通，所述第二管路的第二端通向所述第二沉淀前池的進水端。

　　優選地，所述廢水處理系統包括與所述第三沉淀前池的出水端連通的提升泵。

　　優選地，所述廢水處理系統包括混合管路、混凝劑加藥泵以及助凝劑加藥泵，所述混合管路分別與所述提升泵、混凝劑加藥泵以及助凝劑加藥泵連通。

　　優選地，所述廢水處理系統包括凈化器，所述凈化器與所述混合管路連通以使添加有混凝劑和助凝劑的廢水進入所述凈化器中凈化。

　　本實用新型的廢水處理系統在不改變現有廢水處理系統現狀的前提下，以較小的投入成本，延長了沉淀距離，從而有效地延長了沉淀時間，使廢水能夠最大限度地沉淀出廢水中的雜質顆粒(例如，煤粉)，確保處理后的水的水質能夠達標排放。

　　本實用新型的其它特征和優點將在隨后的具體實施方式部分予以詳細說明。
