申請日2015.07.15

　　公開(公告)日2016.03.02

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及一種工業污水微生物固定化選擇實驗裝置，特別涉及工業污水生物處理高濃度有機污水的應用，微生物固定化是一門新興技術，通過該微生物固定化選擇試驗裝置，對微生物分類及載體選擇對比，優選不同的微生物與載體進行固定化試驗，該試驗裝置，它包括機架，機架上安裝生物水解反應器、生物厭氧反應器、生物濾池反應器、生物缺氧反應噐、生物接觸氧化反應器、斜板沉淀裝置、生物膜反器、自動控制箱等。本裝置可以采用多種操作流程，可根據工業污水的特點選擇不同的工業流程，設備內的固定化載體可根據實際，如污水中微生物的種類進行選用。

　　權利要求書

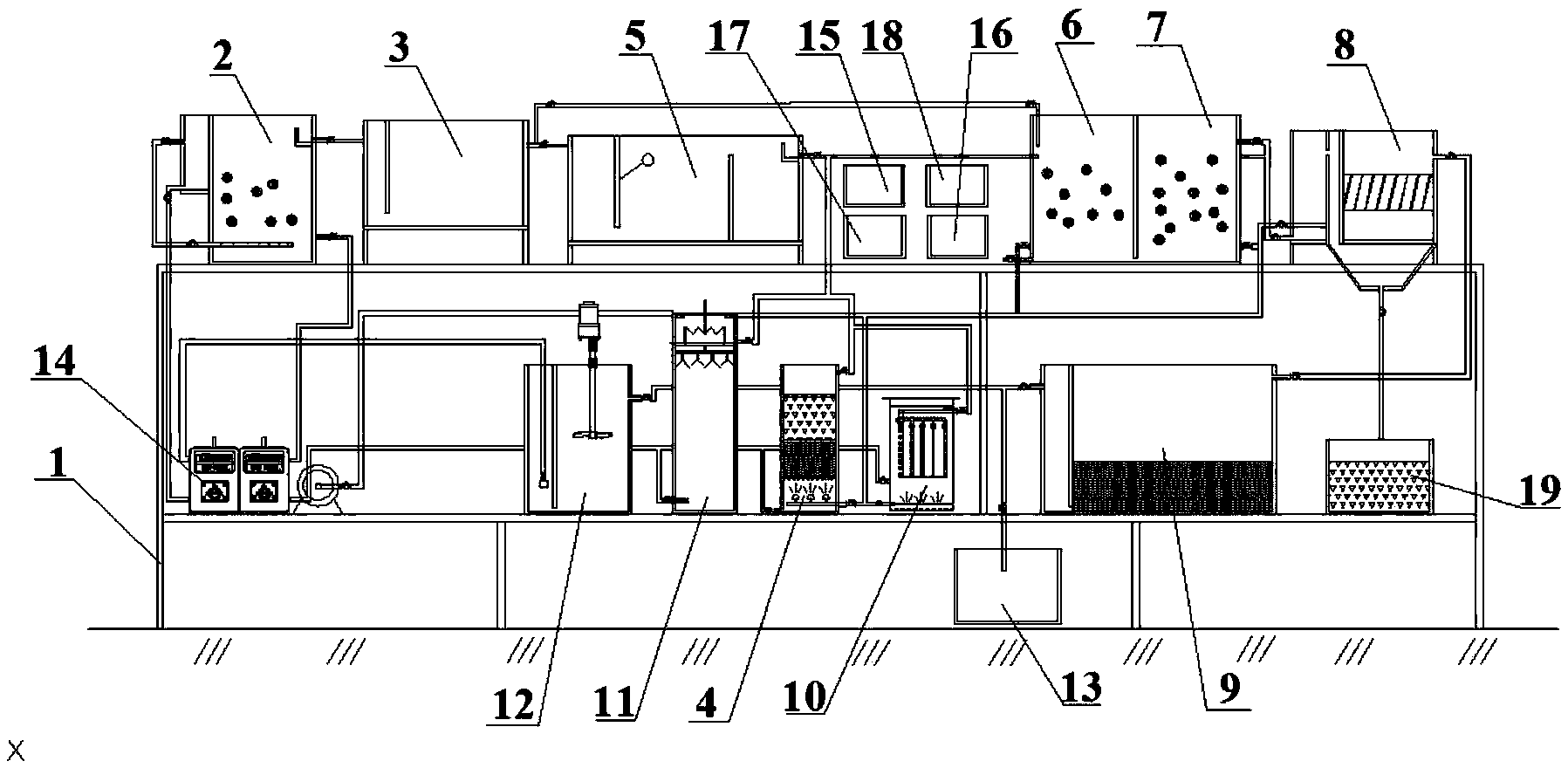

　　1.一種工業污水微生物固定化選擇實驗裝置，包括機架(1)，其特征在于：所述機架(1)上安裝有生物水解反應器(2)、生物厭氧反應器(3)、生物濾池反應器(4)、生物序列間歇式活性污泥法反應器(5)、生物缺氧反應器(6)、生物接觸氧化反應器(7)、斜板沉淀裝置(8)、生物生態箱(9)、生物膜反應器(10)、升流式厭氧污泥床厭氧池(11)、調節池(12)、清水池(13);所述調節池(12)通過循環水泵(14)與生物水解反應器(2)用管道連接，所述生物水解反應器(2)與生物厭氧反應器(3)通過管道連接，所述物厭氧反應器(3)與生物序列間歇式活性污泥法反應器(5)通過管道連接;所述生物水解反應器(2)通過循環水泵(14)與升流式厭氧污泥床厭氧池(11)用管道連接，所述升流式厭氧污泥床厭氧池(11)與生物缺氧反應器(6)通過管道連接，所述生物缺氧反應噐(6)與生物接觸氧化反應器(7)通過隔板連接，所述隔板底部留有一個缺口，所述生物接觸氧化反應器(7)與斜板沉淀裝置(8)通過管道連接;所述升流式厭氧污泥床厭氧池(11)與生物濾池反應器(4)通過管道連接，所述生物濾池反應器(4)與生物缺氧反應器(6)通過管道連接;所述升流式厭氧污泥床厭氧池(11)與生物序列間歇式活性污泥法反應器(5)通過管道連接，所述生物序列間歇式活性污泥法反應器(5)與生物膜反應器(10)通過管道連接，所述生物膜反應器(10)與斜板沉淀裝置(8)通過管道連接;所述生物濾池反應器(4)與生物序列間歇式活性污泥法反應器(5)通過管道連接，所述生物序列間歇式活性污泥法反應器(5)與斜板沉淀裝置(8)通過管道連接;所述斜板沉淀裝置(8)與生物生態箱(9)通過管道連接，生物生態箱(9)與清水池(13)通過管道連接。

　　2.根據權利要求1所述的工業污水微生物固定化選擇實驗裝置，其特征在于：所述生物序列間歇式活性污泥法反應器(5)中設置有菌種箱(15)、酸堿度測定裝置(16)、壓力調節閥(17)、生物載體PVA海綿組合填料(18)。

　　3.根據權利要求1所述的工業污水微生物固定化選擇實驗裝置，其特征在于：所述斜板沉淀裝置(8)的底部設有通過管道連接的活性污泥箱(19)。

　　4.根據權利要求1所述的工業污水微生物固定化選擇實驗裝置，其特征在于：所述循環水泵(14)為風機水泵。

　　5.根據權利要求1所述的工業污水微生物固定化選擇實驗裝置，其特征在于：還包括自動控制箱，所述自動控制箱內設有加熱定溫控制器、水位控制器、反應時間控制器、PH值控制器，所述自動控制箱分別與所述生物水解反應器(2)、生物厭氧反應器(3)、生物濾池反應器(4)、生物序列間歇式活性污泥法反應器(5)、生物缺氧反應器(6)、生物接觸氧化反應器(7)、斜板沉淀裝置(8)、生物生態箱(9)、生物膜反應器(10)、升流式厭氧污泥床厭氧池(11)、調節池(12)、清水池(13)連接。

　　說明書

　　工業污水微生物固定化選擇實驗裝置

　　技術領域

　　本實用新型涉及污水處理技術領域，具體設計一種工業污水微生物固定化選擇實驗裝置。

　　背景技術

　　工業生產的多樣性使產生的排水污染性質也紛繁復雜，如有機污染、無機污染、熱污染、色度污染等等。因此，工業廢水處理不能從簡單的幾個標準COD、BOD、ss、pH就套用別人的工藝和設備，除上述指標外，影響處理的因素還很多，如溫度、氨氮含量、pH、含鹽量、有毒物質(有機磷)含量、表面活性劑(發泡物質)及染料含量等。工業廢水處理流程的選擇，直接關系到建設費用和運行費用的多少、處理效果的好壞、占地面積的大小、管理上的方便與否等關鍵問題。而工業廢水的處理流程主要取決于其選用的裝置，傳統的工業污水處理裝置不能對對提高污水處理效率、穩定性、耐負荷、產污泥少等，提供可靠實驗數據。

　　發明內容

　　本實用新型的目的在于提供一種工業污水微生物固定化選擇實驗裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種工業污水微生物固定化選擇實驗裝置，包括機架，所述機架上安裝有生物水解反應器生物厭氧反應器、生物濾池反應器、生物序列間歇式活性污泥法反應器、生物缺氧反應器、生物接觸氧化反應器、斜板沉淀裝置、生物生態箱、生物膜反器、升流式厭氧污泥床厭氧池、調節池、清水池;所述調節池通過循環水泵與生物水解反應器用管道連接，所述生物水解反應器與生物厭氧反應器通過管道連接，所述物厭氧反應器與生物序列間歇式活性污泥法反應器通過管道連接;所述生物水解反應器通過循環水泵與升流式厭氧污泥床厭氧池用管道連接，所述升流式厭氧污泥床厭氧池與生物缺氧反應器通過管道連接，所述生物缺氧反應器通過管道連接，所述生物缺氧反應器和生物接觸氧化反應器之間有一個隔板但隔板底部留有一個缺口，所述生物接觸氧化反應器與斜板沉淀裝置通過管道連接;所述升流式厭氧污泥床厭氧池與生物濾池反應器通過管道連接，所述生物濾池反應器與生物缺氧反應器通過管道連接;所述升流式厭氧污泥床厭氧池與生物序列間歇式活性污泥法反應器通過管道連接，所述生物序列間歇式活性污泥法反應器與生物膜反器通過管道連接，所述生物膜反應器與斜板沉淀裝置通過管道連接;所述生物濾池反應器與生物序列間歇式活性污泥法反應器通過管道連接，所述生物序列間歇式活性污泥法反應器與斜板沉淀裝置通過管道連接;所述斜板沉淀裝置與生物生態箱通過管道連接，生物生態箱與清水池通過管道連接。

　　在上述技術方案中，所述生物序列間歇式活性污泥法反應器中設置有菌種箱、酸堿度測定裝置、壓力調節閥和生物載體PVA海綿組合填料。

　　在上述技術方案中，所述斜板沉淀裝置的底部設有通過管道連接的活性污泥箱。

　　在上述技術方案中，所述循環水泵為風機水泵。

　　上述的工業污水微生物固定化選擇實驗裝置，還包括自動控制箱，所述自動控制箱內設有加熱定溫控制器、水位控制器、反應時間控制器、PH值控制器，所述自動控制箱分別與所述生物水解反應器、生物厭氧反應器、生物濾池反應器、生物序列間歇式活性污泥法反應器、生物缺氧反應器、生物接觸氧化反應器、斜板沉淀裝置、生物生態箱、生物膜反應器、升流式厭氧污泥床厭氧池、調節池、清水池連接。

　　本實用新型通過該微生物固定化選擇試驗裝置，對微生物分類及載體選擇對比，優選不同的微生物與載體進行固定化試驗，對提高污水處理效率、提高穩定性、提高耐負荷性、產污泥少等的研究，提供可靠實驗數據。
