申請日2015.07.15

　　公開(公告)日2016.02.24

　　IPC分類號C02F9/04; C02F103/30

　　摘要

　　本實用新型提供一種印染污水處理裝置，它包括有調節池、提升泵、中間水池、清水池，其中，調節池由地面下挖形成的坑狀，其一側與車間廢水連接，調節池另一側底部下凹形成提升坑，調節池上設有攪拌機構;提升泵的泵頭位于提升坑內，提升泵的出口管連接至中間水池上部;中間水池內設有BAF室和沉淀室，其中，BAF室一側與提升泵的出口管連接，另一側與沉淀室連接，沉淀室另一側設有清水池，清水池的出水管連接至市政排水管網，所述的提升泵采用氣動隔膜泵，氣動隔膜泵一端與調節池連接，另一端與BAF室內的壓濾機連接。本方案結構簡單、操作方便、處理效果好、環保實用。

　　權利要求書

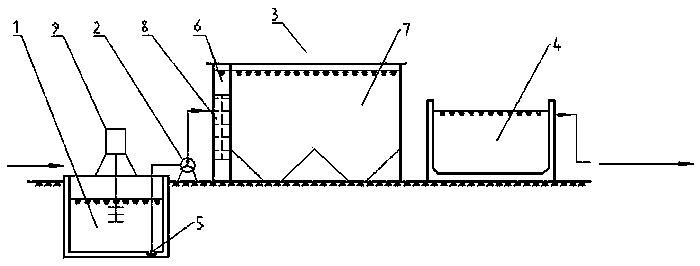

　　1.一種印染污水處理裝置，其特征在于：它包括有調節池(1)、提升泵(2)、中間水池(3)、清水池(4)，其中，調節池(1)由地面下挖形成的坑狀，其一側與車間廢水連接，調節池(1)另一側底部下凹形成提升坑(5)，調節池(1)上設有攪拌機構(9);提升泵(2)的泵頭位于提升坑(5)內，提升泵(2)的出口管連接至中間水池(3)上部;中間水池(3)內設有BAF室(6)和沉淀室(7)，其中，BAF室(6)一側與提升泵(2)的出口管連接，另一側與沉淀室(7)連接，沉淀室(7)另一側設有清水池(4)，清水池(4)的出水管連接至市政排水管網，所述的提升泵(2)采用氣動隔膜泵，氣動隔膜泵一端與調節池(1)連接，另一端與BAF室(6)內的壓濾機(8)連接。

　　2.根據權利要求1所述的一種印染污水處理裝置，其特征在于：壓濾機(8)為依次串聯的多個。

　　3.根據權利要求1所述的一種印染污水處理裝置，其特征在于：中間水池(3)為依次串聯的多個。

　　說明書

　　一種印染污水處理裝置

　　技術領域

　　本實用新型涉及印染行業，尤其是指一種印染污水處理裝置。

　　背景技術

　　我國印染行業的發展得到政府和紡織業界的高度重視。近幾年，國家把印染行業的技術改造列入紡織行業重點支持的行業之一，同時在技術開發和科技攻關方面也給予了相應政策支持，使我國印染行業在質量、品種、效益等方面得到很大改善，整體競爭力有所提高。印染時會產生大量污水，現有的污水處理方法主要有物理法、化學法和電解法。其中化學法和物理法往往混合使用會達到更好的效果。在物理法中應用最多的是吸附，化學法主要有混凝和氧化。物理法是將活性炭、粘土等多孔物質的粉末或顆粒與污水混合，或讓污水通過由其顆粒狀物組成的濾床，使污水中的污染物質被吸附在多孔物質表面上或被過濾除去。電解對處理含酸性染料的印染污水有較好的處理效果，脫色率為50%~70%，但對顏色深、COD高的污水處理效果較差。

　　發明內容

　　本實用新型的目的在于提供一種結構簡單、處理效果好、成本低的印染污水處理裝置。

　　為實現上述目的，本實用新型所提供的技術方案為：一種印染污水處理裝置，它包括有調節池、提升泵、中間水池、清水池，其中，調節池由地面下挖形成的坑狀，其一側與車間廢水連接，調節池另一側底部下凹形成提升坑，調節池上設有攪拌機構;提升泵的泵頭位于提升坑內，提升泵的出口管連接至中間水池上部;中間水池內設有BAF室和沉淀室，其中，BAF室一側與提升泵的出口管連接，另一側與沉淀室連接，沉淀室另一側設有清水池，清水池的出水管連接至市政排水管網，所述的提升泵采用氣動隔膜泵，氣動隔膜泵一端與調節池連接，另一端與BAF室內的壓濾機連接。

　　本實用新型在采用上述方案后，污水由車間排入調節池，在調節池內加入一定量的化學原料對污水進行調節，調節后由提升泵泵入壓濾機壓濾，壓濾后排入沉淀室進行多級沉淀，沉淀后進入清水池進行處理，處理完成后排入市政排水管網;通過本方案處理后的污水符石相關標準;且結構簡單、操作方便、環保實用。
