申請日2015.06.18

　　公開(公告)日2016.12.28

　　IPC分類號C02F3/28

　　摘要

　　本發明公開了一種用于污水處理的UASB反應器，所述UASB反應器包括UASB反應器池和位于UASB反應器池中央軸線上的支撐桿，支撐桿上連接有配水管，所述配水管為水平安裝，支撐桿為豎直安裝，所述UASB反應器還包括污流回流管，所述污流回流管包括第一污流回流管和第二污流回流管，第一污流回流管一端與支撐桿相連，另一端設置于UASB反應器池的外部，第二污流回流管的一端位于UASB反應器池的底部，另一端設置于UASB反應器池外部。本發明中的UASB反應器結構的結構簡單，布水效果好，填料架結構穩固，進水、排水、排氣、排污泥效果能夠得到明顯的改善。

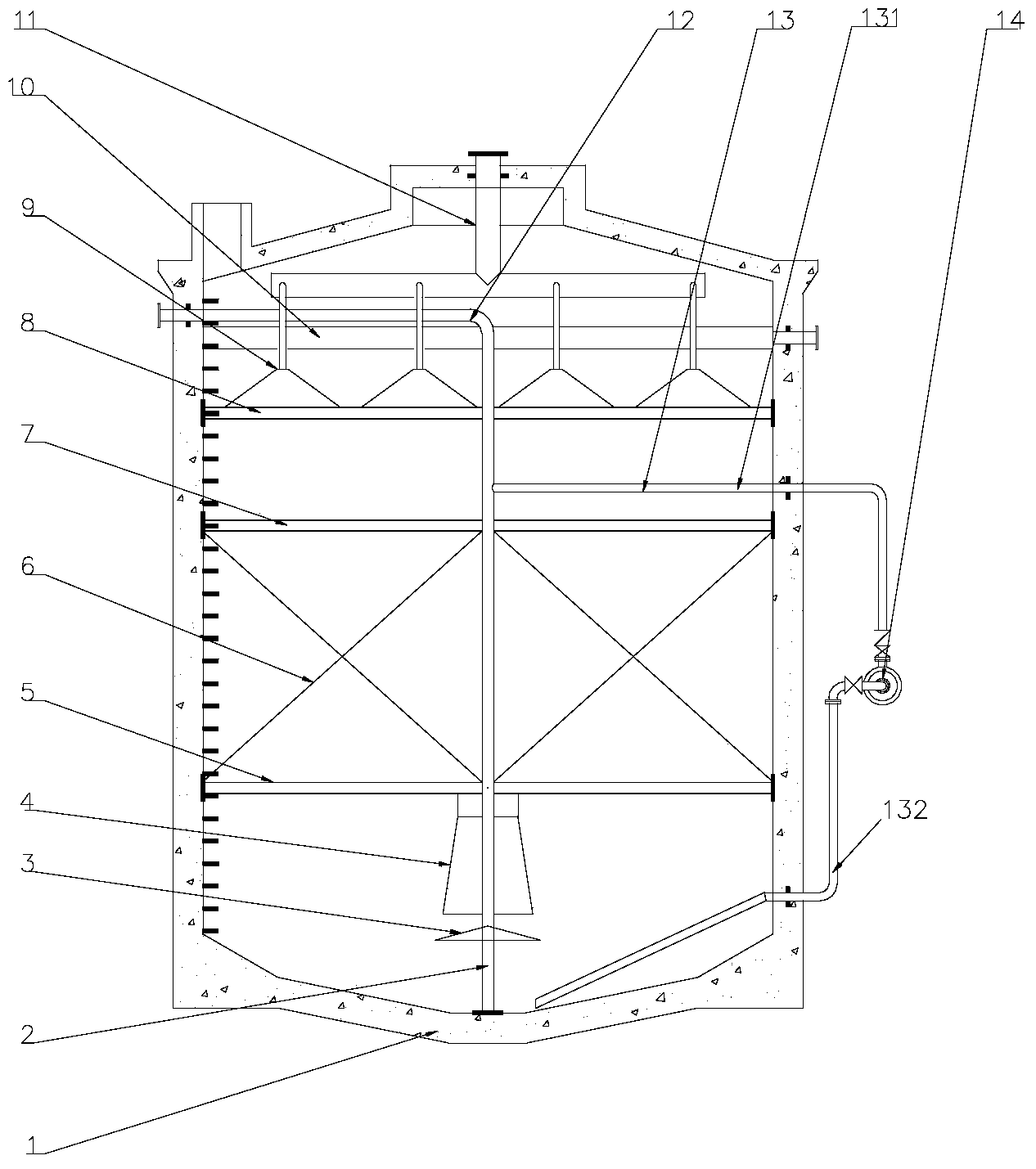

　　摘要附圖



　　權利要求書

　　1.一種用于污水處理的UASB反應器，所述UASB反應器包括UASB反應器池和位于UASB反應器池中央軸線上的支撐桿，支撐桿上連接有配水管，所述配水管為水平安裝，支撐桿為豎直安裝，其特征在于，所述UASB反應器還包括污流回流管，所述污流回流管包括第一污流回流管和第二污流回流管，第一污流回流管一端與支撐桿相連，另一端設置于UASB反應器池的外部，第二污流回流管的一端位于UASB反應器池的底部，另一端設置于UASB反應器池外部。

　　2.根據權利要求1所述的用于污水處理的UASB反應器，其特征在于，所述UASB反應器池內還設有填料架，所述第一污流回流管與支撐桿的連接處位于填料架的上方。

　　3.根據權利要求1所述的用于污水處理的UASB反應器，其特征在于，所述第一污流回流管和第二污流回流管在UASB反應器池外部與污泥回流泵相連。

　　說明書

　　用于污水處理的UASB反應器

　　技術領域

　　本發明涉及工業廢水處理技術領域，尤其涉及一種用于污水處理的UASB反應器。

　　背景技術

　　UASB反應器廢水被盡可能均勻的引入反應器的底部，污水向上通過包含顆粒污泥或絮狀污泥的污泥床。厭氧反應發生在廢水和污泥顆粒接觸的過程。在厭氧狀態下產生的沼氣(主要是甲烷和二氧化碳)引起了內部的循環，這對于顆粒污泥的形成和維持有利。在污泥層形成的一些氣體附著在污泥顆粒上，附著和沒有附著的氣體向反應器頂部上升。上升到表面的污泥撞擊三相反應器氣體發射器的底部，引起附著氣泡的污泥絮體脫氣。氣泡釋放后污泥顆粒將沉淀到污泥床的表面，附著和沒有附著的氣體被收集到反應器頂部的三相分離器的集氣室。

　　UASB反應器通常包括一布水器，現有技術中布水器通常為桶裝，其布水效果不佳。

　　有鑒于此，針對上述技術問題，有必要提供一種用于污水處理的UASB反應器。

　　發明內容

　　本發明所要解決的技術問題就是在于針對上述現有技術中的不足，提供一種UASB反應器。

　　本發明解決其技術問題所采用的技術方案是：

　　一種用于污水處理的UASB反應器，所述UASB反應器包括UASB反應器池和位于UASB反應器池中央軸線上的支撐桿，支撐桿上連接有配水管，所述配水管為水平安裝，支撐桿為豎直安裝，所述UASB反應器還包括污流回流管，所述污流回流管包括第一污流回流管和第二污流回流管，第一污流回流管一端與支撐桿相連，另一端設置于UASB反應器池的外部，第二污流回流管的一端位于UASB反應器池的底部，另一端設置于UASB反應器池外部。

　　作為本發明的進一步改進，所述UASB反應器池內還設有填料架，所述第一污流回流管與支撐桿的連接處位于填料架的上方。

　　作為本發明的進一步改進，所述第一污流回流管和第二污流回流管在UASB反應器池外部與污泥回流泵相連。

　　本發明的有益效果是，本發明中的UASB反應器結構的結構簡單，布水效果好，填料架結構穩固，進水、排水、排氣、排污泥效果能夠得到明顯的改善。
