申請日2015.07.15

　　公開(公告)日2016.09.14

　　IPC分類號E03F5/04; E03C1/122; E03C1/28

　　摘要

　　本發明公開一種多用途防臭積水處理系統;采用的技術方案為：多用途防臭積水處理系統，殼體為上端開口的殼狀結構，殼體內設置有水封槽，水封槽的上表面高度低于殼體的上表面高度，積水收集盤對應蓋在殼體的上端開口上，積水收集盤的下端內側橫向設置有環狀的凸緣，水封管位于積水收集盤內，且水封管的上部匹配掛接在凸緣上，水封管的下部位于水封槽內，且水封管的下端不與水封槽底部內側接觸，水封管和水封槽配合形成防臭水封結構，且水封深度大于等于50mm，蓋板蓋在水封管上端，蓋板上設置有多個排水孔，殼體的側面或底面設置有至少一個排水口;本發明廣泛應用于填層內積水排水防臭領域。

　　權利要求書

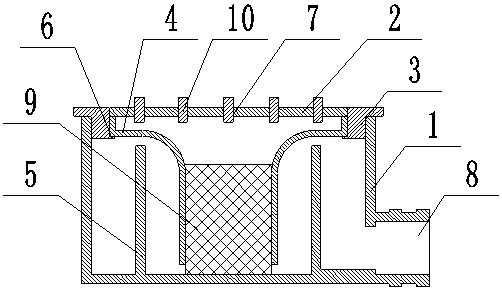

　　1.一種多用途防臭積水處理系統，其特征在于：包括防臭積水處理器、三通管(11)、立管預埋件(12)和排水管(16)，所述防臭積水處理器包括殼體(1)、蓋板(2)、積水收集盤(3)和水封管(4)，所述殼體(1)為上端開口的殼狀結構，所述殼體(1)內設置有水封槽(5)，所述水封槽(5)的上表面高度低于殼體(1)的上表面高度，所述積水收集盤(3)對應蓋在殼體(1)的上端開口上，所述積水收集盤(3)的下端內側橫向設置有環狀的凸緣(6)，所述水封管(4)位于積水收集盤(3)內，且所述水封管(4)的上部匹配掛接在凸緣(6)上，所述水封管(4)的下部位于水封槽(5)內，且所述水封管(4)的下端不與水封槽(5)底部內側接觸，所述水封管(4)和水封槽(5)配合形成防臭水封結構，且水封深度大于等于50mm，所述蓋板(2)蓋在水封管(4)上端，所述蓋板(2)上設置有多個排水孔(7)，所述殼體(1)的側面或底面設置有至少一個排水口(8);所述水封管(4)底部填充有濾芯(9);所述排水孔(7)內插裝有堵頭(10)，所述堵頭(10)為防水層驗收做蓄水實驗用;

　　所述排水管(16)的一端與防臭積水處理器的排水口(8)連通，所述排水管(16)的另一端與三通管(11)連通，所述立管預埋件(12)與結構板(13)一起澆注，所述三通管(11)匹配插裝在立管預埋件(12)內，所述三通管(11)的支管與排水管(16)連通，所述防臭積水處理器位于結構板(13)的上端，所述結構板(13)的上端設置有找平層(14)，所述找平層(14)將防臭積水處理器掩埋固定，所述找平層(14)的上表面高度與防臭積水處理器的上表面高度齊平，所述找平層(14)的上端設置有防水層(15);

　　所述立管預埋件(12)的結構為：包括預埋件本體(121)、上偏心管(122)和下偏心管(123)，所述預埋件本體(121)為空心的柱體結構，所述預埋件本體(121)作為預埋件與結構板(13)澆注在一起，所述預埋件本體(121)的上、下端與結構板(13)的上下側對應齊平，所述上偏心管(122)和下偏心管(123)對應插裝在預埋件本體(121)的上、下端，所述上偏心管(122)和下偏心管(123)上均設置有凸緣(124)，且所述上偏心管(122)的凸緣(124)位于其上端，所述下偏心管(123)的凸緣(124)位于其下端，所述凸緣(124)的外徑大于預埋件本體(121)的內徑，防止上偏心管(122)和下偏心管(123)掉進預埋件本體(121)內，所述上偏心管(122)和下偏心管(123)的軸線重合，所述上偏心管(122)和下偏心管(123)內用于插裝三通管(11)。

　　2.根據權利要求1所述的多用途防臭積水處理系統，其特征在于，所述三通管(11)可用四通管或五通管替換。

　　說明書

　　多用途防臭積水處理系統

　　技術領域

　　本發明多用途防臭積水處理系統，屬于填層內積水排水防臭裝置技術領域。

　　背景技術

　　現在建筑行業的排水系統，尤其是衛生間排水系統，地?zé)嵯到y(tǒng)結構板至完成面至少100mm～200mm的填層，用水器具如：洗面盆、淋浴、墩布池、浴盆、洗衣機等的排水管都是穿過完成面設置在填層內。這樣隨著時間延長，人為踏踩，防水材料老化等原因，安裝用水器具的排水管穿過的地方，地磚的連接處地方，都往填層內滲水，針對這個問題，人們一般采用下述方法解決。

　　第一、用無水封、無密封材料、無過濾材料的積水處理器安裝在立管上排除積水，排水孔若干個，積水不是常流水，并且積水量少，只用一二個孔就行，其它孔就成返臭孔，待積水排完后所有的孔就成了返臭孔，因積水處理器安裝在立管上的排水孔與化糞池相連通，使積水處理器安裝立管上的排水孔與化糞池連成一個通道，像煙筒一樣把大量有害氣體返回室內，如：有疫情時就像2003年香港陶大花園一樣，因為存水彎無水封不起作用，使居住在陶大花園321人全部感染上非典，漫延全國全世界。此積水器絕對不能采用，是害人的，安裝上就等于安上一顆定時炸彈一樣。

　　第二、在防水層完成后，做蓄水驗收，24小時不滲漏為合格，這時人工排除蓄水，既費工又不徹底，所以工人在立管上打孔排除，認為將來有積水也可以流出，其實這樣做法暫時把蓄水排出，留下大患，因為立管是經常流水，并且貼著管壁流水，這樣就從立管打的孔返流回填層內，這也就是造成積水原因，也會返回大量有害臭氣、有害氣體到室內。

　　第三、有水封的無密封材料、無過濾材料的積水處理器，因為積水不是常流水，不能永遠形成水封，這樣排積水孔就成返臭通道，并把填內細小的充填物隨著積水流走，造成空洞，造成塌陷，絕對不能安裝。

　　發明內容

　　本發明主要針對填層內積水排除不方便，并且易從化糞池返回有害氣體等問題，提供一種多用途防臭積水處理系統。

　　為了解決上述技術問題，本發明采用的技術方案為：多用途防臭積水處理器，包括殼體、蓋板、積水收集盤和水封管，所述殼體為上端開口的殼狀結構，所述殼體內設置有水封槽，所述水封槽的上表面高度低于殼體的上表面高度，所述積水收集盤對應蓋在殼體的上端開口上，所述積水收集盤的下端內側橫向設置有環狀的凸緣，所述水封管位于積水收集盤內，且所述水封管的上部匹配掛接在凸緣上，所述水封管的下部位于水封槽內，且所述水封管的下端不與水封槽底部內側接觸，所述水封管和水封槽配合形成防臭水封結構，且水封深度大于等于50mm，所述蓋板蓋在水封管上端，所述蓋板上設置有多個排水孔，所述殼體的側面或底面設置有至少一個排水口。

　　所述水封管底部填充有濾芯。

　　所述排水孔內插裝有堵頭，所述堵頭為防水層驗收做蓄水實驗用。

　　利用多用途防臭積水處理器組成的積水處理系統，包括防臭積水處理器、三通管、立管預埋件和排水管，所述排水管的一端與防臭積水處理器的排水口連通，所述排水管的另一端與三通管連通，所述立管預埋件與結構板一起澆注，所述三通管匹配插裝在立管預埋件內，所述三通管的支管與排水管連通，所述防臭積水處理器位于結構板的上端，所述結構板的上端設置有找平層，所述找平層將防臭積水處理器掩埋固定，所述找平層的上表面高度與防臭積水處理器的上表面高度齊平，所述找平層的上端設置有防水層。

　　所述立管預埋件的結構為：包括預埋件本體、上偏心管和下偏心管，所述預埋件本體為空心的柱體結構，所述預埋件本體作為預埋件與結構板澆注在一起，所述預埋件本體的上、下端與結構板的上下側對應齊平，所述上偏心管和下偏心管對應插裝在預埋件本體的上、下端，所述上偏心管和下偏心管上均設置有凸緣，且所述上偏心管的凸緣位于其上端，所述下偏心管的凸緣位于其下端，所述凸緣的外徑大于預埋件本體的內徑，防止上偏心管和下偏心管掉進預埋件本體內，所述上偏心管和下偏心管的軸線重合，所述上偏心管和下偏心管內用于插裝三通管。

　　所述三通管可用四通管或五通管替換。

　　本發明與現有技術相比具有的有益效果是：本發明水就從排水孔流出，通過水封管、經過濾芯到水封槽內，水封槽水滿(水封≥50mm)后，溢流到排水口，通過排水管流出，排除蓄水和排除積水一樣，有積水排出，有水封防臭、無積水排出時有密封材料防臭，達到雙重防臭功能同時過濾密封材料阻止了填層內細小顆粒物流走，不會在填層內形成空洞，造成塌陷，排水管可與本層排水管連接，或下層排水管連接，也可以獨立排水系統在一層排出室外。因此本發明具有自動排除積水功能，雙重防臭功能，獨立存在;防止了在立管打孔排除蓄水方法;自動排除蓄水，節省人力、物力，并保護防水層;過濾密封材料阻止了填層內細小顆粒物流失，填層內不會形成空洞，造成塌陷現象。
