申請日2015.07.15

　　公開(公告)日2016.03.02

　　IPC分類號C02F9/14; C02F11/12; C02F11/14

　　摘要

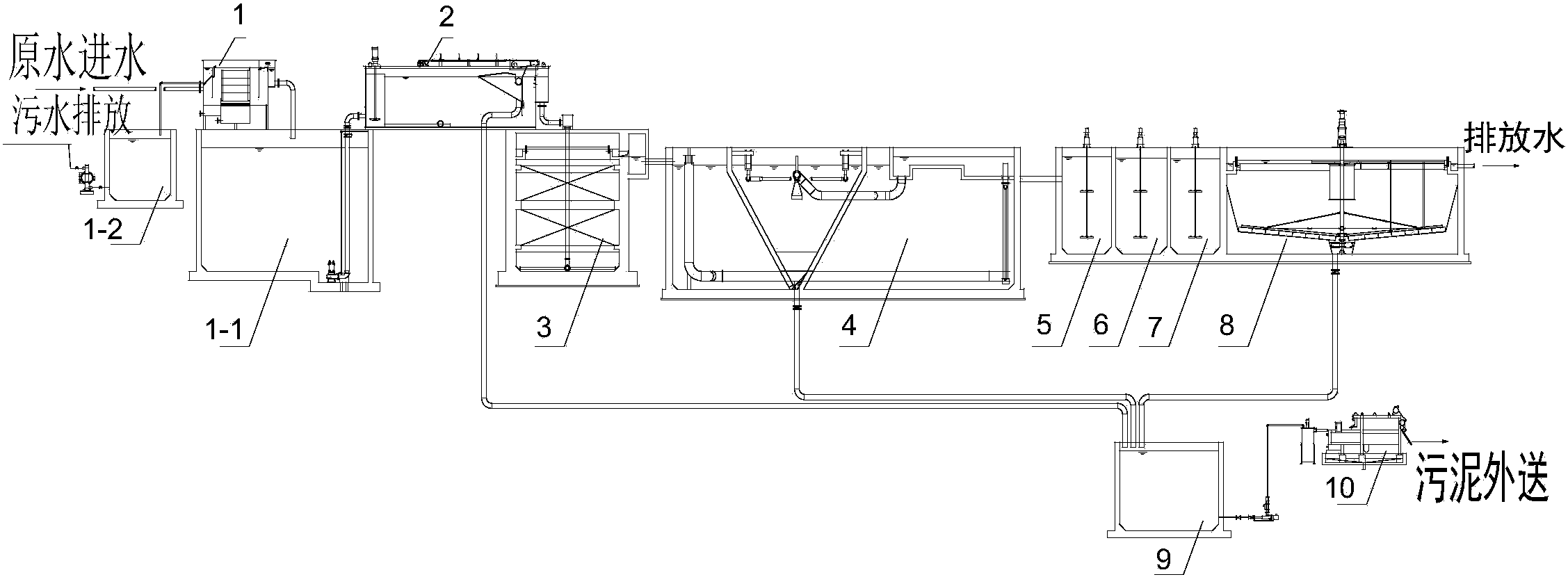

　　一種含毒害物質的煉焦化學工業污水的處理設備。本實用新型由隔油裝置、氣浮裝置、厭氧水解裝置、一體化生化反應器、反應池、混凝池、絮凝池、沉淀池、污泥儲池、污泥脫水機組成。隔油池與調節池連接，調節池與氣浮池連接，氣浮池與厭氧水解裝置連接，厭氧水解裝置與一體化生化反應器連接，一體化生化反應器與反應池連接，反應池配套有石灰投加裝置，反應池與混凝池連接，混凝池配套有混凝劑投加裝置，混凝池與絮凝池連接，絮凝池配套有絮凝劑投加裝置，絮凝池與沉淀池連接，沉淀池污泥排入污泥儲池，污泥儲池與污泥脫水機連接。本實用新型的優點是采用多道處理工藝，對含有毒害物質的工業污水進行無害化處理，是一種安全、低成本、低運行費用的環保設備。

　　權利要求書

　　1.一種含毒害物質的煉焦化學工業污水的處理設備，包括：隔油裝置、氣浮裝置、厭氧水解裝置、一體化生化反應器、反應池、混凝池、絮凝池、沉淀池、污泥儲池、污泥脫水機，其特征在于所述隔油裝置設有隔油池、調節池、污油池，隔油池的出水口與調節池進水口連接，污油池經污油泵排放，調節池的出水口經提升泵與氣浮裝置的氣浮池進水口連接，氣浮池的出水口與厭氧水解裝置的進水口連接，氣浮池設有出渣口，出渣口與污泥儲池入口連接，厭氧水解裝置出水口與一體化生化反應器的進水口連接，厭氧水解裝置設有污泥出口，污泥出口與污泥儲池入口連接，一體化生化反應器內設有相互獨立的缺氧區、好氧區、沉淀區，一體化生化反應器內設有曝氣管、混合液回流裝置，一體化生化反應器的出水口與反應池連接，一體化生化反應器設有污泥出口，污泥出口與污泥儲池入口連接，反應池內配套有石灰投加裝置，反應池的出水口與混凝池連接，混凝池內配套有混凝劑投加裝置，混凝池的出水口與絮凝池連接，絮凝池配套設有絮凝劑投加裝置，絮凝池的出水口與沉淀池連接，沉淀池的出泥口與污泥儲池連接，污泥儲池的出水口與污泥脫水機連接，污泥脫水機的出水口返回調節池，污泥脫水機設有泥渣出口。

　　2.根據權利要求1所述的含毒害物質的煉焦化學工業污水的處理設備，其特征在于所述氣浮池的前段設有混凝反應槽。

　　3.根據權利要求1所述的含毒害物質的煉焦化學工業污水的處理設備，其特征在于所述厭氧水解裝置內設有水解填料，底部設置有穿孔布水管。

　　4.根據權利要求1所述的含毒害物質的煉焦化學工業污水的處理設備，其特征在于所述一體化生化反應器內的缺氧區、好氧區、沉淀區為相互獨立又相互為鄰共用池壁的區域。

　　5.根據權利要求1所述的含毒害物質的煉焦化學工業污水的處理設備，其特征在于所述一體化生化反應器的好氧區內設有空氣泵提升技術的混合液回流裝置及穿孔曝氣管。

　　說明書

　　含毒害物質的煉焦化學工業污水的處理設備

　　技術領域

　　本實用新型涉及一種污水處理設備，特別涉及一種含毒害物質的煉焦化學工業污水的處理設備。

　　背景技術

　　煉焦化學工業污水具有成分復雜、濃度高、毒性大等特點，污水中含有大量有機污染物，如焦油、酚、萘、胺、苯、吡啶、喹啉、蒽、吲哚等雜環及多環化合物，還含有氰化物、硫化物、硫氰化物等有毒物質。這些物質若未能妥善處理達標直接排放入自然界水系，或經揮發進入大氣，都會對人體、動植物產生嚴重危害。其中低濃度酚能使蛋白變性，高濃度酚能使蛋白沉淀，對皮膚、粘膜有強烈的腐蝕作用,也可抑制中樞神經系統或損害肝、腎功能，并且，溶解在水中的酚比純酚更易經皮膚吸收,對各種細胞都有直接毒害作用，可能會引起高鐵血紅蛋白癥;其中氰化物為劇毒物質，氰化物中毒主要是通過呼吸道，在高濃度下也能通過皮膚吸收，氰化物進入人體后析出氰離子，與細胞內的三價鐵結合，阻止三價鐵還原，妨礙細胞正常呼吸，組織細胞不能利用氧，造成組織缺氧，導致機體陷入內窒息狀態;雜環及多環化合物被疑為是致癌至突變物質，嚴重的危及到人類的健康和生命。煉焦化學工業污水中除了含有大量的有機污染物和和有毒物質外，還含有大量的總氮。總氮簡稱TN，水中的總氮含量是衡量水質的重要指標之一，是以水中各種有機和無機氮的總量，包括硝酸鹽氮 (N-NO3-)、亞硝酸鹽氮(N-NO2-)和氨氮(N-NH4+)等無機氮和蛋白質、氨基酸和有機胺等有機氮，以每升水含氮毫克數計算。氨氮(N-NH4+) 會引起水體的富營養化，造成水體中藻類的繁殖;氨氮可以腐蝕周邊環境的設備，可以造成樹木的枯萎;氨氮在水中受微生物的作用，可以氧化成亞硝酸鹽氮，如果長期飲用含有亞硝酸鹽氮(N-NO2-)的水，水中的亞硝酸鹽將和蛋白質結合形成亞硝胺，是一種強致癌物質，對人體健康極為不利。

　　目前，人們已經越來越意識到環境保護的重要性，國家和政府對煉焦化學工業、煤氣化工業、合成氨等行業對氨氮的排放標準進一步提高，對總氮排放也提出了要求，《煉焦化學工業污染物排放標準》 (GB16171-2012)要求化學需氧量(CODcr)的直接排放標準為80mg/L，間接排放標準為150mg/L;氨氮的直接排放標準為10mg/L，間接排放標準為25mg/L;總氮的直接排放標準為20mg/L，間接排放標準為50mg/L。因此，急需一種安全的、低成本、低運行費用的設備來滿足這個要求�，F(xiàn)有的煉焦化學工業污水處理工藝在污水的無害化治理上已經取得的重大的進展，大多采用了生物脫氮處理，但在實際運行過程中，還存在難以達標的缺陷。

　　發明內容

　　本實用新型的目的是針對已有技術中存在的缺陷，提供一種含毒害物質的煉焦化學工業污水的處理設備。本實用新型包括：隔油裝置、氣浮裝置、厭氧水解裝置、一體化生化反應器、反應池、混凝池、絮凝池、沉淀池、污泥儲池、污泥脫水機，其特征在于所述隔油裝置設有隔油池、調節池、污油池，隔油池的出水口與調節池進水口連接，污油池經污油泵排放，調節池的出水口經提升泵與氣浮裝置的氣浮池進水口連接，氣浮池的出水口與厭氧水解裝置的進水口連接，氣浮池設有出渣口，出渣口與污泥儲池入口連接，厭氧水解裝置出水口與一體化生化反應器的進水口連接，厭氧水解裝置設有污泥出口，污泥出口與污泥儲池入口連接，一體化生化反應器內設有相互獨立的缺氧區、好氧區、沉淀區，一體化生化反應器內設有曝氣管、混合液回流裝置，一體化生化反應器的出水口與反應池連接，一體化生化反應器設有污泥出口，污泥出口與污泥儲池入口連接，反應池配套設有石灰投加裝置，反應池的出水口與混凝池連接，混凝池配套設有混凝劑投加裝置，混凝池的出水口與絮凝池連接，絮凝池配套有絮凝劑投加裝置，絮凝池的出水口與沉淀池連接，沉淀池的出泥口與污泥儲池連接，污泥儲池的出水口與污泥脫水機連接，污泥脫水機的出水口返回調節池，污泥脫水機設有泥渣出口。

　　所述氣浮池前段設有混凝反應槽。

　　所述厭氧水解裝置內設有水解填料，底部設置有穿孔布水管。

　　所述一體化生化反應器內的缺氧區、好氧區、沉淀區為相互獨立又相互為鄰共用池壁的區域。

　　所述一體化生化反應器的好氧區內設有空氣泵提升技術的混合液回流裝置及穿孔曝氣管。

　　本實用新型的優點是采用油水預處理、生物脫氮生化處理、深度污水處理、污泥處理的工藝，對含有毒害物質的煉焦化學工業污水進行無害化處理。是一種解決有毒工業污水的安全、低成本、低運行費用的環保設備。
