申請日2015.06.18
公開(公告)日2016.12.28
IPC分類號C02F9/14
摘要
本發明為一種結合生化與催化臭氧氧化的污水處理工藝方法，其特征在于，該工藝可回收利用生化單元和催化臭氧氧化單元的活性炭，解決工業污水處理活性炭使用量大、運行成本高和催化臭氧氧化催化劑效用降低的技術問題。本發明提供的技術方案為利用生化系統的活性炭回收WAR單元回收催化臭氧氧化單元的活性炭催化劑，可以在不增加處理單元的條件下回收催化活性降低的活性炭催化劑，再生的催化劑可再次作為催化劑使用，減少企業吸附活性炭和催化劑活性炭的用量。本發明可用于煉化企業污水處理領域，尤其適用于對污水處理系統進行的提標改造。
摘要附圖
權利要求書
1.一種煉化污水催化臭氧氧化處理方法，其特征在于，包括如下步驟：
�、贌捇鬯M(jìn)入A/O生化單元，向缺氧池A池投加粉末活性炭，經過攪拌混合充分，并與菌膠團結合，然后進入好氧池O池;
②好氧池O池出水進入二沉池，二沉池設置污泥回流至A池;
二沉池活性炭污泥定期送至WAR中進行濕式再生，濕式再生后得到的活性炭用于補充A/O池?fù)p失的活性炭或用于補充至催化臭氧氧化塔，濕式再生后的剩余污泥輸送至污泥處置單元;
③二沉池出水經過砂濾池去除懸浮物再進入催化臭氧氧化塔，催化臭氧氧化塔內裝填的活性炭催化劑定期輸送至WAR中進行再生，再生后得到的活性炭用于補充A/O池?fù)p失的活性炭或用于補充至催化臭氧氧化塔;
④催化臭氧氧化塔出水進入中間水池，中間水池設有活性炭分離裝置，活性炭分離裝置分離出水中的活性炭，并輸送回催化臭氧氧化塔繼續使用;
�、葜虚g水池出水進入曝氣生物濾池，曝氣生物濾池出水外排。
2.如權利要求1所述的煉化污水催化臭氧氧化處理方法，其特征在于，步驟①中所述煉化污水為經過預處理后的煉化污水，所述預處理為隔油和/或氣浮。
3.如權利要求1所述的煉化污水催化臭氧氧化處理方法，其特征在于，步驟①中，A池投加活性炭量為40～150mg/L;
所述A/O系統水力停留時間為6～20h/12～48h;COD的容積負荷比為0.3～1.5kg COD/m3·d;污泥內回流比為200%～300%，污泥外回流比為80%～100%;污泥濃度為2～10g/L;好氧池曝氣強度為5～12m3/m2·h。
4.如權利要求1所述的煉化污水催化臭氧氧化處理方法，其特征在于，步驟②中，二沉池水力停留時間為0.5～2.0h。
5.如權利要求1所述的煉化污水催化臭氧氧化處理方法，其特征在于，步驟③中，所述砂濾池的濾料采用石英砂、無煙煤、錳砂、活性炭中的一種或多種，濾速為3～10m/h。
6.如權利要求5所述的煉化污水催化臭氧氧化處理方法，其特征在于，砂濾池的濾料為活性炭時，定期將活性炭輸送至所述WAR中進行再生利用。
7.如權利要求1所述的煉化污水催化臭氧氧化處理方法，其特征在于，步驟③中，所述催化臭氧氧化塔水力停留時間為0.5～3.0h;臭氧投加量為20～80mg/L。
8.如權利要求1所述的煉化污水催化臭氧氧化處理方法，其特征在于，步驟③中，催化臭氧氧化塔內裝填的活性炭催化劑，為煤、木材、椰殼或果殼制成的粉末活性炭或顆粒活性炭或負載有金屬化合物的粉末活性炭或負載有金屬化合物的顆�；钚蕴�。
9.如權利要求8所述的煉化污水催化臭氧氧化處理方法，其特征在于，所述金屬化合物為氧化銅、氧化鐵，氧化鈰、氧化錳、氧化鈷、氧化鎳、氧化鉻、氧化釕、氧化鉬、氧化銀、氧化鈦、氧化釩中的一種或多種。
10.如權利要求1所述的煉化污水催化臭氧氧化處理方法，其特征在于，步驟④中，中間水池水力停留時間為0.5～2.5h。
11.如權利要求1所述的煉化污水催化臭氧氧化處理方法，其特征在于，步驟⑤中，所述曝氣生物濾池為上流式，填料為陶粒、沸石、無煙煤、麥飯石、纖維球或氧化鋁的一種，濾速為2～8m/h;氣水比為3:1～5:1;反沖洗周期為36～120h。
12.如權利要求1所述的煉化污水催化臭氧氧化處理方法，其特征在于，所述WAR反應溫度為180～300℃;壓力為4.0～8.0MPa。
說明書
一種煉化污水催化臭氧氧化處理方法
技術領域
本發明涉及一種煉化污水處理方法，更具體地涉及一種可回收催化劑的煉化污水催化臭氧氧化處理方法。
背景技術
隨著石油資源的劣質化，煉化企業產生的污水水質越來越差，同時環保排放標準卻更加嚴格，導致煉化企業污水處理難度加大。多數煉化企業原有的污水處理系統已不能滿足環保要求，需要進行提標改造。
A/O系統是去除污染物的有效手段，為了提高A/O系統的處理效果，在缺氧池中投加一定量的粉末活性炭，利用活性炭對有機物的良好吸附性能去除污水中的有機物。通過濕式氧化法將二沉池排出的活性炭污泥進行再生，去除活性炭中吸附的有機物，使活性炭恢復吸附能力，回收再次利用，既提高了A/O系統的處理效果，又減少了活性炭的用量，這就是PACT-WAR(粉末活性炭-濕式空氣再生)工藝。
經過A/O系統處理的污水中還含有難生物降解的有機物，這些污染物可以通過催化臭氧氧化方式去除。催化臭氧氧化法利用催化臭氧產生的強氧化性羥基自由基分解有機物，可有效地去除污水中的氨氮，降低污水COD和TOC。
活性炭能夠催化臭氧產生羥基自由基，可作為催化臭氧氧化的催化劑使用(尚會建等，化工環保，2012，32(5)：405-408)。中國發明專利CN201010273694.8公開了一種利用城市污水處理廠剩余污泥制備的活性炭催化劑，催化臭氧氧化水中的微量藥物，可達到99%以上的去除率。中國發明專利CN03123392.9公開了一種包括活性炭催化臭氧氧化和生物活性炭兩個單元的水處理技術。另一篇中國發明專利CN201310088861.5公開了利用活性炭催化臭氧氧化處理焦化廢水的方法，隨出水流出的活性炭經過分離可重新投入反應器中，焦化廢水COD去除率可達60%以上，揮發酚去除率可達90%以上。
活性炭還可以作為載體負載過渡金屬元素，作為催化臭氧氧化的催化劑使用。有的研究還表明，活性炭作為載體還優于Al2O3和SiO2載體(周云瑞等，清華大學學報(自然科學版)，2007，47(9)：1481-1484)。中國專利CN200910032210.8公開了一種活性炭負載銅的催化劑催化臭氧氧化垃圾滲濾液，COD去除率達80%以上，氨氮去除率高達97.5%以上。中國發明專利201310085997.0公開了一種利用活性炭顆粒負載金屬化合物催化臭氧氧化深度處理煤化工廢水的制備方法。中國發明專利CN201210178342.3公開了一種負載有銅、鐵、錳、鉬鎳化合物的活性炭催化劑，懸浮在反應器中構成非均相催化氧化體系，可大幅度消減廢水的生物毒性、有機污染物和色度。
活性炭催化劑被長期使用后，其表面化學性質會發生改變，吸附性能降低，導致催化活性降低，因此需要定期對其進行再生處理(劉正乾等，中國給水排水，2010，26(4)：6-9,14)。但是目前還沒有活性炭催化劑再生的相關報道。
PACT-WAR工藝中具有活性炭WAR再生的裝置，在高溫高壓條件下，該裝置可將過剩的生物污泥摧毀并氧化活性炭中吸附的污染物質，從而再生廢棄活性炭，并回收再使用。WAR再生可以恢復活性炭的吸附能力，重新投入A/O中再利用，活性炭催化劑經過WAR再生也可恢復催化性能，因此利用PACT-WAR系統對催化臭氧氧化的活性炭催化劑進行再生可以減少投資和運行成本。
發明內容
為了解決活性炭催化劑被長期使用后催化活性降低的問題，本發明提供一種可回收催化劑的煉化污水催化臭氧氧化處理方法，利用PACT-WAR系統對活性炭催化劑進行再生，活性炭再生率可達80%以上，可最大限度的利用活性炭，提高污水處理效果，同時降低投資和運行成本，為煉化企業的提標改造工程提供優選技術方案。

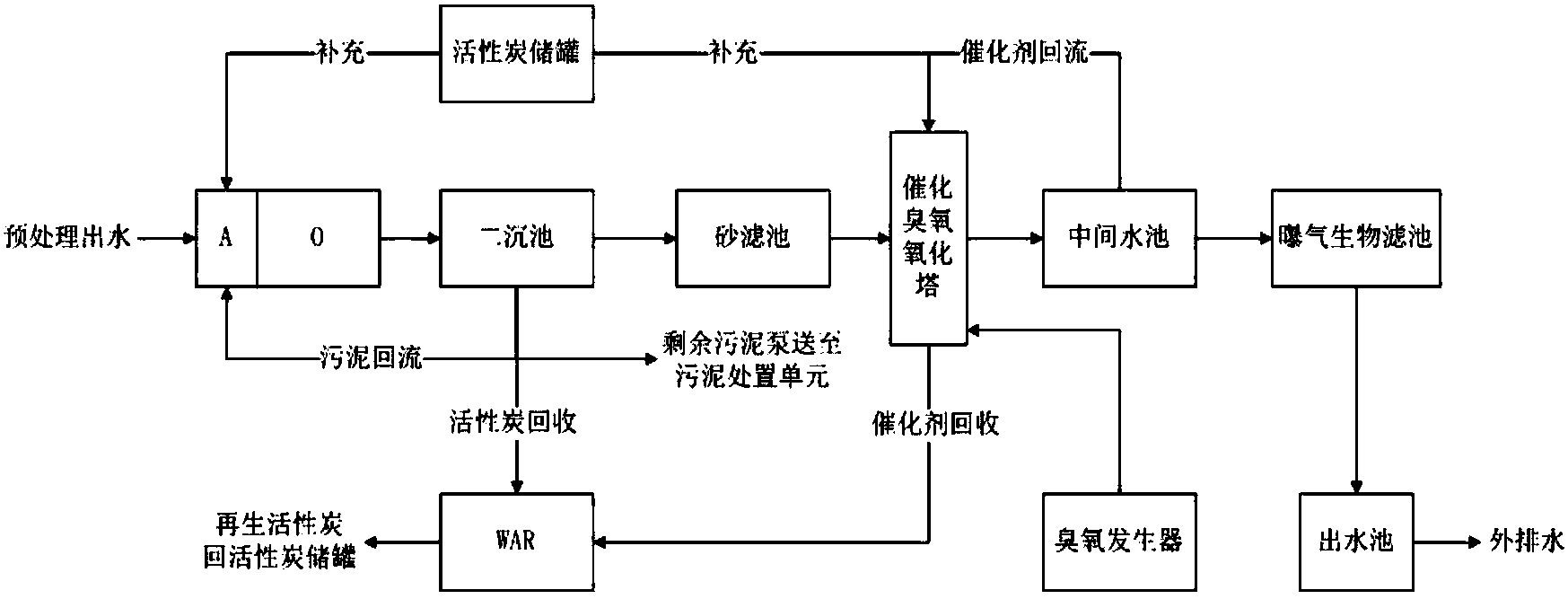

如圖1所示，本發明提供的工藝方案如下：
①煉化污水經過隔油、氣浮等預處理后進入A/O生化單元，向缺氧池A池投加粉末活性炭，經過攪拌混合充分，并與菌膠團結合，粉末活性炭與菌膠團結合后不易漂浮在水面，然后進入好氧池O池
A/O生化單元中，利用粉末活性炭的吸附作用吸附污水中的有機物，活性炭還可與微生物產生協同作用，促進微生物的生化降解作用。
�、诤醚醭豋池出水進入二沉池，二沉池設置污泥回流至A池，定期將二沉池活性炭污泥全部送至WAR中進行濕式再生，再生的活性炭輸送至活性炭儲罐中，濕式再生后的剩余污泥輸送至污泥處置單元。A/O池?fù)p失的活性炭由活性炭儲罐進行補充。
③二沉池出水經過砂濾池去除懸浮物再進入催化臭氧氧化塔，污水在此發生催化臭氧氧化反應，去除難以被A/O系統降解的有機物，經過催化臭氧氧化的污水中的難降解大分子經過開環斷鏈，可提高其可生化性;
催化臭氧氧化塔內裝填的活性炭催化劑定期輸送至WAR中進行再生，再生的活性炭輸送至活性炭儲罐中，可由活性炭儲罐補充催化臭氧氧化塔內裝填的活性炭催化劑;
所述催化臭氧氧化塔內裝填的活性炭催化劑可為：粉末活性炭，或裝填顆�；钚蕴�，或裝填負載有金屬化合物的粉末活性炭，或裝填負載有金屬化合物的顆�；钚蕴�;
臭氧發生器產生的臭氧進入催化臭氧氧化塔內，通過布?xì)獍宀細狻?/P>
�、艽呋粞跹趸鏊M(jìn)入中間水池停留一定時間，中間水池設有活性炭分離裝置，一方面分離水中的活性炭，一方面保證水中無殘余臭氧再進入曝氣生物濾池。中間水池分離出來的活性炭輸送回至催化臭氧氧化塔繼續使用。
⑤中間水池出水進入曝氣生物濾池，一方面過濾水中的懸浮物，一方面對經過催化臭氧氧化的污水再次生化，去除水中殘余的污染物，出水進入出水池排放。
A/O系統、砂濾池和催化臭氧氧化塔中的活性炭可分別進行再生利用，也可合并一起再生利用，活性炭再生率可達80%以上。
在上述技術方案的基礎上，根據輸入水質條件確定A池投加活性炭量為40～150mg/L，優選為60～120mg/L。
所述A/O系統水力停留時間為6～20h/12～48h，優選為8～16h/16～30h;COD的容積負荷比為0.3～1.5kg COD/m3·d，優選為0.5～1.2kg COD/m3·d;污泥內回流比為200%～300%，污泥外回流比為80%～100%;污泥濃度為2～10g/L，優選為4～8g/L;好氧池曝氣強度為5～12m3/m2·h，優選為7～10m3/m2·h;二沉池水力停留時間為0.5～2.0h。
在上述技術方案的基礎上，所述砂濾池的濾料采用石英砂、無煙煤、錳砂、活性炭中的一種或多種，所述濾料為活性炭時可定期將活性炭輸送至所述WAR中進行再生利用。濾速為3～10m/h，優選為4～8m/h。
在上述技術方案的基礎上，所述催化臭氧氧化塔水力停留時間為0.5～3.0h，優選為0.5～1.5h;臭氧投加量為20～80mg/L，優選為30～60mg/L;臭氧發生器產生的臭氧濃度為20～100mg/L，優選為40～80mg/L。
在上述技術方案的基礎上，催化臭氧氧化塔內填裝活性炭催化劑，所述催化劑為煤、木材、椰殼或果殼制成的粉末活性炭或顆粒活性炭或負載有金屬化合物的粉末活性炭或負載有金屬化合物的顆�；钚蕴�。
所述金屬化合物為氧化銅、氧化鐵，氧化鈰、氧化錳、氧化鈷、氧化鎳、氧化鉻、氧化釕、氧化鉬、氧化銀、氧化鈦、氧化釩中的一種或多種。
在上述技術方案的基礎上，所述中間水池設置有活性炭分離裝置，將分離得到的活性炭輸送至催化臭氧氧化塔中，所述水力停留時間為0.5～2.5h，優選為0.5～1.5h。
在上述技術方案的基礎上，所述曝氣生物濾池為上流式，填料為陶粒、沸石、無煙煤、麥飯石、纖維球或氧化鋁的一種，濾速為2～8m/h，優選為3～5m/h;氣水比為3:1～5:1;反沖洗周期為36～120h，優選為48～96h。
曝氣生物濾池作用是進一步生化降解臭氧催化氧化后可生化性的污水中的BOD，并通過濾料去除污水的懸浮物，最終處理的污水達到排放標準進行排放。
在上述技術方案的基礎上，所述WAR反應溫度為180～300℃，優選為200～260℃;壓力為4.0～8.0MPa，優選為5.0～7.0MPa。
本發明與現有技術的實質性區別在于，本發明提供了一種將PACT-WAR工藝和催化臭氧氧化有機結合的污水處理方法，催化臭氧氧化使用的活性炭催化劑可通過WAR進行再生重復利用，重復再生率達80%以上，特別適用于煉化污水的深度處理。
本發明的有益效果是：本工藝技術路線可實現污水的深度處理，通過利用PACT-WAR工藝中的WAR再生回收活性炭催化劑，減少企業建設投資，減少活性炭催化劑用量，因此可降低污水處理廠運營成本。本發明提供的工藝易于對污水廠原有生化系統進行升級改造，可實現煉化污水的深度處理，使排放污水滿足新的環保標準。
