申請日2015.10.23
公開(公告)日2016.08.03
IPC分類號A47L11/162; A47L11/20; A47L11/40
摘要
翻譯
本實用新型公開了一種雙電源全自動地板殺菌清洗拋光機，包括機體，述機體由兩套供電電源、豎管、自上而下依次安裝于豎管上的控制面板、手柄、機殼和清洗盤組成，機殼內設有清水箱和污水箱，清洗盤包括納米泡沫盤和設置在納米泡沫盤周沿的尼龍刷毛，清水箱通過蠕動泵連接清洗盤，污水箱通過真空泵與吸水趴相連接，本實用新型結構緊湊、使用范圍廣、可一機多用，且不易產生二次污染，特別適用于醫院、幼兒園、餐廳等需要控制菌落的場所。

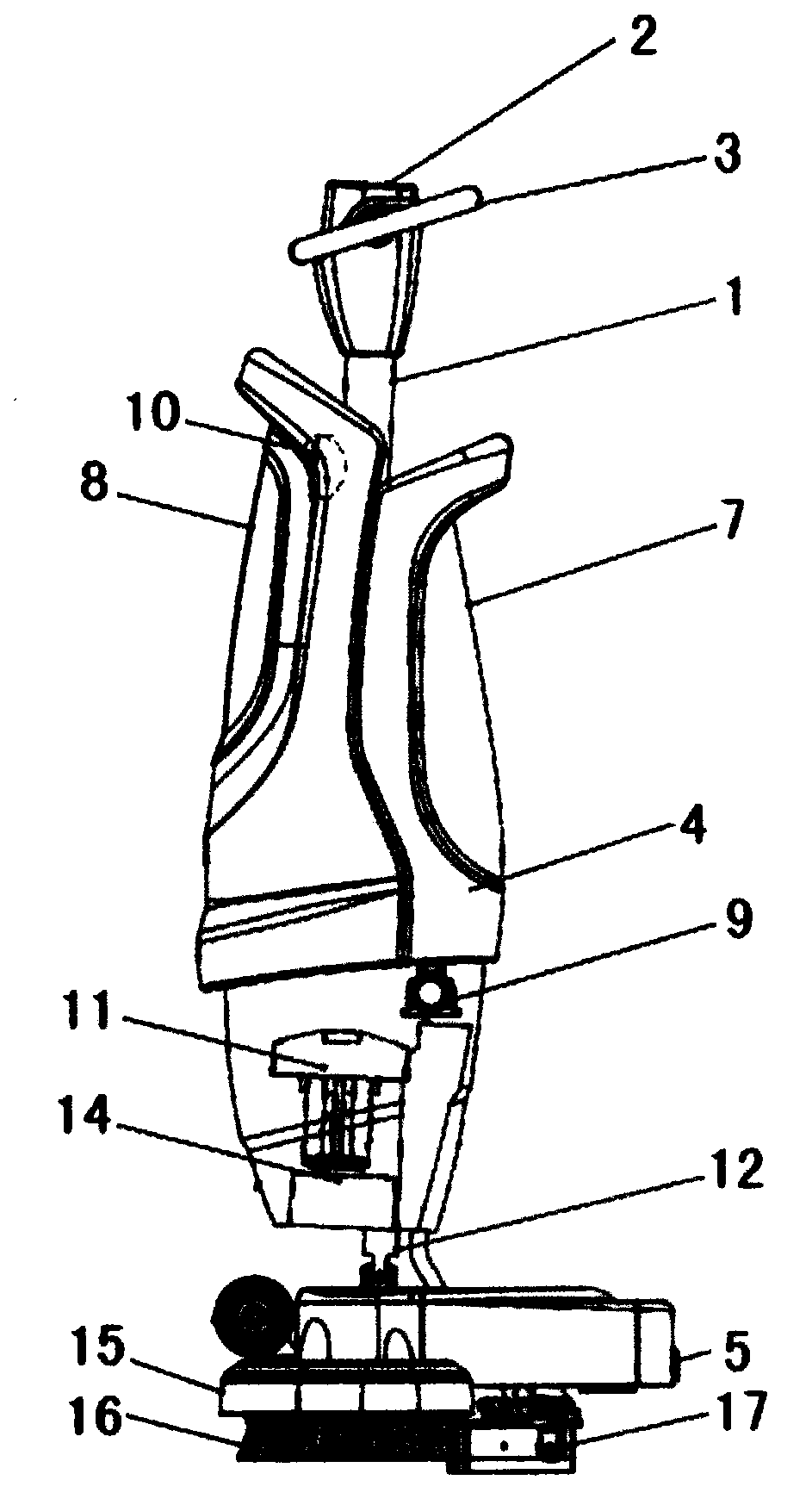

摘要附圖
權利要求書
1.一種雙電源全自動地板殺菌清洗拋光機，包括機體，所述機體由兩套供電電源、豎管、自上而下依次安裝于所述豎管上的控制面板、手柄、機殼和清洗盤組成，所述控制面板設置于所述豎管頂端，所述手柄設置于控制面板兩側并與豎管相連接，所述機殼內的上端左右兩側分別設有清水箱和污水箱，清水箱下方設有一個水泵，污水箱下方設有一個密封艙，所述密封艙內設有一個真空泵，所述清洗盤通過萬向節連接于豎管的底端，所述清洗盤包括納驅動電機、與所述驅動電機輸出軸相連接的納米泡沫盤和設置在所述納米泡沫盤周沿的尼龍刷毛，所述納米泡沫盤一側還設有一個吸水趴，所述清水箱通過所述水泵連接所述納米泡沫盤，所述污水箱通過真空泵與所述吸水趴相連接，其特征在于：所述水泵為蠕動泵，所述驅動電機為小型直驅無刷電機，所述兩套供電電源包括多個串聯設置的鋰離子電芯和標準IEC交流插座，所述多個鋰離子電芯和所述標準IEC交流插座都設置在清洗盤底部，污水箱上還連接有一個非接觸式水位感應器，所述非接觸式水位感應器設置于豎管上，所述吸水趴外側還設有一圈吸水膠條，所述吸水膠條的背面設有多顆貼片式紫外光殺菌燈，所述控制面板下方還設有一塊供電電路板，所述供電電路板上還設有GPS接口和藍牙接口，所述清洗盤上還設有照明系統，所述照明系統內設有獨立的蓄電池，所述蓄電池上還設有USB充電接口。
2.根據權利要求1所述的一種雙電源全自動地板殺菌清洗拋光機，其特征在于：所述鋰離子電芯有六十顆，六十顆所述鋰離子電芯串聯后與充電器相連接。
3.根據權利要求1所述的一種雙電源全自動地板殺菌清洗拋光機，其特征在于：所述真空泵下方還設有一個過濾器。
4.根據權利要求1所述的一種雙電源全自動地板殺菌清洗拋光機，其特征在于：所述豎管為鋁管。
5.根據權利要求1所述的一種雙電源全自動地板殺菌清洗拋光機，其特征在于：所述污水箱內還設有防污水倒灌裝置。
6.根據權利要求5所述的一種雙電源全自動地板殺菌清洗拋光機，其特征在于：所述豎管內壁上還設有一層薄棉。
說明書
一種雙電源全自動地板殺菌清洗拋光機
技術領域
本實用新型涉及一種雙電源全自動地板殺菌清洗拋光機。
背景技術
目前專業清潔市場使用手推式洗地機，體積笨重、功能較為單一，只能用于洗地，且一般采用交流電或電池供電，使用距離受限制較大;經過較長時間使用后，污水箱內容易滋生細菌和產生污垢，在清潔地板時經常會產生二次污染。
實用新型內容
本實用新型目的在于克服上述現有技術的不足，提供雙電源全自動地板殺菌清洗拋光機，使用范圍廣、一機多用，且不易產生二次污染。
本實用新型的技術方案是：一種雙電源全自動地板殺菌清洗拋光機，包括機體，所述機體由兩套供電電源、豎管、自上而下依次安裝于所述豎管上的控制面板、手柄、機殼和清洗盤組成，所述控制面板設置于所述豎管頂端，所述手柄設置于控制面板兩側并與豎管相連接，所述機殼內的上端左右兩側分別設有清水箱和污水箱，清水箱下方設有一個水泵，污水箱下方設有一個密封艙，所述密封艙內設有一個真空泵，所述清洗盤通過萬向節連接于豎管的底端，所述清洗盤包括納驅動電機、與所述驅動電機輸出軸相連接的納米泡沫盤和設置在所述納米泡沫盤周沿的尼龍刷毛，所述納米泡沫盤一側還設有一個吸水趴，所述清水箱通過所述水泵連接所述納米泡沫盤，所述污水箱通過真空泵與所述吸水趴相連接，所述水泵為蠕動泵，所述驅動電機為小型直驅無刷電機，所述兩套供電電源包括多個串聯設置的鋰離子電芯和標準IEC交流插座，所述多個鋰離子電芯和所述標準IEC交流插座都設置在清洗盤底部，污水箱上還連接有一個非接觸式水位感應器，所述非接觸式水位感應器設置于豎管上，所述吸水趴外側還設有一圈吸水膠條，所述吸水膠條的背面設有多顆貼片式紫外光殺菌燈，所述控制面板下方還設有一塊供電電路板，所述供電電路板上還設有GPS接口和藍牙接口，所述清洗盤上還設有照明系統，所述照明系統內設有獨立的蓄電池，所述蓄電池上還設有USB充電接口;
控制面板上的液晶顯示板可顯示電池電壓、電量、充電循環次數、刷盤電機轉速、真空電機的功率輸出、水泵出水大小等數據;非接觸式水位感應器防止污水箱內水位過高倒吸，同時非接觸型水位探測器避免了傳統水位探測器需放入水箱內，更利于水箱的拆卸;吸水膠條的背面設有多顆貼片式紫外光殺菌燈，防止造成二次污染;供電電路板上還設有GPS接口和藍牙接口，可以遠程紀錄用戶的使用習慣和狀態，便于地區銷售商管理終端用戶;蓄電池上還設有USB充電接口，以備某些無法提供照明的場所使用。
進一步地，所述鋰離子電芯有六十顆，六十顆所述鋰離子電芯串聯后與充電器相連接。
進一步地，所述真空泵下方還設有一個過濾器。
進一步地，所述豎管為鋁管。
進一步地，所述污水箱內還設有防污水倒灌裝置，防止本實用新型使用過程中發生傾斜導致污水倒灌，避免污水進入并燒毀電機的風險。
進一步地，所述豎管內壁上還設有一層薄棉，該結構可以防止真空泵產生靜電積累在鋁管，導致電路板工作不穩定，另外也可吸收一部分水汽，保證真空泵的穩定工作。
本實用新型的有益效果是：本實用新型結構緊湊、使用范圍廣、可一機多用，雙電源設計可使插上交流電工作時，整機工作的同時為鋰電池組充電，可以不間斷的工作，而且工作范圍不受插座的影響，也可節約用戶需購買多套電池的成本;小型直驅無刷電機只有傳統減速齒輪電機一半的重量，直驅更加穩定，效率更高，而且可以調速，配合本實用新型的清潔盤可清洗也可以做高速打蠟拋光，而且沒有碳刷顆粒釋放到空間造成二次污染的顧慮;蠕動泵比傳統隔膜泵體積小，耗電少，電路以PMW方波控制出水量大小，大大降低故障率;270NM波長貼片式殺菌燈對于細菌的生長有明顯的抑制作用，避免了大部分洗地機由于缺乏清潔，導致異味以及二次污染，因此特別適合醫院，幼兒園，餐廳等需要控制菌落的場所。
