申請日2015.06.17

　　公開(公告)日2015.09.23

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一種用于農村污水處理的生物生態復合處理裝置，包括相互分隔、依次串聯的厭氧強化預處理池、曝氣池和生態塘，厭氧強化預處理池包括三個相互連通的預處理池，與曝氣池相連通;曝氣池中設有組合填料，三通導流管貫穿至組合填料底部與鼓風曝氣器相對布置，曝氣池連通生態塘;生態塘包括兩個相互串聯連通的子塘，每個子塘均包括淺水濕地區和深水濕地區，上游子塘的深水濕地區設置浮床斜板沉淀組合裝置，末端子塘深水濕地區配置水生植物和魚類;生態塘內設置污泥回流泵裝置，四周岸邊種植有樹冠茂密的樹木。本發明優化了傳統工藝，延長了污水停留時間，提高了污水與活性污泥的混合程度;具有成本造價低、運行成本低、高效、易推廣等特點。

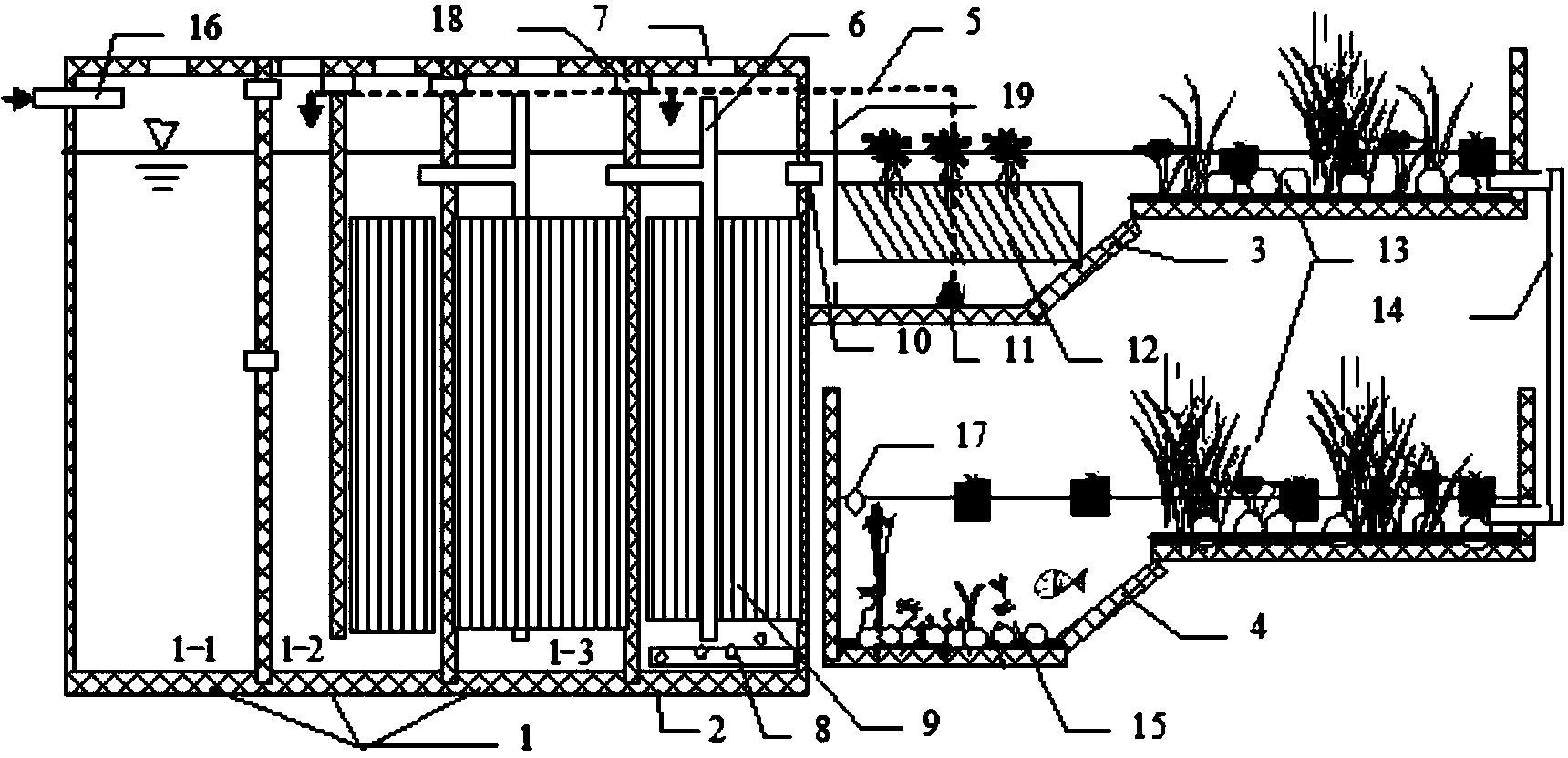

　　摘要附圖



　　權利要求書

　　1.一種用于農村污水處理的生物生態復合處理裝置，包括相互分隔、依次 串聯設置的厭氧強化預處理池、曝氣池和生態塘三個單元，其特征在于：所述 厭氧強化預處理池包括三個相互連通的預處理池，所述厭氧強化預處理池上連 接有進水管，厭氧強化預處理池與曝氣池之間通過三通導流管相連通;所述曝 氣池中設有組合填料，三通導流管貫穿至組合填料底部與鼓風曝氣器相對布置， 曝氣池側壁設有連通生態塘的導流管;所述生態塘包括兩個相互串聯連通的上 游子塘和末端子塘，每個子塘均包括淺水濕地區和深水濕地區，上游子塘的深 水濕地區設置浮床斜板沉淀組合裝置，末端子塘深水濕地區配置水生植物和魚 類;生態塘內設置污泥回流泵裝置，四周岸邊種植有樹冠茂密的樹木。

　　2.根據權利要求1所述的用于農村污水處理的生物生態復合處理裝置，其 特征在于：所述三個相互連通的厭氧強化預處理池為第一預處理池、第二預處 理池和第三預處理池;所述第二預處理池中設有折流板將其分隔為兩個區，兩 個區下部貫通，與第三預處理池相鄰的池體中設有組合填料;所述第三預處理 池中設有由三通導流管貫穿至其底部的組合填料;三個相互連通的厭氧強化預 處理池池體側壁上設有溢流通氣通道。

　　3.根據權利要求1所述的用于農村污水處理的生物生態復合處理裝置，其 特征在于：所述厭氧強化預處理池與曝氣池連通的三通導流管進水口設在厭氧 強化預處理池液面下20cm-30cm處;所述三通導流管出水口距曝氣池池底 40cm-60cm。

　　4.根據權利要求1所述的用于農村污水處理的生物生態復合處理裝置，其 特征在于：所述曝氣池池底設置鼓風曝氣器，鼓風曝氣器之上的組合填料距池 底48cm-53cm，距液面38cm-42cm。

　　5.根據權利要求1所述的用于農村污水處理的生物生態復合處理裝置，其 特征在于：所述生態塘為矩形，由折流墻分隔成個串聯的上游子塘和末端子塘， 每個子塘均是進水端窄、出水端寬的紡錘形;每個子塘出水端寬度為生態塘長 度的1/3，進水端寬度為出水端寬度的1/3-1/2。

　　6.根據權利要求5所述的用于農村污水處理的生物生態復合處理裝置，其 特征在于：所述上游子塘進水端為平面呈矩形的深水濕地區，區內設置浮床斜 板沉淀組合裝置，出水端為淺水濕地區;末端子塘進水端為淺水濕地區，出水 端為平面呈矩形的深水濕地區;兩個子塘深水濕地區長度均為生態塘長度的 1/3-1/2。

　　7.根據權利要求6所述的用于農村污水處理的生物生態復合處理裝置，其 特征在于：所述淺水濕地區與深水濕地區池底設有厚35cm的3層基底材料， 自下至上分別為粒徑Φ2mm-8mm、砂層厚20cm的河砂層;厚度為5cm的當 地泥土層;厚度為10cm、直徑為5cm-2cm的碎石層;所述淺水濕地區與深水 濕地區15相鄰端設置擋土墻，淺水濕地區基底上配置水生植物，深水濕地區中 配置水生植物，并放養生活在水的中上層的魚類。

　　8.根據權利要求6所述的用于農村污水處理的生物生態復合處理裝置，其 特征在于：所述浮床斜板沉淀組合裝置由若干沿矩形框體與水平面呈60°角分 布的斜板構成，斜板上設有栽植植物的無土栽培浮床;浮床斜板沉淀組合裝置 設在上游子塘進水端與折流墻相鄰處，浮床斜板沉淀組合裝置距離上游子塘底 部0.6m。

　　9.根據權利要求5所述的用于農村污水處理的生物生態復合處理裝置，其 特征在于：所述上游子塘進水端設置一折流墻，折流墻高出水面28cm-32cm， 折流墻下部距塘底28cm-32cm處設有若干水平導流孔，導流孔直徑為10cm -15cm。

　　10.根據權利要求5所述的用于農村污水處理的生物生態復合處理裝置， 其特征在于：所述上游子塘底部為廢水分布區和污泥區，池底設有通過污泥回 流管連通至厭氧強化預處理池和曝氣池中的污泥泵。

　　說明書

　　一種用于農村污水處理的生物生態復合處理裝置

　　技術領域

　　本發明涉及環保工程領域可生化處理污水的生物生態處理系統，具體涉及 用于農村污水(包括生活污水和養殖廢水等)處理的生物生態復合處理裝置。

　　背景技術

　　隨著我國經濟社會的不斷發展和人民生活水平的提高，農村污水治理越來 越迫切，已經成為一項國家需求。關于印發《2013年全國自然生態和農村環境 保護工作要點》的通知(環辦[2013]5號)明確要求，加快解決農村突出環境問 題，擴大農村環境連片整治范圍，在各省(區、市)全面推行連片整治。但是 總體而言，支撐我國農村污水治理的技術能力較低，缺乏適用的低成本、易維 護管理農村污水處理裝置。處理設施建設質量低下、技術裝置應用不當導致一 大批農村污水處理工程難以持續發揮環保效益，被迫進行二次改造。陜西省 2012-2014年農村環境連片治理，多數采用處理裝置投資少、運行費用低的水 解酸化-人工濕地復合處理工藝，但運行實踐顯示，相當一部分工程存在處理效 果不穩定、易堵塞、不易達標排放等問題。此外，活性污泥法、生物膜法和MBR 等技術裝置存在所需資金大、成本高、技術和管理跟不上等問題，同樣不適用 于農村地區。

　　厭氧技術由于在節能、物質和能源回收方面具有顯著優勢，目前廢水的厭 氧生物處理技術已成為可持續發展的核心技術。但是如果只進行厭氧處理，出 水效果較差，多數情況下難以滿足排放要求。一種農村社區污水泥液無動力混 合、抗低溫生化處理裝置(專利號：ZL201420237601.X)的工程應用實踐顯示， 該裝置具有成本造價低、運行成本低、易維護等特點，提高了污水與活性污泥 的混合程度，具有較好的COD去除效果(水力停留時間2-3天的條件下，平均 去除率約60%)。但是，其脫氮除磷效果較差，在進水COD較高的情況下，不 易達標排放。湖北省環保局對全省52套無動力生活污水處理裝置效果的典型檢 測顯示，處理效果一般優于普通化糞池，COD去除率29.31%-79.99%，平均去 除率為53.73%，但是對氨氮、磷酸鹽的處理效果很差。

　　發明內容

　　本發明的目的是解決當前農村污水處理工程普遍存在的處理效果不穩定、 易堵塞、不易達標排放、成本高等問題，提供一種結構簡單，建造方便，維護 費用及運行管理費用低，處理效率高的用于農村污水(包括生活污水和養殖廢 水等)處理的生物生態復合處理裝置。

　　為了克服現有技術的不足，本發明的技術方案是這樣實現的：

　　一種用于農村污水處理的生物生態復合處理裝置，包括相互分隔、依次串 聯設置的厭氧強化預處理池、曝氣池和生態塘三個單元，所述厭氧強化預處理 池包括三個相互連通的預處理池，所述厭氧強化預處理池上連接有進水管，厭 氧強化預處理池與曝氣池之間通過三通導流管相連通;所述曝氣池中設有組合 填料，三通導流管貫穿至組合填料底部與鼓風曝氣器相對布置，曝氣池側壁設 有連通生態塘的導流管;所述生態塘包括兩個相互串聯連通的上游子塘和末端 子塘，每個子塘均包括淺水濕地區和深水濕地區，上游子塘的深水濕地區設置 浮床斜板沉淀組合裝置，末端子塘深水濕地區配置水生植物和魚類;生態塘內 設置污泥回流泵裝置，四周岸邊種植有樹冠茂密的樹木。

　　進一步地，所述三個相互連通的厭氧強化預處理池為第一預處理池、第二 預處理池和第三預處理池;所述第二預處理池中設有折流板將其分隔為兩個區， 兩個區下部貫通，與第三預處理池相鄰的池體中設有組合填料;所述第三預處 理池中設有由三通導流管貫穿至其底部的組合填料;三個相互連通的厭氧強化 預處理池池體側壁上設有溢流通氣通道。

　　進一步地，所述厭氧強化預處理池與曝氣池連通的三通導流管進水口設在 厭氧強化預處理池液面下20cm-30cm處;所述三通導流管出水口距曝氣池池底 40cm-60cm。

　　進一步地，所述曝氣池池底設置鼓風曝氣器，鼓風曝氣器之上的組合填料 距池底48cm-53cm，距液面38cm-42cm。

　　進一步地，所述生態塘為矩形，由折流墻分隔成個串聯的上游子塘和末端 子塘，每個子塘均是進水端窄、出水端寬的紡錘形;每個子塘出水端寬度為生 態塘長度的1/3，進水端寬度為出水端寬度的1/3-1/2。

　　進一步地，所述上游子塘進水端為平面呈矩形的深水濕地區，區內設置浮 床斜板沉淀組合裝置，出水端為淺水濕地區;末端子塘進水端為淺水濕地區， 出水端為平面呈矩形的深水濕地區;兩個子塘深水濕地區長度均為生態塘長度 的1/3-1/2。

　　進一步地，所述淺水濕地區與深水濕地區池底設有厚35cm的3層基底材 料，自下至上分別為粒徑Φ2mm-8mm、砂層厚20cm的河砂層;厚度為5cm 的當?shù)啬嗤翆?厚度為10cm、直徑為5cm-2cm的碎石層;所述淺水濕地區與 深水濕地區相鄰端設置擋土墻，淺水濕地區基底上配置水生植物，深水濕地區 中配置水生植物，并放養生活在水的中上層的魚類。

　　進一步地，所述浮床斜板沉淀組合裝置由若干沿矩形框體與水平面呈60° 角分布的斜板構成，斜板上設有栽植植物的無土栽培浮床;浮床斜板沉淀組合 裝置設在上游子塘進水端與折流墻相鄰處，浮床斜板沉淀組合裝置距離上游子 塘底部0.6m。

　　進一步地，所述上游子塘進水端設置一折流墻，折流墻高出水面 28cm-32cm，折流墻下部距塘底28cm-32cm處設有若干水平導流孔，導流孔 直徑為10cm-15cm。

　　進一步地，所述上游子塘底部為廢水分布區和污泥區，池底設有通過污泥 回流管連通至厭氧強化預處理池和曝氣池中的污泥泵。

　　本發明與現有技術相比，具有以下有益效果:

　　1、本處理裝置充分發揮厭氧生物處理、好氧生物處理、生態塘三種技術的 優勢，將三種技術組合，解決了當前農村污水處理工程普遍存在的處理效果不 穩定、易堵塞、不易達標排放、成本高等問題。

　　2、本處理裝置在生態塘內設置浮床斜板沉淀組合裝置和污泥泵，將曝氣好 氧生物處理生成的污泥全部回流至厭氧強化預處理池和曝氣池，提高了活性污 泥的濃度和與污水的混合程度，延長了污泥停留時間，有利于脫氮和去除COD。 同時通過對污泥進行厭氧處理，大大減少了污泥的體積，解決了污泥處理的難 題。

　　3、本處理裝置在曝氣池內設置組合填料，在為生化反應微生物提供載體的 同時，具有減少死區百分率，促進污泥沉淀，減少污泥流失功能，提高活性污 泥的濃度。

　　4、本處理裝置在生態塘內設置浮床斜板沉淀組合裝置，浮床和斜板沉淀裝 置的組合，在利于斜板沉淀的同時，促進了浮床植物根區水的流動性，有利于 浮床對污水的凈化。

　　5、本處理裝置設置折流墻，將生態塘分隔成2個串聯的子塘，每個子塘為 進水端窄、出水端變寬近似紡錘形，設置三通導流管使曝氣池由上部進水轉變 為底部進水，通過改變水流路徑延長了污水在處理裝置內的停留反應時間，減 少了死區百分率。

　　6、本處理裝置在生態塘四周岸邊種植樹冠寬大的樹木，夏季在水面上形成 濃濃的樹蔭，可抑制浮游植物的大量生長，防止出水水質惡化。生態塘內同時 設計深水區和淺水區，配置水生植物，放養特定品種的魚類，有利于保障生態 系統的健康穩定。

　　7、本處理裝置除進水和出水管外，均采用液面下進出水，可有效防止表層 漂浮物流入下一個處理單元。

　　8、本處理裝置厭氧強化預處理池、曝氣池內懸掛宜于生物掛膜的組合填料， 可進一步改善生化處理效果，組合填料距液面約30cm-40cm可防止脫落生物膜 排出，影響水質，距池底約50cm可為深度處理預留空間。

　　9、該裝置結構簡單，安裝方便，裝置內無復雜設備。整套裝置只有一個污 泥泵和一臺曝氣泵需要外加能源，節能效果明顯。日常維護主要是對這兩臺泵 的維護，這兩臺泵可以整體拆卸，更換速度快，且不影響設備的運行。裝置全 自動運行，日常無人值守，只需定期檢查。因此具有顯著的經濟和社會效益。

　　本發明優化了傳統厭氧、好氧組合處理工藝，延長了污水停留時間，提高 了污水與活性污泥的混合程度，特別是構建了一種新型生態塘，并將曝氣后沉 淀于塘底的污泥全部回流至厭氧強化預處理池，解決了傳統農村污水處理污泥 產生量大、難處理的問題，具有成本造價低、運行成本低、高效、易推廣等特 點。
