申請日2015.10.23

　　公開(公告)日2016.03.30

　　IPC分類號B01D29/50

　　摘要

　　本實用新型涉及一種家用型隔油井，包括筒體，其特征是：所述筒體呈長方體，所述筒體開設有容納腔，所述筒體的兩個相對的側面上個開設有孔，所述兩個孔分別安裝有進水管和出水管，所述筒體的容納腔內安裝有過濾裝置，所述過濾裝置包括第一過濾網和第二過濾網，所述容納腔內凸設有第一軌槽及第二軌槽，所述第一過濾網及第二過濾網分別活動連接在相應的第一軌槽及第二軌槽，在隔油井的容納腔內設有可隨時安裝與拆卸的第一過濾網和第二過濾網，當家用污水通過第一過濾網和第二過濾網的雙層過濾，減少了油脂、有機物及懸浮沉淀物的流出，從而有利于環境的保護。

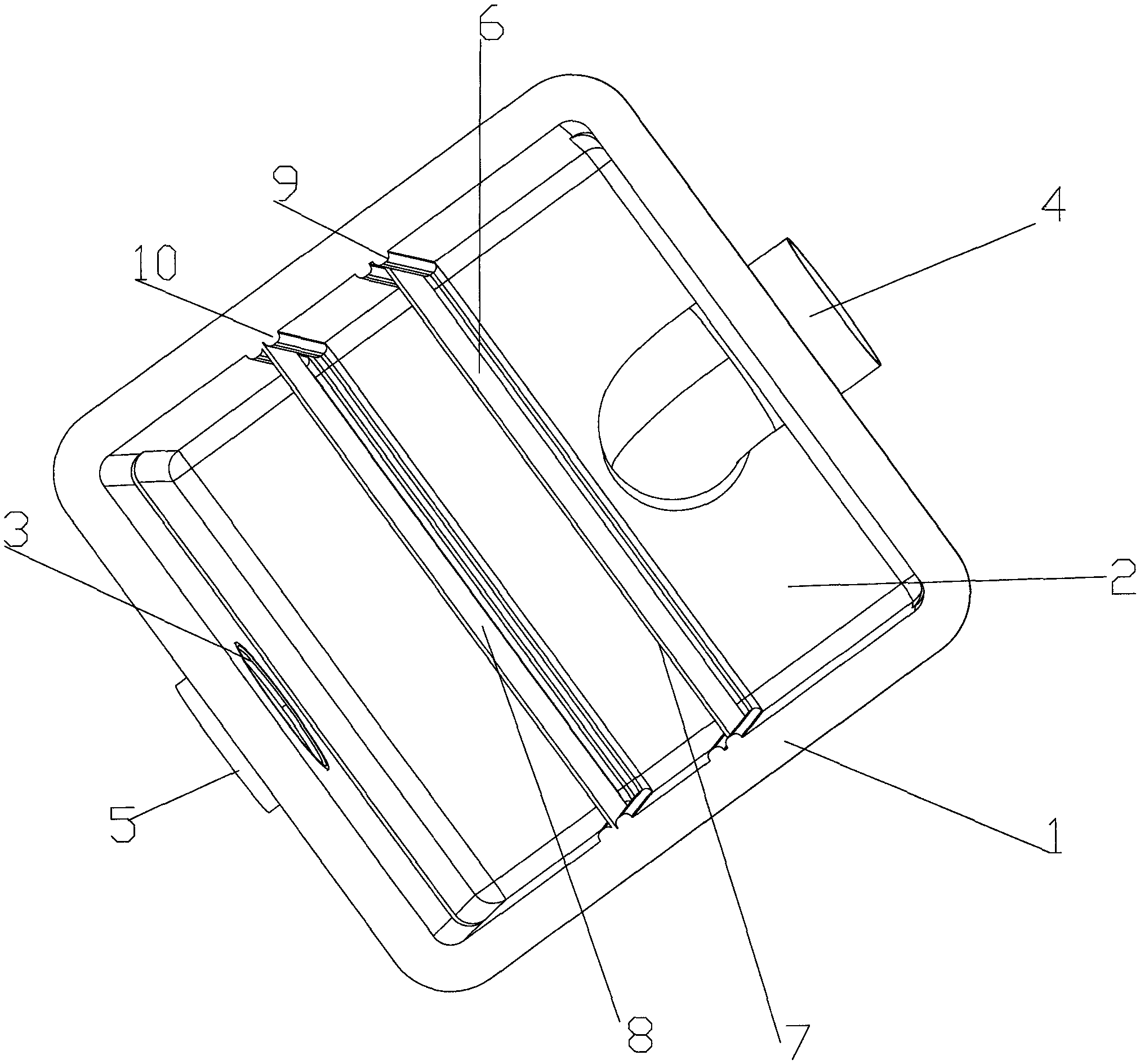

　　摘要附圖

　　權利要求書

　　1.一種家用型隔油井，包括筒體(1)，其特征是：所述筒體(1)呈長方體，所述筒體(1)開設有容納腔(2)，所述筒體(1)的兩個相對的側面上個開設有孔(3)，所述兩個孔(3)分別安裝有進水管(4)和出水管(5)，所述筒體(1)的容納腔(2)內安裝有過濾裝置(6)，所述過濾裝置(6)包括第一過濾網(7)和第二過濾網(8)，所述容納腔(2)內凸設有第一軌槽(9)及第二軌槽(10)，所述第一過濾網(7)及第二過濾網(8)分別活動連接在相應的第一軌槽(9)及第二軌槽(10)。

　　2.根據權利要求1所述的家用型隔油井，其特征是，所述第一過濾網(7)位于第二過濾網(8)的前方且第一過濾網(7)相對的靠近進水管(4)的位置，所述第一過濾網(7)的高度小于第二過濾網(8)的高度。

　　說明書

　　家用型隔油井

　　技術領域

　　本實用新型涉及一種環保領域的家用型隔油井。

　　背景技術

　　隔油井指的是分離、攔集污水中油類物質的小型處理構筑物，目前，廚房在食品菜肴加工制備過程中所排放的水，含有大量食用油脂、有機物及懸浮沉淀物，在長時間沒有回收處理的情況下，會使排水管道進行堵塞，或在排水溝上沉淀有大量食用油脂、有機物及懸浮沉淀物，因此有必要進行改進。

　　實用新型內容

　　針對上述現有技術的現狀，本實用新型所要解決的技術問題在于提供一種提高過濾效果的家用型隔油井。

　　為解決上述問題，本實用新型所提供的家用型隔油井，包括筒體，所述筒體呈長方體，所述筒體開設有容納腔，所述筒體的兩個相對的側面上個開設有孔，所述兩個孔分別安裝有進水管和出水管，所述筒體的容納腔內安裝有過濾裝置，所述過濾裝置包括第一過濾網和第二過濾網，所述容納腔內凸設有第一軌槽及第二軌槽，所述第一過濾網及第二過濾網分別活動連接在相應的第一軌槽及第二軌槽。

　　為了提高產品的過濾效果，所述第一過濾網位于第二過濾網的前方且第一過濾網相對的靠近進水管的位置，所述第一過濾網的高度小于第二過濾網的高度。

　　與現有技術相比，本實用新型的優點在于：在隔油井的容納腔內設有可隨時安裝與拆卸的第一過濾網和第二過濾網，當家用污水通過第一過濾網和第二過濾網的雙層過濾，減少了油脂、有機物及懸浮沉淀物的流出，從而有利于環境的保護。
