申請日2015.10.23

　　公開(公告)日2016.03.23

　　IPC分類號A47L13/10

　　摘要

　　翻譯

　　本實用新型提供了一種化工車間地面除水器，解決了常規手持除水工具清理面積小、效率低，清理效果差，人工勞動強度大的技術問題，技術方案是：該化工車間地面除水器包括刮水板，其技術要點是：所述刮水板的下端設置有橡膠刮水條，刮水板上端焊接有橫梁，橫梁后部設置有兩組用于與叉車叉子前端連接的固定槽座，固定槽座為兩個凹口相對的槽鋼，在槽鋼上端固接帶有鎖緊螺栓的支撐板，橫梁下方設置有兩組滾輪。其通過與叉車組合能夠節省人力，大面積高效對地面污水徹底清除。

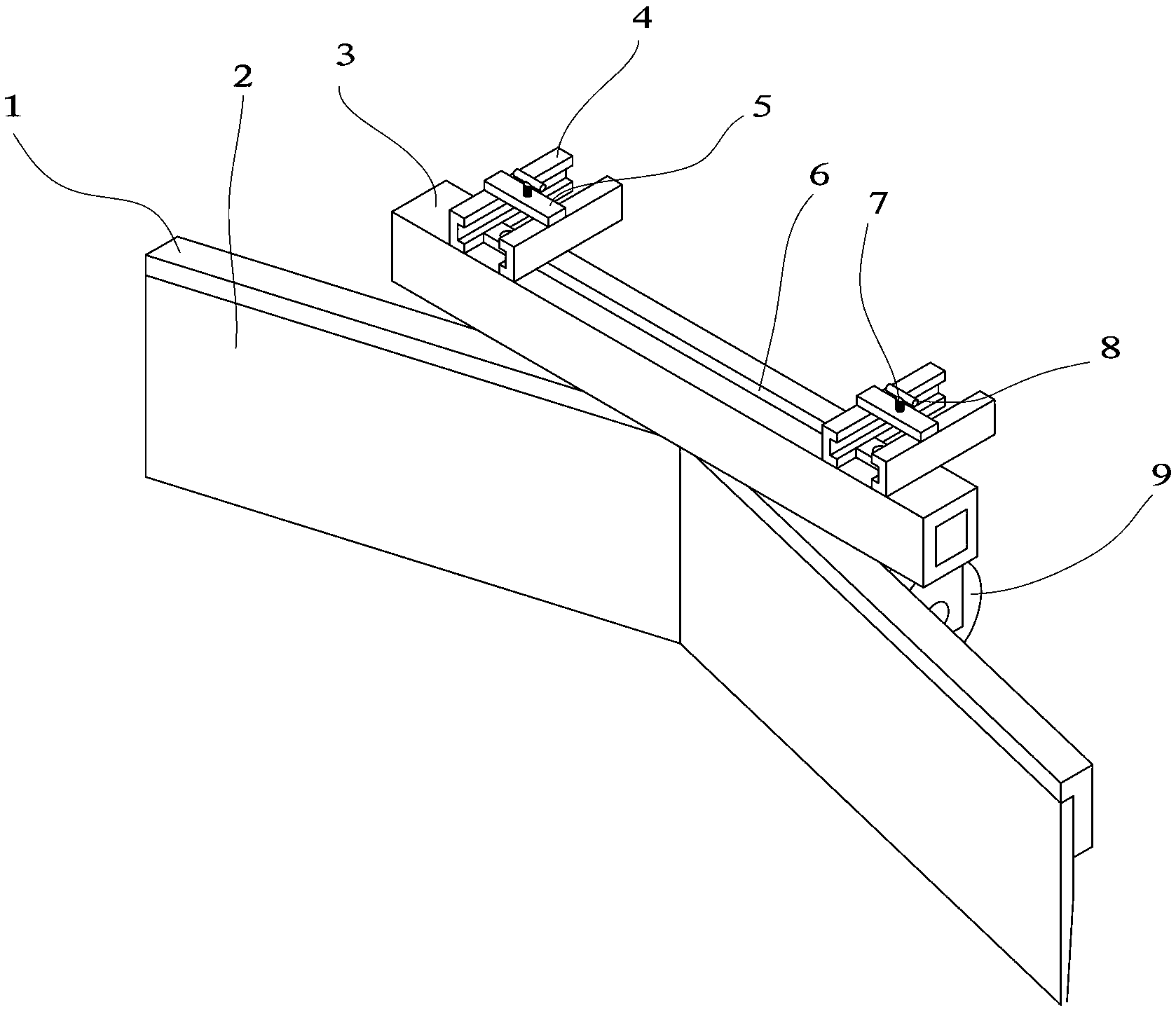

　　摘要附圖

　　權利要求書

　　1.一種化工車間地面除水器，它包括：刮水板，其特征在于：所述刮水板的下端設置有橡膠刮水條，刮水板上端焊接有橫梁，橫梁后部設置有兩組用于與叉車叉子前端連接的固定槽座，固定槽座為兩個凹口相對的槽鋼，在槽鋼上端固接帶有鎖緊螺栓的支撐板，橫梁下方設置有兩組滾輪。

　　2.根據權利要求1所述的化工車間地面除水器，其特征在于：所述刮水板為V字形或弧形。

　　3.根據權利要求1所述的化工車間地面除水器，其特征在于：固定槽座通過滑道及定位螺栓與橫梁固定連接。

　　4.根據權利要求1所述的化工車間地面除水器，其特征在于：所述支撐板上的鎖緊螺栓帶有把手。

　　說明書

　　化工車間地面除水器

　　技術領域

　　本實用新型涉及地面清理機械裝置，特別是一種化工車間地面除水器，適用于組裝在叉車上刮除地面污水。

　　背景技術

　　現代化工產品的加工車間較為寬廣空曠，化工產品的生產藥劑大多包含高分子有機物，在夏季吸潮后附著在地面上，黏度很大，不易清理，通常需要人工用水噴洗清理，由于車間面積較大，常規除水工具相對較小，如人工手持的推板、掃帚、拖布等，需要反復清理才能徹底清刷干凈，清理過程工作量大、強度高，效率低，需要多位清潔人員進行清掃。目前，沒有針對化工車間地面洗刷污水的機械化專用清理工具。另外，常規小型叉車能夠在加工車間內行駛，轉彎靈活，帶有可以升降前叉，但是不具備清理地面積水的功能。

　　發明內容

　　本實用新型的目的是提供一種化工車間地面除水器，解決了常規手持除水工具清理面積小、效率低，清理效果差，人工勞動強度大的技術問題，其通過與叉車組合能夠節省人力，大面積高效對地面污水徹底清除。

　　本實用新型所采用的技術方案是：該化工車間地面除水器包括刮水板，其技術要點是：所述刮水板的下端設置有橡膠刮水條，刮水板上端焊接有橫梁，橫梁后部設置有兩組用于與叉車叉子前端連接的固定槽座，固定槽座為兩個凹口相對的槽鋼，在槽鋼上端固接帶有鎖緊螺栓的支撐板，橫梁下方設置有兩組滾輪。

　　所述刮水板為弧形或V字形。

　　所述固定槽座通過滑道及定位螺栓與橫梁固定連接。

　　所述支撐板上的鎖緊螺栓帶有把手。

　　本實用新型具有的積極效果是：由于本實用新型用于安裝在小型叉車叉子前端，可以利用叉車的機動性和靈活性對地面進行除污水清理;通過刮水板的橡膠刮水條，可以對地面柔性緊密貼合，提高刮水效果;利用橫梁支撐能夠增加刮板長度，擴大清理面積;通過帶有鎖緊結構的固定槽座，方便叉車叉子前端牢固的插入固定;通過滾輪可以輔助調整刮地面的角度，而且還還可以通過控制叉車叉子的升降進行調整高度，因此，通過與叉車組合能夠節省人力，大大降低了工人的勞動強度，提高了工作效率，操作過程得以簡化，其結構簡單，能夠大面積高效對地面污水徹底清除，清理后地面干凈整潔。
