申請日2015.07.15
公開(公告)日2017.02.01
IPC分類號C02F9/08; C02F103/16
摘要
本發明涉及一種廢水處理系統與方法，尤其是一種電鍍廢水處理系統與方法。本發明為了克服常見電鍍廢水處理工藝中忽略COD，以及針對COD的改良工藝存在的投藥量大、反滲透產水率低、能耗大等缺點，提供了一種能高效去除電鍍廢水中的COD的電鍍廢水處理系統與方法,包括分類收集調節單元、物化混凝沉淀單元、加藥系統Ⅰ、反調緩沖池PH值調整單元、加藥系統Ⅱ、UV‑BAF氧化單元、深處理反滲透單元、濃水離子交換單元、排放單元、污泥處理系統以及淡水回用裝置，從而有效去除了電鍍廢水中的COD，具有操作簡單，運行成本低，反滲透產水率高，氧化分解更徹底，處理運行更穩定的優點。
權利要求書
1.一種電鍍廢水處理系統，其特征在于，包括分類收集調節單元(110)、物化混凝沉淀單元(120)、加藥系統Ⅰ(123)、反調緩沖池pH值調整單元(130)、加藥系統Ⅱ(132)、UV-BAF氧化單元(140)、深處理反滲透單元(150)、濃水離子交換單元(160)、排放單元(170)、污泥處理系統(124)以及淡水回用裝置(151);
所述電鍍廢水處理系統中的分類收集調節單元(110)、物化混凝沉淀單元(120)、反調緩沖池pH值調整單元(130)、UV-BAF氧化單元(140)、深處理反滲透單元(150)、濃水離子交換單元(160)、排放單元(170)依次用管道連接，其中，物化混凝沉淀單元(120)還通過管道與污泥處理系統(124)連接，深處理反滲透單元(150)還與淡水回用裝置(151)通過管道連接;

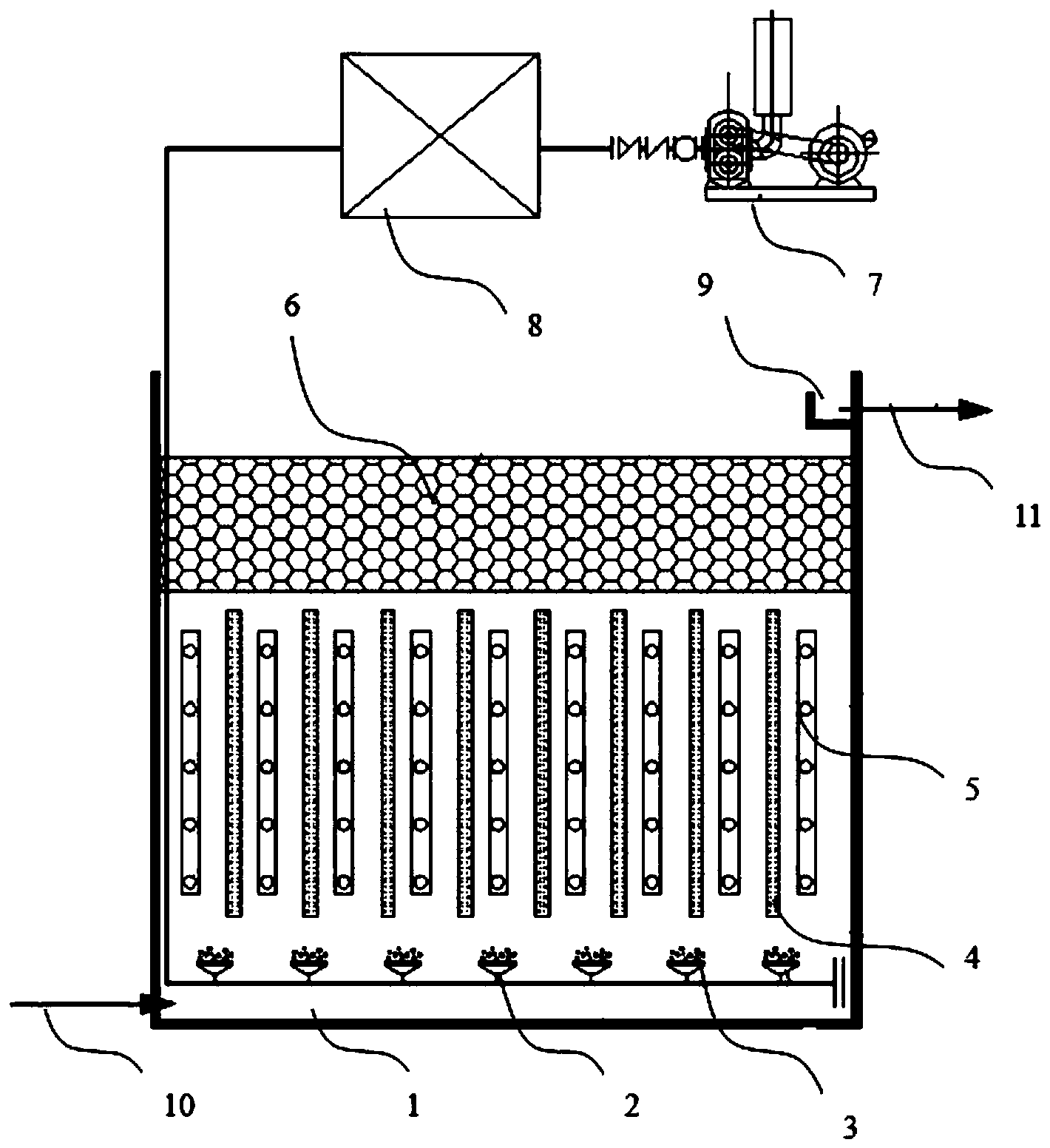

所述UV-BAF氧化單元包括UV-BAF池(1)、UPVC空氣管(2)、微孔曝氣器(3)、活性碳填料(4)、UV光射燈(5)、催化觸媒陶瓷填料層(6)、羅茨風機(7)、UV光解器(8)、出水堰(9)、進水管(10)、排水管(11);
所述進水管(10)與UV-BAF池(1)相連接，所述UPVC空氣管(2)位于UV-BAF池(1)的底部，所述微孔曝氣器(3)與UPVC空氣管(2)相連;所述活性碳填料(4)與所述UV光射燈(5)位于所述UV-BAF池(1)的中部，呈相互間隔的豎直排列，在UV-BAF池(1)的上部設有催化觸媒陶瓷填料層(6)，在所述UV-BAF池(1)的右上角設有出水堰(9)，在所述出水堰(9)上設有排水管(11);所述羅茨風機(7)與UV光解器(8)相連，所述UV光解器(8)與UPVC空氣管(2)相連接;
所述物化混凝沉淀單元(120)包括有機械攪拌機(121)、pH/ORP表(122)、加藥系統Ⅰ(123)，其中加藥系統Ⅰ(123)與混凝沉淀池通過管道連接，機械攪拌機(121)固定安裝在混凝沉淀池中，在混凝沉淀池中還設有pH/ORP表(122);
所述反調緩沖池pH值調整單元(130)包括有pH表(131)、加藥系統Ⅱ(132)，其中所述加藥系統Ⅱ(132)通過管道與反調緩沖池連接，反調緩沖池上設有pH表(131)。
2.根據權利要求1所述的一種電鍍廢水處理系統，其特征在于,所述的UV-BAF池(1)的氣水體積比為6-10。
3.一種電鍍廢水處理方法，其特征在于，包括以下處理步驟：
分類收集調節:除含鎳廢水、含鉻廢水外的其它各股電鍍廢水進行分類收集(110);
物化混凝沉淀:除含鎳廢水、含鉻廢水外的其它各股電鍍廢水進行物化混凝沉淀(120)處理;
反調緩沖池pH值調整:通過加藥系統Ⅰ(123)對廢水加藥，經物化混凝沉淀(120)單元處理后的一部分廢水通過加藥系統Ⅱ(132)加藥后，進入反調緩沖池進行pH值調整單元(130)，經物化混凝沉淀(120)單元處理后產生的污泥進入污泥處理系統(124);
UV-BAF氧化:進入U(xiǎn)V-BAF池(1)，進行UV-BAF氧化，有機物或還原性無機物被氧化分解或轉化，氧化分解成CO2、H2O和無機鹽;
深處理反滲透:經深處理反滲透單元(150)，按產水率60%運行，淡水回用到生產，濃水通過濃水離子交換單元(160)對重金屬離子進行吸附截留后再排放;
還包括所述UV-BAF氧化單元(140)的以下具體步驟：
經反調緩沖池pH值調整單元(130)處理后的電鍍廢水從池底部進入U(xiǎn)V-BAF池(1);
羅茨風機(7)提供壓縮空氣，流經UV光解器(8)，在UV光的作用下，空氣中的O2被激發電離，生成氧化性極強的O3，并通過UPVC空氣管(2)和微孔曝氣器(3)鼓入U(xiǎn)V-BAF池(1)中;
廢水與含有強氧化性的O3的空氣混合，O3通過氣泡的氣液傳質界面向水中傳遞，并溶解生成氧化性更強的羥基OH-，廢水中部分容易氧化的有機物和絕大部分還原性無機物被氧化或分解;
難于氧化的有機物在廢水流經活性碳填料(4)時，被活性碳填料吸附截留;
活性碳吸附的有機物在UV光和溶解在廢水中的羥基OH-的共同作用下被氧化分解，生成CO2、H2O和無機化合物，實現吸附→分解→再生→再吸附的循環;
部分廢水中游離的、未被活性碳吸附的有機物，隨廢水流經催化觸媒陶瓷填料層(6)，在催化觸媒陶瓷填料表面被廢水中殘余的羥基OH-氧化;
經過活性碳吸附并被UV光催化氧化及陶瓷觸媒催化氧化后，廢水中的COD物質得到充分的氧化分解;
廢水通過出水堰(9)，排出UV-BAF池(1)，進入深處理反滲透單元(150)。
說明書
一種電鍍廢水處理系統與方法
技術領域
本發明涉及一種廢水處理系統與方法，尤其是一種電鍍廢水處理系統與方法。
背景技術
電鍍廢水的處理，通常情況下，首先考慮到的是對重金屬離子的處理。電鍍廢水處理中最常用、最傳統的技術是物化沉淀法，這也是最經濟實用和成熟的處理工藝。隨著對電鍍行業環保要求的提高，很多地區要求電鍍行業廢水處理后回用率不得低于60%，而電鍍企業本身也有增產不增污的需要，因此在常規物化沉處理的基礎上，增加了深度處理反滲透回用工藝。目前在電鍍廢水處理中，各類型廢水都是單獨收集和處理。前處理廢水因?yàn)楹珻OD物質較高，普遍認為不適合進入反滲透回用，而按《電鍍污染物排放標準》21900-2008〉的規定，含鎳、含鉻等一類污染物廢水必須單獨處理達標。對含鎳廢水和含鉻廢水的回用處理技術已經十分成熟，因此，提高廢水回用率主要處理對象是前處理廢水以及其它類型的電鍍廢水(如鍍鋅廢水、鍍銅廢水、含氰廢水等)。
目前這部分類型電鍍廢水回用-達標最普遍的處理工藝流程如圖1所示。
這種工藝的最大問題是忽略了電鍍廢水中的COD，在實際運行過程中，物化沉淀后廢水中COD含量高達100mg/L以上，造成活性碳很快飽和、離子交換樹脂中毒、反滲透膜堵塞等一系列問題，并且反滲透濃水COD嚴重超標，遠遠達不到排放要求。根據國家環境保護總局和國家質量檢驗檢測總局發布的《電鍍污染物排放標準》21900-2008〉的規定，電鍍廢水COD排放限值為80mg/1。
在實際運行中，隨著COD問題的突顯，在上述常見的電鍍廢水處理工藝的基礎上，衍生發展了處理電鍍廢水中的COD的改良工藝1，如圖2所示和處理電鍍廢水中的COD的改良工藝2，如圖3所示。
在改良工藝1中，芬頓氧化雖然解決了進膜前對COD的要求，但芬頓氧化需要進行調酸和后續沉淀調堿過程，投藥量大，并且大量地增加了廢水中的離子濃度，造成反滲透產水率低，往往不能滿足回用60%要求，或者強制多次循環反滲透，但運行電耗成本急速上升而回用水水質下降。
在改良工藝2中，解決了反滲透濃水COD達標排放的問題，但對反滲透膜前水質COD問題仍然存在。
還有其它采用活性碳吸附、電解等處理方法，均不夠?qū)嵱谩?/P>
發明內容
(1)要解決的技術問題
本發明為了克服常見電鍍廢水處理工藝中忽略COD，以及針對COD的改良工藝存在的投藥量大、產水率低、能耗大以及效率低的缺點，本發明要解決的技術問題是提供一種能高效去除電鍍廢水中的COD的電鍍廢水處理系統與方法。
(2)技術方案
1.為了解決上述技術問題，本發明提供了這樣一種電鍍廢水處理系統，包括分類收集調節單元、物化混凝沉淀單元、加藥系統Ⅰ、反調緩沖池PH值調整單元、加藥系統Ⅱ、UV-BAF氧化單元、深處理反滲透單元、濃水離子交換單元、排放單元、污泥處理系統以及淡水回用裝置;
所述電鍍廢水處理系統中的分類收集調節單元、物化混凝沉淀單元、反調緩沖池PH值調整單元、UV-BAF氧化單元、深處理反滲透單元、濃水離子交換單元、排放單元依次用管道連接，其中，物化混凝沉淀單元還通過管道與污泥處理系統連接，深處理反滲透單元還與淡水回用裝置通過管道連接;
所述UV-BAF氧化單元包括UV-BAF池、UPVC空氣管、微孔曝氣器、活性碳填料、UV光射燈、催化觸媒陶瓷填料層、羅茨風機、UV光解器、出水堰、進水管、排水管;
所述進水管與UV-BAF池相連接，所述UPVC空氣管位于UV-BAF池的底部，所述微孔曝氣器與UPVC空氣管相連;所述活性碳填料與所述UV光射燈位于所述UV-BAF池的中部，呈相互間隔的豎直排列，在UV-BAF池的上部設有催化觸媒陶瓷填料層，在所述UV-BAF池的右上角設有出水堰，在所述出水堰上設有排水管;所述羅茨風機與UV光解器相連，所述UV光解器與UPVC空氣管相連接;
所述物化混凝沉淀單元包括有機械攪拌機、PH/ORP表、加藥系統Ⅰ，其中加藥系統Ⅰ與混凝沉淀池通過管道連接，機械攪拌機固定安裝在混凝沉淀池中，在混凝沉淀池中還設有PH/ORP表;
所述反調緩沖池PH值調整單元包括有PH表、加藥系統Ⅱ，其中所述加藥系統Ⅱ通過管道與反調緩沖池連接，反調緩沖池上設有PH表。
所述的UV-BAF池1的氣水體積比為6-10。
一種電鍍廢水處理方法，包括以下處理步驟：
分類收集調節:除含鎳廢水、含鉻廢水外的其它各股電鍍廢水進行分類收集;
物化混凝沉淀:除含鎳廢水、含鉻廢水外的其它各股電鍍廢水進行物化混凝沉淀處理;
反調緩沖池PH值調整:通過加藥系統Ⅰ對廢水加藥，經物化混凝沉淀單元處理后的一部分廢水通過加藥系統Ⅱ加藥后，進入反調緩沖池進行PH值調整單元，經物化混凝沉淀單元處理后產生的污泥進入污泥處理系統;
UV-BAF氧化:進入U(xiǎn)V-BAF池(1)，進行UV-BAF氧化，有機物或還原性無機物被氧化分解或轉化，氧化分解成CO2、H2O和無機鹽;
深處理反滲透:經深處理反滲透單元，按產水率60%運行，通過淡水回用裝置將淡水用到生產環節中，濃水通過濃水離子交換單元對重金屬離子進行吸附截留后再排放。
優選地，所述步驟4)UV-BAF氧化的具體步驟包括：
�、俳�(jīng)反調緩沖池PH值調整單元處理后的電鍍廢水從池底部進入U(xiǎn)V-BAF氧化池;
�、诹_茨風機提供壓縮空氣，流經UV光解器，在UV光的作用下，空氣中的O2被激發電離，生成氧化性極強的O3，并通過UPVC空氣管和微孔曝氣器鼓入U(xiǎn)V-BAF池中;
�、蹚U水與含有強氧化性的O3的空氣混合，O3通過氣泡的氣液傳質界面向水中傳遞，并溶解生成氧化性更強的羥基OH-，廢水中部分容易氧化的有機物和絕大部分還原性無機物被氧化或分解;
④難于氧化的有機物在廢水流經活性碳填料時，被活性碳填料吸附截留;
�、莼钚蕴嘉降挠袡C(jī)物在UV光和溶解在廢水中的羥基OH-的共同作用下被氧化分解，生成CO2、H2O和無機化合物，活性碳得到再生，實現吸附→分解→再生→再吸附的循環;
�、薏糠謴U水中游離的、未被活性碳吸附的有機物，隨廢水流經陶瓷填料層，在催化觸媒陶瓷填料表面被廢水中殘余的羥基OH-氧化;
�、呓�(jīng)過活性碳吸附并被UV光催化氧化及陶瓷觸媒催化氧化后，廢水中的COD物質得到充分的氧化分解;
�、鄰U水通過出水堰，排出UV-BAF氧化池，進入深處理反滲透單元。
優選地，電鍍廢水在步驟4)的停留時間應控制在4-6小時。
工作原理：電鍍產生的廢水進入電鍍廢水處理系統后流經各單元的順序依次是：分類收集調節單元、物化混凝沉淀單元、反調緩沖池PH值調整單元、UV-BAF氧化單元、深處理反滲透單元、濃水離子交換單元、排放單元，其中，物化混凝沉淀單元產生的污泥進入污泥處理系統，經深處理反滲透單元處理獲得的淡水直接進入淡水回用環節;除含鎳廢水、含鉻廢水外的其它各股電鍍廢水分類收集并進行物化沉淀處理;在反調緩沖池中對電鍍廢水化學混凝反應加藥并對電鍍廢水PH值進行反調;在UV-BAF池中對電鍍廢水進行UV-BAF氧化，有機物或還原性無機物被氧化分解或轉化，氧化分解成CO2、H2O和無機鹽，從而達到去除COD的目的，而又無需向廢水中投加離子物質，廢水中的COD降至30mg/L以下;經深處理反滲透，按產水率60%運行，將淡水回用到生產中，濃水則進行陽離子交換，對重金屬離子進行吸附截留并達到達標排放標準后排放。
(3)有益效果
本發明的有益效果是：
1)電鍍廢水回用-達標排放項目中使用UV-BAF工藝處理COD，解決了以往電鍍廢水回用-達標排放中COD物質造成深度處理反滲透回用系統運行效果差和反滲膜使用壽命短的問題，并解決了反滲透濃水COD不能達標排放的問題。
2)與芬頓氧化工藝相比，無需將廢水PH從9左右加酸調至4，經芬頓氧化后又必須加堿將PH再調至9～10進行混凝沉淀的環節。在操作簡單，運行成本低。
3)UV-BAF工藝最大的優勢是在去除COD過程中，使用的是空氣和電能，無需向廢水中添加溶解型離子化合物，從而不會增加廢水的總的離子濃度，這對提高反滲透產水率有非常大的作用。
4)與芬頓氧化工藝相比，UV-BAF工藝對有機物的氧化能力更強，氧化分解更徹底，處理運行也更穩定。COD物質是先被活性碳填料吸附，然后進行催化氧化。活性碳吸附有一個緩沖作用，對廢水COD濃度變化有更強的抗沖擊能力。
5)與MBR膜生物反應器工藝相比，UV-BAF工藝對有機物是直接氧化分解形成最終產物，運行穩定。而MBR膜生物反應器中MBR膜只是對COD物質過濾截留，被截留的COD物質并不能全部被生物分解，最終形成累積而導致運行不穩定。
