申請日2015.08.24

　　公開(公告)日2015.11.18

　　IPC分類號E03F1/00; E03C1/12

　　摘要

　　本發明提供了一種小區式生活廢水再循環利用的節水系統，主要包括生活廢水收集系統、過濾儲存系統、回收水室內再利用系統和回收水室外再利用系統。其特點是收集生活廢水，凈化后用于室內馬桶、室外小區免費洗車場和小區綠化場。本發明通過將凈化的回收水用于室內的馬桶、室外的小區綠化場和小區免費洗車場，實現回收水的再利用，又可降低居民的生活成本;通過將小區綠化場和小區免費洗車場設計在吸水綠地上，實現補充地下水、回收水資源的再利用及生態環境的保護;通過過濾器過濾凈化收集的生活廢水、提高再利用回收水的水質;通過增加泵保證小區回收水儲水池的水輸送到室內回收水管和室外回收水管。

　　權利要求書

　　1.一種小區式生活廢水再循環利用的節水系統，主要包括生活廢水收集系統、過濾儲存系統、回收水室內再利用系統和回收水室外再利用系統，其特征在于：所述生活廢水收集系統主要由單元樓回收水主管和室內回收水支管組成，同一單元樓內各室內回收水支管分別與單元樓回收水主管相連，室內回收水支管依次與室內的拖把池排水管、洗澡排水管、洗衣機排水管、洗手洗臉盆、洗菜洗碗盆和凈水器廢水管相連;所述過濾儲存系統分別由過濾器、小區回收水儲水池和小區廢水管組成，各單元樓回收水主管連接到過濾器，經過濾器后的干凈水輸送到小區回收水儲水池，而污水輸送到小區廢水管;所述回收水室內再利用系統主要由增加泵、室內回收水管和馬桶組成，室內回收水管一端經增加泵與小區回收水儲水池相連，其另一端連接到各室內的馬桶;所述回收水室外再利用系統主要由增加泵、室外回收水管、吸水綠地、小區免費洗車場和小區綠化場組成，小區回收水儲水池經增加泵與室外回收水管相連，室外回收水管引入到吸水綠地，吸水綠地上設有小區綠化場和小區免費洗車場。

　　說明書

　　一種小區式生活廢水再循環利用的節水系統

　　技術領域

　　本發明涉及一種小區式生活廢水再循環利用的節水系統，尤其涉及一種通過將凈化的回收水用于室內的馬桶、室外的小區綠化場和小區免費洗車場，實現回收水的再利用，又可降低居民的生活成本;通過將小區綠化場和小區免費洗車場設計在吸水綠地上，實現補充地下水、回收水資源的再利用及生態環境的保護;通過過濾器過濾凈化收集的生活廢水、提高再利用回收水的水質;通過增加泵保證小區回收水儲水池的水輸送到室內回收水管和室外回收水管，屬于小區節水的技術研發領域。

　　背景技術

　　隨著城市建設的快速發展，小區的建設越來越受到人們的重視，但人們往往側重于生活便利的智能化小區建設，而忽視了節能系統的建設，如小區節水系統。目前城市馬桶的用水量高達30%以上，此外還有綠色小區建設帶來的綠化用水量也較高，如將我們的生活廢水經簡單過濾后用于馬桶、綠化等，可響應國家的"加強節約和保護，實現水資源的可持續利用"的號召。

　　因此，為實現小區節水系統的開發建設，需從整個小區的用水系統進行綜合考慮，設計出一種生活廢水再循環利用的小區節水系統。

　　發明內容

　　本發明針對現有小區生活廢水嚴重的問題，提供了一種可有效解決上述問題的一種小區式生活廢水再循環利用的節水系統。

　　本發明的一種小區式生活廢水再循環利用的節水系統采用以下技術方案：

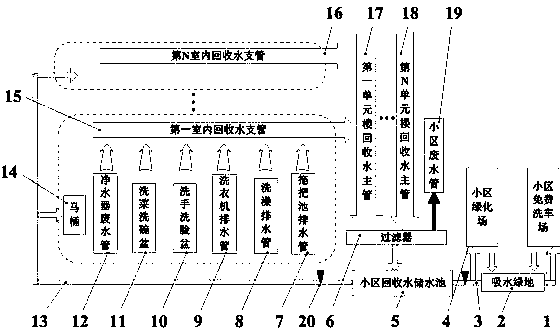

　　一種小區式生活廢水再循環利用的節水系統，主要包括生活廢水收集系統、過濾儲存系統、回收水室內再利用系統和回收水室外再利用系統，所述生活廢水收集系統主要由單元樓回收水主管和室內回收水支管組成，同一單元樓內各室內回收水支管分別與單元樓回收水主管相連，室內回收水支管依次與室內的拖把池排水管、洗澡排水管、洗衣機排水管、洗手洗臉盆、洗菜洗碗盆和凈水器廢水管相連;所述過濾儲存系統分別由過濾器、小區回收水儲水池和小區廢水管組成，各單元樓回收水主管連接到過濾器，經過濾器后的干凈水輸送到小區回收水儲水池，而污水輸送到小區廢水管;所述回收水室內再利用系統主要由增加泵、室內回收水管和馬桶組成，室內回收水管一端經增加泵與小區回收水儲水池相連，其另一端連接到各室內的馬桶;所述回收水室外再利用系統主要由增加泵、室外回收水管、吸水綠地、小區免費洗車場和小區綠化場組成，小區回收水儲水池經增加泵與室外回收水管相連，室外回收水管引入到吸水綠地，吸水綠地上設有小區綠化場和小區免費洗車場。

　　本發明在單元樓回收水主管和小區回收水儲水池間設有過濾器，通過這種設置實現生活廢水的過濾凈化、提高再利用回收水的水質，即通過過濾器對各單元樓回收水主管中的生活廢水進行簡單的凈化，將凈化后的干凈水儲存到小區回收水儲水池，以便后續室內馬桶、室外小區綠化場和小區免費洗車場使用，防止生活廢水中的臟物堵塞馬桶、污染小區綠化場中的綠化物、及磨損小區免費洗車場中車輛;而凈化后的污水輸送到小區廢水管并排出。

　　本發明在小區回收水儲水池與室內回收水管、室外回收水管間設有增加泵，以使小區回收水儲水池中的干凈水通過增壓、克服重力輸送到室內回收水管和室外回收水管，保證后續馬桶、小區綠化場和小區免費洗車場的使用。

　　本發明將凈化的回收水用于室內的馬桶、室外的小區綠化場和小區免費洗車場，通過這種設計既可實現回收水的再利用，又可降低居民的生活成本，即將凈化的回收水通過室內回收水管輸送到各室內的馬桶，供居民免費使用，以及通過室外回收水管輸送到小區綠化場和小區免費洗車場，供小區的綠化和免費自助洗車用水，這樣既可使回收水代替生活水、起到節水目的，又可免費使用、降低生活成本。

　　本發明將小區綠化場和小區免費洗車場設計在吸水綠地上，通過這種設計實現補充地下水源，即綠化的水和洗車水可通過吸水綠地滲透到地下，既可補充地下水，又可促進回收水資源的再利用及生態環境的保護。

　　本發明的有益效果是：通過將凈化的回收水用于室內的馬桶、室外的小區綠化場和小區免費洗車場，實現回收水的再利用，又可降低居民的生活成本;通過將小區綠化場和小區免費洗車場設計在吸水綠地上，實現補充地下水、回收水資源的再利用及生態環境的保護;通過過濾器過濾凈化收集的生活廢水、提高再利用回收水的水質;通過增加泵保證小區回收水儲水池的水輸送到室內回收水管和室外回收水管。
