申請日2015.10.23
公開(公告)日2016.01.13
IPC分類號C02F9/10; C02F1/02; C02F1/40; C02F103/10
摘要
一種海上油田油井酸化返排液處理工藝及處理裝置,其將采油樹井口出來的酸化返排液減壓后升溫;加入破乳劑和反相破乳劑,送入高效分離器進行油、氣、水、泥分離;將分離出的含油污水加入水處理劑后送入油水分離器,油水分離器出來的水加入PH值調節劑進入壓力反應器反應,反應后進入高速兩相分離機進行泥、水分離,分離出的水進行精細過濾,高效分離器排出的油加入破乳劑、除硫劑后,進入游離水脫除器脫水,油相出口來油經油泵、高級強化破乳器進入高速三相分離機脫水、脫泥,排油由高速三相分離機的余壓進海上采油平臺閉排系統。本發明處理效率高,占用空間小,在海上平臺間運輸、吊裝方便,結合高效化學藥劑,使酸化返排液快速處理達到預期指標。

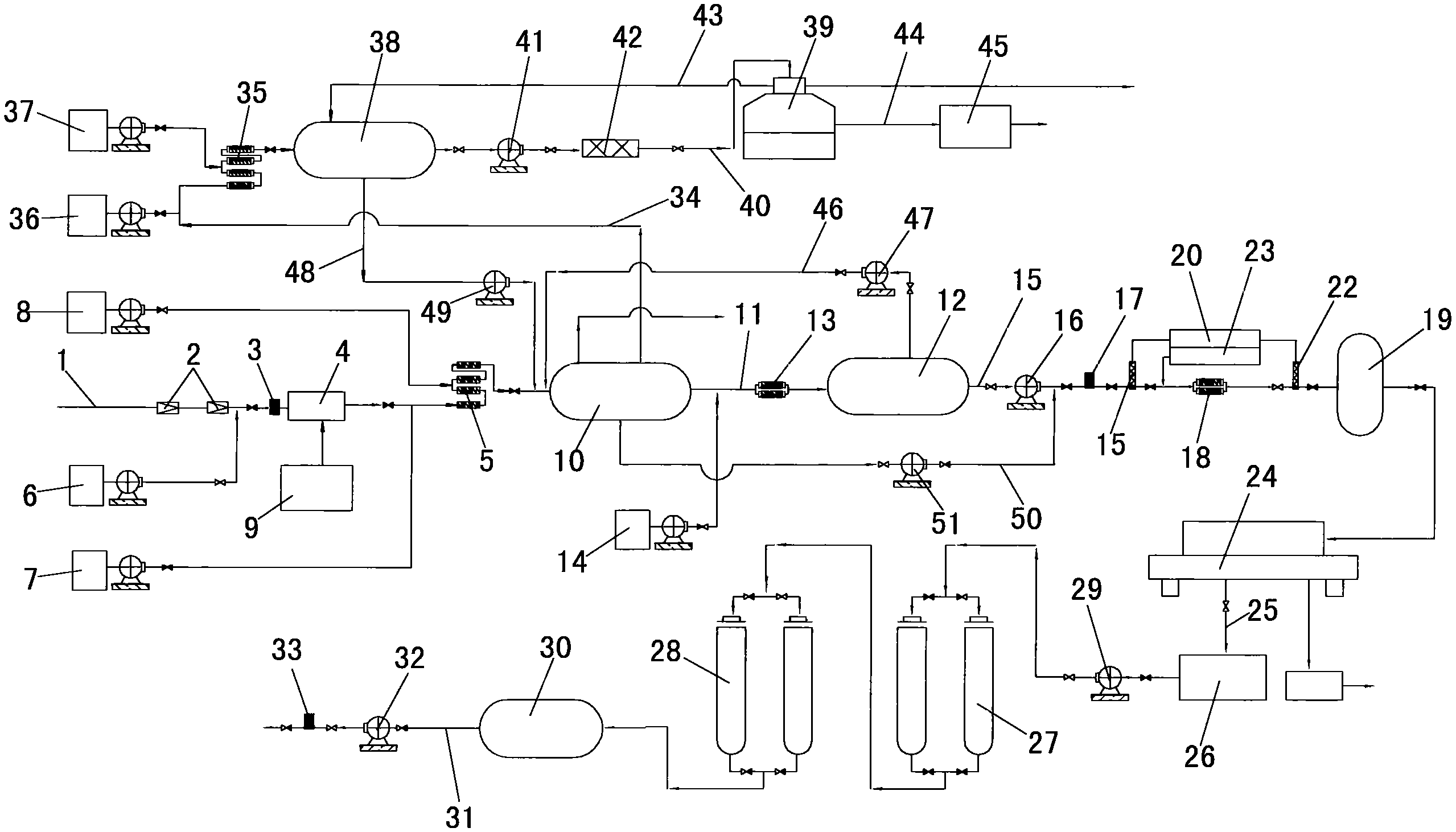

摘要附圖
權利要求書
1.一種海上油田油井酸化返排液處理工藝,其特征在于,包括如下步驟:
(1)首先將采油樹井口出來的酸化返排液來液經過降壓后加熱升溫;
(2)之后加入破乳劑和反相破乳劑,輸送至高效分離器中進行油、氣、污水 、泥分離;
(3)將高效分離器出來的含油污水加入水處理劑后輸送至油水分離器中,油水分離器出來的水中加入PH值調節劑進入壓力反應器反應,反應后進入高速兩相分離機進行泥、水分離,分離出的水進行精密過濾,之后輸出至海上采油平臺注水系統,高效分離器排出的油加入破乳劑、除硫劑后,進入游離水脫除器進一步脫水,出油經油泵、高級強化破乳器進入高速三相分離機最終脫水、脫泥,排油由高速三相分離機的余壓進海上采油平臺閉排罐。
2.如權利要求1所述的海上油田油井酸化返排液處理工藝,其特征在于,所述步驟(1) 將井口的酸化返排液來液壓力降至0.2~0.8MPa,降壓后的酸化返排液溫度升溫到45℃。
3.如權利要求1所述的海上油田油井酸化返排液處理工藝,其特征在于,所述步驟(3) 中高速兩相分離機分離出的水依次經一級精細過濾器、二級精細過濾器后進入凈化水罐。
4.如權利要求1所述的海上油田油井酸化返排液處理工藝,其特征在于,所述步驟(3) 中油水分離器排出的油,通過收油泵打回高效分離器重新處理,所述游離水脫除器脫出的水經底水泵打回高效分離器重新處理。
5.一種如權利要求1-4之一所述的海上油田油井酸化返排液處理工藝的處理裝置,其特征在于,包括進液管匯,所述進液管匯上由前向后依次設有減壓閥、第一流量計、換熱器及第一管道混合器,所述進液管匯上位于減壓閥與第一流量計之間的部分通過管路與緩蝕劑加藥裝置連通,所述進液管匯上位于換熱器與第一管道混合器之間的部分通過管路與破乳劑加藥裝置和反相破乳劑加藥裝置連通,所述換熱器與電加熱設備連接,所述第一管道混合器的出口通過管路與高效分離器的進液口連通,所述高效分離器的排水口通過第一排水管與油水分離器的進液口連通,所述第一排水管上設有第二管道混合器,所述第二管道混合器的進口通過管路與清水劑加藥裝置連通,所述油水分離器的排水口連接第二排水管,所述第二排水管上由前向后依次連接第一提升泵、第二流量計、第三管道混合器和壓力反應器,所述第三管道混合器的進口通過管路與pH值調節裝置連接,所述壓力反應器通過管路與高速兩相分離機的進液口連通,所述高速兩相分離機的排水口通過第三排水管與緩沖水箱的進水口連通,所述緩沖水箱的出水口通過管路及第二提升泵與一級精細過濾器和二級精細過濾器連通,所述二級精細過濾器的出水口與凈化水罐連通,所述凈化水罐的出水口通過第四排水管與注水系統連通,所述第四排水管上設有外輸泵和第三流量計,所述高效分離器的排油口通過第一排油管與第四管道混合器的進口連通,所述第四管道混合器的進口分別通過管路與破乳劑加藥裝置、除硫劑加藥裝置連通,所述第四管道混合器的出口與游離水脫除器的進液口連通,所述游離水脫除器的出油口與高速三相分離機的進液口之間連接有出油管,所述出油管上由前向后連接有油泵和高級強化破乳器,所述游離水脫除器的排油口通過第二排油管至閉排罐,所述第二排油管與高速三相分離機連通。
6.如權利要求5所述的海上油田油井酸化返排液處理裝置,其特征在于,所述第二排水管上位于第三管道混合器的前、后部分別設有pH前饋探頭和pH后饋探頭,所述pH前饋探頭和pH后饋探頭之間連接有pH控制器,所述pH控制器與pH值調節裝置連接。
7.如權利要求6所述的海上油田油井酸化返排液處理裝置,其特征在于,所述高速三相分離機的排泥口通過第一排泥管至排泥箱,所述第一排泥管上設有螺旋輸送機。
8.如權利要求7所述的海上油田油井酸化返排液處理裝置,其特征在于,所述油水分離器的排油口通過第三排油管與高效分離器的進液口連通,所述第三排油管上設有收油泵。
9.如權利要求8所述的海上油田油井酸化返排液處理裝置,其特征在于,所述游離水脫除器的回水口通過回收水管與高效分離器的進液口連通,所述回收水管上設有底水泵。
10.如權利要求9所述的海上油田油井酸化返排液處理裝置,其特征在于,所述高效分離器的排泥口通過第二排泥管與第二排水管連通,所述第二排泥管上設有排泥泵。
