申請日2015.07.15

　　公開(公告)日2017.09.22

　　IPC分類號B01D24/20

　　摘要

　　一種用于廚房廢水凈化的水平式快速過濾系統，由上端開口的儲水系統、上端開口的槽式凈化系統和上端開口的尾水收集系統組成，儲水系統在水平方向上依次與槽式凈化系統和尾水收集系統相連通，本系統占地面積小，適合家庭廚房廢水的凈化，凈化效果好，將有助于降低進入化糞池的廢水量，從而增加化糞池糞污中營養物質的濃度，改善糞污的農用價值，有利于減少污染物排放的同時，實現資源的循環利用。

　　權利要求書

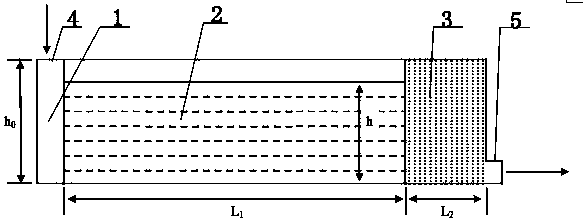

　　1.一種用于廚房廢水凈化的水平式快速過濾系統，其特征在于：由上端開口的儲水系統(1)、上端開口的槽式凈化系統(2)和上端開口的尾水收集系統(3)組成，儲水系統(1)在水平方向上依次與槽式凈化系統(2)和尾水收集系統(3)相連通，儲水系統(1)為內置有直徑大于3cm的卵石構成的初級過濾系統，槽式凈化系統(2)為內置有厚度為14-22cm的煤渣構成的次級過濾系統，尾水收集系統(3)為內置有透水率為0.288 cm /d的細沙構成的三級過濾系統，細沙段的高度與進水端的高度一致，在儲水系統(1)上設有進水端(4)，進水端的高度為15-25cm，在尾水收集系統上設有出水端(5)。

　　2.如權利要求1所述的一種用于廚房廢水凈化的水平式快速過濾系統，其特征在于：所述的煤渣構成的煤渣段的長度為1.5m。

　　3.如權利要求1所述的一種用于廚房廢水凈化的水平式快速過濾系統，其特征在于：所述的細沙構成的細沙段的長度為0.3m。

　　4.如權利要求1所述的一種用于廚房廢水凈化的水平式快速過濾系統，其特征在于：所述的儲水系統(1)內還置有過濾顆粒。

　　說明書

　　一種用于廚房廢水凈化的水平式快速過濾系統

　　技術領域

　　本發明涉及一種生活廢水凈化系統，尤其適合家庭廚房生活廢水的凈化，具體說的是一種用于廚房廢水凈化的水平式快速過濾系統。

　　背景技術

　　糞肥曾經是我國傳統農業的重要肥源。現代家庭生活廣泛使用衛浴設施，家庭生活廢水往往統一通過化糞池進行排放，這一生活污水處理方案極大地稀釋了糞肥的養分濃度，使得家庭生活所生產的糞肥失去使用價值。

　　家庭生活中所產生的廢水中，廚房廢水占有很大比重。如果能夠在家庭的水平上實現對廚房廢水的凈化，不但可以減少進入化糞池的廢水量，從而提高化糞池中糞肥的養分濃度，也可有效降低家庭生活廢水排放量，有利于減輕家庭生活的環境效應。

　　傳統適用于家庭生活污水凈化的方案主要包括垂直流人工濕地、厭氧發酵罐等技術。垂直流人工濕地強制污水以垂直方向流經人工濕地，有效降低了人工濕地的占地面積;但由于對水流的垂向流動方向的限制，污水在人工濕地中的流程短，如果不對流速進行限制，以增加污水在人工濕地中的停留時間，就難以獲得較好的凈化效果。因此，垂直流人工濕地需要在凈化效率與占地面積之間進行協調，而結果往往導致最終設施的占地面積較大，并不適宜家庭生活污水的處理。家庭式厭氧發酵罐在一些發達國家使用較多，多用于單家獨院的生活污水處理。由于采用厭氧發酵，罐體埋設在地表以下，不占用地面面積，在家庭生活污水凈化過程中有很大的優勢。然而，該設置對污水中營養鹽的去除機制主要依賴微生物固定，因此對污水中磷的去除效果不佳，而磷是地表水水質管理中的關鍵因子，是導致水體富營養化的關鍵營養鹽。

　　在有機物質的礦化分解過程中，有氧分解往往較厭氧分解速度快。人工濕地和厭氧發酵罐都是主要依靠厭氧發酵對有機物質進行凈化的，因此其設施體積往往比較大。廚房廢水中主要是懸浮顆粒有機物質、水溶性易分解有機物。如果能有效地把這些有機物質從廢水中分離出來，讓它們暴露在富氧的環境下，就有可能實現即快速實現廚房廢水的凈化，又快速凈化所截流的COD。為此，以潛流式人工濕地的設計原理為基礎，以“污染物分離-有氧分解”這一理念為指導，設計了一種新的用于廚房廢水凈化的快速過濾系統。

　　發明內容

　　本發明所要解決的技術問題是提供一種用于廚房廢水凈化的水平式快速過濾系統，快速有效的凈化廚房污水。

　　為實現上述技術目的，本發明所采用的技術方案是：一種用于廚房廢水凈化的水平式快速過濾系統，由上端開口的儲水系統、上端開口的槽式凈化系統和上端開口的尾水收集系統組成，儲水系統在水平方向上依次與槽式凈化系統和尾水收集系統相連通，儲水系統為內置有直徑大于3cm的卵石構成的初級過濾系統，槽式凈化系統為內置有厚度為14-22cm的煤渣構成的次級過濾系統，尾水收集系統為內置有透水率為0.288 cm /d的細沙構成的三級過濾系統，在儲水系統上設有進水端，進水端的高度為15-25cm，在尾水收集系統上設有出水端。

　　本發明所述的煤渣構成的煤渣段的長度為1.5m。

　　本發明所述的細沙構成的細沙段的長度為0.3m。

　　本發明細沙段的高度與進水端的高度一致。

　　本發明所述的儲水系統內還置有過濾顆粒。

　　本發明的有益效果是：該凈化系統的突出優勢，占地面積小，適合家庭廚房廢水的凈化，凈化效果好。
