申請日2015.07.15

　　公開(公告)日2017.05.10

　　IPC分類號C02F9/14; C02F11/12; C02F11/14

　　摘要

　　一種含毒害物質的煉焦化學工業污水的處理工藝及設備。本發明包括預處理步驟、生化處理步驟、深度處理步驟、污泥處理步驟。設備由隔油裝置、氣浮裝置、厭氧水解裝置、一體化生化反應器、反應池、混凝池、絮凝池、沉淀池、污泥儲池、污泥脫水機組成。所述隔油裝置與氣浮裝置、厭氧水解裝置、一體化生化反應器串聯連接，一體化生化反應器與反應池、混凝池、絮凝池、沉淀池串聯連接，反應池配套有石灰投加裝置，混凝池配套有混凝劑投加裝置，絮凝池配套有絮凝劑投加裝置。本發明的優點是采用多道處理工藝，對含有毒害物質的煉焦化學工業污水進行無害化處理，是一種安全、低成本、低運行費用的環保設備。

　　權利要求書

　　1.一種含毒害物質的煉焦化學工業污水的處理工藝，包括下列步驟：

　　(1)將污水輸入隔油池，油水分離后污水流入調節池，油污輸入污油池;

　　(2)污水經污水提升泵提升至氣浮池做氣浮處理，降低污水中揮發酚、油類和膠體物質;

　　(3)經氣浮處理后的污水流入?yún)捬跛�解裝置，將難生化降解的有機物轉化為易降解的可溶性小分子有機物，提高污水的可生化性，厭氧水解裝置的污水輸入一體化生化反應器中;

　　(4)在一體化生化反應器中，利用好氧微生物的代謝作用，將有機物降解成為CO2、H2O及無機化合物，將氨氮降解成氮氣，清水直接從一體化生化反應器的沉淀區出水堰排出;

　　(5)經一體化生化反應器處理后的污水進入反應池、混凝池、絮凝池、沉淀池進行深度處理，在反應池中投加石灰，在混凝池投加混凝劑，在絮凝池投加絮凝劑，在沉淀池進行固液分離，通過混凝沉淀的作用進一步去除水中難降解的有機污染物，達標后排放。

　　(6)污泥經污泥儲池收集、污泥脫水機分離后，污水回送調節池，泥渣另行外運。

　　2.根據權利要求1所述的含毒害物質的煉焦化學工業污水的處理工藝，其特征在于所述步驟(2)中在氣浮池的混凝反應槽中投加混凝劑，在混凝反應槽的出水管中投加助凝劑。

　　3.根據權利要求1所述的含毒害物質的煉焦化學工業污水的處理工藝，其特征在于所述步驟(5)中，在反應池中投加石灰，在混凝池投加混凝劑，在絮凝池投加絮凝劑。

　　4.根據權利要求1所述的含毒害物質的煉焦化學工業污水的處理工藝，其特征在于所述步驟(6)中，污泥進入污泥脫水機前，在污泥儲池的污泥混合槽中投加PAM藥劑。

　　5.一種含毒害物質的煉焦化學工業污水的處理設備，包括：隔油裝置、氣浮裝置、厭氧水解裝置、一體化生化反應器、反應池、混凝池、絮凝池、沉淀池、污泥儲池、污泥脫水機，其特征在于所述隔油裝置設有隔油池、調節池、污油池，隔油池的出水口與調節池進水口連接，污油池經污油泵排放，調節池的出水口經提升泵與氣浮裝置的氣浮池進水口連接，氣浮池的出水口與厭氧水解裝置的進水口連接，氣浮池設有出渣口，出渣口與污泥儲池入口連接，厭氧水解裝置出水口與一體化生化反應器的進水口連接，厭氧水解裝置設有污泥出口，污泥出口與污泥儲池入口連接，一體化生化反應器內設有相互獨立的缺氧區、好氧區、沉淀區，一體化生化反應器內設有曝氣管、混合液回流裝置，一體化生化反應器的出水口與反應池連接，一體化生化反應器設有污泥出口，污泥出口與污泥儲池入口連接，反應池配套有石灰投加裝置，反應池的出水口與混凝池連接，混凝池配套有混凝劑投加裝置，混凝池的出水口與絮凝池連接，絮凝池配套有絮凝劑投加裝置，絮凝池的出水口與沉淀池連接，沉淀池的排泥口與污泥儲池連接，污泥儲池的污泥用污泥提升泵提升至污泥脫水機，污泥脫水機的出水口返回調節池，污泥脫水機設有泥渣出口。

　　6.根據權利要求5所述的含毒害物質的煉焦化學工業污水的處理設備，其特征在于所述氣浮池的前段設有混凝反應槽。

　　7.根據權利要求5所述的含毒害物質的煉焦化學工業污水的處理設備，其特征在于所述厭氧水解裝置內設有水解填料，底部設置有穿孔布水管。

　　8.根據權利要求5所述的含毒害物質的煉焦化學工業污水的處理設備，其特征在于所述一體化生化反應器內的缺氧區、好氧區、沉淀區為相互獨立又相互為鄰共用池壁的區域。

　　9.根據權利要求5所述的含毒害物質的煉焦化學工業污水的處理設備，其特征在于所述一體化生化反應器的好氧區內設有空氣泵提升技術的混合液回流裝置及穿孔曝氣管。

　　說明書

　　含毒害物質的煉焦化學工業污水的處理工藝及設備

　　技術領域

　　本發明涉及一種污水處理工藝及設備,特別涉及一種含毒害物質的煉焦化學工業污水的處理工藝及設備。

　　背景技術

　　煉焦化學工業污水具有成分復雜、濃度高、毒性大等特點，污水中含有大量有機污染物，如焦油、酚、萘、胺、苯、吡啶、喹啉、蒽、吲哚等雜環及多環化合物，還含有氰化物、硫化物、硫氰化物等有毒物質。這些物質若未能妥善處理達標直接排放入自然界水系，或經揮發進入大氣，都會對人體、動植物產生嚴重危害。其中低濃度酚能使蛋白變性，高濃度酚能使蛋白沉淀，對皮膚、粘膜有強烈的腐蝕作用,也可抑制中樞神經系統或損害肝、腎功能，并且，溶解在水中的酚比純酚更易經皮膚吸收,對各種細胞都有直接毒害作用，可能會引起高鐵血紅蛋白癥;其中氰化物為劇毒物質，氰化物中毒主要是通過呼吸道，在高濃度下也能通過皮膚吸收，氰化物進入人體后析出氰離子，與細胞內的三價鐵結合，阻止三價鐵還原，妨礙細胞正常呼吸，組織細胞不能利用氧，造成組織缺氧，導致機體陷入內窒息狀態;雜環及多環化合物被疑為是致癌至突變物質，嚴重的危及到人類的健康和生命。煉焦化學工業污水中除了含有大量的有機污染物和和有毒物質外，還含有大量的總氮。總氮簡稱TN，水中的總氮含量是衡量水質的重要指標之一，是以水中各種有機和無機氮的總量，包括硝酸鹽氮(N-NO3-)、亞硝酸鹽氮(N-NO2-)和氨氮(N-NH4+)等無機氮和蛋白質、氨基酸和有機胺等有機氮，以每升水含氮毫克數計算。氨氮(N-NH4+)會引起水體的富營養化，造成水體中藻類的繁殖;氨氮可以腐蝕周邊環境的設備，可以造成樹木的枯萎;氨氮在水中受微生物的作用，可以氧化成亞硝酸鹽氮，如果長期飲用含有亞硝酸鹽氮(N-NO2-)的水，水中的亞硝酸鹽將和蛋白質結合形成亞硝胺，是一種強致癌物質，對人體健康極為不利。

　　目前，人們已經越來越意識到環境保護的重要性，國家和政府對煉焦化學工業、煤氣化工業、合成氨等行業對氨氮的排放標準進一步提高，對總氮排放也提出了要求，《煉焦化學工業污染物排放標準》(GB16171-2012)要求化學需氧量(CODcr)的直接排放標準為80mg/L，間接排放標準為150mg/L;氨氮的直接排放標準為10mg/L，間接排放標準為25mg/L;總氮的直接排放標準為20mg/L，間接排放標準為50mg/L。因此，急需一種安全的、低成本、低運行費用的設備來滿足這個要求�，F(xiàn)有的煉焦化學工業污水處理工藝在污水的無害化治理上已經取得的重大的進展，大多采用了生物脫氮處理，但在實際運行過程中，還存在難以達標的缺陷。

　　發明內容

　　本發明的目的是針對已有技術中存在的缺陷,提供一種含毒害物質的煉焦化學工業污水的處理工藝及設備。

　　本發明的處理工藝，包括下列步驟：

　　(1)將污水輸入隔油池，油水分離后污水流入調節池，油污輸入污油池;

　　(2)污水經污水提升泵提升至氣浮池，能有效的降低污水中揮發酚、油類和膠體物質;

　　(3)經氣浮處理后的污水流入?yún)捬跛�解裝置，將難生化降解的有機物轉化為易降解的可溶性小分子有機物，提高污水的可生化性，厭氧水解裝置的污水輸入一體化生化反應器中;

　　(4)在一體化生化反應器中，利用好氧微生物的代謝作用，將有機物降解成為CO2、H2O及無機化合物，將氨氮降解成氮氣，清水直接從一體化生化反應器沉的淀區出水堰排出;

　　(5)經一體化生化反應器處理后的污水進入反應池、混凝池、絮凝池、沉淀池進行深度處理，在反應池中投加石灰，在混凝池投加混凝劑，在絮凝池投加絮凝劑，在沉淀池進行固液分離，通過混凝沉淀的作用進一步去除水中難降解的有機污染物，達標后排放;

　　(6)污泥經污泥儲池、污泥脫水機分離后，污水回送調節池，泥渣另行外運。

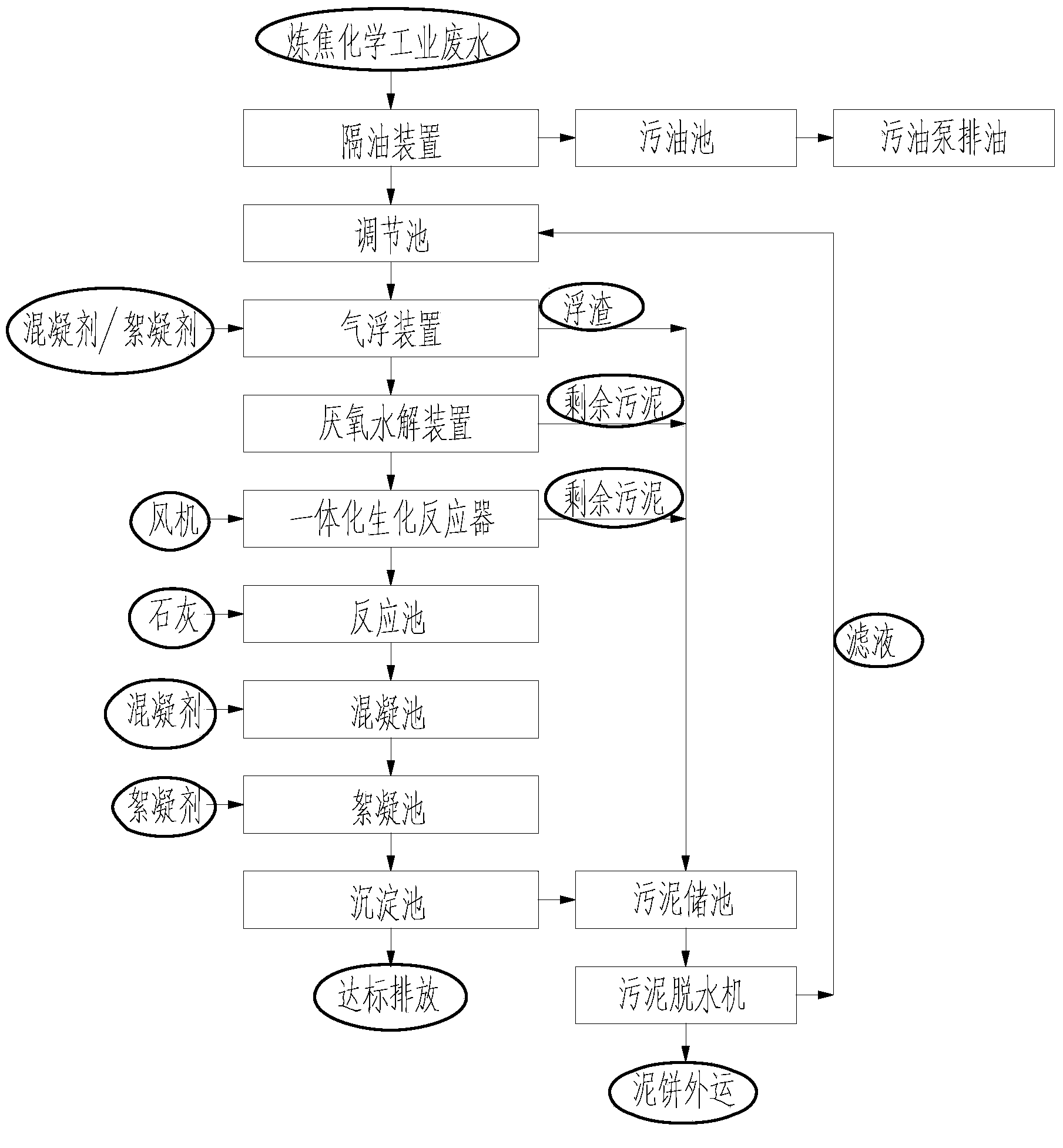

　　污水處理工藝按照功能劃分為：預處理步驟、生化處理步驟、深度處理步驟、污泥處理步驟。

　　預處理步驟：包括步驟(1)、(2)，煉焦化學工業污水通過壓力管道輸送至污水處理站的隔油池，隔油池的重油和輕油排入污油池，隔油后的污水自流入調節池。

　　污水在調節池均質均量后，利用提升泵提升至氣浮池，氣浮池前段設混凝反應槽，在步驟(2)中在氣浮池的混凝反應槽中投加混凝劑，在混凝反應槽的出水管中投加助凝劑。與污水充分混合后形成粗大絮體，利用氣浮機散氣葉輪的高速轉動形成真空，將空氣吸入并打碎形成微氣泡，微氣泡附著在混凝反應產生的絮體上，將絮體帶到水面形成浮渣，然后通過刮渣機將其排入集渣池內，有效的降低了污水中揮發酚、油類和膠體物質，氣浮池出水自流入?yún)捬跛�解裝置，集渣池內的浮渣排入污泥儲池。

　　生化處理步驟：包括步驟(3)、(4)，通過微生物的生物化學作用來降解煉焦化學廢水中的有毒有害污染物，生化處理采用有厭氧水解池和一體化生化反應器即IBR(integral biological reactor集生化、沉淀、污泥回流、混合液回流反應器)。厭氧水解池是生化處理系統的核心設備之一。污水在厭氧水解池中，將難生化降解的有機物轉化為易降解的可溶性小分子有機物，將有機氮降解成氨氮，有效的提高了污水的可生化性。

　　一體化生化反應器是生化系統的核心設備之一。在一體化生化反應器中，利用缺氧微生物和好氧微生物的交替代謝作用，將有機物降解成為CO2、H2O及無機化合物，將氨氮降解成氮氣，清水直接從沉淀區的出水堰排出，進入生化出水池。

　　在特殊的控制條件下(低溶氧，高污泥濃度)，使得一體化生化反應器中所馴化培養的微生物數量極大化、菌群特殊化、降解高效化，從而有效降解水中的有機污染物和總氮。

　　為給微生物創造穩定的良好生存環境，一體化生化反應器在曝氣方式上采用穿孔曝氣管曝氣方式，使曝氣更加均勻，所產生的氣泡，體積小，比表面積大，且上升流速慢，使微生物更容易獲取氧，提高了氧傳遞效率。

　　在一體化生化反應器中采用空氣提升技術，利用空氣作為提升原動力，產生較大的水流推動力，推動好氧區中泥水混合物進行流動，使池內物質高速循環，實現了大比倍循環流動。循環流量為進水量的幾十倍甚至上百倍，由于水體中的污染物質隨著水流循環，已被微生物逐漸降解，從而污染物濃度在循環末端較低，低濃度循環水流會對進水進行大比倍稀釋，使進水的污染物濃度迅速降低，致使整個池內的污染物濃度差大幅度降低，這樣便有效地避免了微生物遭受沖擊，為微生物生長提供穩定的水體環境。

　　在一體化生化反應器中設有快速沉淀區，快速沉淀區使泥水分離，保證出水清澈，通過沉淀區底部污泥連續循環使缺氧區的生物量保持穩定。

　　一體化生化反應器將二沉池結合到了缺氧區和好氧區中，單個池子就能完成整個活性污泥處理工藝，并且內部無刮泥機等活動的部件，大大節省了占地面積和投資費用。

　　深度處理步驟：包括步驟(5)，由反應池、混凝池、絮凝池、終沉池組成的深度處理步驟對生化處理后的污水進行深度處理，在反應池中投加石灰，在混凝池投加混凝劑，在絮凝池投加絮凝劑，在終沉池進行固液分離，通過混凝沉淀的作用進一步去除水中難降解的有機污染物、氰化物、氨氮和揮發酚，出水溢流到監測水池后達標排放。

　　污泥處理步驟：包括步驟(6)，污油池中的污油通過污油輸送至界外。生化系統產生的剩余污泥，混凝沉淀池產生的沉淀物以及終沉池排出的剩余污泥排入污泥儲池，污泥儲池中設置空氣攪拌管，防止污泥沉降及發酵，污泥由污泥輸送泵提升至污泥脫水機，污泥進入污泥脫水機前，在污泥混合槽中投加PAM藥劑，使污泥與藥劑發生絮凝反應，形成粗大的絮狀污泥塊，以提高污泥脫水機的脫水效率。脫水后的干泥餅外運，濾液則重新流入調節池中，重新進入污水處理站內處理。

　　本發明包括：隔油裝置、氣浮裝置、厭氧水解裝置、一體化生化反應器、反應池、混凝池、絮凝池、沉淀池、污泥儲池、污泥脫水機，其特征在于所述隔油裝置設有隔油池、污油池，隔油池的出水口與調節池進水口連接，污油池經污油泵排放，調節池的出水口經提升泵與氣浮裝置的氣浮池進水口連接，氣浮池的出水口與厭氧水解裝置的進水口連接，氣浮池設有出渣口，出渣口與污泥儲池入口連接，厭氧水解裝置出水口與一體化生化反應器的進水口連接，厭氧水解裝置設有污泥出口，污泥出口與污泥儲池入口連接，一體化生化反應器內設有相互獨立的缺氧區、好氧區、沉淀區，一體化生化反應器內設有曝氣管、混合液回流裝置，一體化生化反應器的出水口與反應池連接，一體化生化反應器設有污泥出口，污泥出口與污泥儲池入口連接，反應池內設有石灰投加裝置，反應池的出水口與混凝池連接，混凝池內設有混凝劑投加裝置，混凝池的出水口與絮凝池連接，絮凝池內設有絮凝劑投加裝置，絮凝池的出水口與沉淀池連接，沉淀池的出水口與污泥儲池連接，污泥儲池的出水口與污泥脫水機連接，污泥脫水機的出水口返回調節池，污泥脫水機設有泥渣出口。

　　所述氣浮池前段設有混凝反應槽。

　　所述厭氧水解裝置內設有水解填料，底部設置有穿孔布水管。

　　所述一體化生化反應器內的缺氧區、好氧區、沉淀區為相互獨立又相互為鄰共用池壁的區域。

　　所述一體化生化反應器的好氧區內設有空氣泵提升技術的混合液回流裝置及穿孔曝氣管。

　　本發明的優點是采用油水預處理、生物脫氮生化處理、污泥處理的工藝，對含有毒害物質的煉焦化學工業污水進行無害化處理。是一種解決有毒工業污水的安全、低成本、低運行費用的環保設備。
