申請日2015.06.17
公開(公告)日2015.11.11
IPC分類號C02F9/10; C02F1/52; C02F11/12
摘要
本實用新型公開了一種新型的垃圾滲瀝液蒸發裝置，它包含原液池(1)、MVC蒸發裝置(2)、離子交換裝置(3)、沉淀裝置(4)和污泥干燥裝置(5)，所述原液池(1)的出液端通過導管與MVC蒸發裝置(2)的進液端相連，所述MVC蒸發裝置(2)的出液端通過導管與離子交換裝置(3)的進液端相連，所述離子交換裝置(3)的出液端設有排水管，所述離子交換裝置(3)的底部通過導管與原液池(1)相連通。本實用新型改進后的蒸發裝置在原有蒸發裝置的基礎上，增加了沉淀裝置和污泥干燥裝置，對濃縮液進行沉淀，能夠減少板結，能夠達到零回灌。

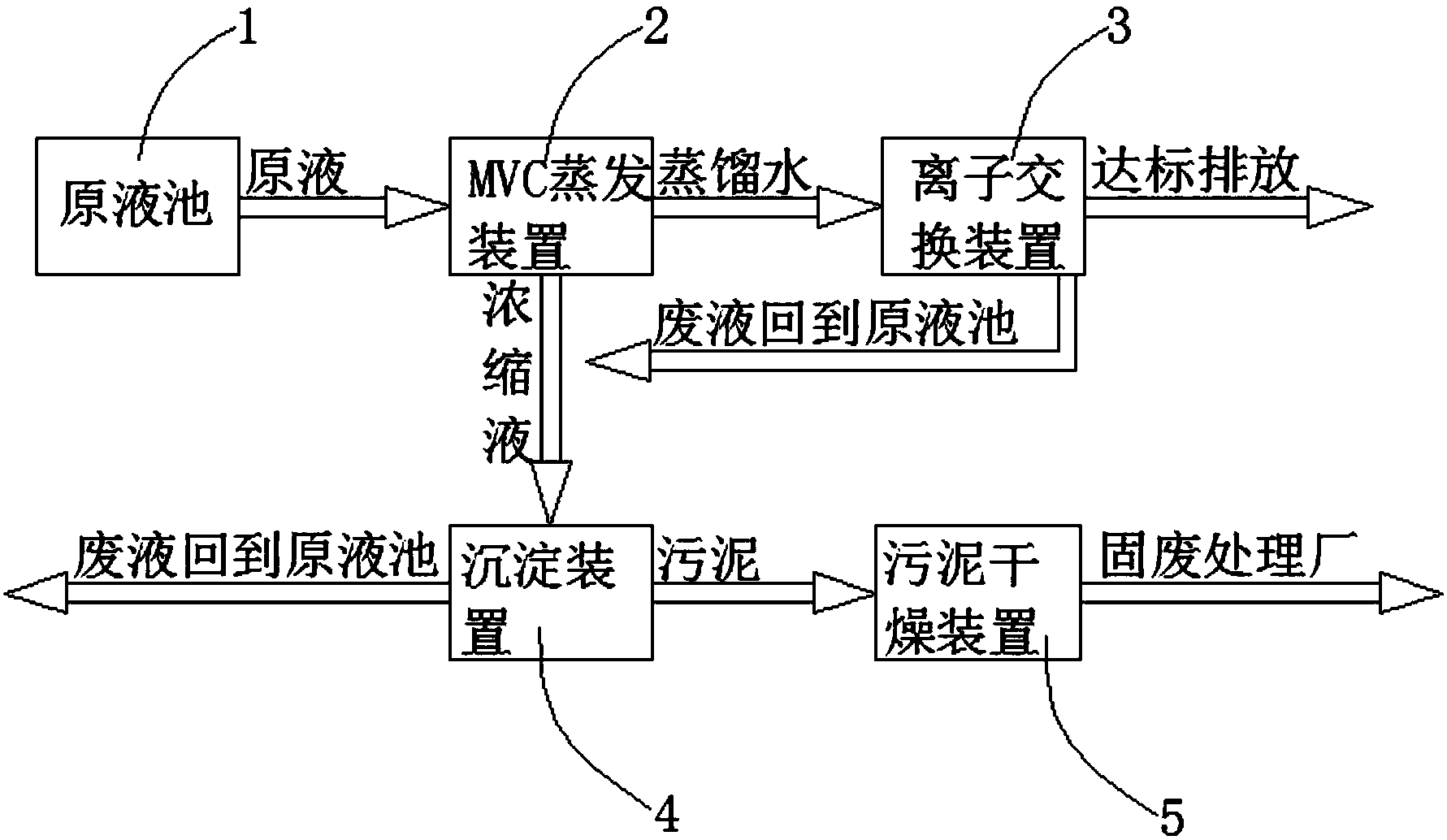

摘要附圖
權利要求書
1.一種新型的垃圾滲瀝液蒸發裝置，其特征在于它包含原液池(1)、MVC蒸 發裝置(2)、離子交換裝置(3)、沉淀裝置(4)和污泥干燥裝置(5)，所述 原液池(1)的出液端通過導管與MVC蒸發裝置(2)的進液端相連，所述MVC 蒸發裝置(2)的出液端通過導管與離子交換裝置(3)的進液端相連，所述 離子交換裝置(3)的出液端設有排水管，所述離子交換裝置(3)的底部通 過導管與原液池(1)相連通，所述MVC蒸發裝置(2)的底部通過導管與沉 淀裝置(4)相連，所述沉淀裝置(4)的一端通過導管與污泥干燥裝置(5) 相連，其另一端通過導管與原液池(1)相連通，所述污泥干燥裝置(5)的 尾端通過導管與固廢處理廠相連。
說明書
一種新型的垃圾滲瀝液蒸發裝置
技術領域
本實用新型涉及污水處理領域，具體涉及一種新型的垃圾滲瀝液蒸發裝置。
背景技術
目前國內的垃圾滲瀝液蒸發裝置在使用的過程中經常會發生板結的現象， 影響正常運行，需要大量的洗機時間，在增加運維費用的同時，減少處理水量 來提高設備處理能力。
參看圖1，原有的垃圾滲瀝液蒸發裝置的工藝流程：原液池內的原液通過 導管輸送到MVC蒸發裝置中，經過蒸發后的濃縮液10%通過導管回灌到填埋場， 蒸發后的蒸餾水通過導管輸送到離子交換裝置中，經過離子交換裝置所產生的 廢液通過導管回輸?shù)皆撼刂�，達標的污水通過排水管進行排放。
實用新型內容
本實用新型目的是提供一種新型的垃圾滲瀝液蒸發裝置，它能有效地解決 背景技術中所存在的問題。
為了解決背景技術中所存在的問題，它包含原液池1、MVC蒸發裝置2、離 子交換裝置3、沉淀裝置4和污泥干燥裝置5，所述原液池1的出液端通過導管 與MVC蒸發裝置2的進液端相連，所述MVC蒸發裝置2的出液端通過導管與離 子交換裝置3的進液端相連，所述離子交換裝置3的出液端設有排水管，所述 離子交換裝置3的底部通過導管與原液池1相連通，所述MVC蒸發裝置2的底 部通過導管與沉淀裝置4相連，所述沉淀裝置4的一端通過導管與污泥干燥裝 置5相連，其另一端通過導管與原液池1相連通，所述污泥干燥裝置5的尾端 通過導管與固廢處理廠相連。
由于采用了以上技術方案，本實用新型具有以下有益效果：改進后的蒸發 裝置在原有蒸發裝置的基礎上，增加了沉淀裝置和污泥干燥裝置，對濃縮液進 行沉淀，能夠減少板結，能夠達到零回灌。
