申請日2015.06.17

　　公開(公告)日2015.11.11

　　IPC分類號C02F7/00

　　摘要

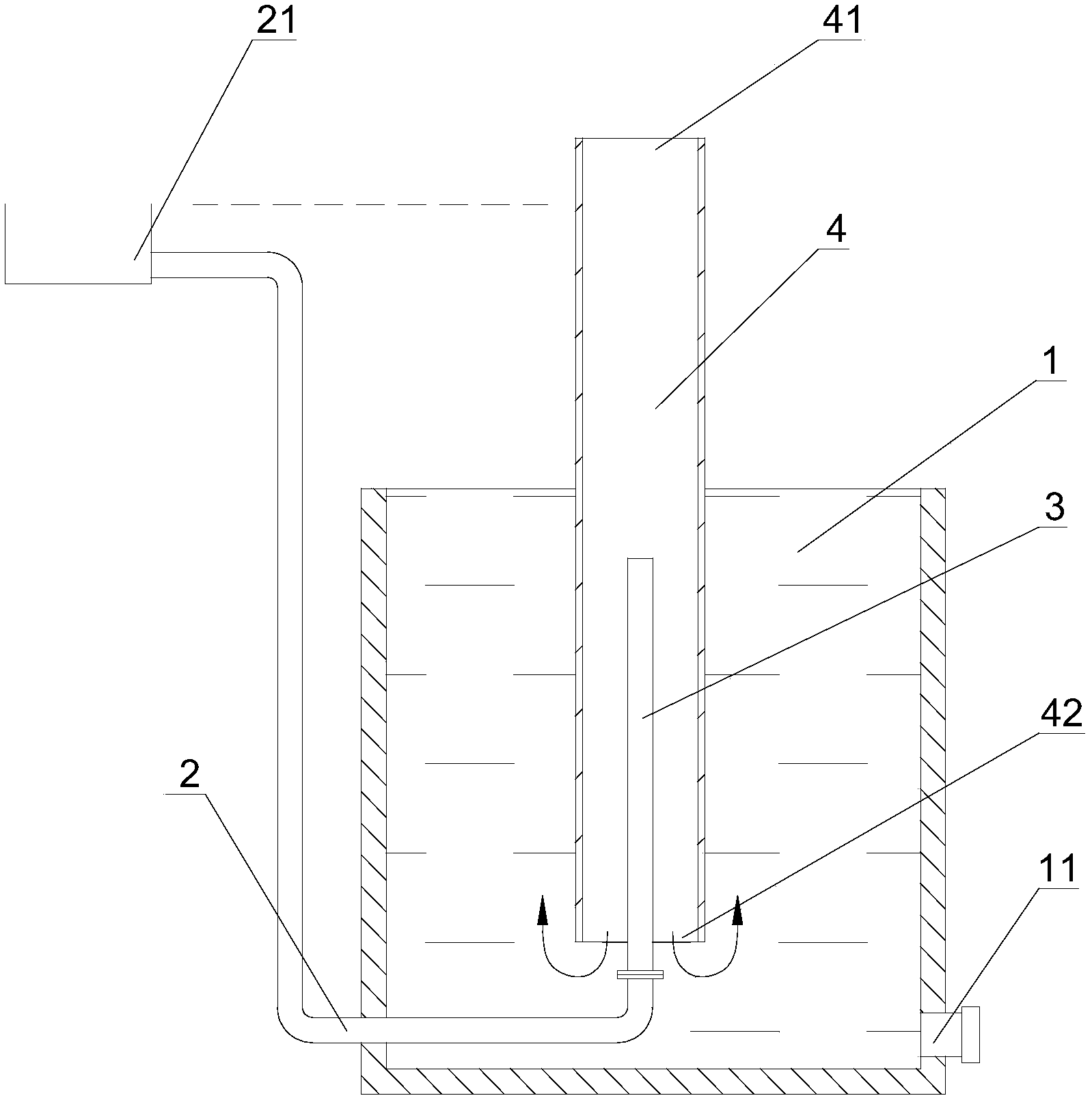

　　本實用新型公開了一種凈水廠水處理跌水曝氣器，包括一個曝氣池，曝氣池的底端設有一根原水輸入管，原水輸入管與設于高處的進水口相連，曝氣池的底端另一側設有出水口，原水輸入管延伸至曝氣池內后再與一個垂直向上延伸至曝氣池中上部的曝氣內水管相連，曝氣內水管的外側再套設一個跌水曝氣管，跌水曝氣管的上部設有進氣端口，進氣端口的高度大于原水輸入管進水口高度，跌水曝氣管的下部設有曝氣出水端口;本實用新型利用進水水頭壓差，由套設的曝氣內水管和跌水曝氣管組成一個無需動力的跌水曝氣裝置，使進入曝氣池中的水不斷曝氣翻騰、水中夾雜很多氣泡，具有很好的曝氣效果，本實用新型結構簡單，造價低，無運行成本，非常適合鄉村水廠使用。

　　摘要附圖



　　權利要求書

　　1.一種凈水廠水處理跌水曝氣器，其特征在于：包括一個曝氣池，所述曝氣池的底端設有一根原水輸入管，所述原水輸入管與設于高處的進水口相連，所述曝氣池的底端另一側設有出水口，所述原水輸入管延伸至曝氣池內再與一個垂直向上延伸至曝氣池中上部的曝氣內水管相連，所述曝氣內水管的外側再套設一個跌水曝氣管，所述跌水曝氣管的上部設有進氣端口，所述進氣端口的高度大于原水輸入管進水口高度，所述跌水曝氣管的下部設有曝氣出水端口，所述曝氣出水端口設于曝氣池的底部。

　　2.根據權利要求1所述的一種凈水廠水處理跌水曝氣器，其特征在于：所述原水輸入管進水口與跌水曝氣管的曝氣出水端口的高度差為5-8米以上。

　　3.根據權利要求1所述的一種凈水廠水處理跌水曝氣器，其特征在于：所述跌水曝氣管的直徑比曝氣內水管的直徑大2倍以上。

　　4.根據權利要求1所述的一種凈水廠水處理跌水曝氣器，其特征在于：所述曝氣內水管和跌水曝氣管由塑料水管加工而成。

　　說明書

　　一種凈水廠水處理跌水曝氣器

　　技術領域

　　本實用新型涉及凈水廠生產技術領域，尤其涉及一種凈水廠水處理跌水曝氣器。

　　背景技術

　　隨著農村飲水安全工程的逐步實施，鄉鎮、村級別的凈水廠應用越來越多，這一類型的凈水廠要求盡量利用鄉村地表原水進行處理，凈水設施造價盡量合理，運行和維護費用低，以便適合鄉村使用。

　　在使用地表原水進行凈化處理時，需要對原水進行預處理，現有技術一般采用網格絮凝及平流式沉淀池進行預處理，為了提高網格絮凝及平流式沉淀池的處理效果，以及提高后續凈化過濾處理的效果，一般都會在網格絮凝及平流式沉淀池前增加曝氣處理，而現有的曝氣處理多采用外接電源的曝氣器，這種曝氣器運行時需要定期檢修，使用時需要消耗電能，增加了運行維護成本。

　　發明內容

　　為克服現有技術的不足，本實用新型提供了一種結構簡單可靠、運行成本低、曝氣效果好的凈水廠水處理跌水曝氣器。

　　本實用新型為達到上述技術目的所采用的技術方案是：一種凈水廠水處理跌水曝氣器，包括一個曝氣池，所述曝氣池的底端設有一根原水輸入管，所述原水輸入管與設于高處的進水口相連，所述曝氣池的底端另一側設有出水口，所述原水輸入管延伸至曝氣池內再與一個垂直向上延伸至曝氣池中上部的曝氣內水管相連，所述曝氣內水管的外側再套設一個跌水曝氣管，所述跌水曝氣管的上部設有進氣端口，所述進氣端口的高度大于原水輸入管進水口高度，所述跌水曝氣管的下部設有曝氣出水端口，所述曝氣出水端口設于曝氣池的底部;利用進水水頭壓差，由套設的曝氣內水管和跌水曝氣管組成一個無需動力的跌水曝氣裝置，使進入曝氣池中的水不斷曝氣翻騰、水中夾雜很多氣泡，具有很好的曝氣效果。

　　作為優選的，所述原水輸入管進水口與跌水曝氣管的曝氣出水端口的高度差為5-8米以上。

　　所述跌水曝氣管的直徑比曝氣內水管的直徑大2倍以上。

　　所述曝氣內水管和跌水曝氣管由塑料水管加工而成。

　　本實用新型的有益效果是：采用上述結構后，利用進水水頭壓差，由套設的曝氣內水管和跌水曝氣管組成一個無需動力的跌水曝氣裝置，隨著原水不斷流經跌水曝氣管的曝氣出水端口輸出時，跌水曝氣管上部的進氣端口的大量空氣會被抽吸混合到水中，在水中產生很多水泡，具有很好的曝氣效果，原水輸入管水頭高度與跌水曝氣管的曝氣出水端口的高度差越大，曝氣作用越好;本實用新型結構簡單，造價低，無運行成本，非常適合鄉村水廠使用。
