申請日2015.07.27

　　公開(公告)日2015.12.30

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種便于維修的太陽能曝氣濕地污水處理裝置，包括過濾池，過濾池經第一水管與曝氣池連接，曝氣池與濕地池連接;過濾池包括過濾裝置，過濾裝置的兩側設有固定桿，固定桿與移動架連接，移動架經第一油缸與過濾池上的臺板連接，固定桿上設有第二油缸，第二油缸與過濾裝置上的連接塊連接，過濾裝置與軸連接;曝氣池內設有超微孔曝氣器，超微孔曝氣器經空氣管與曝氣機連接，曝氣機與太陽能光伏蓄能組件連接，曝氣池還設有生物填料，曝氣池經第二水管與濕地池底部的第三水管連接。用該污水處理裝置進行污水處理能降低濕地用地面積，冬季處理污水時，達標率高。維護、維修都比較簡單，且水的凈化效果好。

　　權利要求書

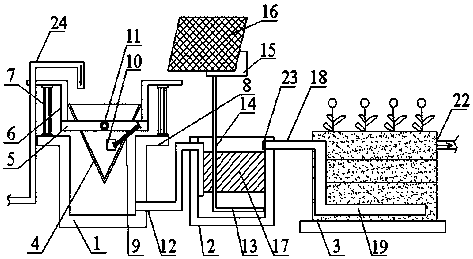

　　1.一種便于維修的太陽能曝氣濕地污水處理裝置，其特征在于：包括過濾池(1)，過濾池(1)經第一水管(12)與曝氣池(2)連接，曝氣池(2)與濕地池(3)連接;所述過濾池(1)包括過濾裝置(4)，過濾裝置(4)的兩側設有固定桿(5)，固定桿(5)與移動架(6)連接，移動架(6)經第一油缸(7)與過濾池(1)上的臺板(8)連接，固定桿(5)上設有第二油缸(9)，第二油缸(9)與過濾裝置(4)上的連接塊(10)連接，過濾裝置(4)與軸(11)連接;所述曝氣池(2)內設有超微孔曝氣器(13)，超微孔曝氣器(13)經空氣管(14)與曝氣機(15)連接，曝氣機(15)與太陽能光伏蓄能組件(16)連接，曝氣池(2)內還設有生物填料(17)，曝氣池(2)經第二水管(18)與濕地池(3)底部的第三水管(19)連接，第三水管(19)上設有滲水孔(20)，滲水孔(20)上設有過濾網(21)，濕地池(3)上還設有出水孔(22)。

　　2.根據權利要求1所述的便于維修的太陽能曝氣濕地污水處理裝置，其特征在于：所述第二水管(18)置于曝氣池(2)的一端設有過濾棉(23)。

　　說明書

　　一種便于維修的太陽能曝氣濕地污水處理裝置

　　技術領域

　　本實用新型涉及一種人工濕地污水處理裝置，特別是一種便于維修的太陽能曝氣濕地污水處理裝置。

　　背景技術

　　利用人工濕地(ConstructedWetlands,CW)處理污水是20世紀70年代發展起來的一種污水處理技術。由于具有凈化效果好、工藝設備簡單、運轉維護管理方便、能耗低、對負荷變化適應性強、工程基建和運行費用低、可實現廢水的資源化等特點，正越來越多地得到人們的關注。但是，用現有污水處理裝置進行人工濕地污水處理時，占地面積大，冬季進行污水處理時達標率比較低，特別在農村生活污水處理中，且現有污水處理裝置不易維修。

　　發明內容

　　本實用新型的目的在于，提供一種便于維修的太陽能曝氣濕地污水處理裝置。用本實用新型污水處理裝置進行污水處理能降低濕地用地面積，冬季處理污水時，達標率高。維護、維修都比較簡單，且水的凈化效果好。

　　本實用新型的技術方案：一種便于維修的太陽能曝氣濕地污水處理裝置，包括過濾池，過濾池經第一水管與曝氣池連接，曝氣池與濕地池連接;所述過濾池包括過濾裝置，過濾裝置的兩側設有固定桿，固定桿與移動架連接，移動架經第一油缸與過濾池上的臺板連接，固定桿上設有第二油缸，第二油缸與過濾裝置上的連接塊連接，過濾裝置與軸連接;所述曝氣池內設有超微孔曝氣器，超微孔曝氣器經空氣管與曝氣機連接，曝氣機與太陽能光伏蓄能組件連接，曝氣池還設有生物填料，曝氣池經第二水管與濕地池底部的第三水管連接，第三水管上設有滲水孔，滲水孔上設有過濾網，濕地池上還設有出水孔。

　　前述的便于維修的太陽能曝氣濕地污水處理裝置中，所述第二水管置于曝氣池中的一端設有過濾棉。

　　與現有技術相比，本實用新型通過將曝氣機和超微孔曝氣器置于濕地池之前，相比將其設置在濕地池中，維護比較方便，維護周期比較長，維護費用也比較低，維修也比較方便。設置曝氣機和曝氣器，可將空氣壓入超微孔曝氣器，增加水體溶解氧，促使好氧微生物快速分解有機物，從而增強污水處理凈化效果，使處理出水后的水質好，即使在冬天處理后的水達標率也是100%，且能大大降低占地面積。設置過濾裝置，可截留并去除污水中漂浮物。設置第一油缸，當過濾裝置中的漂浮物較多時，可推動油缸的活塞桿，將過濾裝置提升，方便將漂浮物撈出。設置第二油缸和軸，當過濾裝置被提升后，可推動第二活塞的活塞桿，使活塞桿沿軸翻轉，然后將漂浮物倒出，操作方便，效率高。設置生物填料，可將生物填料作為好樣微生物的載體，這樣可增大微生物的濃度，且可使微生物分布均勻，使凈化效果更好。滲水孔上設有過濾網，可避免濕地中的雜物或顆粒物，進入第三水管中，堵塞第三水管;設置過濾棉，可避免微生物或顆粒物進入第二水管中，堵塞第二水管。
