申請日2015.06.17
公開(公告)日2015.11.18
IPC分類號E03F5/22
摘要

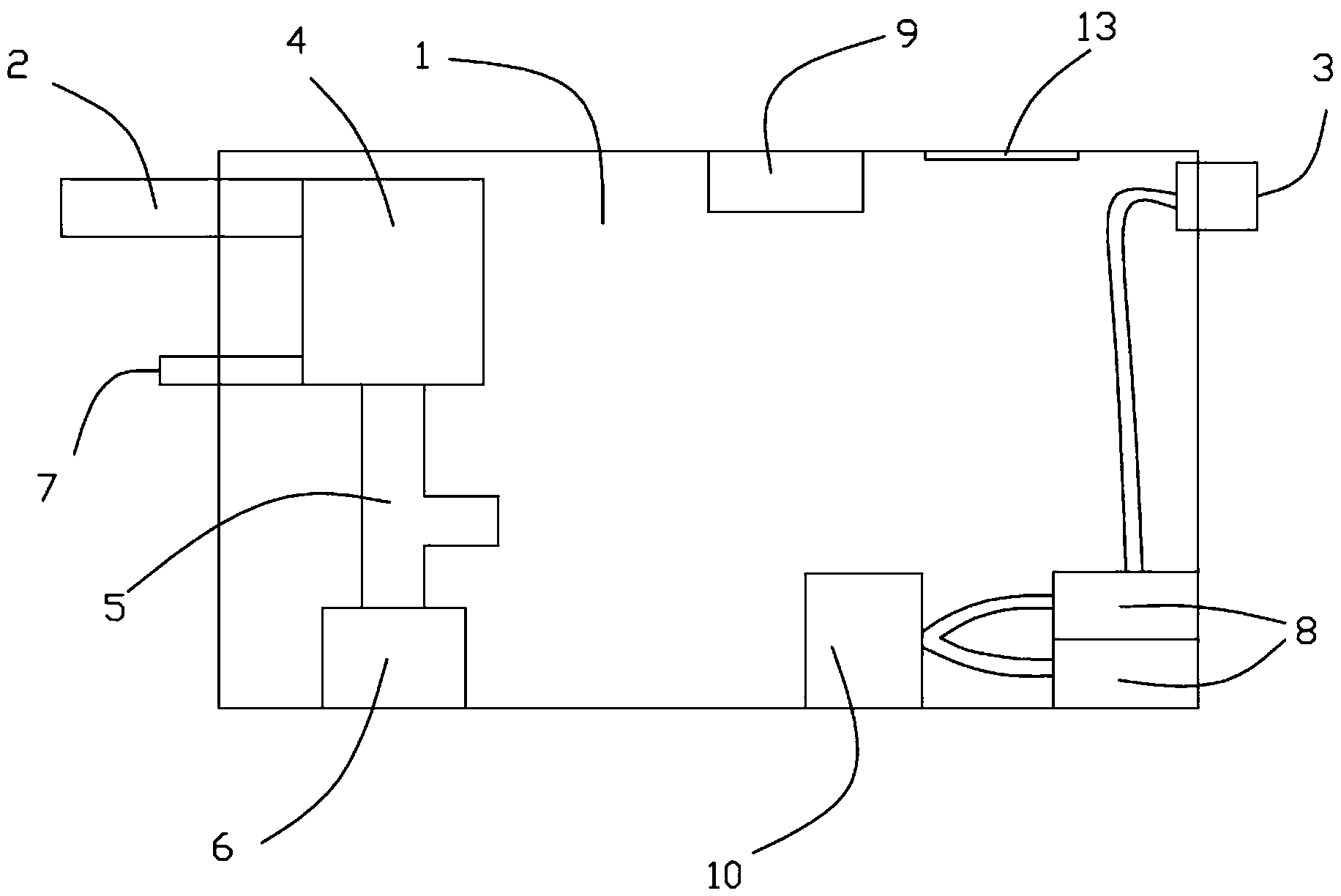

本實用新型公開了一種無閥隔離污水提升泵站，包括儲水箱，所述儲水箱內設有進口和出口，所述進口與固液分離器連接，所述固液分離器通過三通接頭與儲水箱內部和反沖洗隔離裝置連接，所述固液分離器還與排污口連接，所述儲水箱內還設置有兩個提升泵和液位控制器，所述提升泵的進水口設置在儲水箱內，所述提升泵的出水口與出口連接，所述液位控制器控制所述的兩個提升泵的開啟和關閉。本實用新型結構簡單，無關閉式閥門，操作簡單，維修方便。
摘要附圖
權利要求書
1.無閥隔離污水提升泵站，其特征在于：包括儲水箱，所述儲水箱內設 有進口和出口，所述進口與固液分離器連接，所述固液分離器通過三通接頭 與儲水箱內部和反沖洗隔離裝置連接，所述固液分離器還與排污口連接，所 述儲水箱內還設置有兩個提升泵和液位控制器，所述提升泵的進水口設置在 儲水箱內，所述提升泵的出水口與出口連接，所述液位控制器控制所述的兩 個提升泵的開啟和關閉。
2.根據權利要求1所述的無閥隔離污水提升泵站，其特征在于：所述固 液分離器為過濾網。
3.根據權利要求1所述的無閥隔離污水提升泵站，其特征在于：所述的 兩個提升泵的進水口均與反流裝置連接。
4.根據權利要求3所述的無閥隔離污水提升泵站，其特征在于：所述反 流裝置為單向流通閥。
5.根據權利要求4所述的無閥隔離污水提升泵站，其特征在于：所述儲 水箱外側設置有凹槽，所述凹槽內設置有貫通凹槽兩側的連接部，所述連接 部與單向流通閥連接。
6.根據權利要求5所述的無閥隔離污水提升泵站，其特征在于：所述單 向流通閥兩端設置有快速拆接頭。
7.根據權利要求1所述的無閥隔離污水提升泵站，其特征在于：所述儲 水箱頂部設置有通氣孔。
說明書
無閥隔離污水提升泵站
技術領域
本實用新型涉及污水處理設備領域，具體涉及一種無閥隔離污水提升泵 站。
背景技術
雨污水中會集中大量的垃圾、樹葉或樹枝等雜物一并進入城市中的雨污 管道中，這些物質常常會對管道造成堵塞，使得清理較為不便。
為了解決上述麻煩，采用一些普通的污水提升泵用以分離雜物，由于雨 污管道均為地埋式管道，所以污水提升泵也需要埋入地下才能很好的節約能 源，埋入地下后，使得維修不便，并且具有較多的閥門，使用時開啟，不使 用則需要關閉，大大提高了人工勞動力。
發明內容
本實用新型的目的在于克服現有技術存在的以上問題，提供一種無閥隔 離污水提升泵站，本實用新型結構簡單，無關閉式閥門，操作簡單，維修方 便。
為實現上述技術目的，達到上述技術效果，本實用新型通過以下技術方 案實現：
無閥隔離污水提升泵站，包括儲水箱，所述儲水箱內設有進口和出口， 所述進口與固液分離器連接，所述固液分離器通過三通接頭與儲水箱內部和 反沖洗隔離裝置連接，所述固液分離器還與排污口連接，所述儲水箱內還設 置有兩個提升泵和液位控制器，所述提升泵的進水口設置在儲水箱內，所述 提升泵的出水口與出口連接，所述液位控制器控制所述的兩個提升泵的開啟 和關閉。
進一步的，所述固液分離器為過濾網。
進一步的，所述的兩個提升泵的進水口均與反流裝置連接。
進一步的，所述反流裝置為單向流通閥。
進一步的，所述儲水箱外側設置有凹槽，所述凹槽內設置有貫通凹槽兩 側的連接部，所述連接部與單向流通閥連接。
進一步的，所述單向流通閥兩端設置有快速拆接頭。
進一步的，所述儲水箱頂部設置有通氣孔。
本實用新型的有益效果是:
采用了兩個提升泵作為動力，處理能力大大提升，并且當一個損壞時， 還有另一個保證正常運行，使得運行不間斷，而反流裝置解決了兩個提升泵 同時運行時的反流、擾流等問題，提升效果極佳。
液位控制器保證了泵站能自動化運行，減少人力介入。
