申請日2015.10.22
公開(公告)日2015.12.23
IPC分類號B01D33/333; B01D33/46; B01D33/50
摘要
本發明涉及一種內進流式絲網格柵除污機，它包括驅動裝置、機架、傳動鏈組、清洗刷、沖洗系統、集渣槽和導向輪，其特征在于：還包括過濾網組件;所述傳動鏈組主要由鏈板、銷軸、滾輪組成，銷軸為中空結構;所述過濾網組件包括收集板、網板框、上封頭、鉸鏈軸、濾網和下封頭;所述濾網是采用不銹鋼網連接在圓形的不銹鋼鋼絲網架上制得。本發明具有結構緊湊、可靠耐用的特點，能實現連續工作、操作簡單、能有效替代污水處理廠現有的普通格柵設備、設備改造投資少、處理費用低、以及能耗低等特點。

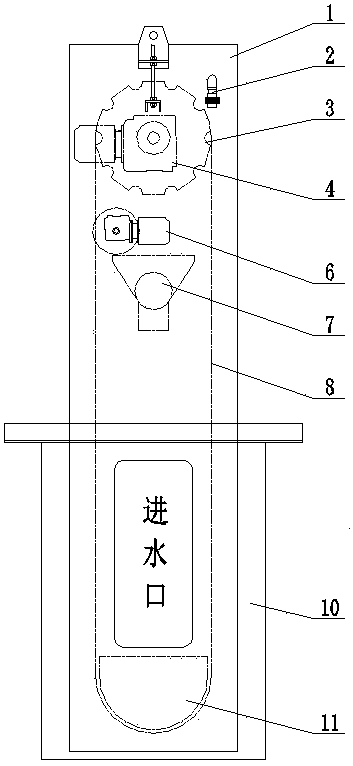

摘要附圖
權利要求書
1.一種內進流式絲網格柵除污機，它包括驅動裝置、機架、傳動鏈組、清洗刷、沖洗系統、集渣槽和導向輪，其特征在于：還包括過濾網組件;
所述傳動鏈組主要由鏈板、銷軸、滾輪組成，銷軸為中空結構;
所述過濾網組件包括收集板、網板框、上封頭、鉸鏈軸、濾網和下封頭;
所述收集板安裝在網板框上;所述網板框為濾網的安裝載體;鉸鏈軸將多塊網板框連接在一起，兩端安裝在傳動鏈組中部件銷軸的中心孔上，與傳動鏈組形成整體結構;
所述上封頭、下封頭分別位于網板框起頭和結束位置，起封口作用;
所述濾網是采用不銹鋼絲網連接在不銹鋼網架上制得。
2.根據權利要求1所述的內進流式絲網格柵除污機，其特征在于：所述收集板上設置有排水孔。
3.根據權利要求1所述的內進流式絲網格柵除污機，其特征在于：所述網板框為中間槽形結構。
4.根據權利要求1所述的內進流式絲網格柵除污機，其特征在于：所述網板框采用模塊化設計，通過不同規格網板框的組合來得到各種規格的設備。
5.根據權利要求1所述的內進流式絲網格柵除污機，其特征在于：所述上封頭、下封頭分別與內側密封板接觸，起到密封作用。
6.根據權利要求1所述的內進流式絲網格柵除污機，其特征在于：所述濾網的不銹鋼網材質為316L不銹鋼絲制得。
7.根據權利要求1或6所述的內進流式絲網格柵除污機，其特征在于：所述濾網的過濾精度達到10微米。
8.根據權利要求1所述的內進流式絲網格柵除污機，其特征在于：它還包括導流擋板，所述導流擋板安裝在機架上，并緊靠在格柵井側壁上。
9.根據權利要求1所述的內進流式絲網格柵除污機，其特征在于：所述導向輪設置在機架底部。
10.根據權利要求1所述的內進流式絲網格柵除污機，其特征在于：所述濾網：是將不銹鋼絲網焊接在上下兩塊不銹鋼網架上制成，所述不銹鋼網架采用圓形的316L不銹鋼鋼絲交叉制成;所述不銹鋼絲網由圓形的精細鋼絲編制而成。
說明書
內進流式絲網格柵除污機
技術領域
本發明涉及一種內進流式絲網格柵除污機，主要用來攔截和去除污水中細小漂浮物。
背景技術
近年來隨著新的水處理工藝的出現，再生利用的水對水質要求越來越高，特別是隨著膜過濾處理工藝被廣泛的應用，這就對膜反應器前的格柵除污機過濾精度提出了更高的要求。例如膜處理工藝，以往的細格柵除污機是不能滿足膜處理裝置要求的。膜處理工藝要求任何工況條件下都必須將細小物質例如頭發和細小纖維物質安全可靠地分離出去，否則會引起膜組件堵塞以至于無法正常工作，此時需要采用超細格柵除污機才能達到要求。
現有技術中，例如專利申請?zhí)枮?00980255798的《內流式網板格柵除污機》(公開號：CN801558598U)，公開了內流式網板格柵除污機結構的一般原理。
已公開的內流式網板格柵除污機包括內進流式網板格柵除污機主要由驅動裝置、機架、牽引鏈條、網板、沖洗系統及電控系統等主要部件組成。驅動電機安裝在機架正向的主軸上，兩側網板在傳動鏈條的帶動下，自下而上將其長度范圍內截留的污物向上提取，抵達上部時，通過鏈輪的轉向功能，在頂置的沖洗裝置的沖洗水作用下，自動完成卸污工作，渣水排入兩側網板之間的集渣槽后自流排出機外。在機架前后二側設置了螺旋式調節裝置，調整傳動鏈條緊松。
內進流式網板格柵除污機的機架為不銹鋼板材與型鋼組裝、焊接成的一整體式長方體剛性結構。機架下部迎水端開有一個進水洞口，機架的前后壁板上設有導軌，其上部還設有一內部集渣槽，并延伸至機外。機架安裝于格柵井的中央，機架的兩側與格柵井之間的間隙為格柵濾后出水的通道。在機架的迎水端兩側布置了導流擋板，其在導流的同時，可防止漂浮垃圾通過。傳動用的牽引鏈輪及導向裝置，分別置于機架兩側的上部和下部。網板采用不銹鋼板制造，網面為規則排列的小孔，具有過水與截污的功能。設備設有網板沖洗系統，有效去除網板截留的絕大部分污物，確保網孔再生。
網板作為本設備的關鍵過濾介質，現有的設備一般采用不銹鋼板通過沖孔加工形成網狀結構或通過采用模具注塑加工而成，采用現有的加工方式形成的網孔直徑一般都大于1mm以上，并且開孔率比較低。此種過濾介質無法滿足1mm以下的超精細過濾的使用要求，特別是無法滿足膜處理工藝的要求。
發明內容
本發明的目的在于克服上述不足，提供一種內進流式絲網格柵除污機。解決采用超精細過濾網關鍵工藝來清除水中較小顆粒狀的污物(懸浮物和漂浮物)、較小纖維物質和毛發等的設備問題，該機型具有很高的污物捕獲率，可保證后續處理工藝的有效實施。
本發明的目的是這樣實現的：一種內進流式絲網格柵除污機，它包括驅動裝置、機架、傳動鏈組、清洗刷、沖洗系統、集渣槽和導向輪，其特征在于：還包括過濾網組件;
所述傳動鏈組主要由鏈板、銷軸、滾輪組成，銷軸為中空結構;
所述過濾網組件包括收集板、網板框、上封頭、鉸鏈軸、濾網和下封頭;
所述收集板安裝在網板框上;所述網板框為濾網的安裝載體;鉸鏈軸將多塊網板框連接在一起，兩端安裝在傳動鏈組中部件銷軸的中心孔上，與傳動鏈組形成整體結構;
所述上封頭、下封頭分別位于網板框起頭和結束位置，起封口作用;
所述濾網是采用不銹鋼絲網連接在不銹鋼制成的網架上制得。
優選的，所述濾網：是將不銹鋼絲網焊接在上下兩塊不銹鋼網架上制成，所述不銹鋼網架采用圓形的316L不銹鋼鋼絲交叉制成;所述不銹鋼絲網由圓形的精細鋼絲編制而成。
所述精細鋼絲的直徑為1-20微米。
不銹鋼絲網與上下兩塊不銹鋼網架之間是采用高頻壓力焊接加工工藝連接。
所述收集板上設置有排水孔。
所述網板框為中間槽形結構。
所述網板框采用模塊化設計，通過不同規格網板框的組合來得到各種規格的設備。
所述上封頭、下封頭分別與內側密封板接觸，起到密封作用。
所述濾網的不銹鋼網材質為316L不銹鋼絲制得。
所述濾網的過濾精度達到10微米。
本發明所述的內進流式絲網格柵除污機，它還包括導流擋板，所述導流擋板安裝在機架上，并緊靠在格柵井側壁上。
所述導向輪設置在機架底部。
本設備的過濾介質采用不銹鋼超精細濾網(最大過濾精度可以到10微米級別)，可以連續自動清除水中細小顆粒狀的污物(懸浮物和漂浮物)、較小纖維物質和毛發等，有效起到保護后續工序設備正常運轉和減輕處理負荷的作用，特別是有效的滿足膜處理工藝要求。具有操作簡便、運行可靠、維修保養方便、不易堵塞、壽命長等特點。
與現有技術相比，本發明的有益效果是：
本發明可以滿足需要超精細過濾要求的使用場合，有效去除水體中的SS保證后續工藝或設備不受其影響而正常運行，特別主要是應用在膜工藝(MBR)的前端。
本發明同時具有結構緊湊、可靠耐用的特點，能實現連續工作、操作簡單、能有效替代污水處理廠現有的普通格柵設備、設備改造投資少、處理費用低、以及能耗低等特點。本設備的發明成功將會產生比較大的經濟和社會價值。
