申請日2015.07.27

　　公開(公告)日2015.12.23

　　IPC分類號F23J15/00; B01D53/50; B01D53/80; F22D1/36

　　摘要

　　本發明涉及一種零水耗、零廢水排放的脫硫系統，所述系統包括依次相連接設置的鍋爐空預器、低溫?fù)Q熱裝置、脫硫廢水霧化裝置、干式電除塵裝置、鍋爐引風機、脫硫吸收塔、煙氣冷凝除霧裝置和煙囪，所述系統還包括一冷凝水箱，該冷凝水箱與煙氣冷凝除霧裝置相連接設置。本發明脫硫系統在傳統鍋爐尾部煙氣凈化系統上，增加了低溫?fù)Q熱裝置、脫硫廢水霧化裝置、煙氣冷凝除霧裝置及水資源回收裝置等，從而實現了濕法脫硫系統工藝水的循環利用，實現了整個脫硫系統工藝用的水零消耗以及廢水的零排放;而且，該零水耗、零廢水排放的脫硫系統，操作便利，降低了設備的運行成本，不易發生故障，可以廣泛地應用于濕法煙氣的脫硫。

　　權利要求書

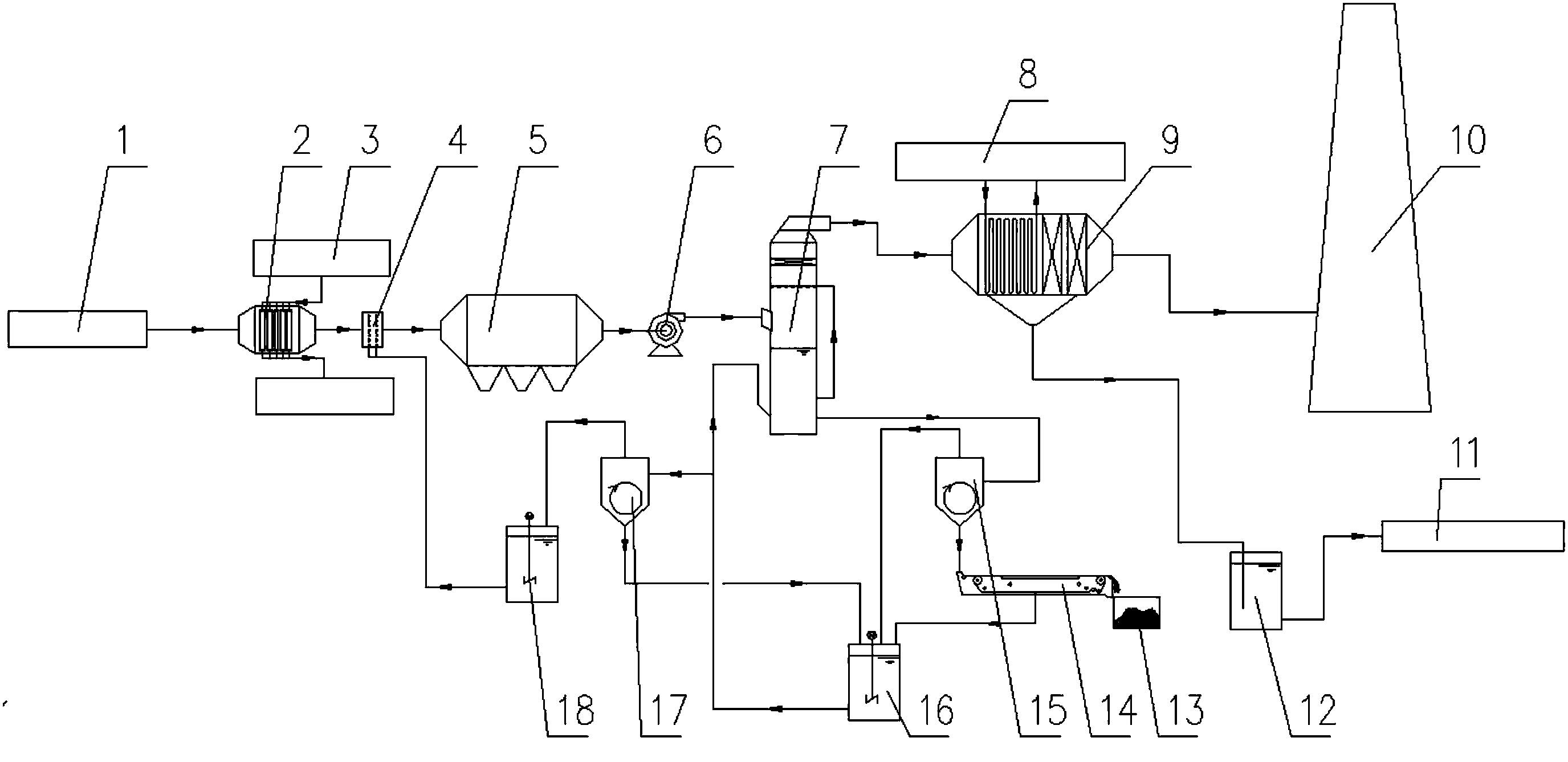

　　1.一種零水耗、零廢水排放的脫硫系統，其特征在于：所述系統包括依次相連接設置的 鍋爐空預器、低低溫?fù)Q熱裝置、脫硫廢水霧化裝置、干式電除塵裝置、鍋爐引風機、脫硫吸 收塔、煙氣冷凝除霧裝置和煙囪，所述系統還包括一冷凝水箱，該冷凝水箱與煙氣冷凝除霧 裝置相連接設置。

　　2.根據權利要求1所述的零水耗、零廢水排放的脫硫系統，其特征在于：所述系統還包 括石膏旋流器、石膏皮帶脫水機、石膏存儲倉、濾液收集箱、脫硫廢水旋流器和脫硫廢水箱， 所述石膏旋流器的輸入端與脫硫吸收塔底部相連通設置，用于處理脫硫吸收塔中排出的石膏 漿液，該石膏旋流器包括溢流輸出端和底流輸出端，所述溢流輸出端與濾液收集箱相連接設 置，所述底流輸出端與石膏皮帶脫水機相連接設置，所述石膏皮帶脫水機包括固體輸出端和 濾液輸出端，所述固體輸出端與石膏存儲倉相連接，所述濾液輸出端與濾液收集箱相連接設 置;

　　所述濾液收集箱的設置于濾液收集箱底部的輸出端分別與脫硫吸收塔的底部和脫硫廢水 旋流器的輸入端相連接設置，所述廢水旋流器包括溢流出口和底流出口，所述底流出口與濾 液收集箱相連接設置，所述溢流出口與脫硫廢水箱相連接設置，所述脫硫廢水箱的輸出端與 脫硫廢水霧化裝置相連接設置。

　　3.根據權利要求1或2所述的零水耗、零廢水排放的脫硫系統，其特征在于：所述低低 溫?fù)Q熱裝置包括低低溫?fù)Q熱裝置本體和換熱管，所述低低溫?fù)Q熱裝置本體的材質為碳鋼，所 述換熱管的材質采用合金鋼鋼，該換熱管采用蛇形管結構的塑料管且垂直布置;鍋爐煙氣經 低低溫?fù)Q熱裝置時，其煙溫大于煙氣露點溫度。

　　4.根據權利要求1或2所述的零水耗、零廢水排放的脫硫系統，其特征在于：所述脫硫 廢水霧化裝置包括數個水平方向間隔并列設置的高效霧化噴槍，所述高效霧化噴槍包括霧化 噴槍本體、脫硫廢水接口、壓縮空氣接口和霧化噴嘴，所述霧化噴槍本體的一端分別與霧化 噴槍本體內相連通設置脫硫廢水接口和壓縮空氣接口，所述壓縮空氣接口下方的霧化噴槍本 體上與霧化噴槍本體內相連通、沿縱向均布間隔設置多個水平方向的霧化噴嘴，最底端霧化 噴嘴與霧化噴槍本體的另一端相連通設置。

　　5.根據權利要求4所述的零水耗、零廢水排放的脫硫系統，其特征在于：所述霧化噴槍 本體為變徑設計。

　　6.根據權利要求1或2所述的零水耗、零廢水排放的脫硫系統，其特征在于：所述煙氣 冷凝除霧裝置包括煙氣冷凝除霧裝置本體、煙氣換熱冷凝裝置、高效煙道除霧裝置、廠區循 環冷卻水接口、除霧裝置沖洗水接口和冷凝水排放接口，所述煙氣冷凝除霧裝置本體內由左 至右依次間隔設置煙氣換熱冷凝裝置和高效煙道除霧裝置，所述煙氣冷凝除霧裝置本體上設 置有與煙氣換熱冷凝裝置相連通設置的廠區循環冷卻水接口，該煙氣冷凝除霧裝置本體上設 置有與高效煙道除霧裝置相連通設置的除霧裝置沖洗水接口，所述煙氣冷凝除霧裝置本體的 底部相連通設有一錐斗，該錐斗的底部出口端與冷凝水箱相連通設置。

　　7.根據權利要求6所述的零水耗、零廢水排放的脫硫系統，其特征在于：所述高效煙道 除霧裝置設置兩級煙道除霧器，在每極除霧器的兩側均設置沖洗水接口;或者，所述煙氣冷 凝除霧裝置本體內設置兩層高效煙道除霧裝置，該兩層高效煙道除霧裝置水平安裝，采用陶 瓷玻璃鋼耐磨復合材料，極限流速≤8m/s;或者，所述錐斗的底部出口端通過一聯通管道與冷 凝水箱相連通設置，該聯通管道的出水端安裝于冷凝水箱的運行液位下方。

　　8.根據權利要求1或2所述的零水耗、零廢水排放的脫硫系統，其特征在于：所述脫硫 吸收塔包括塔體、煙道出口、煙道入口、吸收劑循環噴淋管路、一級除霧器和儲漿段，所述 塔體的中部與塔體內相連通設置煙道入口，所述煙道入口下方的塔體內底部設置儲漿段，所 述煙道入口上方的塔體內由下至上依次設置吸收劑循環噴淋管路、一級除霧器和煙道出口， 所述煙道出口設置于塔體的上方頂部。

　　9.根據權利要求8所述的零水耗、零廢水排放的脫硫系統，其特征在于：所述低低溫?fù)Q 熱裝置還與鍋爐的凝結水-蒸汽循環系統相連接設置;或者，所述鍋爐空預器、低低溫?fù)Q熱裝 置、脫硫廢水霧化裝置、干式電除塵裝置、鍋爐引風機、脫硫吸收塔、煙氣冷凝除霧裝置和 煙囪之間通過煙道進行連接，所述冷凝水箱通過管道與煙氣冷凝除霧裝置相連接設置;所述 石膏旋流器、石膏皮帶脫水機、石膏存儲倉、濾液收集箱、脫硫廢水旋流器和脫硫廢水箱通 過管道相連接設置。

　　10.如權利要求1至9任一項所述的零水耗、零廢水排放的脫硫系統在濕法煙氣脫硫方 面的應用。

　　說明書

　　一種零水耗、零廢水排放的脫硫系統及應用

　　技術領域

　　本發明屬于環保技術領域，涉及鍋爐后煙氣凈化機脫硫系統，尤其是一種零水耗、零廢 水排放的脫硫系統及應用。

　　背景技術

　　在大氣污染物治理煙氣脫硫領域，濕法脫硫工藝具有脫硫效率高、煤種適應能力強等特 點，是火力電廠普遍采用的一種技術。但是，該工藝中同時也存在著耗水量高、脫硫廢水高 能耗、高投資等難以處理的問題。脫硫系統入口煙氣溫度一般在110℃～160℃，脫硫系統出 口溫度一般在50℃左右，其蒸發水消耗量大是最為突出的問題，例如一般600MW脫硫機組， 其耗水量在85t～120t，吸收塔煙氣蒸發水占系統總水耗量所占比例約占90%以左右。濕法脫 硫產生的廢水，其pH為4～6，同時含有大量的懸浮物(石膏顆粒、SiO2、Al和Fe的氫氧化 物)、氟化物和微量的重金屬。直接排放將對環境造成極大危害，增設廢水處理系統投資高、 能耗大且處理效果不佳。

　　本發明專利申請整體考慮鍋爐尾部煙氣凈化系統，在鍋爐空預器與煙囪之間增加一系列 裝置，從而改進了整個濕法脫硫系統，設置了脫硫廢水霧化裝置，依靠鍋爐尾部煙氣熱能回 收了脫硫廢水，設置了煙氣冷凝除霧裝置，高效地回收了煙氣蒸發水與除霧器沖洗水，實現 了脫硫工藝水的循環利用。對本專利申請的整個脫硫系統而言，實現了零水耗、零廢水排放。

　　通過檢索，尚未發現與本發明專利申請相關的專利公開文獻。

　　發明內容

　　本發明的目的在于克服現有技術的不足之處，提供一種零水耗、零廢水排放的脫硫系統， 該系統較好地解決了脫硫系統耗水量高、脫硫廢水高能耗高投資難以處理的問題，該脫硫系 統可以應用于濕法煙氣的脫硫中。

　　本發明的目的是通過以下技術方案實現的：

　　一種零水耗、零廢水排放的脫硫系統，所述系統包括依次相連接設置的鍋爐空預器、低 低溫?fù)Q熱裝置、脫硫廢水霧化裝置、干式電除塵裝置、鍋爐引風機、脫硫吸收塔、煙氣冷凝 除霧裝置和煙囪，所述系統還包括一冷凝水箱，該冷凝水箱與煙氣冷凝除霧裝置相連接設置。

　　而且，所述系統還包括石膏旋流器、石膏皮帶脫水機、石膏存儲倉、濾液收集箱、脫硫 廢水旋流器和脫硫廢水箱，所述石膏旋流器的輸入端與脫硫吸收塔底部相連通設置，用于處 理脫硫吸收塔中排出的石膏漿液，該石膏旋流器包括溢流輸出端和底流輸出端，所述溢流輸 出端與濾液收集箱相連接設置，所述底流輸出端與石膏皮帶脫水機相連接設置，所述石膏皮 帶脫水機包括固體輸出端和濾液輸出端，所述固體輸出端與石膏存儲倉相連接，所述濾液輸 出端與濾液收集箱相連接設置;

　　所述濾液收集箱的設置于濾液收集箱底部的輸出端分別與脫硫吸收塔的底部和脫硫廢水 旋流器的輸入端相連接設置，所述廢水旋流器包括溢流出口和底流出口，所述底流出口與濾 液收集箱相連接設置，所述溢流出口與脫硫廢水箱相連接設置，所述脫硫廢水箱的輸出端與 脫硫廢水霧化裝置相連接設置。

　　而且，所述低低溫?fù)Q熱裝置包括低低溫?fù)Q熱裝置本體和換熱管，所述低低溫?fù)Q熱裝置本 體的材質為碳鋼，所述換熱管的材質采用合金鋼鋼，該換熱管采用蛇形管結構的塑料管且垂 直布置;鍋爐煙氣經低低溫?fù)Q熱裝置時，其煙溫大于煙氣露點溫度。

　　而且，所述脫硫廢水霧化裝置包括數個水平方向間隔并列設置的高效霧化噴槍，所述高 效霧化噴槍包括霧化噴槍本體、脫硫廢水接口、壓縮空氣接口和霧化噴嘴，所述霧化噴槍本 體的一端分別與霧化噴槍本體內相連通設置脫硫廢水接口和壓縮空氣接口，所述壓縮空氣接 口下方的霧化噴槍本體上與霧化噴槍本體內相連通、沿縱向均布間隔設置多個水平方向的霧 化噴嘴，最底端霧化噴嘴與霧化噴槍本體的另一端相連通設置。

　　而且，所述霧化噴槍本體為變徑設計。

　　而且，所述煙氣冷凝除霧裝置包括煙氣冷凝除霧裝置本體、煙氣換熱冷凝裝置、高效煙 道除霧裝置、廠區循環冷卻水接口、除霧裝置沖洗水接口和冷凝水排放接口，所述煙氣冷凝 除霧裝置本體內由左至右依次間隔設置煙氣換熱冷凝裝置和高效煙道除霧裝置，所述煙氣冷 凝除霧裝置本體上設置有與煙氣換熱冷凝裝置相連通設置的廠區循環冷卻水接口，該煙氣冷 凝除霧裝置本體上設置有與高效煙道除霧裝置相連通設置的除霧裝置沖洗水接口，所述煙氣 冷凝除霧裝置本體的底部相連通設有一錐斗，該錐斗的底部出口端與冷凝水箱相連通設置。

　　而且，所述高效煙道除霧裝置設置兩級煙道除霧器，在每極除霧器的兩側均設置沖洗水 接口;或者，所述煙氣冷凝除霧裝置本體內設置兩層高效煙道除霧裝置，該兩層高效煙道除 霧裝置水平安裝，采用陶瓷玻璃鋼耐磨復合材料，極限流速≤8m/s;或者，所述錐斗的底部出 口端通過一聯通管道與冷凝水箱相連通設置，該聯通管道的出水端安裝于冷凝水箱的運行液 位下方。

　　而且，所述脫硫吸收塔包括塔體、煙道出口、煙道入口、吸收劑循環噴淋管路、一級除 霧器和儲漿段，所述塔體的中部與塔體內相連通設置煙道入口，所述煙道入口下方的塔體內 底部設置儲漿段，所述煙道入口上方的塔體內由下至上依次設置吸收劑循環噴淋管路、一級 除霧器和煙道出口，所述煙道出口設置于塔體的上方頂部。

　　而且，所述低低溫?fù)Q熱裝置還與鍋爐的凝結水-蒸汽循環系統相連接設置;或者，所述鍋 爐空預器、低低溫?fù)Q熱裝置、脫硫廢水霧化裝置、干式電除塵裝置、鍋爐引風機、脫硫吸收 塔、煙氣冷凝除霧裝置和煙囪之間通過煙道進行連接，所述冷凝水箱通過管道與煙氣冷凝除 霧裝置相連接設置;所述石膏旋流器、石膏皮帶脫水機、石膏存儲倉、濾液收集箱、脫硫廢 水旋流器和脫硫廢水箱通過管道相連接設置。

　　如上所述的零水耗、零廢水排放的脫硫系統在濕法煙氣脫硫方面的應用。

　　本發明的優點和積極效果是：

　　1、本發明脫硫系統在傳統鍋爐尾部煙氣凈化系統上，增加了低溫?fù)Q熱裝置、脫硫廢水 霧化裝置、煙氣冷凝除霧裝置及水資源回收裝置等，從而實現了濕法脫硫系統工藝水的循環 利用，實現了整個脫硫系統工藝用的水零消耗以及廢水的零排放;而且，該脫硫系統使用方 法簡便、操作便利，降低了設備的運行成本，不易發生故障，運行方便，充分實現了能源的 循環利用，較好地解決了濕法脫硫系統中水資源浪費的問題，較好的解決了脫硫廢水處理高 高投資能耗問題，環保效果顯著，可以廣泛地應用于濕法煙氣的脫硫。

　　2、本發明脫硫系統的鍋爐空預器后設置低低溫?fù)Q熱裝置，可以大幅度降低空預器后煙氣 溫度，從而減少了脫硫塔蒸發水量;同時，可以高效回收鍋爐尾部煙氣中的余熱，用于鍋爐 凝結水-蒸汽循環系統，節約了能源。

　　3、本發明脫硫系統在低低溫?fù)Q熱裝置后設置脫硫廢水霧化裝置，脫硫廢水在該裝置中霧 化并被煙氣所蒸發，煙氣溫度微量下降;同時，脫硫廢水中石膏顆粒、可溶性鹽、重金屬等 物質隨著廢水的蒸發，進入鍋爐煙氣被煙塵所捕捉，最終由后端干式電除塵器所去除，達到 脫硫廢水零排放的效果。

　　4、本發明脫硫系統的脫硫吸收塔設置一級除霧器，可以去除脫硫塔出口煙氣中所攜帶石 膏漿液，既減少了脫硫塔阻力，同時又保證了脫硫塔出口煙氣的潔凈。

　　5、本發明脫硫系統的煙氣冷凝除霧裝置可以高效回收脫硫后煙氣中的冷凝水、除霧器沖 洗水，并經裝置底部錐斗，利用管道與凝結水箱連接，冷凝水箱收集冷凝除霧裝置來水，并 返回脫硫系統使用，達到了零水耗的效果
