申請日2015.06.17

　　公開(公告)日2015.11.25

　　IPC分類號C02F9/14; C02F9/00

　　摘要

　　本實用新型提供了一種基于物聯網的自動污水分配凈化系統，屬于水處理領域。它解決了不能針對污水特性進行處理的問題。本基于物聯網的自動污水分配凈化系統，包括若干污水處理池和若干進水管，每根進水管上各設有一個電磁閥，還包括污水管，若干進水管一端分別對應連接污水處理池，另一端均與污水管一端連接，污水管內設有水質監測裝置，還包括控制主機，控制主機分別與水質監測裝置和電磁閥連接，且水質監測裝置能分析水質信息并通過控制主機控制電磁閥通斷。水質監測裝置實時監測污水管內的水質，若水質僅需要一種或者多種處理，則通過控制主機控制流向相應污水處理池的進水管上的電磁閥開啟，使得能針對性的對污水進行處理，避免能源浪費。

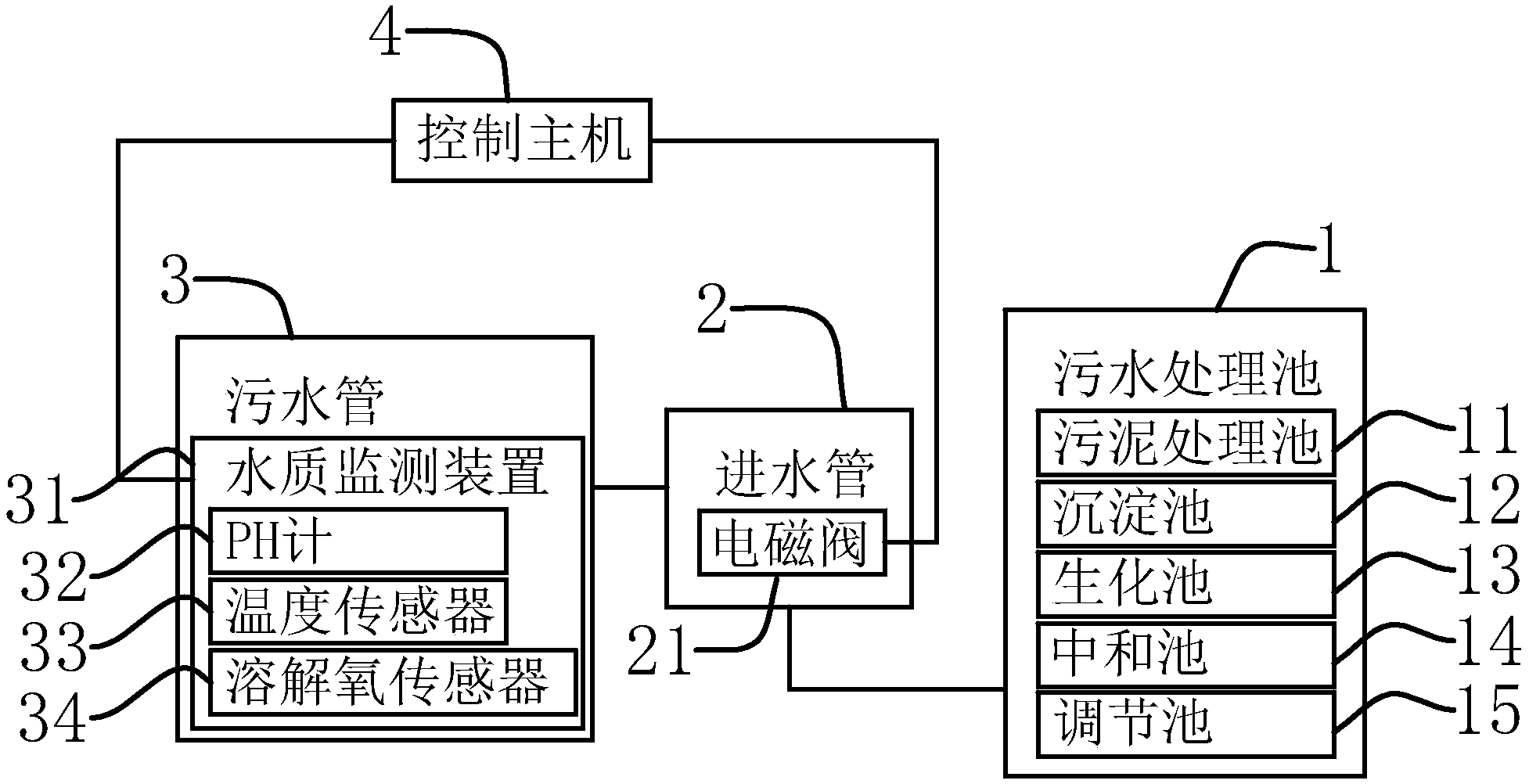

　　摘要附圖



　　權利要求書

　　1.一種基于物聯網的自動污水分配凈化系統，其特征在于：包括若干污水處理池(1)和若干進水管(2)，每根進水管(2)上各設有一個電磁閥(21)，還包括污水管(3)，若干進水管(2)一端分別對應連接污水處理池(1)，另一端均與所述的污水管(3)一端連接，所述的污水管(3)內設有水質監測裝置(31)，還包括控制主機(4)，所述的控制主機(4)分別與水質監測裝置(31)和電磁閥(21)連接，且水質監測裝置(31)能分析水質信息并通過控制主機(4)控制所述的電磁閥(21)通斷。

　　2.根據權利要求1所述的一種基于物聯網的自動污水分配凈化系統，其特征在于：所述的水質監測裝置(31)包括PH計(32)、溫度傳感器(33)和溶解氧傳感器(34)。

　　3.根據權利要求2所述的一種基于物聯網的自動污水分配凈化系統，其特征在于：所述的污水處理池(1)包括污泥處理池(11)、沉淀池(12)、生化池(13)、中和池(14)和調節池(15)。

　　4.根據權利要求3所述的一種基于物聯網的自動污水分配凈化系統，其特征在于：所述的控制主機(4)分別與水質監測裝置(31)和電磁閥(21)通過無線信號連接，所述的控制主機(4)為智能PC機。

　　說明書

　　一種基于物聯網的自動污水分配凈化系統

　　技術領域

　　本實用新型屬于水處理技術領域，涉及一種基于物聯網的自動污水分配凈化系統。

　　背景技術

　　污水處理是為使污水達到排水要求或再次使用的水質要求，對其進行凈化的過程，污水處理被廣泛應用于各個領域，污水處理與環境的好壞息息相關。

　　目前污水的凈化處理通常設置較多的污水處理池，但經過處理后的污水可能處理不徹底，或者某時間段的污水可能僅需要幾種污水處理池的處理，因此有必要對這部分污水進行針對處理。

　　實用新型內容

　　本實用新型的目的是針對現有技術中存在的上述問題，提供了一種能智能控制污水針對性進行處理的基于物聯網的自動污水分配凈化系統。

　　本實用新型的目的可通過下列技術方案來實現：一種基于物聯網的自動污水分配凈化系統，其特征在于：包括若干污水處理池和若干進水管，每根進水管上各設有一個電磁閥，還包括污水管，若干進水管一端分別對應連接污水處理池，另一端均與所述的污水管一端連接，所述的污水管內設有水質監測裝置，還包括控制主機，所述的控制主機分別與水質監測裝置和電磁閥連接，且水質監測裝置能分析水質信息并通過控制主機控制所述的電磁閥通斷。

　　采用水質監測裝置實時監測分析在污水管內的水質信息，若該時間段的水質僅需要一種或者多種處理，則通過控制主機控制流向相應污水處理池的進水管上的電磁閥開啟，使得能針對性的對污水進行處理，避免能源浪費，本系統也可以設置在污水處理的末端，對處理完的污水監測并回流二次處理。

　　在上述的一種基于物聯網的自動污水分配凈化系統中，所述的水質監測裝置包括PH計、溫度傳感器和溶解氧傳感器。

　　在上述的一種基于物聯網的自動污水分配凈化系統中，所述的污水處理池包括污泥處理池、沉淀池、生化池、中和池和調節池。

　　因此能檢測污水中較多的指標，同時控制相應電磁閥啟閉。

　　在上述的一種基于物聯網的自動污水分配凈化系統中，所述的控制主機分別與水質監測裝置和電磁閥通過無線信號連接，所述的控制主機為智能PC機。

　　與現有技術相比，本實用新型具有如下優點：

　　采用水質監測裝置實時監測分析在污水管內的水質信息，若該時間段的水質僅需要一種或者多種處理，則通過控制主機控制流向相應污水處理池的進水管上的電磁閥開啟，使得能針對性的對污水進行處理，避免能源浪費，本系統也可以設置在污水處理的末端，對處理完的污水監測并回流二次處理。
