申請日2015.06.17

　　公開(公告)日2015.12.09

　　IPC分類號C02F9/02

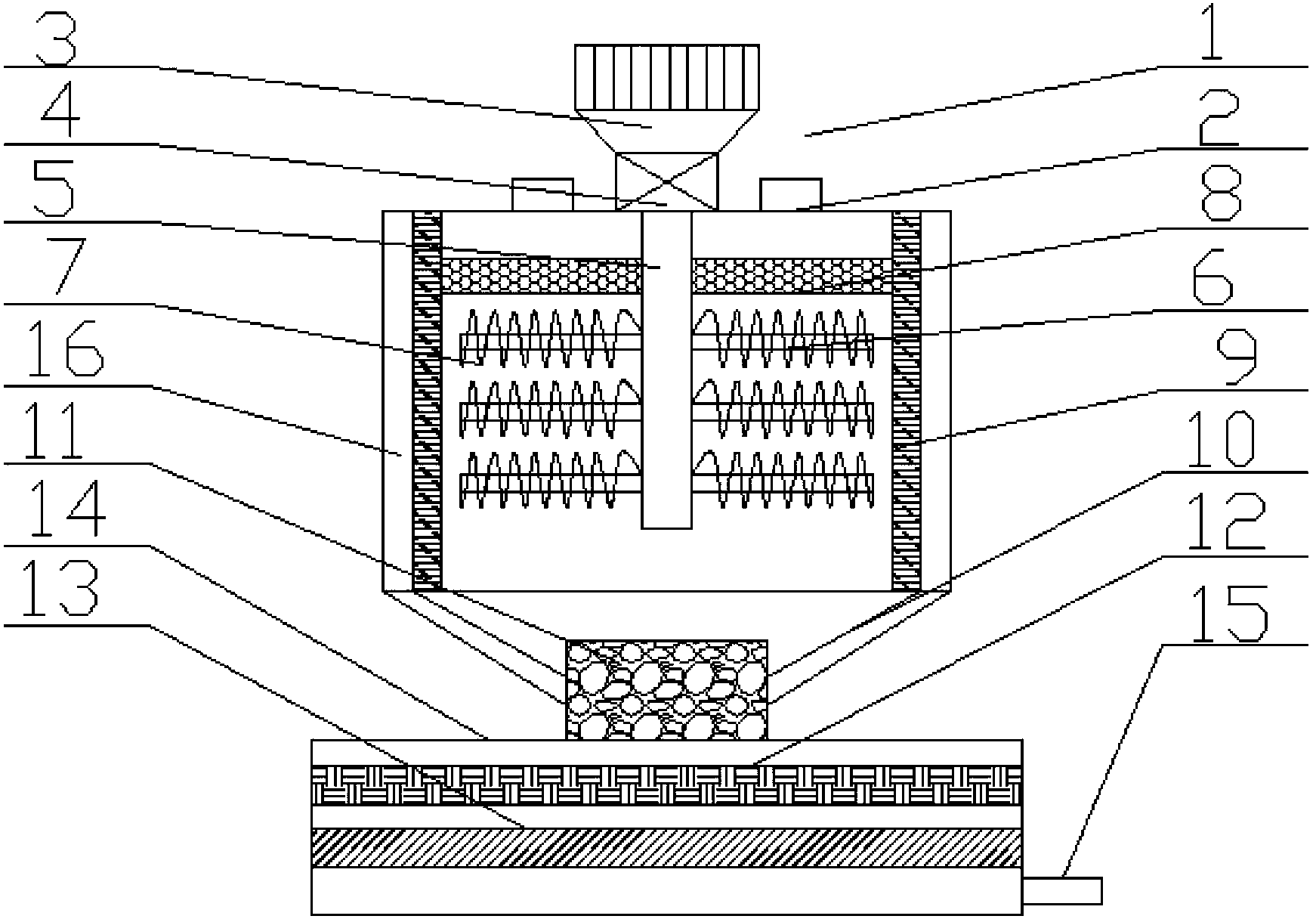

　　摘要

　　本實用新型公開了一種旋轉式廢水凈化裝置，它包括本體，所述本體包括進水口、變頻電機、減速器和攪拌軸。所述本體頂部設置有進水口;所述本體上方設置有變頻電機;所述變頻電機的輸出部分連接有減速器;所述減速器的輸出部分連接有攪拌軸;所述本體內部頂端位置設置有第一過濾層;所述攪拌軸表面設置有多個橫向攪拌軸;所述本體內壁設置有第二過濾層;所述本體底部設置有活性炭層;所述本體下方設置有儲液池;所述儲液池內部設置有一層吸附層;所述吸附層下方設置有樹脂層;所述儲液池外壁設置有出水口。本實用新型具有結構設計合理、凈化效果好和使用方便等優點。

　　摘要附圖



　　權利要求書

　　1.一種旋轉式廢水凈化裝置，它包括本體，所述本體包括進水口、變頻電機、減速器和攪拌軸，其特征在于：所述本體頂部設置有進水口;所述本體上方設置有變頻電機;所述變頻電機的輸出部分連接有減速器;所述減速器的輸出部分連接有攪拌軸;所述本體內部頂端位置設置有第一過濾層;所述攪拌軸表面設置有多個橫向攪拌軸;所述本體內壁設置有第二過濾層;所述本體底部設置有活性炭層;所述本體下方設置有儲液池;所述儲液池內部設置有一層吸附層;所述吸附層下方設置有樹脂層;所述儲液池外壁設置有出水口。

　　2.根據權利要求1所述的一種旋轉式廢水凈化裝置，其特征在于：所述第二過濾層和本體內壁之間設置有液體通道。

　　3.根據權利要求2所述的一種旋轉式廢水凈化裝置，其特征在于：所述液體通道通過導管和本體底部設置的活性炭層相連接。

　　4.根據權利要求1所述的一種旋轉式廢水凈化裝置，其特征在于：所述第一過濾層為不銹鋼絲編織而成。

　　5.根據權利要求1所述的一種旋轉式廢水凈化裝置，其特征在于：所述橫向攪拌軸表面設置有螺旋攪拌軸。

　　說明書

　　一種旋轉式廢水凈化裝置

　　技術領域

　　本實用新型涉及一種凈化裝置，尤其涉及一種旋轉式廢水凈化 裝置。

　　背景技術

　　目前，隨著科學技術的發展，工業等領域也在快速進步，但是 隨之帶來的是工業污水量的急劇增多，因此實現污水的凈化對環境 的保護有著十分重要的意義，工業的污水中往往包含固體雜質以及 一些有害物質，這給后期的污水凈化帶來很大的困難，傳統的水凈 化采用沉淀等方式，這種凈化污水的方法不僅時間長，而且非常消 耗資源，耽誤企業的時間，也大大增加了企業的生產成本。

　　實用新型內容

　　為了克服上述現有技術的缺陷，本實用新型的目的是提供一種 旋轉式廢水凈化裝置。

　　本實用新型是采取以下技術方案來實現的：一種旋轉式廢水凈 化裝置，它包括本體，所述本體包括進水口、變頻電機、減速器和 攪拌軸，所述本體頂部設置有進水口;所述本體上方設置有變頻電 機;所述變頻電機的輸出部分連接有減速器;所述減速器的輸出部 分連接有攪拌軸;所述本體內部頂端位置設置有第一過濾層;所述 攪拌軸表面設置有多個橫向攪拌軸;所述本體內壁設置有第二過濾 層;所述本體底部設置有活性炭層;所述本體下方設置有儲液池; 所述儲液池內部設置有一層吸附層;所述吸附層下方設置有樹脂層; 所述儲液池外壁設置有出水口。

　　上述的一種旋轉式廢水凈化裝置，所述第二過濾層和本體內壁 之間設置有液體通道。

　　上述的一種旋轉式廢水凈化裝置，所述液體通道通過導管和本 體底部設置的活性炭層相連接。

　　上述的一種旋轉式廢水凈化裝置，所述第一過濾層為不銹鋼絲 編織而成。

　　上述的一種旋轉式廢水凈化裝置，所述橫向攪拌軸表面設置有 螺旋攪拌軸。

　　綜上所述本實用新型具有以下有益效果：本實用新型具有結構 設計合理、凈化效果好和使用方便等優點，所述第一過濾層為不銹 鋼絲編織而成，可以初步過濾廢水中的固體雜質，使廢水更為純凈， 防止雜質對后期的廢水凈化造成干擾，提高了工作效率。
