申請日2015.08.24

　　公開(公告)日2015.12.23

　　IPC分類號C02F9/04

　　摘要

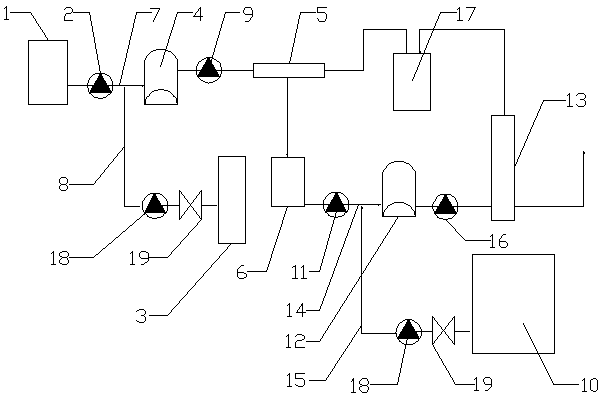

　　一種新型水處理站阻垢劑管路，包括依次設置的一級處理機構和二級處理機構，一級處理機構包括自來水原水池、原水泵、第一阻垢劑配置罐、第一保安過濾器、一級反滲透RO機組和一級濃水箱，第一保安過濾器進水端通過第一管道與原水泵出水口連接，原水泵進水口與自來水原水池連接，第一阻垢劑配置罐通過第二管道與第一管道連接，第一保安過濾器出水口通過一級高壓泵與一級反滲透RO機組連接，一級反滲透RO機組的淡水出水口與淡水池連接。

　　權利要求書

　　1.一種新型水處理站阻垢劑管路，其特征在于：包括依次設置的一級處理機構和二級處理機構，一級處理機構包括自來水原水池、原水泵、第一阻垢劑配置罐、第一保安過濾器、一級反滲透RO機組和一級濃水箱，第一保安過濾器進水端通過第一管道與原水泵出水口連接，原水泵進水口與自來水原水池連接，第一阻垢劑配置罐通過第二管道與第一管道連接，第一保安過濾器出水口通過一級高壓泵與一級反滲透RO機組連接，一級反滲透RO機組的淡水出水口與淡水池連接，一級反滲透RO機組的濃水出水口與一級濃水箱連接;二級處理機構包括第二阻垢劑配置罐、二級增壓泵、第二保安過濾器和二級反滲透RO機組，第二保安過濾器進水口通過第三管道與二級增壓泵出水口連接，二級增壓泵進水口與一級濃水箱連接，第二阻垢劑配置罐通過第四管道與第三管道連接，第二保安過濾器出水口通過二級高壓泵與二級反滲透RO機組連接，二級反滲透RO機組連接的淡水出水口與淡水池連接。

　　2.如權利要求1所述的一種新型水處理站阻垢劑管路，其特征在于：所述第二管道和第四管道上均設置有計量泵。

　　3.如權利要求1所述的一種新型水處理站阻垢劑管路，其特征在于：所述第二管道和第四管道上均設置有閥門。

　　說明書

　　一種新型水處理站阻垢劑管路

　　技術領域

　　本實用新型涉及一種新型水處理站阻垢劑管路。

　　背景技術

　　銅箔制造需要大量的純水和高純水，水處理站先將自來水制成淡水，然后再將淡水制成純水。從自來水制成淡水要用到反滲透系統，該系統分為兩級，當?shù)谝患壆a(chǎn)生的濃水進入第二級時，由于濃水鈣鎂離子濃度增大，電導率高(200-500us/cm)，容易把第二級的反滲透堵塞，平均十天就要疏通清洗一次，清洗時先把系統中23m3水全部排掉，再加入50Kg藥品檸檬酸，清洗一次消耗成本500元，而且還影響正常淡水生產。原工藝只在第一級加入阻垢劑，前期通過加大第一級阻垢劑加入量和濃度、縮短反滲透的清洗周期等方法，效果均不太明顯。

　　發明內容

　　針對現有技術存在的缺陷，本實用新型提供了一種新型水處理站阻垢劑管路，使用成本低，同時能減少反滲透RO機組的堵塞。

　　具體技術方案為：一種新型水處理站阻垢劑管路，包括依次設置的一級處理機構和二級處理機構，一級處理機構包括自來水原水池、原水泵、第一阻垢劑配置罐、第一保安過濾器、一級反滲透RO機組和一級濃水箱，第一保安過濾器進水端通過第一管道與原水泵出水口連接，原水泵進水口與自來水原水池連接，第一阻垢劑配置罐通過第二管道與第一管道連接，第一保安過濾器出水口通過一級高壓泵與一級反滲透RO機組連接，一級反滲透RO機組的淡水出水口與淡水池連接，一級反滲透RO機組的濃水出水口與一級濃水箱連接;二級處理機構包括第二阻垢劑配置罐、二級增壓泵、第二保安過濾器和二級反滲透RO機組，第二保安過濾器進水口通過第三管道與二級增壓泵出水口連接，二級增壓泵進水口與一級濃水箱連接，第二阻垢劑配置罐通過第四管道與第三管道連接，第二保安過濾器出水口通過二級高壓泵與二級反滲透RO機組連接，二級反滲透RO機組連接的淡水出水口與淡水池連接。

　　所述第二管道和第四管道上均設置有計量泵。

　　所述第二管道和第四管道上均設置有閥門。

　　本實用新型結構簡單，造價成本低，自來水原水池中的自來水經過原水泵加壓后進入到第一保安過濾器進行過濾，第一阻垢劑配置罐根據第一管道內自來水的流量對第一管道內添加阻垢劑，使自來水中阻垢劑的濃度為原處理工藝中阻垢劑濃度的二分之一，經第一保安過濾器過濾后的自來水經過一級高壓泵的加壓后進入一級反滲透RO機組，一級反滲透RO機組產生的淡水直接進入淡水池，一級反滲透RO機組產生的含有雜質的濃水進入一級濃水箱內，一級濃水箱內的濃水經過二級增壓泵加壓后進入第二保安過濾器內，同時第二阻垢劑配置罐通過第四管道對第三管道內的濃水增加阻垢劑，使?jié)馑�中阻垢劑的濃度與第一管道內阻垢劑的濃度相同，第二保安過濾器內的濃水經過二級高壓泵的加壓后進入二級反滲透RO機組，二級反滲透RO機組產生的淡水直接進入淡水池，二級反滲透RO機組產生的含有雜質的濃水直接排出。

　　由于一級反滲透RO機組產生的淡水直接進入淡水池，因此第一阻垢劑配置罐和第二阻垢劑配置罐阻垢劑量使用量的和小于原工藝中阻垢劑的使用量，阻垢劑的使用量由每月的225公斤降到150公斤，每月節省藥品成本5850元;淡水池內電導率由原來的50-80us/cm降低到25-30us/cm，說明其中的鈣鎂離子含量降低，產水水質明顯改善;二級反滲透RO機組的清洗周期由10天延長至180天，節約清洗成本。

　　本實用新型所述的保安過濾器和反滲透RO機組為現有技術。
