申請日2015.08.24

　　公開(公告)日2015.12.23

　　IPC分類號C02F103/10; C02F9/14

　　摘要

　　本實用新型公開了一種油氣田廢水無害化處理裝置，其主要包括回收油區、上行流濕地、配水區、水平流濕地和出水區，進水管連接到回收油區的左側上端，回收油區與上行流濕地通過隔板隔開，上行流濕地與配水區也通過隔板隔開，配水區與水平流濕地通過配水墻隔開，水平流濕地與出水區通過出水墻隔開，出水區的右上端連有出水管。本實用新型的有益效果有：采用“上行流濕地+水平流濕地”的工藝來處理油氣田廢水，處理效果好、投資小、運行費用低、生態環境效益高;前端設有回收油區，達到回收油的目的，同時也降低后續處理負荷;回收油區內設有射流曝氣機，不會產生積泥，使水流往上行流濕地移動;出水區內設有鵝卵石，以免部分土壤砂石隨水排出。

　　權利要求書

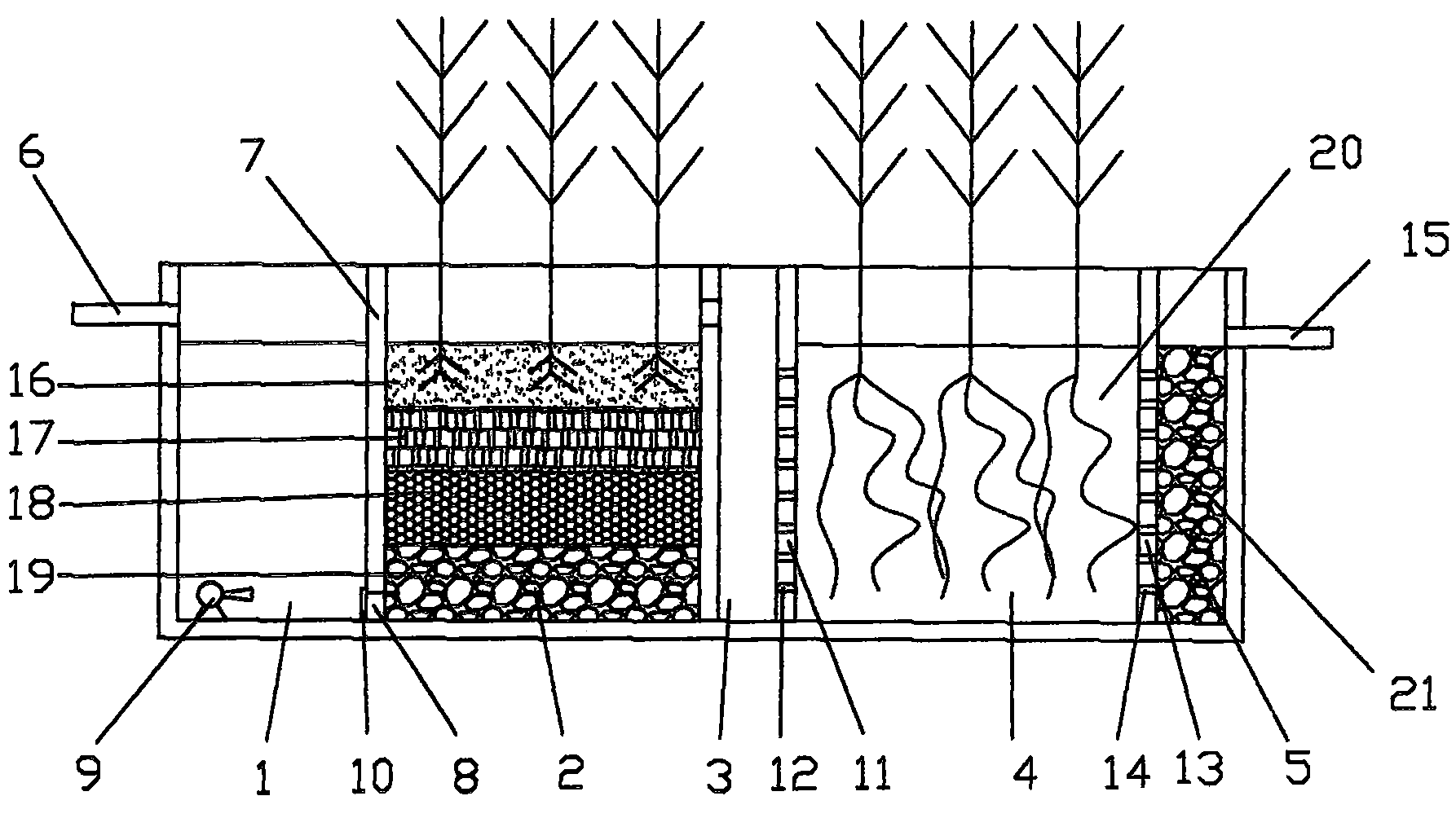

　　1.一種油氣田廢水無害化處理裝置，其特征在于：其主要包括回收油區(1)、上 行流濕地(2)、配水區(3)、水平流濕地(4)和出水區(5)，進水管(6)連接到所述 回收油區(1)的左側上端，所述回收油區(1)與所述上行流濕地(2)通過隔板(7) 隔開，所述隔板(7)的下端設有過水孔(8)連通所述回收油區(1)和所述上行流濕 地(2)，所述回收油區(1)的底部設有射流曝氣機(9)，且所述射流曝氣機(9)的開 口朝向連通所述回收油區(1)和所述上行流濕地(2)的過水孔(8)，所述過水孔(8) 上設有一層隔網(10)，且所述隔網(10)設置在所述回收油區(1)內，所述上行流濕 地(2)與所述配水區(3)也通過隔板(7)隔開，所述隔板(7)的上端設有過水孔(8) 連通所述上行流濕地(2)與所述配水區(3)，所述配水區(3)與所述水平流濕地(4) 通過配水墻(11)隔開，所述配水墻(11)上均勻分布著若干個配水孔(12)，所述水 平流濕地(4)與所述出水區(5)通過出水墻(13)隔開，所述出水墻(13)上均勻分 布著若干個出水孔(14)，所述出水區(5)的右上端連有出水管(15)。

　　2.根據權利要求1所述的一種油氣田廢水無害化處理裝置，其特征在于：所述上 行流濕地(2)內從上到下依次是土壤層(16)、砂石層(17)、碎石層(18)、鵝卵石層 (19)。

　　3.根據權利要求1所述的一種油氣田廢水無害化處理裝置，其特征在于：所述水 平流濕地(4)內設有土壤砂石層(20)。

　　4.根據權利要求1所述的一種油氣田廢水無害化處理裝置，其特征在于：所述出 水區(5)填有鵝卵石(21)。

　　說明書

　　一種油氣田廢水無害化處理裝置

　　技術領域

　　本實用新型涉及一種廢水無害化處理裝置，特別涉及一種油氣田廢水無害化處理裝 置，屬于石油生產處理技術領域。

　　背景技術

　　油田污水成分比較復雜，油分含量及油在水中存在形式也不相同，且多數情況下常 與其他廢水相混合，因此單一方法處理往往效果不佳。同時，因各種力法都有其局限性， 在實際應用中通常是兩三種方法聯合使用，使出水水質達到排放標準。另外，各油田的 生產方式、環境要求以及處理水的用途的不同，使油田污水處理工藝差別較大。在這些 工藝流程中，常見的一級處理有重力分離、浮選及離心分離。主要除去浮油及油濕固體; 二級處理有過濾、粗�；�、化學處理等，主要是破乳和去除分散油;深度處理有超濾、 活性炭吸附、生化處理等，主要是去除溶解油�，F(xiàn)有的油田廢水處理工藝大都有著投資 大、運行費用高的特點。

　　實用新型內容

　　本實用新型要解決的技術問題，在于提供一種油氣田廢水無害化處理裝置，該處理 裝置可有效地去除含油廢水中的油，并且降低水中的COD，且投資小，運行費用低，具 有生態效益。

　　本實用新型通過下述方案實現：一種油氣田廢水無害化處理裝置，其主要包括回收 油區、上行流濕地、配水區、水平流濕地和出水區，進水管連接到所述回收油區的左側 上端，所述回收油區與所述上行流濕地通過隔板隔開，所述隔板的下端設有過水孔連通 所述回收油區和所述上行流濕地，所述回收油區的底部設有射流曝氣機，且所述射流曝 氣機的開口朝向連通所述回收油區和所述上行流濕地的過水孔，所述過水孔上設有一層 隔網，且所述隔網設置在所述回收油區內，以免碎石土壤等進入到所述上行流濕地，所 述上行流濕地與所述配水區也通過隔板隔開，所述隔板的上端設有過水孔連通所述上行 流濕地與所述配水區，所述配水區與所述水平流濕地通過配水墻隔開，所述配水墻上均 勻分布著若干個配水孔，所述水平流濕地與所述出水區通過出水墻隔開，所述出水墻上 均勻分布著若干個出水孔，所述出水區的右上端連有出水管。

　　所述上行流濕地內從上到下依次是土壤層、砂石層、碎石層、鵝卵石層，去除懸浮 物，所述土壤層上種有挺水植物。

　　所述水平流濕地內設有土壤砂石層，所述土壤砂石層上種有根系發達植物，可有效 吸收污水中有機污染物。

　　所述出水區填有鵝卵石，以免部分土壤砂石隨水排出。

　　本實用新型的有益效果為：

　　1、本實用新型一種油氣田廢水無害化處理裝置采用“上行流濕地+水平流濕地”的 工藝來處理油氣田廢水，上行流濕地中主要去除懸浮物及油，水平流濕地主要去除有機 污染物質，該工藝處理效果好，還有著投資小、運行費用低、生態環境效益高的特點;

　　2、本實用新型一種油氣田廢水無害化處理裝置的前端設有回收油區，通過定期清 理上部的油來達到回收油的目的，同時也降低后續處理負荷;

　　3、本實用新型一種油氣田廢水無害化處理裝置的回收油區內設有射流曝氣機，使 得底部不會產生積泥，同時使得水流往上行流濕地內移動;

　　4、本實用新型一種油氣田廢水無害化處理裝置的出水區內設有鵝卵石，以免部分 土壤砂石隨水排出。
