申請日2015.07.14

　　公開(公告)日2015.10.07

　　IPC分類號B01D24/46; B01D24/12

　　摘要

　　本發明公開一種快速多孔填料過濾水處理裝置，包括有封閉腔體結構的凈水倉，凈水倉內自下往上設置有漏水板、過濾層和格珊，漏水板位置固定，格珊沿凈水倉的壁面上下平行移位，格珊與漏水板所夾空間即為過濾層，過濾層內堆積輕質多孔填料，輕質多孔填料由格珊限位，在凈水倉頂部或格珊上方設置有過濾水入口，在過濾層一側壁上設有清洗水入口，與清洗水入口相對或相鄰的側壁上設置有僅容濾渣流出的濾渣出口，在凈水倉設置有可開合的過濾水出口。本發明充分利用輕質多孔填料在水中的懸浮特性，以及其孔徑小于被污染顆粒物，通過壓緊裝置實現輕質多孔填料的聚合及分散，達到過濾污染物及過濾裝置易于清洗的目的。

　　權利要求書

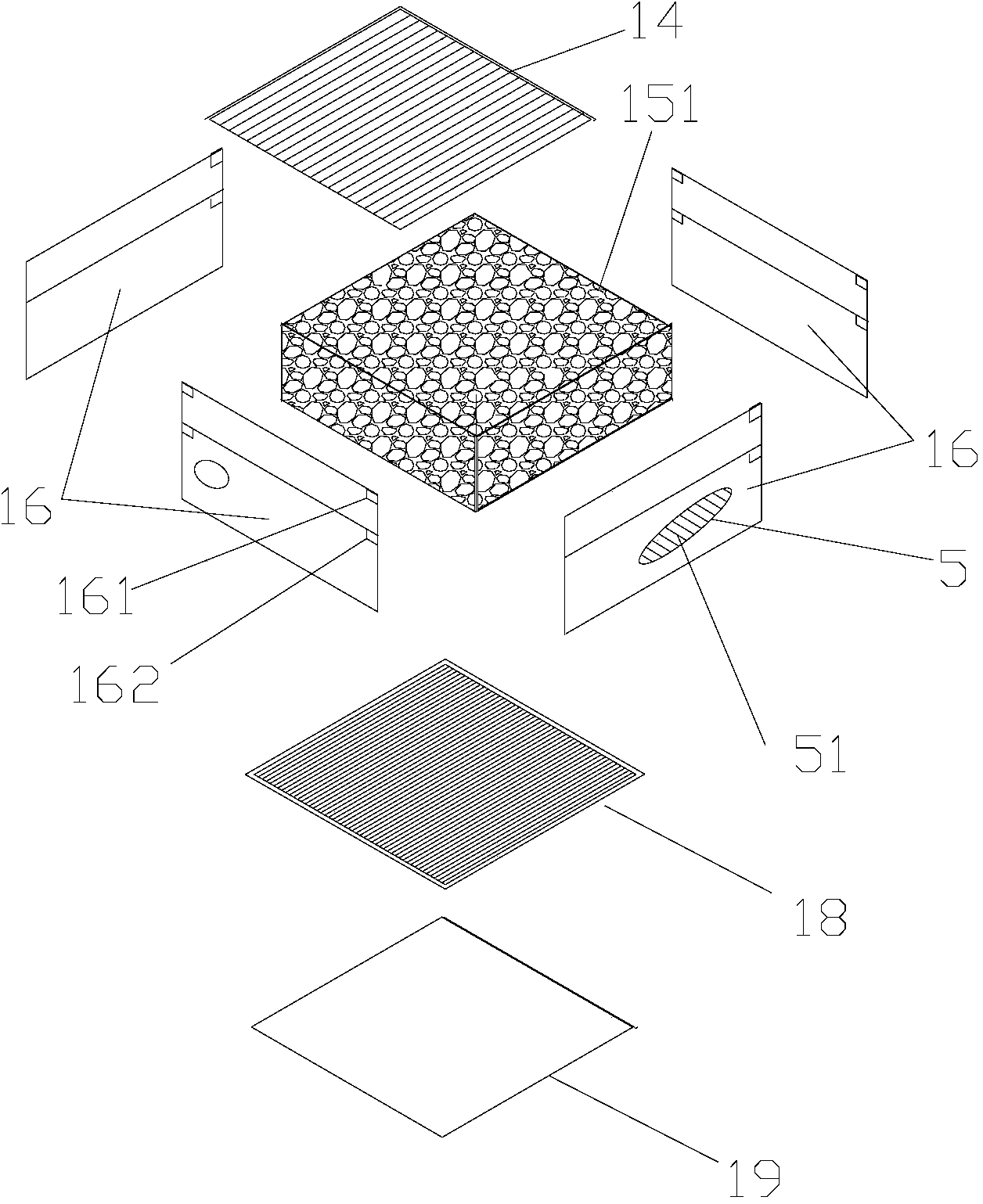

　　1.一種快速多孔填料過濾水處理裝置，其特征在于，包括有封閉腔體 結構或凹槽結構的凈水倉(1)，凈水倉(1)內自下往上設置有漏水板(18)、 過濾層(15)和格珊(14)，漏水板(18)位置固定，格珊(14)可沿凈水倉 的壁面(16)上下平行移位，格珊(14)與漏水板(18)所夾空間即為過濾 層(15)，過濾層(15)內堆積輕質多孔填料(151)，輕質多孔填料(151) 由格珊(14)限位，在凈水倉(1)頂部或格珊(14)上方設置有過濾水入口， 在過濾層(15)一側壁上設有清洗水入口(4)，與清洗水入口(4)相對或相 鄰的側壁上設置有僅容濾渣流出的濾渣出口(5)，在凈水倉(1)底部(19) 設置有可開合的過濾水出口。

　　2.根據權利要求1所述的快速多孔填料過濾水處理裝置，其特征在于， 凈水倉(1)的壁面上設有用以切換格珊(14)對輕質多孔填料(151)限位 位置的上卡位(161)和下卡位(162)。

　　3.根據權利要求1所述的快速多孔填料過濾水處理裝置，其特征在于， 所述過濾水出口為可開合的擋水隔板(11)設置于漏水板(18)下方。

　　4.根據權利要求1所述的快速多孔填料過濾水處理裝置，其特征在于， 所述濾渣出口(5)包括有口徑大于濾渣直徑，并小于輕質多孔填料(151) 直徑的網珊，該網珊封閉濾渣出口(5)。

　　5.根據權利要求3所述的快速多孔填料過濾水處理裝置，其特征在于， 所述凈水倉(1)的下方通過過濾水出口連通水槽(12)。

　　6.根據權利要求4或5所述的快速多孔填料過濾水處理裝置，其特征 在于，所述凈水倉(1)的濾渣出口(5)連通濾渣槽(8)，濾渣槽(8)采用 沉降方式濾除濾渣。

　　7.根據權利要求6所述的快速多孔填料過濾水處理裝置，其特征在于， 所述濾渣槽(8)還包括有出水口，連通水槽(12)用以返回過濾水。

　　8.根據權利要求7所述的快速多孔填料過濾水處理裝置，其特征在于： 所述水槽(12)的出水口(13)通過水泵連通凈水倉(1)的清洗水入口(4)。

　　說明書

　　一種快速多孔填料過濾水處理裝置

　　技術領域

　　本發明涉及污水處理領域，特別涉及一種以多孔填料為過濾介質的快速 過濾裝置裝置，用于污水處理系統。

　　背景技術

　　隨著我國國民經濟的高速發展，工業污水、生活污水的排放量逐年增加， 與此同時，全球溫室效應和高速發展的工業，使凈水資源正在逐年減少并受 到污染威脅。污水處理產業面臨著巨大的挑戰和壓力，解決這個迫在眉睫的 問題的唯一途徑就是開發新型、高效、節能、低成本的污水凈化處理技術。

　　以填料為過濾介質是傳統水處理的重要手段，目前應用較普遍的過濾介 質為石英砂，通過石英砂顆粒表面相互貼合形成的縫隙攔截固形物，使污水 得以凈化。雖然石英砂材料廣泛、價格低廉，但現有過濾系統中采用石英砂 材料作為過濾裝置，存在如下問題：過濾容量小、易堵塞，導致過濾周期短， 每個周期結束就得需要消耗大量的水進行清洗，頻繁沖洗石英砂一方面導致 其過濾容量減小，另一方面造成水資源的浪費。

　　發明內容

　　本發明為解決石英砂過濾介質的缺陷，提供一種過濾快速、易清洗、節 水、占用空間小的快速多孔填料過濾水處理裝置。

　　為達到上述發明的目的，本發明通過以下技術方案實現：

　　一種快速多孔填料過濾水處理裝置，包括有封閉腔體結構或凹槽結構的 凈水倉，凈水倉內自下往上設置有漏水板、過濾層和格珊，漏水板位置固定， 格珊沿凈水倉的壁面上下平行移位，格珊與漏水板所夾空間即為過濾層，過 濾層內堆積輕質多孔填料，輕質多孔填料由格珊限位，在凈水倉頂部或格珊 上方設置有過濾水入口，在過濾層一側壁上設有清洗水入口，與清洗水入口 相對或相鄰的側壁上設置有僅容濾渣流出的濾渣出口，在凈水倉設置有有可 開合的過濾水出口。

　　進一步，凈水倉的壁面上設有用以切換格珊對輕質多孔填料限位位置的 上卡位和下卡位。

　　進一步，所述過濾水出口為可開合的擋水隔板設置于漏水板下方。

　　進一步，所述濾渣出口包括有口徑大于濾渣直徑，并小于輕質多孔填料 直徑的網珊，該網珊封閉濾渣出口。

　　進一步，所述凈水倉的下方通過過濾水出口連通水槽。

　　進一步，所述凈水倉的濾渣出口連通濾渣槽，濾渣槽采用沉降方式濾除 濾渣。

　　進一步，所述濾渣槽還包括有出水口，連通水槽用以返回過濾水。

　　進一步，所述水槽的出水口通過水泵連通凈水倉的清洗水入口。

　　本發明的一種快速多孔填料過濾水處理裝置，采用堆積多個顆粒狀的輕 質多孔填料，多孔填料表面分布開放孔隙，多孔填料堆積體在外力作用下被 壓緊密實時，相互間形成吸附攔截污水中固體的過水縫隙，使穿行的污水得 到凈化，當外力撤除后，倉體注水后填料懸浮水中，多孔填料顆粒松散分離， 顆粒間的縫隙還原開放孔隙，攔截的固體脫落漂移或沉積，在水流的沖刷下 離開倉體，完成多孔填料的清洗。
