申請日2015.08.24

　　公開(公告)日2015.12.30

　　IPC分類號C02F3/30

　　摘要

　　本實用新型涉及一種新型SBR污水處理系統，包括反應池，所述反應池由兩片水力帆分隔成控制區、反應區和平衡區，位于控制區的側壁上設置有進水口，位于平衡區的側壁上設置有排水口，所述反應區底部布設有布?xì)夤�，所述布�(xì)夤苌喜荚O(shè)有曝氣器;所述反應區內還安裝有潷水器，反應區的一側設置有推流攪拌器，反應區內位于推流攪拌器旁側豎立有可轉動的方形導向桿，所述導向桿上設置有可沿導向桿上下滑動的安裝座，所述推流攪拌器安裝于所述安裝座上。該新型SBR污水處理系統結構新穎，設計合理，保證污水得到均勻且充分的攪拌，同時使得空氣能夠更加合理均勻的分布到反應池中，提高污水處理的效果，減少能源浪費。

　　權利要求書

　　1.一種新型SBR污水處理系統，其特征在于：包括反應池，所述反應池由兩片水力帆分隔成控制區、反應區和平衡區，位于控制區的側壁上設置有進水口，位于平衡區的側壁上設置有排水口，所述反應區底部布設有布?xì)夤�，所述布�(xì)夤苌喜荚O(shè)有曝氣器;所述反應區內還安裝有潷水器，反應區的一側設置有推流攪拌器，反應區內位于推流攪拌器旁側豎立有可轉動的方形導向桿，所述導向桿上設置有可沿導向桿上下滑動的安裝座，所述推流攪拌器安裝于所述安裝座上。

　　2.根據權利要求1所述的新型SBR污水處理系統，其特征在于：位于導向桿底部安裝有與其旋轉配合的底座，位于導向桿的旁側豎立有固定柱，所述固定柱上設置有驅動導向桿轉動的第一電機，位于第一電機上方設置有帶動推流攪拌器上下移動的卷?yè)P(yáng)機。

　　3.根據權利要求1所述的新型SBR污水處理系統，其特征在于：所述布?xì)夤懿荚O(shè)有與出氣孔，布?xì)夤苌衔挥诔鰵饪滋幪自O(shè)有連接套，所述連接套上開設有與出氣孔相連通的螺紋孔，所述曝氣器下端設置有與螺紋孔相配合的螺紋接口，所述螺紋接口上套設有密封圈。

　　4.根據權利要求3所述的新型SBR污水處理系統，其特征在于：所述連接套由上、下對半套殼拼接而成，上、下對半套殼之間通過螺栓螺母連接在一起，所述螺紋孔位于上對半套殼上;所述出氣孔為錐形結構，所述上對半套殼上設置于位于螺紋孔下端并與所述出氣孔相配合的橡膠錐套。

　　5.根據權利要求1所述的新型SBR污水處理系統，其特征在于：所述控制區底部設置有通往反應區的連接管，所述連接管上設置有進水泵，所述潷水器的排水管經出水泵有平衡區相連通。

　　6.根據權利要求5所述的新型SBR污水處理系統，其特征在于：所述反應區底部還設置有潛污泵和溫度傳感器，反應區側壁上部安裝有溶解氧儀表。

　　說明書

　　一種新型SBR污水處理系統

　　技術領域

　　本實用新型涉及一種新型SBR污水處理系統。

　　背景技術

　　從SBR(序批式反應器)的整個工藝過程來看，SBR工藝采用間歇運行方式，

　　該工藝處理過程分為進水、曝氣、沉淀、出水這四個時序。首先污水在進水時間段內連續進入處理池中，直至達到最高運行液位，然后關閉進水排水口，開啟曝氣裝置為SBR池曝氣，此時污染物進行生化分解，然后關閉曝氣裝置，SBR池內物質處于凈沉狀態，進行泥水分離，最后清水通過潷水器連續排出，淤泥從下口排出。但是SBR反應池中普遍存在氧氣分布不均，攪拌不均勻的兩個問題，導致污水處理效果不佳，造成了能源的浪費，同時也增加了污水處理的成本。

　　實用新型內容

　　有鑒于此，本實用新型的目的是提供一種結構新穎的新型SBR污水處理系統。

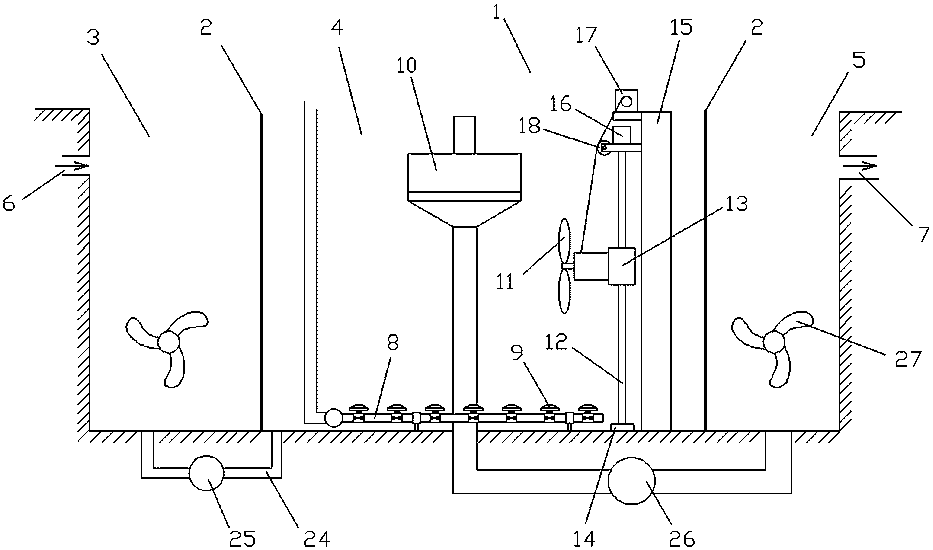

　　本實用新型采用以下方案實現：一種新型SBR污水處理系統，包括反應池，所述反應池由兩片水力帆分隔成控制區、反應區和平衡區，位于控制區的側壁上設置有進水口，位于平衡區的側壁上設置有排水口，所述反應區底部布設有布?xì)夤�，所述布�(xì)夤苌喜荚O(shè)有曝氣器;所述反應區內還安裝有潷水器，反應區的一側設置有推流攪拌器，反應區內位于推流攪拌器旁側豎立有可轉動的方形導向桿，所述導向桿上設置有可沿導向桿上下滑動的安裝座，所述推流攪拌器安裝于所述安裝座上。

　　進一步的，位于導向桿底部安裝有與其旋轉配合的底座，位于導向桿的旁側豎立有固定柱，所述固定柱上設置有驅動導向桿轉動的第一電機，位于第一電機上方設置有帶動推流攪拌器上下移動的卷?yè)P(yáng)機。

　　進一步的，所述布?xì)夤懿荚O(shè)有與出氣孔，布?xì)夤苌衔挥诔鰵饪滋幪自O(shè)有連接套，所述連接套上開設有與出氣孔相連通的螺紋孔，所述曝氣器下端設置有與螺紋孔相配合的螺紋接口，所述螺紋接口上套設有密封圈。

　　進一步的，所述連接套由上、下對半套殼拼接而成，上、下對半套殼之間通過螺栓螺母連接在一起，所述螺紋孔位于上對半套殼上;所述出氣孔為錐形結構，所述上對半套殼上設置于位于螺紋孔下端并與所述出氣孔相配合的橡膠錐套。

　　進一步的，所述控制區底部設置有通往反應區的連接管，所述連接管上設置有進水泵，所述潷水器的排水管經出水泵有平衡區相連通。

　　進一步的，所述反應區底部還設置有潛污泵和溫度傳感器，反應區側壁上部安裝有溶解氧儀表。

　　與現有技術相比，本實用新型具有以下有益效果：該新型SBR污水處理系統結構新穎，設計合理，保證污水得到均勻且充分的攪拌，同時使得空氣能夠更加合理均勻的分布到反應池中，降低造價，提高污水處理的效果，減少能源浪費;同時曝氣器拆裝方便，密封性好，便于后期發生堵塞時拆卸清理。

　　為使本實用新型的目的、技術方案及優點更加清楚明白，以下將通過具體實施例和相關附圖，對本實用新型作進一步詳細說明。
