申請日2015.08.24

　　公開(公告)日2016.01.13

　　IPC分類號C02F9/04

　　摘要

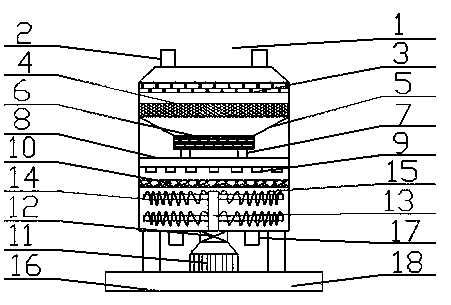

　　本實用新型公開了一種攪拌式工業廢水凈化裝置，它包括本體，所述本體包括進水口、導流板、噴淋管和噴淋頭。所述本體內部頂端位置設置有多個導流板;所述導流板下方設置有過濾層;所述過濾層下方設置有催化反應室;所述催化反應室下方設置有噴淋管;所述本體下方設置有底座;所述底座和本體之間設置有變頻電機;所述變頻電機的輸出部分連接有減速器;所述減速器的輸出部分連接有攪拌軸;所述攪拌軸延伸至本體內部;所述攪拌軸表面設置有多個橫向攪拌軸;所述噴淋管下方設置有一層吸附層;所述本體和底座之間設置有多個支撐架;所述本體底部設置有多個出水口。本實用新型具有結構設計合理、凈化效果好和使用方便等優點。

　　權利要求書

　　1.一種攪拌式工業廢水凈化裝置，它包括本體，所述本體包括進水口、導流板、噴淋管和噴淋頭，其特征在于：所述本體設置有多個進水口;所述本體內部頂端位置設置有多個導流板;所述導流板下方設置有過濾層;所述過濾層下方設置有催化反應室;所述催化反應室下方設置有噴淋管;所述本體下方設置有底座;所述底座和本體之間設置有變頻電機;所述變頻電機的輸出部分連接有減速器;所述減速器的輸出部分連接有攪拌軸;所述攪拌軸延伸至本體內部;所述攪拌軸表面設置有多個橫向攪拌軸;所述噴淋管下方設置有一層吸附層;所述本體和底座之間設置有多個支撐架;所述本體底部設置有多個出水口。

　　2.根據權利要求1所述的一種攪拌式工業廢水凈化裝置，其特征在于：所述催化反應室通過連接桿固定于本體內部。

　　3.根據權利要求1所述的一種攪拌式工業廢水凈化裝置，其特征在于：所述催化反應室通過導管和噴淋管相連接。

　　4.根據權利要求1所述的一種攪拌式工業廢水凈化裝置，其特征在于：所述噴淋管表面設置有多個噴淋頭。

　　5.根據權利要求1所述的一種攪拌式工業廢水凈化裝置，其特征在于：所述橫向攪拌軸表面設置有螺旋攪拌軸。

　　6.根據權利要求1所述的一種攪拌式工業廢水凈化裝置，其特征在于：所述過濾層為不銹鋼絲編織而成。

　　說明書

　　一種攪拌式工業廢水凈化裝置

　　技術領域

　　本實用新型涉及一種凈化裝置，尤其涉及一種攪拌式工業廢水凈化裝置。

　　背景技術

　　目前，隨著科學技術的發展，工業和煤礦業等領域都在快速發展，而這些領域在加工過程中，往往會產生大量的工業廢水，廢水中包含大量的固體雜質以及有害的化學物質，這些工業廢水如果未經處理直接排放到大自然中，往往會造成環境的污染，會給生態環境帶來很大的災害，但是現有的廢水凈化裝置因其結構設計不合理，在處理廢水的過程中并不能達到凈化廢水的目的，給人們帶來很大的困擾。

　　實用新型內容

　　為了克服上述現有技術的缺陷，本實用新型的目的是提供一種攪拌式工業廢水凈化裝置。

　　本實用新型是采取以下技術方案來實現的：一種攪拌式工業廢水凈化裝置，它包括本體，所述本體包括進水口、導流板、噴淋管和噴淋頭，所述本體設置有多個進水口;所述本體內部頂端位置設置有多個導流板;所述導流板下方設置有過濾層;所述過濾層下方設置有催化反應室;所述催化反應室下方設置有噴淋管;所述本體下方設置有底座;所述底座和本體之間設置有變頻電機;所述變頻電機的輸出部分連接有減速器;所述減速器的輸出部分連接有攪拌軸;所述攪拌軸延伸至本體內部;所述攪拌軸表面設置有多個橫向攪拌軸;所述噴淋管下方設置有一層吸附層;所述本體和底座之間設置有多個支撐架;所述本體底部設置有多個出水口。

　　上述的一種攪拌式工業廢水凈化裝置，所述催化反應室通過連接桿固定于本體內部。

　　上述的一種攪拌式工業廢水凈化裝置，所述催化反應室通過導管和噴淋管相連接。

　　上述的一種攪拌式工業廢水凈化裝置，所述噴淋管表面設置有多個噴淋頭。

　　上述的一種攪拌式工業廢水凈化裝置，所述橫向攪拌軸表面設置有螺旋攪拌軸。

　　上述的一種攪拌式工業廢水凈化裝置，所述過濾層為不銹鋼絲編織而成。

　　綜上所述本實用新型具有以下有益效果：本實用新型具有結構設計合理、凈化效果好和使用方便等優點，所述變頻電機輸出部分連接有減速器;所述減速器輸出部分連接有攪拌軸，且所述攪拌軸表面設置的橫向攪拌軸以及橫向攪拌軸表面設置的螺旋攪拌軸可以對廢水進行充分的攪拌，使廢水中的雜質聚集在一起，提高了廢水的凈化效果，也提高了工作效率。
