申請日2015.08.24

　　公開(公告)日2016.01.06

　　IPC分類號C02F9/14

　　摘要

　　本實用新型提供一種石礦碼頭污水處理系統，它包括有公共廁所污水池、船舶生活污水池、化糞池、污水處理機構、人工濕地、太陽能發電板，其中，公共廁所污水池、船舶生活污水池分別通過相應的提升泵與化糞池連接，化糞池一側設有粗濾池，化糞池與粗濾池之間設有溢流口，粗濾池另一側設有二次處理池，二次處理池通過連接示與污水處理機構連接;污水處理機構輸出管與人工濕地連接，人工濕地底部設有排水管，該排水管與排放源相連接;污水處理機構與太陽能發電板相連接。本方案的優點在于結構簡單、操作方便、環保、能耗低、處理成本低、處理效果好。

　　權利要求書

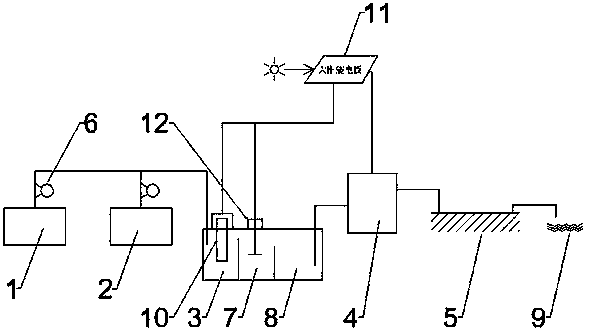

　　1.一種石礦碼頭污水處理系統，其特征在于：它包括有公共廁所污水池(1)、船舶生活污水池(2)、化糞池(3)、污水處理機構(4)、人工濕地(5)、太陽能發電板(11)，其中，公共廁所污水池(1)、船舶生活污水池(2)分別通過相應的提升泵(6)與化糞池(3)連接，化糞池(3)一側設有粗濾池(7)，化糞池(3)與粗濾池(7)之間設有溢流口，粗濾池(7)另一側設有二次處理池(8)，二次處理池(8)通過連接示與污水處理機構(4)連接;污水處理機構(4)輸出管與人工濕地(5)連接，人工濕地(5)底部設有排水管，該排水管與排放源(9)相連接;污水處理機構(4)與太陽能發電板(11)相連接。

　　2.根據權利要求1所述的一種石礦碼頭污水處理系統，其特征在于：化糞池(3)上設有壓渣裝置(10)，二次處理池(8)上設有攪拌添料裝置(12);太陽能發電板(11)分別與污水處理機構(4)、壓渣裝置(10)、攪拌添料裝置(12)相連接供電。

　　說明書

　　一種石礦碼頭污水處理系統

　　技術領域

　　本實用新型涉及礦石加工技術領域，尤其是指一種石礦碼頭污水處理系統。

　　背景技術

　　礦石加工后產生瓜子片、砂子、陶土原料等，其生產過程是先將礦石爆破，然后進行一破，即通過破碎機將較大的石塊進行破碎，一破后形成較小石塊進行二破，加工完成后的石料需要儲存，然后再運送至碼頭進行裝貨，而在裝卸貨的過程中船只及碼頭工人處會產生大量污水，如果污水直接排放會大大影響河流江海的生態環境。

　　發明內容

　　本實用新型的目的在于克服現有技術的不足，提供一種結構簡單、操作方便、處理成本低、處理效果好的石礦碼頭污水處理系統。

　　為實現上述目的，本實用新型所提供的技術方案為：一種石礦碼頭污水處理系統，它包括有公共廁所污水池、船舶生活污水池、化糞池、污水處理機構、人工濕地、太陽能發電板，其中，公共廁所污水池、船舶生活污水池分別通過相應的提升泵與化糞池連接，化糞池一側設有粗濾池，化糞池與粗濾池之間設有溢流口，粗濾池另一側設有二次處理池，二次處理池通過連接示與污水處理機構連接;污水處理機構輸出管與人工濕地連接，人工濕地底部設有排水管，該排水管與排放源相連接;污水處理機構與太陽能發電板相連接。

　　所述的化糞池上設有壓渣裝置，二次處理池上設有攪拌添料裝置;太陽能發電板分別與污水處理機構、壓渣裝置、攪拌添料裝置相連接供電。

　　本實用新型在采用上述方案后，碼頭工人生活污水及船舶生活污水均通過提升泵排入化糞池內經過發酵后，再通過壓渣裝置將殘渣提出，處理后的水進入粗濾池，在粗濾池內添加處理劑攪拌后進行沉淀，沉淀過濾后的水進入二次處理池進行二次處理，二次處理后抽入污水處理機構進行處理，最后再結合了花壇中植物的根系作用來無害處理，無害處理后的水完全符合國家排放標準;本方案的優點在于結構簡單、操作方便、環保、能耗低、處理成本低、處理效果好。
