申請日2015.07.27

　　公開(公告)日2016.01.20

　　IPC分類號B09C1/06

　　摘要

　　本實用新型涉及一種垃圾滲濾液用于有機物污染土修復系統，將垃圾滲濾液放入垃圾滲濾液蒸發器內，進行加熱蒸發，溫度控制在100～150℃;將有機物污染土放入有機污染土脫附容器內，將垃圾滲濾液蒸發器產生的有機熱蒸氣通入盛有有機物污染土壤的有機污染土脫附容器內，浸提時間為10～30min;有機物污染土壤中有機污染物被垃圾滲濾液加熱蒸發產生的熱蒸氣接觸脫附得以去除，完成有機污染土壤修復;有機熱蒸氣有機物含量高、濕度大，可大大解析脫附土壤中有機污染物。產生的有機混合廢氣通入廢氣冷凝器中，冷凝成液態后再進行安全處置。剩余的垃圾滲濾液再進一步處理達標排放，不產生二次污染。

　　權利要求書

　　1.一種垃圾滲濾液用于有機物污染土修復系統，其特征在于：包括垃圾滲濾液蒸發器、有機污染土脫附容器、廢氣冷凝器;

　　垃圾滲濾液蒸發器設有垃圾滲濾液進入口、有機熱蒸汽出口;

　　有機污染土脫附容器設有有機熱蒸汽進入口、有機污染土進入口、潔凈土壤出口、有機廢氣出口Ⅰ;

　　廢氣冷凝器設有有機廢氣進入口、有機廢氣出口Ⅱ;

　　垃圾滲濾液蒸發器的有機熱蒸汽出口連接有機污染土脫附容器的有機熱蒸汽進入口;

　　有機污染土脫附容器的有機廢氣出口Ⅰ連接廢氣冷凝器的有機廢氣進入口。

　　2.根據權利要求1所述的一種垃圾滲濾液用于有機物污染土修復系統，其特征在于：所述的垃圾滲濾液蒸發器采用使垃圾滲濾液在溫度100～150℃蒸發為有機熱蒸汽的蒸發器。

　　說明書

　　一種垃圾滲濾液用于有機物污染土修復系統

　　技術領域

　　本實用新型屬于污染土壤修復技術領域，具體涉及一種垃圾滲濾液用于有機物污染土修復系統。

　　背景技術

　　近年來，隨著我國工農業生產所造成污染強度的增加，我國土壤污染的總體形勢嚴峻，土壤污染導致嚴重的經濟損失。初步統計，全國受污染的耕地約1000萬hm2，而有機污染物污染農田達3600萬hm2，主要農產品的農藥殘留超標率高達16%～20%;污水灌溉污染耕地 216.7萬hm2，固體廢棄物堆存占地和毀田13.3萬hm2。每年因土壤污染減產糧食超過1000 萬t，造成各種經濟損失約200億元。

　　土壤中的有機物作為一類特殊的土壤污染物，有其不同于其他污染物的污染特性，并因為其成分復雜及特別的危害性，被列為環境中潛在危險大、應優先控制的毒害性污染物。

　　目前，過量使用化肥和農藥、油田勘察、石油開采、油品儲運、和加油站泄漏等生產活動導致大量的土壤受到有機物污染，有機物污染土壤呈上升趨勢。土壤有機物污染造成生物產品品質不斷下降，危害人體健康，對自然環境和人類生存產生惡劣的影響。因此處理土壤中有機污染物儼然成為當今土壤環境修復的一項迫切任務。

　　針對有機物相對應的相關土壤修復技術主要有植物修復技術、微生物修復技術、土壤化學淋洗修復技術、電動力學修復技術、熱脫附修復技術、蒸汽浸提技術等。

　　植物修復技術是利用植物來萃取、降解、吸收或者固化土壤中的揮發性有機污染物質，也稱無土壤生態恢復技術。盡管植物修復技術造價較低，但其花費周期較長，不適用于需要快速修復的城市用地;再者受限于植物根莖長度和污染物的濃度，處理能力有限。

　　微生物修復技術是指微生物能以有機污染物為碳源和能源或者與其它有機物質進行共代謝而降解有機污染物。由于該方法需要不斷地添加生物制劑，而且微生物在土壤中傳質效果不好，不完全降解會產生二次污染物，另外還存在修復周期長等缺點。

　　土壤化學淋洗修復技術是將表面活性劑溶液等溶媒注入或滲透到被污染的土壤中，有機污染物通過溶解在溶媒中形成乳狀液或者通過與溶液的反應后呈可溶性，然后富含污染物的溶媒液被收集起來進行二次處理。該種方法修復成本低，操作簡單，但是高效、專性的表面活性劑不容易找到，而且修復效率不高，設備與污水處理費用高。

　　電動力修復技術是通過電化學和電動力學的復合作用驅動特定的有機污染物類富集到電極區，進行集中處理或分離的過程。電動修復速度較快、成本較低、適用于小范圍內可溶性有機物物污染土壤的修復。而對于不溶性有機污染物，需要化學增溶，易產生二次污染，此外電動力修復會破壞土壤的微生物環境和固有的性質。

　　熱脫附修復技術是指利用直接或間接的熱交換方式，加熱有機污染土壤使其中的有機污染組分與土壤介質相分離的過程，雖然熱脫附技術具有污染物處理范圍寬、設備可移動、修復后土壤可再利用等優點，但同時存在脫附時間過長、對土壤理化性質有不良影響的缺點。

　　土壤蒸汽浸提(簡稱SVE)技術是利用蒸汽與有機物污染土壤接觸，蒸汽解析并夾帶土壤孔隙中的VOCs，去除土壤中揮發性有機污染物的一種原位修復技術。SVE具有價格低廉、可操作性強、可采用標準設備、處理有機物范圍寬、不破壞土壤結構不產生二次污染等優點。但是SVE對中揮發性和低揮發性的有機污染物去除效率較低、周期較長。

　　隨著城市的發展和人口的增加，我國城市生活垃圾日益增長，垃圾的妥善處置成為一項日益緊迫的任務。城市生活垃圾處理處置方法主要有填埋、焚燒、堆肥等，目前我國使用最多的技術則是衛生填埋。在城市生活垃圾填埋過程中，由于壓實和微生物分解作用，垃圾中所含的污染物將隨水分溶出，并與降水、徑流等一起形成垃圾滲濾液，垃圾滲濾液若處理不當，會對環境造成二次污染，將污染水體、土壤、大氣等。

　　垃圾滲濾液主要有以下特點：有機物濃度高，其中CODcr和BOD5每升垃圾滲濾液高達幾萬毫克;成分復雜，其中的重金屬離子和有毒有機物會對微生物產生毒害抑制作用;氨氮含量高，最高可達幾千到幾萬每升毫克，嚴重抑制了生物處理中微生物的活性;C/N的比值失調，且磷元素缺乏;水質隨填埋時間和穩定程度不斷變化水質變化大，隨著垃圾填埋場年齡的增大，垃圾滲濾液的可生化性呈降低趨勢。

　　垃圾滲濾液中高濃度、難降解的有機物是造成滲濾液難處理的主要原因，難降解有機物的大量存在進而導致生物處理對滲濾液中有機物去除效果不佳。垃圾滲濾液中含有多環芳烴、飽和脂肪族羧基化合物、醛酚等有機大分子難降解物質。

　　垃圾滲濾液BOD5/CODcr隨著填埋年限的增加逐漸降低，垃圾滲濾液的可生化性逐漸變差，填埋初期垃圾滲濾液的BOD5/CODcr在0.5～0.6，而填埋后期其BOD5/CODcr僅有0.05～ 0.15。

　　采用蒸發的方法去除垃圾滲濾液中有機大分子難降解物質，對后續垃圾滲濾液的處理效果有明顯改善。蒸發所得到的有機熱蒸汽可用于有機物污染土壤的修復。

　　實用新型內容

　　針對以上問題本實用新型提供一種操作簡便、運行高效的垃圾滲濾液用于有機物污染土修復系統，該系統適用范圍廣，對于揮發性有機物和半揮發性有機物均有較強的去除能力和較高的去除效率、去除周期等綜合性能優于其它有機物污染土壤修復技術。本系統在去除垃圾滲濾液中有機污染物的同時進行有機物污染土壤修復，此系統可有效降低有機污染土中污染物含量，達到土壤修復的目的。

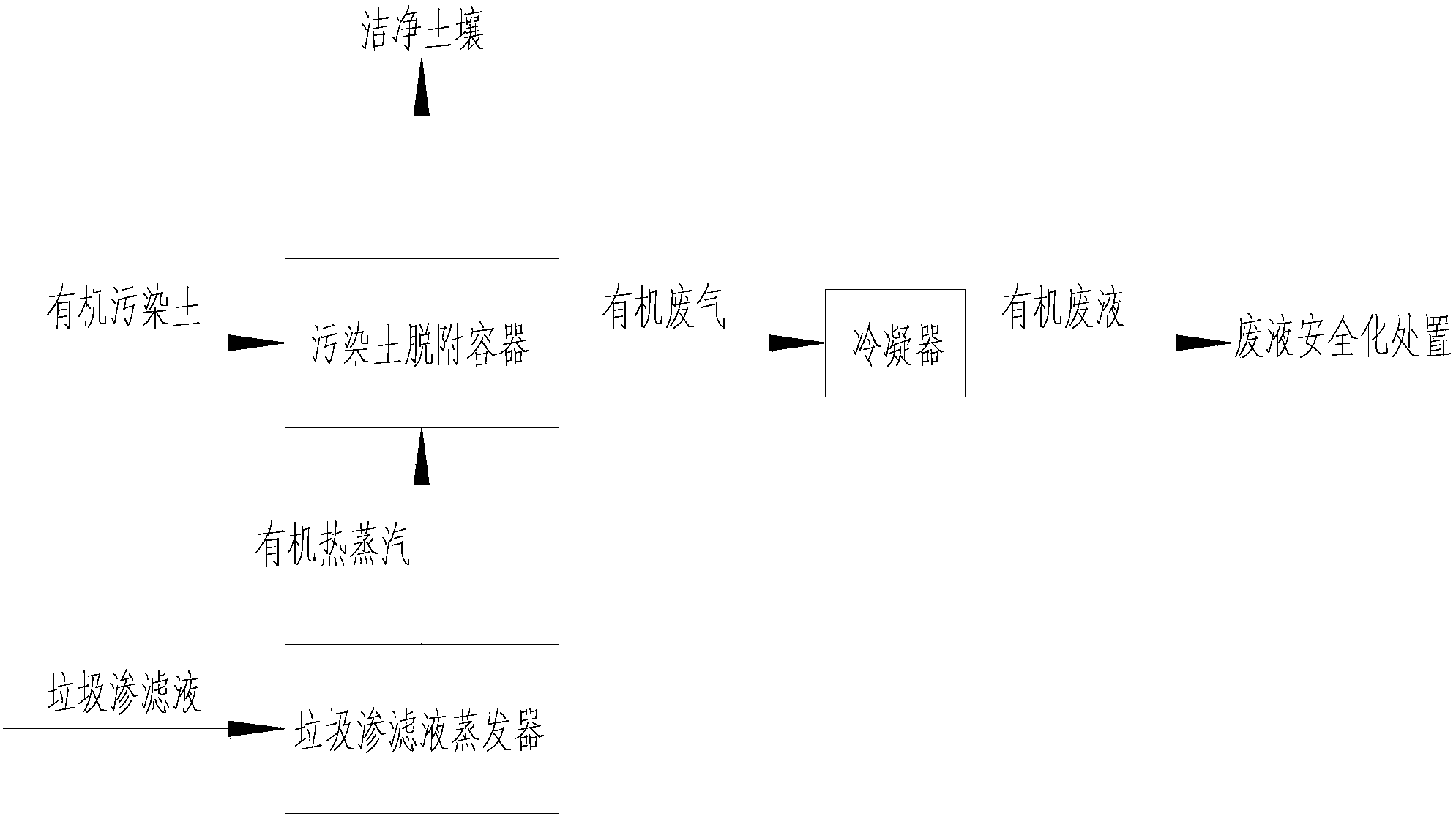

　　為了解決以上問題本實用新型提供了一種垃圾滲濾液用于有機物污染土修復系統，其特征在于：包括垃圾滲濾液蒸發器、有機污染土脫附容器、廢氣冷凝器;垃圾滲濾液蒸發器設有垃圾滲濾液進入口、有機熱蒸汽出口;有機污染土脫附容器設有有機熱蒸汽進入口、有機污染土進入口、潔凈土壤出口、有機廢氣出口I;廢氣冷凝器設有有機廢氣進入口、有機廢氣出口II;垃圾滲濾液蒸發器的有機熱蒸汽出口連接有機污染土脫附容器的有機熱蒸汽進入口;有機污染土脫附容器的有機廢氣出口I連接廢氣冷凝器的有機廢氣進入口。

　　所述的垃圾滲濾液蒸發器并無特別的限制，其只要能使垃圾滲濾液在溫度100～150℃蒸發為有機熱蒸汽即可，例如利用微波蒸發器、高溫氣體蒸發器將垃圾滲濾液加熱蒸發。

　　所述的垃圾滲濾液蒸發器內保持微負壓。所述的有機污染土脫附容器內保持微負壓。

　　本實用新型利用垃圾滲濾液蒸發器所得富含有機物的熱蒸汽修復有機物污染土壤，變廢為寶，達到以污治污的目的。

　　本實用新型系統設計簡單，滲濾液廉價易得，垃圾滲濾液蒸發器所得的熱蒸汽對有機物污染土中揮發性和半揮發性有機污染物去除效率均較高，脫除處理成本低，不會產生二次污染。

　　本實用新型修復有機物污染土壤的同時，同時對垃圾滲濾液難降解有機物進行脫除，降低垃圾滲濾液處理成本，具有良好的經濟效益和環境效益。
