申請日2015.07.14
公開(公告)日2015.11.11
IPC分類號C02F9/02
摘要
本實用新型提供了一種處理后污水分離裝置，包括出水管、排氣管、沉淀區、環形集水區和三相分離器，其中排氣管、沉淀區和三相分離器自上而下順次連通;所述三相分離器與環形集水區連通;所述出水管連接于環形集水區的一側。與現有技術相比，本實用新型具有以下有益效果：(1)本實用新型所述處理后污水分離裝置通過沉淀區和三相分離器對處理后的污水進行兩次分離，能夠提高水質;(2)本實用新型所述處理后污水分離裝置結構設計簡單，適用于各種圓筒形污水處理裝置。
權利要求書

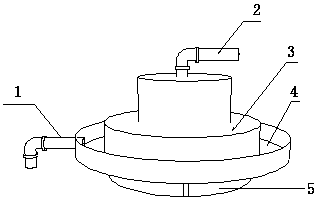

1.一種處理后污水分離裝置，其特征在于，包括出水管(1)、排氣管(2)、沉淀區(3)、環形集水區(4)和三相分離器(5)，其中排氣管(2)、沉淀區(3)和三相分離器(5)自上而下順次連通;所述三相分離器(5)與環形集水區(4)連通;所述出水管(1)連接于環形集水區(4)的一側。
2.根據權利要求1所述一種處理后污水分離裝置，其特征在于，環形集水區(4)上至少設有一個出水管(1)。
3.根據權利要求1或2所述一種處理后污水分離裝置，其特征在于，所述出水管(1)在環形集水區(4)上均勻分布。
4.根據權利要求1所述一種處理后污水分離裝置，其特征在于，所述三相分離器(5)位于環形集水區(4)中部。
5.根據權利要求1所述一種處理后污水分離裝置，其特征在于，所述環形集水區(4)的平面高于沉淀區(3)的平面。
說明書
一種處理后污水分離裝置
技術領域
本實用新型涉及污水處理設備領域，尤其涉及一種處理后污水分離裝置。
背景技術
水污染是指排入水體的污染物在數量上超過該物質在水體中的含量和水體的環境容量， 從而導致水體的物理性質、化學性質和生物學性質發生變化，使水體固有的生態系統和水體 功能遭到破壞。
近年來，我國環保部門在水源保護方面作了大量的防治和治理工作。但是，由于污染源 數量的龐大以及現有條件的制約，全國水源污染仍呈惡化趨勢，目前，90%以上的城市水域污 染嚴重，近50%的重點城鎮水源水質不符合飲用水源的水質標準。由此可見，雖然近年來我 國在水污染防治方面做了許多工作，但不少江河湖泊的水質仍在逐漸變差。在我國淡水資源 本來就十分緊缺的前提下，未受污染的淡水水源越來越少。也就是說，我國自來水廠不得不 面臨著使用更多水質不符合要求的受污染原水作為生活飲用水的水源。
目前，我國污水處理面臨三個最突出的問題：1)資金嚴重不足;2)污水處理水平低;3) 污水處理的運行裝置處理效率低。
發明內容
本實用新型解決的技術問題：為了將處理后的污水進行固液氣分離，從而得到可以直接 使用的水資源，本實用新型提供了一種處理后污水分離裝置。
為了實現上述目的，本實用新型采用以下技術方案：
一種處理后污水分離裝置，包括出水管、排氣管、沉淀區、環形集水區和三相分離器， 其中排氣管、沉淀區和三相分離器自上而下順次連通;所述三相分離器與環形集水區連通; 所述出水管連接于環形集水區的一側。
進一步的，環形集水區上至少設有一個出水管。
進一步的，所述出水管在環形集水區上均勻分布。
優選的，所述三相分離器位于環形集水區中部。
優選的，所述環形集水區的平面高于沉淀區的平面。
有益效果
與現有技術相比，本實用新型具有以下有益效果：
(1)本實用新型所述處理后污水分離裝置通過沉淀區和三相分離器對處理后的污水進行 兩次分離，能夠提高水質;
(2)本實用新型所述處理后污水分離裝置結構設計簡單，適用于各種圓筒形污水處理裝 置。
