　　本實用新型涉及一種污泥烘干機噴淋除塵系統，包括貯水池，其中貯水池前端設有進氣口，后端設有出氣口，貯水池上部設有若干個噴淋頭，貯水池前端靠近進氣口處設有與水面垂直的第一隔板，貯水池后端靠近出氣口處設有與水面垂直的第二隔板，第一隔板、第二隔板下端與水面之間留有空氣通道。本實用新型這種污泥烘干機噴淋除塵系統設備體積小，可以適用于小型污泥烘干機，適合單獨每家電鍍廠家使用，同時去除尾氣效果好，符合排放標準。

　　權利要求書

　　1.一種污泥烘干機噴淋除塵系統，包括貯水池，其特征在于，所述貯水池前端設有進氣口，后端設有出氣口，貯水池上部設有若干個噴淋頭，所述貯水池前端靠近進氣口處設有與水面垂直的第一隔板，貯水池后端靠近出氣口處設有與水面垂直的第二隔板，所述第一隔板、第二隔板下端與水面之間留有空氣通道。

　　2.根據權利要求1所述的一種污泥烘干機噴淋除塵系統，其特征在于，貯水池中部設有第三隔板，其下端浸入水中，上端與貯水池上部留有空氣通道。

　　3.根據權利要求2所述的一種污泥烘干機噴淋除塵系統，其特征在于，所述第一隔板和第三隔板之間、第二隔板和第三隔板之間、出氣口下方均設有噴淋頭。

　　4.根據權利要求1所述的一種污泥烘干機噴淋除塵系統，其特征在于，所述出氣口還設有過濾器。

　　5.根據權利要求4所述的一種污泥烘干機噴淋除塵系統，其特征在于，所述過濾器為多面空心球過濾器。

　　6.根據權利要求1所述的一種污泥烘干機噴淋除塵系統，其特征在于，所述貯水池還設有水循環系統，用于將貯水池的水抽到噴淋頭處。

　　說明書

　　污泥烘干機噴淋除塵系統

　　技術領域

　　本實用新型涉及一種噴淋除塵系統，特別是一種電鍍污泥烘干機的噴淋除塵系統。

　　背景技術

　　電鍍污泥是處理電鍍污水后的沉淀物，其中含量大量的鎳、鉻、鐵、銅、鋁、鋅、鎂等重金屬有害物質，如果隨意丟棄會對環境造成不可逆轉的破壞，從而嚴重影響人類的健康，因此電鍍污泥需要進行二次處理。通常電鍍污泥含有大量的水分，因此重量和體積較大。目前市面上使用的都是比較大型的外圓筒滾動烘干的技術，此種設備產量高，但投入大，占地面積大，運行成本高，不適合單獨每家電鍍廠家使用，它主要適用于大型的污泥處理廠。對于這種大型的污泥處理廠尾氣的除塵系統目前使用較為普遍的主要是除塵塔，即塔型除塵器。這種除塵塔占地面積較大，不適合小型污泥烘干機的空間，因此不適合單獨每家電鍍廠家使用。

　　實用新型內容

　　本實用新型的目的在于提供一種設備體積小，電鍍烘干機尾氣除塵效果好，經濟實用的用于電鍍污泥烘干機的噴淋除塵系統。這種污泥烘干機噴淋除塵系統，包括貯水池，其中貯水池前端設有進氣口，后端設有出氣口，貯水池上部設有若干個噴淋頭，貯水池前端靠近進氣口處設有與水面垂直的第一隔板，貯水池后端靠近出氣口處設有與水面垂直的第二隔板，所述第一隔板、第二隔板下端與水面之間留有空氣通道。

　　進一步地，貯水池中部設有第三隔板，其下端浸入水中，上端與貯水池上部留有空氣通道。

　　進一步地，第一隔板和第三隔板之間、第二隔板和第三隔板之間、出氣口下方均設有噴淋頭。

　　進一步地，出氣口還設有過濾器。

　　進一步地，過濾器為多面空心球過濾器。

　　進一步地，貯水池還設有水循環系統，用于將貯水池的水抽到噴淋頭處。貯水池中的水采用堿性溶液，含有NaOH或NaCO3成分。

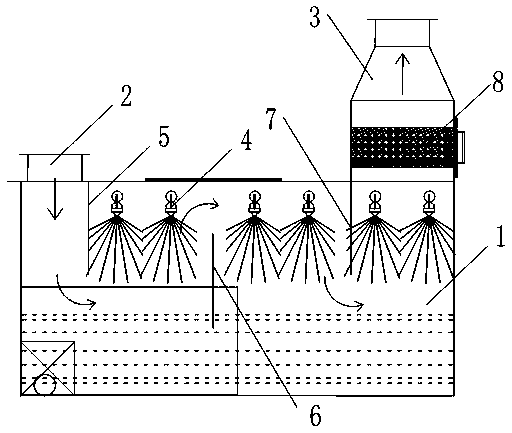

　　電鍍污泥烘干后的尾氣從進氣口進入，部分較重塵埃顆粒便會隨重力沉降于貯水池中，此為第一道除塵。之后空氣由于被第一隔板阻擋改變行走方向，并在慢速的流動中經過噴淋水霧區，進入第一隔板與第二隔板區域，進行第二道除塵，水霧會與細小的塵粒充分的接觸，使塵粒重量加重，隨重力落入到貯水池中;經過第二道除塵后的氣體進入第三隔板與出氣口區域，與噴淋頭的水霧接觸，進行第三道除塵，進入出氣口。含塵氣體經三次的改向流動及噴淋處理后，再與多面空心球過濾器接觸，急速改變行走方向，使還含有塵埃的氣體再次得到凈化，排出的氣體更環保。

　　本實用新型這種污泥烘干機噴淋除塵系統設備體積小，可以適用于小型污泥烘干機，適合單獨每家電鍍廠家使用，同時去除尾氣效果好。采用多道隔板，改變空氣通道的走向，使得尾氣能夠得到充分的去除;堿性的噴淋液能夠吸收含氮尾氣，使得排出的其他更環保;水循環系統能夠達到節約用水的作用。
