申請日2015.07.27

　　公開(公告)日2016.01.20

　　IPC分類號E03C1/12

　　摘要

　　本實用新型公開了一種廢水利用節水器，包括低位水箱和高位水箱，還包括一三通式單向流水機構，三通式單向流水機構具有一密封腔，在密封腔上分別設置有第一單向閥門、第二單向閥門和氣嘴，第一單向閥門通過第一水管與高位水箱的進水口連接，第二單向閥門通過第二水管與低位水箱的出水口連接，氣嘴通過氣管與活塞的進出氣口連接，活塞的驅動端與健身器材的活動端連接。人們?cè)谑褂媒∩砥鞑牡仍O(shè)施鍛煉身體的同時產生了驅動力使活塞往返運動并傳遞氣壓給三通式單向流水機構，從而達到使低位儲水箱的水輸送到高位儲水箱內，增加水的勢能，最終使廢水能夠二次利用。本實用新型既能節約水資源，又能鍛煉身體，也不消耗其他能源，是一個非常實用的產品。

　　權利要求書

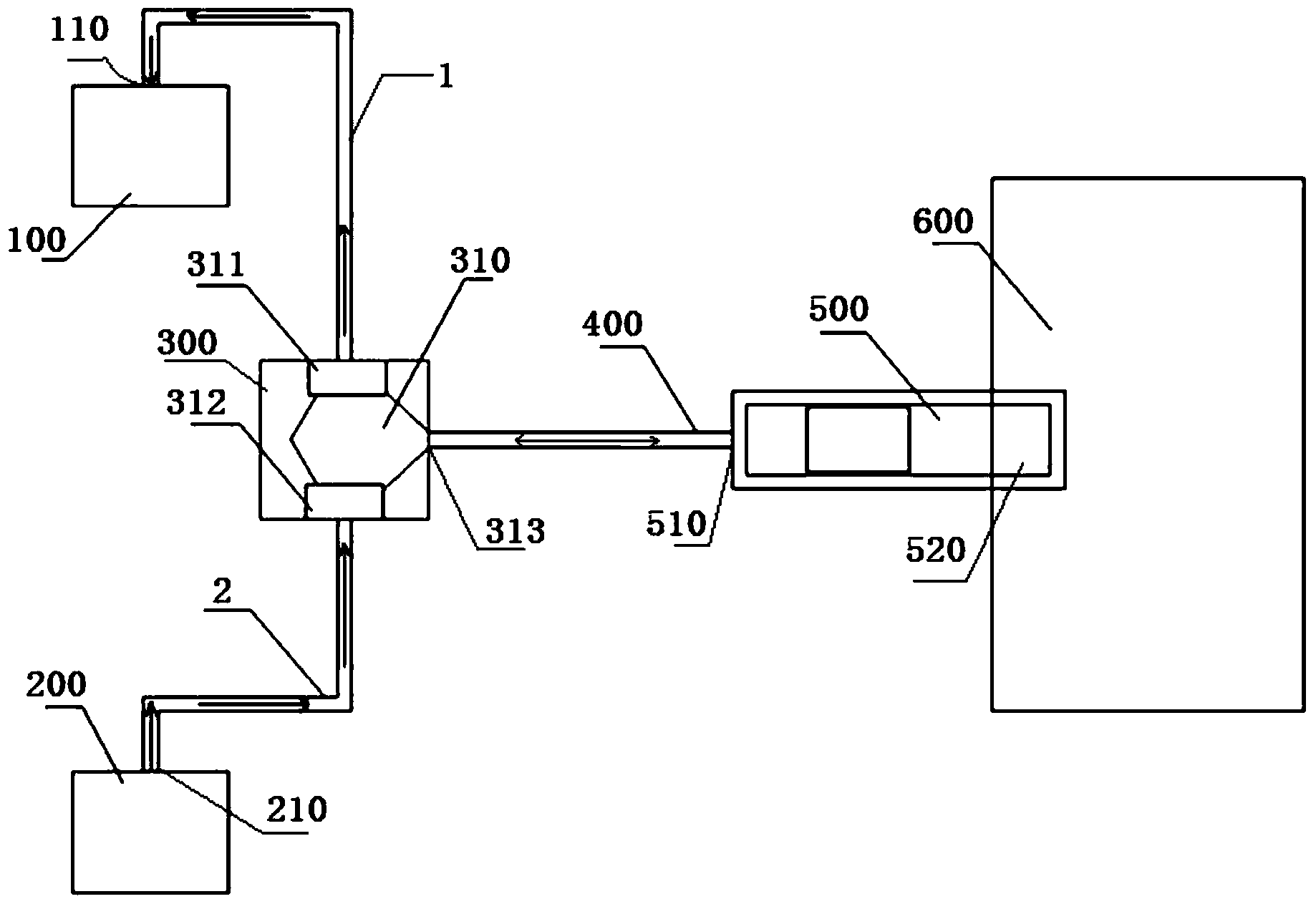

　　1.一種廢水利用節水器，包括低位水箱和高位水箱，其特征在于，還包括一三通式單向流水機構，所述三通式單向流水機構具有一密封腔，在所述密封腔上分別設置有第一單向閥門、第二單向閥門和氣嘴，所述第一單向閥門通過第一水管與所述高位水箱的進水口連接，所述第二單向閥門通過第二水管與所述低位水箱的出水口連接，所述氣嘴通過氣管與活塞的進出氣口連接，所述活塞的驅動端與健身器材的活動端連接。

　　說明書

　　一種廢水利用節水器

　　技術領域

　　本實用新型涉及節水器領域，特別涉及一種家庭和公共及辦公場所等廢水利用的節水器。

　　背景技術

　　水是人類極其重要的資源，節約用水是長期以來利國利民的頭等大事。目前節水設施幾乎都是依賴電能(如水泵)等增加水的勢能，從而達到廢水再次利用，這樣其他能源也是有不同程度的浪費，而且增加了不安全性。所以如何改善現有的技術現狀是件刻不容緩的事。

　　實用新型內容

　　本實用新型需要解決的技術問題在于提供一種廢水利用節水器，該節水器既能提高水勢能，將廢水二次利用，又不依賴于其他能源消耗，真正做到能源節約，既環保又時尚。

　　本實用新型所解決的技術問題可以采用以下技術方案來實現：

　　一種廢水利用節水器，包括低位水箱和高位水箱，其特征在于，還包括一三通式單向流水機構，所述三通式單向流水機構具有一密封腔，在所述密封腔上分別設置有第一單向閥門、第二單向閥門和氣嘴，所述第一單向閥門通過第一水管與所述高位水箱的進水口連接，所述第二單向閥門通過第二水管與所述低位水箱的出水口連接，所述氣嘴通過氣管與活塞的進出氣口連接，所述活塞的驅動端與健身器材的活動端連接。

　　由于采用了如上的技術方案，本實用新型的有益效果在于：通過人們?cè)谑褂媒∩砥鞑牡仍O(shè)施鍛煉身體的同時產生了驅動力使活塞往返運動并傳遞氣壓給三通式單向流水機構，從而達到使低位儲水箱的水輸送到高位儲水箱內，增加水的勢能，最終使廢水能夠二次利用。本實用新型既能節約水資源，又能鍛煉身體，也不消耗其他能源，是一個非常實用的產品
