申請日2015.08.24

　　公開(公告)日2016.01.06

　　IPC分類號G01N5/04

　　摘要

　　一種污泥比阻測定裝置，該裝置包括支架、具塞量筒、穩壓瓶、真空泵，具塞量筒上設置布氏漏斗，其中放入濾紙，將污泥倒入布氏漏斗，其上設置一層透氣網格布，啟動真空泵，將真空壓力調節至實驗壓力;達到實驗壓力后，啟動秒表并記錄啟動秒表時計量管內的濾液體積;該裝置的使用使得比阻測定的準確度和效率大大提高。

　　權利要求書

　　1.一種污泥比阻測定裝置，其特征在于，該裝置包括支架、具 塞量筒、穩壓瓶、真空泵，具塞量筒上設置布氏漏斗，其中放入濾紙， 并且布氏漏斗內設置有可上下移動的透氣網格布;具塞量筒側面通過 管道連接穩壓瓶，穩壓瓶上設有壓力表，穩壓瓶通過管道連接有真空 泵;污泥放入布氏漏斗中的濾紙上，透氣網格布放于污泥上部。

　　說明書

　　一種污泥比阻測定裝置

　　技術領域

　　本實用新型涉及一種污泥比阻測定裝置。

　　背景技術

　　目前污水處理系統中有些采用CASS工藝處理生產系統所產污水， 但是由于其工藝運行等方面的原因，造成污水處理系統所產剩余污泥 的含水率嚴重偏高和脫水性能不好，阻力偏大，由此導致板框壓濾機 壓濾效果不佳，無法正常運轉。粉煤灰是多種顆粒的機械混合物，空 隙率一般為60%～70%。加入粉煤灰后的污泥，由于空隙率增大，其 黏度降低，因此，污泥比阻會逐漸降低。污泥比阻常用來表示污泥脫 水性能好壞，可用來確定最佳的混凝劑及其投加量、最合理的過濾壓 力等。其物理定義為:在一定壓力下過濾時，單位質量的污泥在單位 過濾面積上濾餅單位干重所具有的阻力。

　　其計算公式為:γ=2pA2b/μω。式中:γ—污泥比阻，m/kg;p —過濾壓力(為濾餅上下表面間的壓力差)，N/m2;A—過濾面積， m2;b—污泥性質參數，即過濾時間/濾液體積與濾液體積的斜率，s/m6; μ—濾液動力黏度，Pa·s;ω—單位體積濾液產生的濾餅干重，kg /m3。

　　從公式可得出:污泥比阻與過濾壓力及過濾面積的平方成正比， 與濾液的動力黏度及濾餅的干固體質量成反比，因此，污泥比阻取決 于污泥的性質。

　　目前的比阻測定裝置使用時，由于污泥在抽真空產生的負壓下出 現貫通裂縫，導致真空度迅速下降而影響實驗效果。

　　實用新型內容：

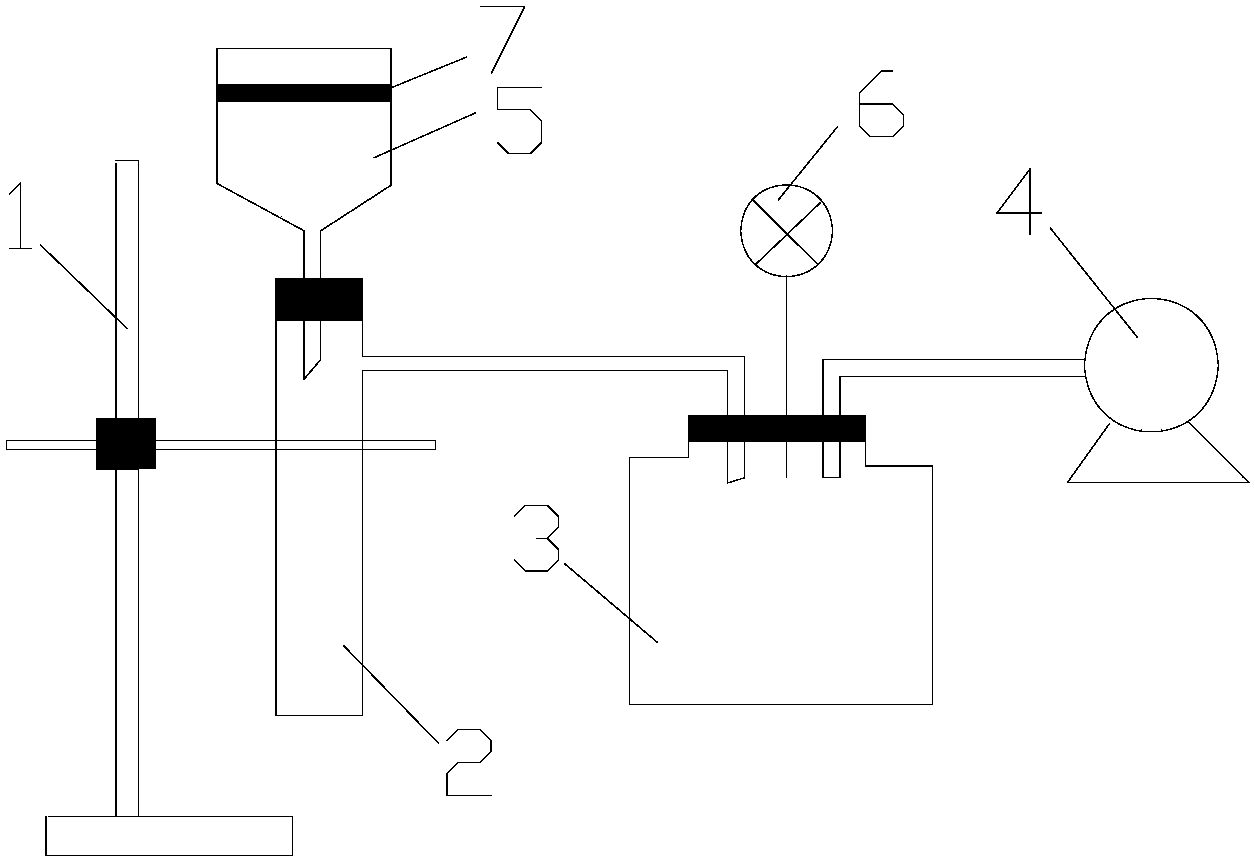

　　本實用新型涉及一種污泥比阻測定裝置，該裝置包括支架、具塞 量筒、穩壓瓶、真空泵，具塞量筒上設置布氏漏斗，其中放入濾紙， 并且布氏漏斗內設置有可上下移動的透氣網格布;具塞量筒側面通過 管道連接穩壓瓶，穩壓瓶上設有壓力表，穩壓瓶通過管道連接有真空 泵;污泥放入布氏漏斗中的濾紙上，透氣網格布放于污泥上部。

　　使用上述裝置進行比阻測定步驟如下：①在布氏漏斗上放置濾 紙，用少量水濕潤;②將50mL污泥倒入布氏漏斗，其上放置透氣網 格布，啟動真空泵，將真空壓力調節至實驗壓力;達到實驗壓力后， 啟動秒表并記錄啟動秒表時計量管內的濾液體積;③每隔一定時間記 錄濾液體積，直至濾餅龜裂;④將濾餅烘干并稱量，計算過濾液在 過濾介質上被截留的固體質量。

　　該裝置的使用使得比阻測定的準確度和效率大大提高。
