申請日2015.07.27

　　公開(公告)日2016.01.06

　　IPC分類號C02F11/12

　　摘要

　　本實用新型公開了一種濕污泥運輸攤鋪裝置，包括用以輸送濕污泥的輸送帶，在輸送帶上沿輸送方向前后間隔形成有第一污泥攤鋪軸、第二污泥攤鋪軸及污泥攪拌軸，第一污泥攤鋪軸和第二污泥攤鋪軸上以中間為界向左右側分別形成螺旋方向相反的螺旋刮板，在污泥攪拌軸上沿軸向間隔排列形成多個刮板件，第一污泥攤鋪軸、第二污泥攤鋪軸及污泥攪拌軸對濕污泥進行分步處理，先通過第一污泥攤鋪軸、第二污泥攤鋪軸上的螺旋刮板將濕污泥均勻攤鋪在輸送帶上，再通過污泥攪拌軸上的刮板件對均勻分布的濕污泥進行攪拌破碎處理，使得污泥與輸送帶粘著不會很緊密，有利于污泥能順利地從輸送帶上脫落，使后續污泥的干化效果不受影響，也有利于輸送帶清潔保養。

　　權利要求書

　　1.一種濕污泥運輸攤鋪裝置，其特征在于：包括用以輸送濕污泥的輸送帶，在所述輸送帶上沿輸送方向前后間隔形成有第一污泥攤鋪軸、第二污泥攤鋪軸及污泥攪拌軸，所述第一污泥攤鋪軸和第二污泥攤鋪軸上以中間為界向左右側分別形成螺旋方向相反的螺旋刮板，在所述污泥攪拌軸上沿軸向間隔排列形成多個刮板件。

　　2.根據權利要求1所述的濕污泥運輸攤鋪裝置，其特征在于：所述第一污泥攤鋪軸上的螺旋刮板長度為第一污泥攤鋪軸長度的二分之一，所述第二污泥攤鋪軸上的螺旋刮板長度等于第二污泥攤鋪軸長度。

　　3.根據權利要求1或2所述的濕污泥運輸攤鋪裝置，其特征在于：各所述刮板件為設置在污泥攪拌軸上沿圓周方向均等間隔布置的多個垂直刮板，軸向相鄰的所述垂直刮板交替錯開。

　　4.根據權利要求3所述的濕污泥運輸攤鋪裝置，其特征在于：各所述垂直刮板的端部形成為扁平端部。

　　5.根據權利要求1所述的濕污泥運輸攤鋪裝置，其特征在于：所述螺旋刮板上的節距為3~6cm。

　　6.根據權利要求3所述的濕污泥運輸攤鋪裝置，其特征在于：所述垂直刮板的軸向間隔距離為3~5cm。

　　說明書

　　一種濕污泥運輸攤鋪裝置

　　技術領域

　　本實用新型涉及污泥處理設備技術領域，特別涉及一種濕污泥運輸攤鋪裝置。

　　背景技術

　　目前，污水處理廠的污水經處理凈化后所產生的污泥一般經帶式、板框等機械壓濾設備脫水后成為含水率約80~85%的濕污泥，由于含水率較高，且由于其中含有較高的有機污染物，較難進行陸運，通常需對其進行干化處理以使污泥含水率低至50%。

　　在干化處理時常需要將含水率約80~85%的濕污泥由污泥泵送至干化輸送帶上進行干燥處理，而在實際運行過程中，往往進入干化機的濕污泥并不能很好地均勻分布在干化輸送帶上，造成干化后的污泥含水率非常不均勻。一方面，由于待干化的污泥由于含水率高，經污泥泵泵入干化機時容易粘聚在一起，較難均勻分開，使得干化輸送帶上部分地方有污泥，部分地方?jīng)]有污泥，或厚薄不均，使得干化效果非常受影響;另一方面，由于污泥中含有非常復雜的有機污染物，且含水率又高，粘性非常大，極容易粘附在干化輸送帶上難以脫下，進而影響后面的進入的污泥的干化效果。

　　從而使得即使經過干化處理后，相當部分的干化后的污泥含水率仍較高，且結塊現象嚴重，濕污泥干化效果不理想。

　　實用新型內容

　　本實用新型所要解決的技術問題是提供一種可有效提高濕污泥干化效果的濕污泥運輸攤鋪裝置。

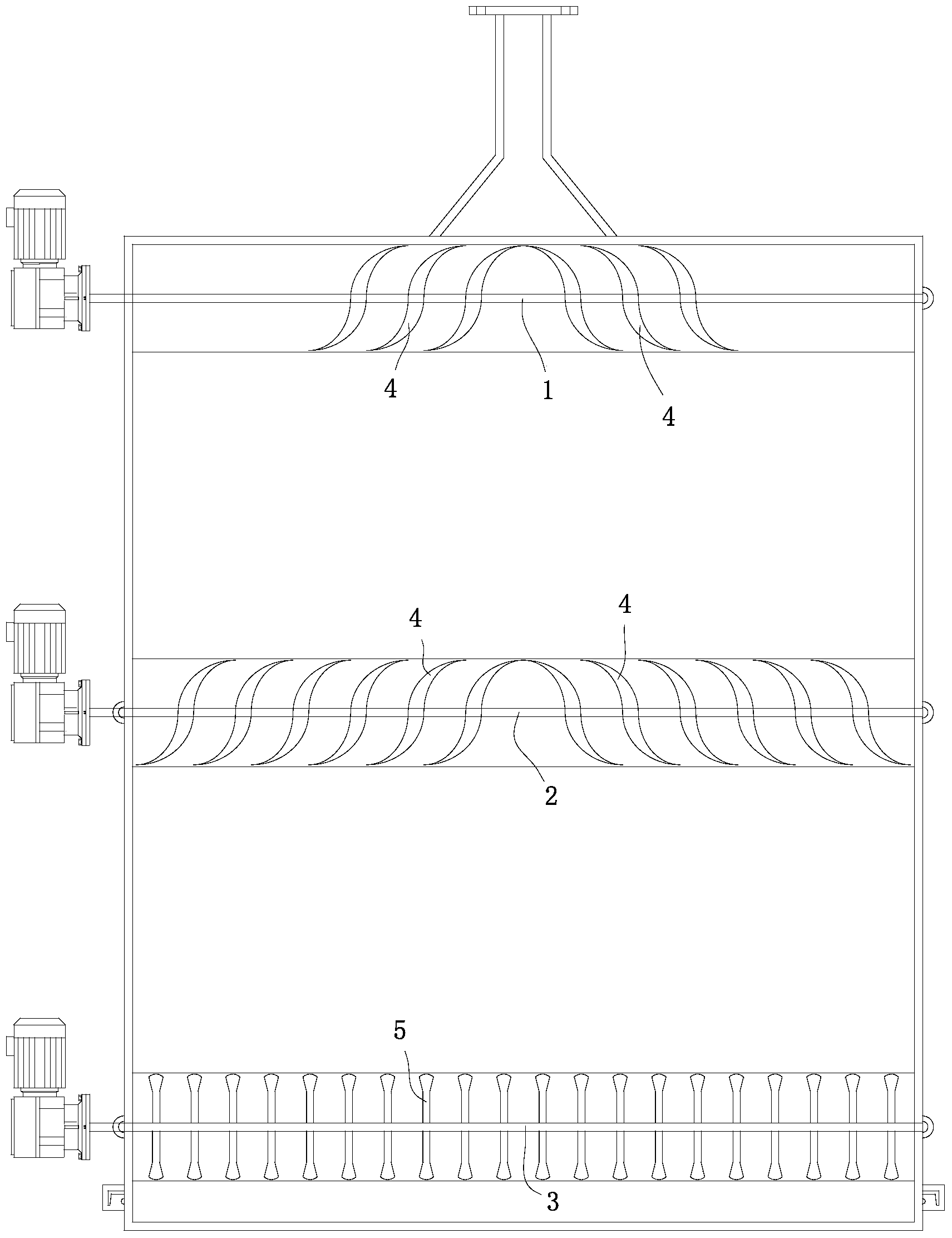

　　為解決上述技術問題所采用的技術方案：一種濕污泥運輸攤鋪裝置，包括用以輸送濕污泥的輸送帶，在所述輸送帶上沿輸送方向前后間隔形成有第一污泥攤鋪軸、第二污泥攤鋪軸及污泥攪拌軸，所述第一污泥攤鋪軸和第二污泥攤鋪軸上以中間為界向左右側分別形成螺旋方向相反的螺旋刮板，在所述污泥攪拌軸上沿軸向間隔排列形成多個刮板件。

　　進一步，所述第一污泥攤鋪軸上的螺旋刮板長度為第一污泥攤鋪軸長度的二分之一，所述第二污泥攤鋪軸上的螺旋刮板長度等于第二污泥攤鋪軸長度。

　　進一步，各所述刮板件為設置在污泥攪拌軸上沿圓周方向均等間隔布置的多個垂直刮板，軸向相鄰的所述垂直刮板交替錯開。

　　進一步，各所述垂直刮板的端部形成為扁平端部。

　　進一步，所述螺旋刮板上的節距為3~6cm。

　　進一步，所述垂直刮板的軸向間隔距離為3~5cm。

　　有益效果：此濕污泥運輸攤鋪裝置中第一污泥攤鋪軸、第二污泥攤鋪軸及污泥攪拌軸對濕污泥進行分步處理，先通過第一污泥攤鋪軸、第二污泥攤鋪軸上的螺旋刮板將濕污泥均勻攤鋪在輸送帶上，再通過污泥攪拌軸上的刮板件對均勻分布的濕污泥進行攪拌破碎處理，使得污泥與輸送帶粘著不會很緊密，有利于污泥能順利地從輸送帶上脫落而不會繼續粘附在輸送帶上影，使后續污泥的干化效果不受影響，也有利于輸送帶清潔保養。
