申請日2015.06.17

　　公開(公告)日2017.01.11

　　IPC分類號E02B1/00; E02B7/02

　　摘要

　　本發明公開了一種可有效處理溝谷常年流水以及抵御泥石流的用于溝水處理及泥石流防護的攔擋組合結構以及方法，屬于水利水電構造領域，包括擋水壩和將擋水壩上游河道與下游河道連通的排水洞;還包括攔截壩，所述攔截壩位于擋水壩的上游，攔截壩的一端與河道邊沿連接，另一端延伸至河道內。本發明在設置有擋水壩和排水洞的情況下，在擋水壩上游通過設置攔截壩，這樣既能對溝谷常年流水進行有效擋排處理，為下游提供臨時施工區域;又能抵御泥石流等特殊自然災害，避免泥石流對擋水壩的危害。

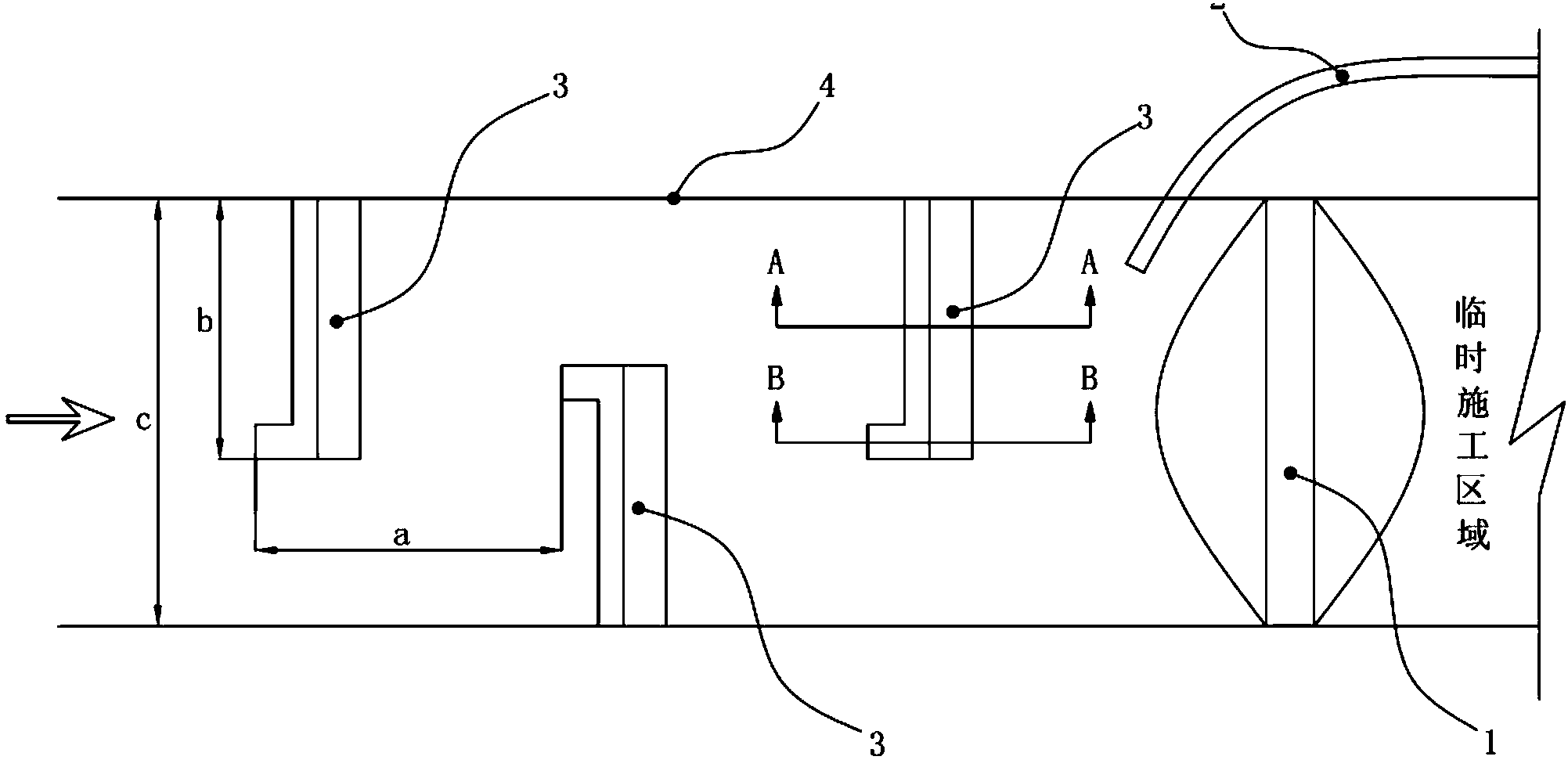

　　摘要附圖



　　權利要求書

　　1.用于溝水處理及泥石流防護的攔擋組合結構，包括擋水壩(1)和將擋水壩(1)上游河道與下游河道連通的排水洞(2);其特征在于：還包括攔截壩(3)，所述攔截壩(3)位于擋水壩(1)的上游，攔截壩(3)的一端與河道邊沿(4)連接，另一端延伸至河道內。

　　2.如權利要求1所述的用于溝水處理及泥石流防護的攔擋組合結構，其特征在于：在河道兩側分別設置有至少一個攔截壩(3)。

　　3.如權利要求1所述的用于溝水處理及泥石流防護的攔擋組合結構，其特征在于：所述攔截壩(3)有多個，且多個攔截壩(3)沿河道流向依次交錯的設置在河道兩側。

　　4.如權利要求3所述的用于溝水處理及泥石流防護的攔擋組合結構，其特征在于：相鄰兩個攔截壩(3)之間的間距a相等或者沿河道流向方向間距a逐漸減小。

　　5.如權利要求1所述的用于溝水處理及泥石流防護的攔擋組合結構，其特征在于：所述攔截壩(3)包括阻擋段(31)，所述阻擋段(31)與河道流向垂直，阻擋段(31)的一端與河道邊沿(4)連接，另一端延伸至河道內。

　　6.如權利要求5所述的用于溝水處理及泥石流防護的攔擋組合結構，其特征在于：所述攔截壩(3)還包括攔擋段(32)，所述阻擋段(31)和攔擋段(32)連接成“L”形;并且所述攔擋段(32)的一端與阻擋段(31)上延伸至河道內的一端連接，攔擋段(32)另一端朝河道上游延伸。

　　7.如權利要求1所述的用于溝水處理及泥石流防護的攔擋組合結構，其特征在于：所述攔截壩(3)的長度b大于河道寬度c的一半。

　　8.如權利要求1所述的用于溝水處理及泥石流防護的攔擋組合結構，其特征在于：所述攔截壩(3)由鋼筋石籠(5)逐層堆疊而成，在鋼筋石籠(5)內填充有塊石(6);攔截壩(3)的迎水面設置為直立式，攔截壩(3)的背水面設置為階梯式。

　　9.如權利要求8所述的用于溝水處理及泥石流防護的攔擋組合結構，其特征在于：攔截壩(3)通過固定樁(8)與河道底部河床(7)固定連接;攔截壩(3)的底端嵌入到河床(7)內。

　　10.用于溝水處理及泥石流防護的攔擋方法，其特征在于：采用上述權利要求1至9中任一項所述的用于溝水處理及泥石流防護的攔擋組合結構，在未發生泥石流災害的情況下，溝水流經攔截壩(3)后被擋水壩(1)阻擋，然后通過排水洞(2)引入下游河道;在發生泥石流災害時，泥石流中的固體物質被攔截壩(3)逐級攔截，而泥石流中的溝水部分流經攔截壩(3)后通過排水洞(2)引入下游河道;在泥石流災害發生后，通過將清淤車輛在攔截壩(3)上行駛以對攔截下來的固體物質進行清除。

　　說明書

　　用于溝水處理及泥石流防護的攔擋組合結構以及方法

　　技術領域

　　本發明涉及水利水電構造領域，尤其涉及一種針對高山峽谷地區支流溝谷進行溝水處理以及泥石流防護的攔擋組合結構，以及采用該攔擋組合結構的攔擋方法。

　　背景技術

　　在高山峽谷地區建筑水電站工程時，支流溝谷多為常年流水、且切割較深，近壩區可利用的施工場地極少，而工程建設中有大量的施工棄渣需要堆存，還需布置各類施工輔助設施，因此，常利用壩址附近的支流溝谷作為攔溝型棄渣場、施工輔助設施區等，需對溝谷進行溝水處理。常規的溝水處理方式多采用擋水壩+排水洞的方式，這種處理方式主要針對含固體物質較少的清水溝。然而，由于暴雨或其他自然災害的影響，一些溝谷易發生泥石流災害，泥石流可造成排水洞堵塞，引起排水不暢，泥石流還會對擋水壩造成一定的沖擊，使得擋水壩的安全性較低。因此，常規的溝水處理措施難以滿足工程建設需要，需要研究一種既能對常年流水進行有效地擋排處理，又能抵御泥石流危害的水利水電工程結構。

　　發明內容

　　本發明解決的技術問題是提供一種解決上述問題的可有效處理溝谷常年流水以及抵御泥石流的用于溝水處理及泥石流防護的攔擋組合結構，以及采用該攔擋組合結構的攔擋方法。

　　本發明解決其技術問題所采用的技術方案是：用于溝水處理及泥石流防護的攔擋組合結構，包括擋水壩和將擋水壩上游河道與下游河道連通的排水洞;還包括攔截壩，所述攔截壩位于擋水壩的上游，攔截壩的一端與河道邊沿連接，另一端延伸至河道內。

　　進一步的是：在河道兩側分別設置有至少一個攔截壩。

　　進一步的是：所述攔截壩有多個，且多個攔截壩沿河道流向依次交錯的設置在河道兩側。

　　進一步的是：相鄰兩個攔截壩之間的間距a相等或者沿河道流向方向間距a逐漸減小。

　　進一步的是：所述攔截壩包括阻擋段，所述阻擋段與河道流向垂直，阻擋段的一端與河道邊沿連接，另一端延伸至河道內。

　　進一步的是：所述攔截壩還包括攔擋段，所述阻擋段和攔擋段連接成“L”形;并且所述攔擋段的一端與阻擋段上延伸至河道內的一端連接，攔擋段另一端朝河道上游延伸。

　　進一步的是：所述攔截壩的長度b大于河道寬度c的一半。

　　進一步的是：所述攔截壩由鋼筋石籠逐層堆疊而成，在鋼筋石籠內填充有塊石;攔截壩的迎水面設置為直立式，攔截壩的背水面設置為階梯式。

　　進一步的是：攔截壩通過固定樁與河道底部河床固定連接，攔截壩的底端嵌入到河床內。

　　另外，本發明還提供一種采用上述用于溝水處理及泥石流防護的攔擋組合結構的攔擋方法，具體為：在未發生泥石流災害的情況下，溝水流經攔截壩后被擋水壩阻擋，然后通過排水洞引入下游河道;在發生泥石流災害時，泥石流中的固體物質被攔截壩逐級攔截，而泥石流中的溝水部分流經攔截壩后通過排水洞引入下游河道;在泥石流災害發生后，通過將清淤車輛在攔截壩上行駛以對攔截下來的固體物質進行清除。

　　本發明的有益效果是：在設置有擋水壩和排水洞的情況下，在擋水壩上游再設置攔截壩，由此可抵御在溝谷發生泥石流的情況下由攔截壩對泥石流中的泥石固體物質進行攔截，避免對排水洞的堵塞情況以及泥石流對擋水壩的沖擊危害。另外，通過將攔截壩設置成“L”形，可增強其對固體物質的攔截效果，并且通過采用鋼筋石籠加塊石的結構堆疊而成的階梯狀攔截壩，其塊石可就地取材，整體施工方便、造價低廉，對河道基礎要求低，拆除和翻修方便;同時還允許水流通過石塊間的縫隙穿過攔截壩，而固體物質則被阻擋。本發明既能對溝谷常年流水進行有效擋排處理，為下游提供臨時施工區域;又能抵御泥石流等特殊自然災害，避免泥石流對擋水壩的危害。
