申請日2015.06.17

　　公開(公告)日2015.12.16

　　IPC分類號C05C13/00

　　摘要

　　本實用新型提供了一種尿素硝銨溶液生產中的間硝廢水的環保回收裝置，包括補充脫鹽水輸入管路、鎂尾水輸入管路、硝酸溶液輸入管路、配酸槽、尿素硝銨溶液配制槽、加壓泵和工藝水槽，所述工藝水槽的底部出口通過管路與所述加壓泵的入口相連，所述加壓泵的出口與所述尿素硝銨溶液配制槽的頂部入口之間通過補充水管路相連，所述補充脫鹽水輸入管路和所述鎂尾水輸入管路分別與所述工藝水槽的頂部入口相連，所述硝酸溶液輸入管路與所述配酸槽的側壁的上部相連，所述配酸槽的底部出口與所述尿素硝銨溶液配制槽的頂部入口之間通過配酸管路相連。本實用新型所述的環保回收裝置，通過鎂尾水輸入管路將鎂尾水合理利用，變?yōu)閁AN溶液產品，減少了污染排放。

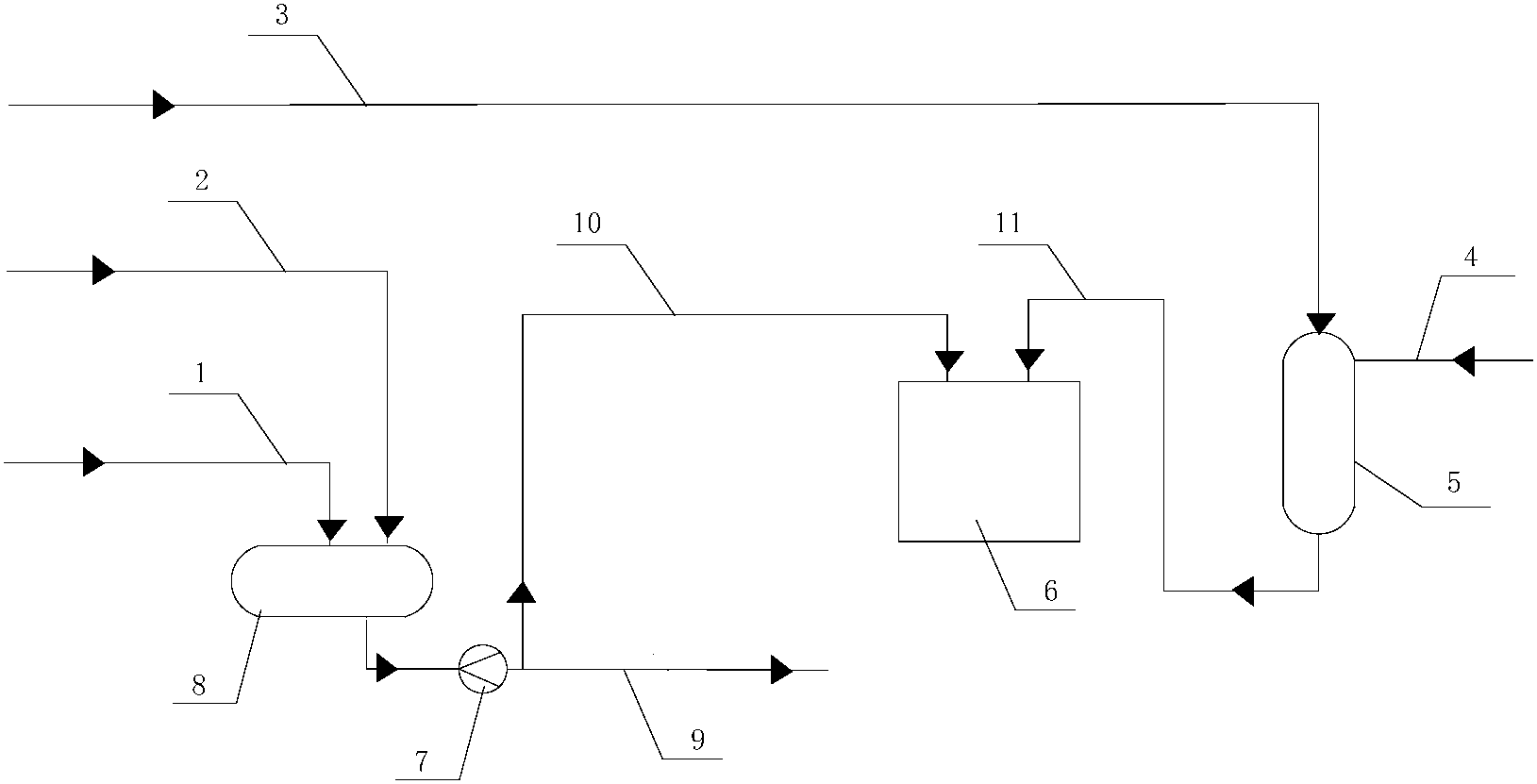

　　摘要附圖



　　權利要求書

　　1.一種尿素硝銨溶液生產中的間硝廢水的環保回收裝置，其特征在于：包 括補充脫鹽水輸入管路(1)、鎂尾水輸入管路(2)、硝酸溶液輸入管路(4)、配 酸槽(5)、尿素硝銨溶液配制槽(6)、加壓泵(7)和工藝水槽(8)，所述工藝 水槽(8)的底部出口通過管路與所述加壓泵(7)的入口相連，所述加壓泵(7) 的出口與所述尿素硝銨溶液配制槽(6)的頂部入口之間通過補充水管路(10) 相連，所述補充脫鹽水輸入管路(1)和所述鎂尾水輸入管路(2)分別與所述工 藝水槽(8)的頂部入口相連，所述硝酸溶液輸入管路(4)與所述配酸槽(5) 的側壁的上部相連，所述配酸槽(5)的底部出口與所述尿素硝銨溶液配制槽(6) 的頂部入口之間通過配酸管路(11)相連。

　　2.根據權利要求1所述的尿素硝銨溶液生產中的間硝廢水的環保回收裝置， 其特征在于：還包括塔尾水輸入管路(3)，所述塔尾水輸入管路(3)與所述配 酸槽(5)的頂部入口相連。

　　3.根據權利要求1或2所述的尿素硝銨溶液生產中的間硝廢水的環�；厥� 裝置，其特征在于：所述加壓泵(7)的出口還與機泵密封水輸送管路(9)相連。

　　說明書

　　一種尿素硝銨溶液生產中的間硝廢水的環�；厥昭b置

　　技術領域

　　本實用新型屬于化工技術領域，尤其是涉及一種UAN溶液生產中的間硝廢 水的環�；厥昭b置。

　　背景技術

　　尿素硝銨溶液(UreaAmmoniumNitratesolution)，簡稱UAN溶液，國外也 稱為氮溶液(Nsolution)，是由尿素、硝銨和水配制而成。UAN溶液是一種穩 定、無色、常壓的液態氮肥，在肥效、節能、減少環境污染以及經濟效益方面， 均優于固態氮肥。UAN溶液一般采用常壓生產，通過將一定濃度的尿素溶液和 硝銨溶液按比例加入UAN溶液配制槽配制。UAN溶液配制階段需要加入 30-40wt%的稀硝酸調節溶液的pH值，將pH值控制在6.5-7.5之間，30-40wt% 的稀硝酸一般是通過60wt%的硝酸和脫鹽水配制而成，配制的容器是配酸槽。

　　UAN溶液生產中都具有間接法濃硝酸(簡稱間硝)生產裝置，該裝置的廢 水包括塔尾水和鎂尾水兩種廢水。鎂尾水經過提濃裝置后，廢水中硝酸濃度含量 只有0.1wt%，一般可以直接排放，但是，直接排放的鎂尾水造成了一定的浪費; 另外，該廢水pH值在6-7之間，含有少量的氨氮，直接排放，會有一定的污染。 塔尾水是20-30wt%的稀硝酸溶液，是間硝生產的中間產物。間硝生產中，將塔 尾水與60wt%的稀硝酸混合后加熱濃縮生產濃硝酸，由于60wt%的稀硝酸被 塔尾水稀釋，濃度下降為50wt%左右的硝酸，比起用60wt%的稀硝酸生產濃 硝酸，會消耗更多的蒸汽，生產成本大幅增加，但是塔尾水中硝酸濃度高，不能 直接排放，必須轉化，合理利用。

　　實用新型內容

　　針對上述技術問題，本實用新型的目的在于提供一種UAN溶液生產中的間 硝廢水的環�；厥昭b置，變廢水為UAN溶液產品，減少排放，降低濃硝酸的生 產成本，增加UAN溶液的產量。

　　本實用新型采用的技術方案是：

　　一種尿素硝銨溶液生產中的間硝廢水的環保回收裝置，包括補充脫鹽水輸入 管路、鎂尾水輸入管路、硝酸溶液輸入管路、配酸槽、尿素硝銨溶液配制槽、加 壓泵和工藝水槽，所述工藝水槽的底部出口通過管路與所述加壓泵的入口相連， 所述加壓泵的出口與所述尿素硝銨溶液配制槽的頂部入口之間通過補充水管路 相連，所述補充脫鹽水輸入管路和所述鎂尾水輸入管路分別與所述工藝水槽的頂 部入口相連，所述硝酸溶液輸入管路與所述配酸槽的側壁的上部相連，所述配酸 槽的底部出口與所述尿素硝銨溶液配制槽的頂部入口之間通過配酸管路相連。

　　本實用新型所述的尿素硝銨溶液生產中的間硝廢水的環�；厥昭b置，其中， 還包括塔尾水輸入管路，所述塔尾水輸入管路與所述配酸槽的頂部入口相連。

　　本實用新型所述的尿素硝銨溶液生產中的間硝廢水的環�；厥昭b置，其中， 所述加壓泵的出口還與機泵密封水輸送管路相連。

　　本實用新型裝置的有益效果：

　　本實用新型所述的UAN溶液生產中的間硝廢水的環�；厥昭b置，通過鎂尾 水輸入管路將鎂尾水合理利用，變?yōu)閁AN溶液產品，減少了污染排放。

　　本實用新型所述的UAN溶液生產中的間硝廢水的環�；厥昭b置，通過塔尾 水輸入管路將塔尾水替代了脫鹽水使用，將塔尾水合理利用，作為UAN溶液生 產的配酸原料，減少了生產濃硝酸的蒸汽消耗，生產成本下降;且用含20-30wt% 稀硝酸的塔尾水與60wt%硝酸配制稀硝酸溶液，時間短，生產效率提升。

　　本實用新型所述的UAN溶液生產中的間硝廢水的環�；厥昭b置，由于UAN 生產的機泵密封水采用脫鹽水，密封水排放后一般循環使用。密封水作用是防止 密封高溫摩擦和腐蝕損壞，延長機械密封的壽命，將鎂尾水用于機泵的密封水和 產品補充用水，取代了脫鹽水，脫鹽水用量減少，生產成本降低明顯。
