申請日2015.06.16
公開(公告)日2015.09.09
IPC分類號C02F101/18; C02F9/04
摘要
本發明提供了一種氰廢水一體化處理裝置，屬于氰廢水處理裝置領域，包括裝置本體，裝置本體包括能夠進行兩級破氰的破氰裝置、用于調整經過破氰裝置處理后的氰廢水PH值的PH調整裝置、用于對經過PH調整裝置處理后的氰廢水進行混凝沉淀并進行固液分離的混凝沉淀裝置以及用于將經過固液分離后的水的PH值調整至標準值的中和裝置。破氰裝置上設置有廢水進口，破氰裝置與PH調整裝置之間設置有調整水泵，PH調整裝置與混凝沉淀裝置之間設置有混凝水泵，混凝沉淀裝置與中和裝置連通，中和裝置上設置有排放口。本發明提供的氰廢水一體化處理裝置能夠很好地完成氰廢水的處理，結構簡單、緊湊，建設工期短，使用方便，節省了基礎建設投資，化學反應更完全。

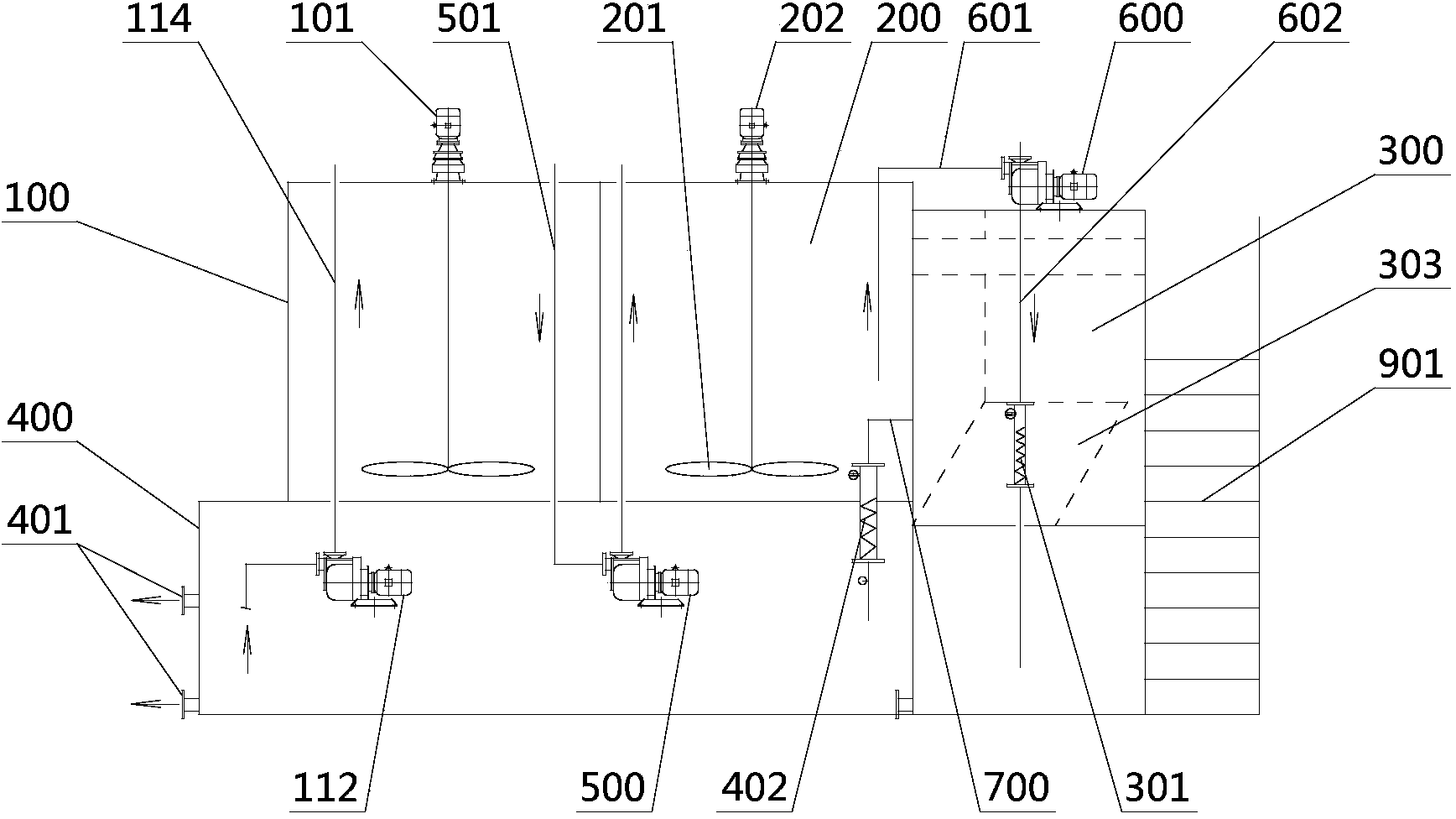

摘要附圖
權利要求書
1.一種氰廢水一體化處理裝置，其特征在于，包括裝置本體， 所述裝置本體包括能夠進行兩級破氰的破氰裝置、用于調整經過所 述破氰裝置處理后的氰廢水PH值的PH調整裝置、用于對經過所 述PH調整裝置處理后的氰廢水進行混凝沉淀并進行固液分離的混 凝沉淀裝置以及用于將經過固液分離后的水的PH值調整至標準值 的中和裝置;
所述破氰裝置上設置有廢水進口，所述破氰裝置與所述PH調 整裝置之間設置有調整水泵，所述PH調整裝置與所述混凝沉淀裝 置之間設置有混凝水泵，所述混凝沉淀裝置與所述中和裝置通過沉 淀池出水管連通，所述中和裝置上設置有排放口。
2.根據權利要求1所述的氰廢水一體化處理裝置，其特征在于， 所述破氰裝置包括殼體，所述殼體的內部空腔為破氰池;
所述廢水進口設置于所述殼體上并與所述破氰池連通，所述殼 體上還設置有與所述破氰池連通的破氰出口，所述破氰出口與所述 調整水泵的輸入端通過調整水泵進水管連通;
所述殼體上還設置有分別與所述破氰池連通的第一堿液投藥 口、第一酸液投藥口以及次氯酸鈉投藥口，所述破氰池內設置有用 于檢測氰廢水的氧化-還原電位的ORP探頭和用于檢測氰廢水的PH 值的第一PH探頭。
3.根據權利要求2所述的氰廢水一體化處理裝置，其特征在于， 還包括電控箱，所述電控箱內設置有控制器;
所述ORP探頭與ORP儀連接，所述第一PH探頭與PH儀連接， 所述控制器分別與所述ORP儀、所述PH儀連接。
4.根據權利要求3所述的氰廢水一體化處理裝置，其特征在于， 所述破氰裝置還包括提升水泵、第一攪拌機以及用于檢測所述破氰 池內的氰廢水液位的液位計;
所述提升水泵的輸出端通過破氰池進水管與所述廢水進口連 通;
所述第一攪拌機包括第一攪拌葉片和第一電機，所述第一攪拌 葉片設置于所述破氰池內，所述第一電機設置于所述殼體的上端外 壁;
所述提升水泵、所述第一電機以及所述液位計分別與所述控制 器連接。
5.根據權利要求1所述的氰廢水一體化處理裝置，其特征在于， 所述PH調整裝置還包括第二攪拌機，所述第二攪拌機包括第二攪 拌葉片和第二電機，所述第二攪拌葉片設置于所述PH調整裝置內， 所述PH調整裝置上設置有第二堿液投藥口和第二PH探頭，所述 混凝水泵的輸入端通過混凝水泵進水管與所述PH調整裝置的內腔 連通。
6.根據權利要求1所述的氰廢水一體化處理裝置，其特征在于， 所述混凝沉淀裝置內設置有第一管道混合器，所述第一管道混合器 上設置有混凝劑投藥口，所述第一管道混合器通過混凝水泵出水管 與所述混凝水泵的輸出端連通，所述第一管道混合器的出口與所述 混凝沉淀裝置的內腔連通。
7.根據權利要求1所述的氰廢水一體化處理裝置，其特征在于， 所述混凝沉淀裝置包括斜管沉淀裝置，所述斜管沉淀裝置為傾斜設 置的管狀結構，所述第一管道混合器設置于所述斜管沉淀裝置內， 所述斜管沉淀裝置的下端設置有沉淀排污口。
8.根據權利要求1所述的氰廢水一體化處理裝置，其特征在于， 還包括第二管道混合器，所述第二管道混合器的一端與所述沉淀池 出水管連通，另一端與所述中和裝置連通，所述第二管道混合器上 設置有第二酸液投藥口和第三PH探頭，所述第三PH探頭設置于 所述中和裝置內。
9.根據權利要求1所述的氰廢水一體化處理裝置，其特征在于， 所述破氰裝置、所述PH調整裝置以及所述混凝沉淀裝置并排設置， 所述中和裝置位于所述破氰裝置、所述PH調整裝置以及所述混凝 沉淀裝置的下方。
10.根據權利要求1所述的氰廢水一體化處理裝置，其特征在于， 所述破氰裝置、所述PH調整裝置、所述混凝沉淀裝置以及所述中 和裝置均為鋼結構，且其內壁和外壁均設置有纖維增強復合塑料防 腐層。
說明書
氰廢水一體化處理裝置
技術領域
本發明涉及氰廢水處理裝置領域，具體而言，涉及一種氰廢水 一體化處理裝置。
背景技術
現有的氰廢水處理方式采用的是傳統的流水線形式，即由鋼筋 混凝土澆筑而成的多個反應池依次排布形成的流水線，多個反應池 分別為一級反應池、二級反應池、混凝沉淀池、中和池�，F(xiàn)有的氰 廢水處理流水線，投入資金大，占地面積大，操作繁瑣，耗費大量 的人力物力。
發明內容
本發明提供了一種氰廢水一體化處理裝置，旨在改善上述問題。
本發明是這樣實現的：
一種氰廢水一體化處理裝置，包括裝置本體，所述裝置本體包 括能夠進行兩級破氰的破氰裝置、用于調整經過所述破氰裝置處理 后的氰廢水PH值的PH調整裝置、用于對經過所述PH調整裝置處 理后的氰廢水進行混凝沉淀并進行固液分離的混凝沉淀裝置以及用 于將經過固液分離后的水的PH值調整至標準值的中和裝置;
所述破氰裝置上設置有廢水進口，所述破氰裝置與所述PH調 整裝置之間設置有調整水泵，所述PH調整裝置與所述混凝沉淀裝 置之間設置有混凝水泵，所述混凝沉淀裝置與所述中和裝置通過沉 淀池出水管連通，所述中和裝置上設置有排放口。
進一步地，所述破氰裝置包括殼體，所述殼體的內部空腔為破 氰池;
所述廢水進口設置于所述殼體上并與所述破氰池連通，所述殼 體上還設置有與所述破氰池連通的破氰出口，所述破氰出口與所述 調整水泵的輸入端通過調整水泵進水管連通;
所述殼體上還設置有分別與所述破氰池連通的第一堿液投藥 口、第一酸液投藥口以及次氯酸鈉投藥口，所述破氰池內設置有用 于檢測氰廢水的氧化-還原電位的ORP探頭和用于檢測氰廢水的PH 值的第一PH探頭。
破氰裝置能夠進行兩級氧化反應，即在同一裝置就能夠完成兩 級氧化反應來實現破氰，結構簡單，無需采用造價高投資大的鋼筋 混凝土澆筑成的兩個串聯反應池，大大降低了成本，而且操作簡便， 氰廢水的檢測更精準，更容易達到排放標準，并且更容易實現自動 化破氰，節省人力和藥品費用。
進一步地，還包括電控箱，所述電控箱內設置有控制器;
所述ORP探頭與ORP儀連接，所述第一PH探頭與PH儀連接， 所述控制器分別與所述ORP儀、所述PH儀連接。
ORP探頭與ORP儀連接，能夠使ORP探頭檢測到的氰廢水的 氧化-還原電位的信號傳輸至ORP儀，在控制器的控制下，ORP儀 內設定的相應參數控制的觸點產生相應動作。PH探頭與PH儀連接， 能夠使PH探頭檢測到的氰廢水的PH值的信號傳輸至PH儀，在控 制器的控制下，PH儀內設定的相應參數控制的觸點產生相應動作。 自動化程度高。
進一步地，所述破氰裝置還包括提升水泵、第一攪拌機以及用 于檢測所述破氰池內的氰廢水液位的液位計;
所述提升水泵的輸出端通過破氰池進水管與所述廢水進口連 通;
所述第一攪拌機包括第一攪拌葉片和第一電機，所述第一攪拌 葉片設置于所述破氰池內，所述第一電機設置于所述殼體的上端外 壁;
所述提升水泵、所述第一電機以及所述液位計分別與所述控制 器連接。
在控制器的控制下，提升水泵將氰廢水通過破氰池進水管、經 廢水進口導入至破氰裝置內，當液位計檢測到氰廢水的液位達到預 設值，控制器控制提升水泵停止進水。在進行兩級氧化反應時，控 制器控制第一電機工作，第一電機帶動第一攪拌葉片對氰廢水進行 攪拌，能夠加速反應，使反應更加均勻。
進一步地，所述PH調整裝置還包括第二攪拌機，所述第二攪 拌機包括第二攪拌葉片和第二電機，所述第二攪拌葉片設置于所述 PH調整裝置內，所述PH調整裝置上設置有第二堿液投藥口和第二 PH探頭，所述混凝水泵的輸入端通過混凝水泵進水管與所述PH調 整裝置的內腔連通。
PH調整裝置工作時，從第二堿液投藥口加入堿液，與氰廢水 進行反應，第二PH探頭對PH調整裝置內的氰廢水進行PH值檢測， 反應時，第二電機帶動第二攪拌葉片對PH調整裝置內的氰廢水進 行攪拌，能夠加速反應，使反應更加均勻。當?shù)诙⺁H探頭檢測到 氰廢水的PH值達到預設值，混凝水泵工作，將氰廢水通過混凝水 泵進水管通入至混凝沉淀裝置內。
進一步地，所述混凝沉淀裝置內設置有第一管道混合器，所述 第一管道混合器上設置有混凝劑投藥口，所述第一管道混合器通過 混凝水泵出水管與所述混凝水泵的輸出端連通，所述第一管道混合 器的出口與所述混凝沉淀裝置的內腔連通。
混凝水泵導出的水經混凝水泵出水管通入第一管道混合器，從 混凝劑投藥口向第一管道混合器內投入混凝劑，混凝劑與氰廢水一 起通入混凝沉淀裝置內，并進行混凝沉淀以及固液分離。
進一步地，所述混凝沉淀裝置包括斜管沉淀裝置，所述斜管沉 淀裝置為傾斜設置的管狀結構，所述第一管道混合器設置于所述斜 管沉淀裝置內，所述斜管沉淀裝置的下端設置有沉淀排污口。
混凝沉淀后的固體污染物，能夠在自身重力作用下，沿斜管沉 淀裝置的傾斜的側壁落下，從沉淀排污口排出。采用斜管沉淀裝置， 能夠更加高效快速地進行固液分離。
進一步地，還包括第二管道混合器，所述第二管道混合器的一 端與所述沉淀池出水管連通，另一端與所述中和裝置連通，所述第 二管道混合器上設置有第二酸液投藥口和第三PH探頭，所述第三 PH探頭設置于所述中和裝置內。
固液分離后的水經沉淀池出水管流入第二管道混合器，并通入 中和裝置內。中和裝置工作時，從第二酸液投藥口投入酸液，酸液 與固液分離后的水一起進入中和裝置內，并在中和裝置內進行中和 反應，第三PH探頭對中和裝置內的水進行檢測，當?shù)谌齈H探頭 檢測到水的PH值達到標準值時，達標廢水從排放口排出。
進一步地，所述破氰裝置、所述PH調整裝置以及所述混凝沉 淀裝置并排設置，所述中和裝置位于所述破氰裝置、所述PH調整 裝置以及所述混凝沉淀裝置的下方。
使氰廢水能夠更方便地依次從破氰裝置、PH調整裝置至混凝 沉淀裝置傳導，并且將中和裝置設置于三個裝置的下方，使裝置本 體整體結構緊湊，節約了空間。
進一步地，所述破氰裝置、所述PH調整裝置、所述混凝沉淀 裝置以及所述中和裝置均為鋼結構，且其內壁和外壁均設置有纖維 增強復合塑料防腐層。增強了破氰裝置、PH調整裝置、混凝沉淀裝 置以及中和裝置的耐腐蝕性能，進一步提高了整體結構的強度，延 長了整個裝置的使用壽命。
本發明的有益效果是：本發明通過上述設計得到的氰廢水一體 化處理裝置，使用時，將氰廢水從廢水進口通入至破氰裝置內，在 破氰裝置內對氰廢水進行兩級破氰，然后調整水泵將經過破氰裝置 處理后的氰廢水導入至PH調整裝置內，在PH調整裝置內對氰廢 水進行PH調整，然后混凝水泵將經過PH調整裝置處理后的氰廢 水導入至混凝沉淀裝置，并在混凝沉淀裝置內進行混凝沉淀和固液 分離，分離后的水經過沉淀池出水管通入至中和裝置內，中和裝置 將固液分離后的水的PH值調整至標準值，并從排放口排出。
本發明提供的氰廢水一體化處理裝置能夠很好地完成氰廢水的 處理，結構簡單、緊湊，建設工期短，使用方便，節省了基礎建設 投資，大大降低了成本，節省人力和藥品費用，化學反應更完全， 儀表、設備的利用率高。
