申請日2015.06.16
公開(公告)日2015.09.09
IPC分類號E03F5/08
摘要
本發明涉及一種地下雨水/污水管網不良氣體的治理方法和防治設施。本發明治理方法是：1、設置一個空氣流動引力筒，所述空氣流動引力筒豎直設立于地面上;2、設置一個連通管路，所述連通管路設置在所述空氣流動引力筒的底部，用于將地下雨水/污水管網直接或間接地與所述空氣流動引力筒相連通;3、將與所述連通管路相連通的地下雨水/污水管網的遠端改造成開放式管道口。本發明可在雨水/污水管網內產生負壓式的氣體強制抽吸作用，形成空氣定向強制流動，從而將雨水/污水管網內的不良氣體抽吸并排放到高空大氣層中，使整個地下雨水/污水管網內不再儲存和產生不良氣體，并且還消除了雨水/污水管網存在的燃爆安全隱患。

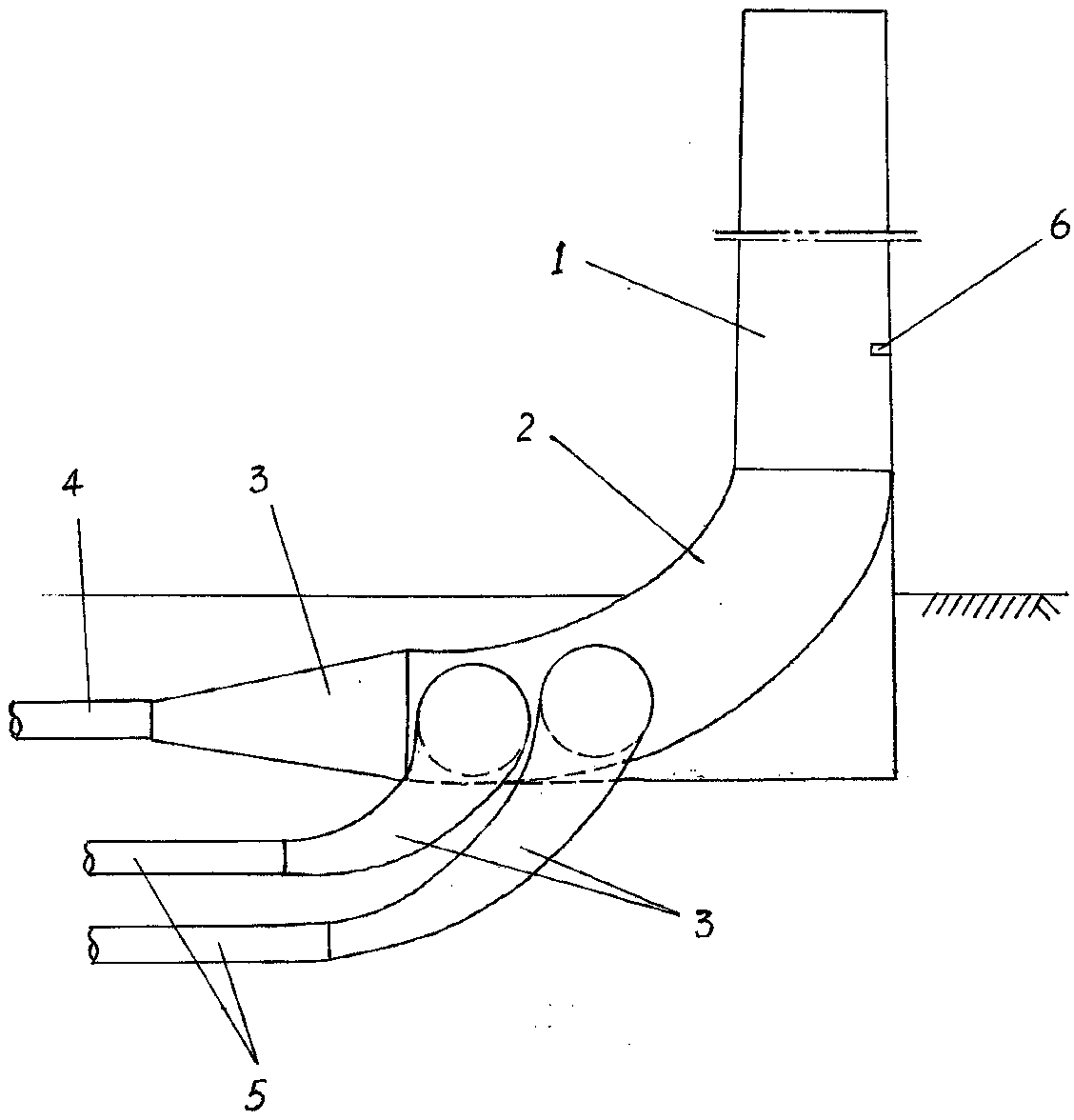

摘要附圖
權利要求書
1.一種地下雨水/污水管網不良氣體的防治設施，其特征是，包括有：
空氣流動引力筒，豎直設立于地面上，用于提供不良氣體的抽吸力;以及
連通管路，設置在所述空氣流動引力筒的底部，用于將地下雨水/污水管網直接或間接地與所述空氣流動引力筒相連通。
2.根據權利要求1所述的地下雨水/污水管網不良氣體的防治設施，其特征是，所述空氣流動引力筒為錐筒體，所述連通管路為直管體或彎管體，所述連通管路的一端與所述空氣流動引力筒的下端相連通，所述連通管路的另一端接有用于連接地下雨水/污水管網的變徑連接管。
3.根據權利要求2所述的地下雨水/污水管網不良氣體的防治設施，其特征是，在所述連通管路的側壁上開有若干連接口，在每個所述連接口上接有一根用于連接地下雨水/污水管網的變徑連接管。
4.根據權利要求1所述的地下雨水/污水管網不良氣體的防治設施，其特征是，所述空氣流動引力筒為錐筒體，所述連通管路為若干根變徑彎管，所述變徑彎管的上端口設置在所述空氣流動引力筒的下端口內，所述變徑彎管的下端口用于連通地下雨水/污水管網。
5.一種地下雨水/污水管網不良氣體的治理方法，其特征是，包括以下步驟：
a、設置一個空氣流動引力筒，所述空氣流動引力筒豎直設立于地面上;
b、設置一個連通管路，所述連通管路設置在所述空氣流動引力筒的底部，用于將地下雨水/污水管網直接或間接地與所述空氣流動引力筒相連通;
c、將與所述連通管路相連通的地下雨水/污水管網的遠端改造成開放式管道口。
6.根據權利要求5所述的地下雨水/污水管網不良氣體的治理方法，其特征是，所述空氣流動引力筒為錐筒體，所述連通管路為直管體或彎管體，所述連通管路的一端與所述空氣流動引力筒的下端相連通，所述連通管路的另一端接有用于連接地下雨水/污水管網的變徑連接管。
7.根據權利要求6所述的地下雨水/污水管網不良氣體的治理方法，其特征是，在所述連通管路的側壁上開有若干連接口，在每個所述連接口上接有一根用于連接地下雨水/污水管網的變徑連接管。
8.根據權利要求5所述的地下雨水/污水管網不良氣體的治理方法，其特征是，所述空氣流動引力筒為錐筒體，所述連通管路為若干根變徑彎管，所述變徑彎管的上端口設置在所述空氣流動引力筒的下端口內，所述變徑彎管的下端口用于連通地下雨水/污水管網。
說明書
地下雨水/污水管網不良氣體的治理方法和防治設施
技術領域
本發明涉及一種地下雨水/污水管網，具體地說是一種地下雨水/污水管網不良氣體的治理方法和防治設施。
背景技術
地下雨水/污水管網是一個城市的污水、雨水的排放系統，是一個城市功能的基本構成要素，也是城市的一個重要組成部分。地下雨水/污水管網的運行情況直接關系到一個城市的生態環境和城市形象，直接影響著城市居民的日常生活。通過地下雨水/污水管網收集的污水，在處理后進行達標排放，可以避免污水的亂排亂放，從而保護城市居民的生存環境和城市居民的身體健康。
地下雨水/污水管網一般包括有主管線、支管線以及連接到每個生活小區、機關、廠礦、寫字樓和商業大廈等的微管線，這些主管線、支干線和微管線的并網連接，組成了一個有機聯系的雨水/污水管網系統。隨著城市建設面積的逐年增大，地下雨水/污水管網的設置面積也就越來越大;而雨水/污水管網內污物的不斷沉淀和發酵，在雨水/污水管網內就會積聚越來越多的腐臭、霉變的不良氣體，這些不良氣體會通過街道兩旁的雨水篦子、檢查井的井蓋甚至每家每戶的地漏涌出。這些不良氣體既造成了城市空氣環境的惡化，還會對人體健康帶來不良影響，在濃度超限時甚至還會導致不應有的燃爆事件，對城市居民的生命安全帶來嚴重的安全隱患。
在農村空氣是清新的，在城市空氣是污濁的，對城市的空氣質量，社會歸結為汽車尾氣和工業排放，而地下雨水/污水管網內積聚和產生的各種不良氣體，通過城市成千上萬個排污口(城市道路邊設置的排污口、井蓋、小區排污井蓋、住宅內的地漏等)始終在向外排出。
我們發現，城市在剛經過一場大暴雨后，整個城市的大街小巷都在堵車，車在排氣，而空氣是清新的，因為排雨，地下雨水/污水管網有大量雨水排放，水在流動過程中，將管網內大量的不良氣體帶走，地下雨水/污水管網內的污濁氣體不再向上散發，彌漫整個城市，這樣，城市的空氣就能清新幾天。隨著地下雨水/污水管網內又產生了污濁氣體和向外界的散發，城市又籠罩在污濁氣體中。
地下雨水/污水管網所產生的大量污濁有害氣體一直在產生、一直在散發著，對城市居民是一種隱形傷害和慢性殺手，因為地下雨水/污水管網內污濁的有害氣體所導致的傷人事件，以及由于地下雨水/污水管網中不良氣體所產生的燃爆事件，都是時有發生的。截止目前，各個城市對于地下雨水/污水管網的不良氣體還都沒有一種有效的處理手段。
發明內容
本發明的目的之一就是提供一種地下雨水/污水管網不良氣體的防治設施，以解決對雨水/污水管網不良氣體缺乏處理手段的問題。
本發明的目的之二就是提供一種地下雨水/污水管網不良氣體的治理方法，以解決雨水/污水管網不良氣體污染城市居民生存環境、影響居民身體健康的問題。
本發明的目的之一是這樣實現的：一種地下雨水/污水管網不良氣體的防治設施，包括有：
空氣流動引力筒，豎直設立于地面上，用于提供不良氣體的抽吸力;以及
連通管路，設置在所述空氣流動引力筒的底部，用于將地下雨水/污水管網直接或間接地與所述空氣流動引力筒相連通。
所述空氣流動引力筒為錐筒體，所述連通管路為直管體或彎管體，所述連通管路的一端與所述空氣流動引力筒的下端相連通，所述連通管路的另一端接有用于連接地下雨水/污水管網的變徑連接管。
在所述連通管路的側壁上開有若干連接口，在每個所述連接口上接有一根用于連接地下雨水/污水管網的變徑連接管。
所述空氣流動引力筒為錐筒體，所述連通管路為若干根變徑彎管，所述變徑彎管的上端口設置在所述空氣流動引力筒的下端口內，所述變徑彎管的下端口用于連通地下雨水/污水管網。
本發明的目的之二是這樣實現的：一種地下雨水/污水管網不良氣體的治理方法，包括以下步驟：
a、設置一個空氣流動引力筒，所述空氣流動引力筒豎直設立于地面上;
b、設置一個連通管路，所述連通管路設置在所述空氣流動引力筒的底部，用于將地下雨水/污水管網直接或間接地與所述空氣流動引力筒相連通;
c、將與所述連通管路相連通的地下雨水/污水管網的遠端改造成開放式管道口。
在上述方法中，所述空氣流動引力筒為錐筒體，所述連通管路為直管體或彎管體，所述連通管路的一端與所述空氣流動引力筒的下端相連通，所述連通管路的另一端接有用于連接地下雨水/污水管網的變徑連接管。
在上述方法中，在所述連通管路的側壁上開有若干連接口，在每個所述連接口上接有一根用于連接地下雨水/污水管網的變徑連接管。
在上述方法中，所述空氣流動引力筒為錐筒體，所述連通管路為若干根變徑彎管，所述變徑彎管的上端口設置在所述空氣流動引力筒的下端口內，所述變徑彎管的下端口用于連通地下雨水/污水管網。
本發明防治設施可與地下雨水/污水管網的主管線、支管線、微管線甚至某個獨立區域的地下排污管道相接，同時，將地下雨水/污水管網的主管線、支管線、微管線或者排污管道的遠端改造成開放式管道口，這樣就可在地下雨水/污水管網的主管線、支管線、微管線或者排污管道內產生負壓式的氣體強制抽吸作用，從而在整個地下雨水/污水管網內形成氣體的定向強制流動，從而將整個城市的地下雨水/污水管網或者某個獨立區域的地下管道內的不良氣體不斷地抽吸出來，再通過空氣流動引力筒排放到高空大氣層中，最終使整個城市的地下雨水/污水管網內不再儲存和產生各種有毒有害的不良氣體，潔凈城鎮居民的生存環境。
本發明就是敦促城市管理者重視地下雨水/污水管網中不良氣體的存在和危害，通過本發明的治理方法和防治設施，可使地下雨水/污水管網中不再產生和向散發有毒有害、易燃易爆的不良氣體，消除雨水/污水管網存在的燃爆安全隱患，使整個城市的空氣環境干凈整潔起來，人人身體健康，社會和諧共處。
本發明投資少，見效快，永久性，無運行成本和費用，對改善城市空氣質量、改善城市居民生存環境有著積極的促進作用，可大大減少城市居民的呼吸系統疾病，消除不利氣體導致的安全隱患，對城市文明也可起到良好的推進作用。本發明從根源上解決了地下雨水/污水管網不良氣體引發的各種問題，開創了利用空氣流動方法治理地下雨水/污水管網不良氣體的方法和理念。
