申請日2015.06.16

　　公開(公告)日2015.09.23

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一體式污水無害化處理裝置，包括處理倉(1)，處理倉(1)分隔成上下兩層，且下層分隔成并排的蓄水倉(2)和消毒倉(3)，上層分隔成并排的調節倉(4)、生化倉(5)和沉淀倉(6);所述處理倉(1)上方固定有氣泵(7)和水泵(8);所述調節倉(4)、上部和生化倉(5)連通，生化倉(5)又通過虹吸管(9)與沉淀倉(6)連通，且虹吸管(9)位于生化倉(5)一側的管口位于生化倉(5)底部;所述沉淀倉(6)通過第一連通管(10)與下層的蓄水倉(2)相連，所述蓄水倉(2)和消毒倉(3)通過第二連通管(11)相連;調節倉(4)和消毒倉(3)分別連接有入水管(12)和出水管(13)。本發明自身結構緊湊簡潔，外部配套設施少，安全運轉率高，運行費用低，運行自動連續。

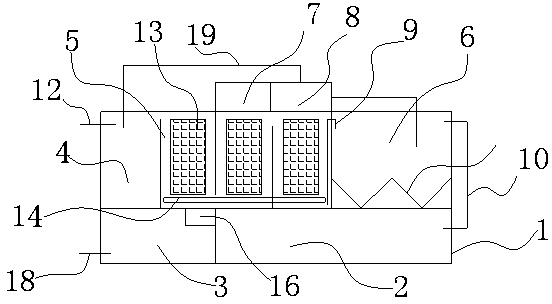

　　摘要附圖



　　權利要求書

　　1.一體式污水無害化處理裝置，其特征在于：包括處理倉(1)，處理倉(1)分隔成上下兩層，且下層分隔成并排的蓄水倉(2)和消毒倉(3)，上層分隔成并排的調節倉(4)、生化倉(5)和沉淀倉(6);所述處理倉(1)上方固定有氣泵(7)和水泵(8);所述調節倉(4)、上部和生化倉(5)連通，生化倉(5)又通過虹吸管(9)與沉淀倉(6)連通，且虹吸管(9)位于生化倉(5)一側的管口位于生化倉(5)底部;所述沉淀倉(6)通過第一連通管(10)與下層的蓄水倉(2)相連，所述蓄水倉(2)和消毒倉(3)通過第二連通管(11)相連;調節倉(4)和消毒倉(3)分別連接有入水管(12)和出水管(13)。

　　2.根據權利要求1所述的一體式污水無害化處理裝置，其特征在于：所述生化倉(5)內設有彈性立體填料(18)，彈性立體填料(18)下方設有曝氣管(14)，曝氣管(14)通過輸氣管(17)與氣泵(7)相連。

　　3.根據權利要求1或2所述的一體式污水無害化處理裝置，其特征在于：所述生化倉(5)內分隔成三格，其中第一格與第二格底部連通，第二格和第三格頂部連通。

　　4.根據權利要求1所述的一體式污水無害化處理裝置，其特征在于：所述沉淀倉(6)底部設有兩個集污斗，每個集污斗下方均連接有出污管(15)，出污管(15)連通至處理倉(1)外側。

　　5.根據權利要求1所述的一體式污水無害化處理裝置，其特征在于：所述第一連通管(10)和第二連通管(11)上均設有開關閥。

　　6.根據權利要求1所述的一體式污水無害化處理裝置，其特征在于：所述消毒倉(3)內設有消毒藥劑盒(16)。

　　7.根據權利要求1所述的一體式污水無害化處理裝置，其特征在于：所述調節倉(4)和沉淀倉(6)通過回流管(19)相連通，且回流管(19)上設有水泵(8)。

　　說明書

　　一體式污水無害化處理裝置

　　技術領域

　　本發明涉及一種一體式污水無害化處理裝置，屬于環保技術領域。

　　背景技術

　　目前處理化學需氧量COD較高的的城市生活污水的環保系統，都存在有投資大，能耗高，運行費用高，占地多，操作維護困難等問題。其主要原因在于處理系統的結構復雜，組件功能單一;而需要配套的外部設備多，體積龐大占地多，在運行中操作困難，運行斷續時間長;安全運轉率低;能耗高，運行費用高。

　　發明內容

　　本發明的目的在于，提供一種一體式污水無害化處理裝置。它自身結構緊湊簡潔，外部配套設施少，安全運轉率高，運行費用低，運行自動連續，且污水無害化程度高。

　　本發明的技術方案：一體式污水無害化處理裝置，其特點是：包括處理倉，處理倉分隔成上下兩層，且下層分隔成并排的蓄水倉和消毒倉，上層分隔成并排的調節倉、生化倉和沉淀倉;所述處理倉上方固定有氣泵和水泵;所述調節倉、上部和生化倉連通，生化倉又通過虹吸管與沉淀倉連通，且虹吸管位于生化倉一側的管口位于生化倉底部;所述沉淀倉通過第一連通管與下層的蓄水倉相連，所述蓄水倉和消毒倉通過第二連通管相連;調節倉和消毒倉分別連接有入水管和出水管。

　　前述的一體式污水無害化處理裝置中，所述生化倉內設有彈性立體填料，彈性立體填料下方設有曝氣管，曝氣管通過輸氣管與氣泵相連。

　　前述的一體式污水無害化處理裝置中，所述生化倉內分隔成三格，其中第一格與第二格底部連通，第二格和第三格頂部連通。

　　前述的一體式污水無害化處理裝置中，所述沉淀倉底部設有兩個集污斗，每個集污斗下方均連接有出污管，出污管連通至處理倉外側。

　　前述的一體式污水無害化處理裝置中，所述第一連通管和第二連通管上均設有開關閥。

　　前述的一體式污水無害化處理裝置中，所述消毒倉內設有消毒藥劑盒。

　　前述的一體式污水無害化處理裝置中，所述調節倉和沉淀倉通過回流管相連通，且回流管上設有水泵。

　　與現有技術相比，本發明的污水無害化處理系統自身結構緊湊簡潔，外部配套設施少，安全運轉率高，運行費用低，運行自動連續。本發明的對多個功能倉進行了合理地布局，占地空間小，管道行走路線清晰，便于控制管理，而且處理效果大大優化。
