申請日2015.06.16

　　公開(公告)日2015.09.09

　　IPC分類號E03D1/32; E03D5/00

　　摘要

　　本發明公開了一種自來水混合廢水沖廁裝置，包括低阻力單向過濾閥、廢水混合閥，該自來水混合廢水沖廁裝置的單向過濾閥內嵌低阻力單向閥，并采用快接方式用塑料軟管連接射流式吸水器，塑料軟管可以任意裁剪，適合不同衛生間安裝使用;廢水混合閥安裝在座便器進水口處，單向過濾閥就可以自由移動，方便拉出清洗濾網，防止廢水通道堵塞;以座便器自身沖水裝置作開關，利用水箱給水時自來水本身壓力，使廢水混合閥內腔產生負壓，經單向過濾閥將家庭廢水吸入到座便器水箱內，與自來水混合后用于沖廁，自來水與廢水混合比可達為1：1，大量節省了水資源。

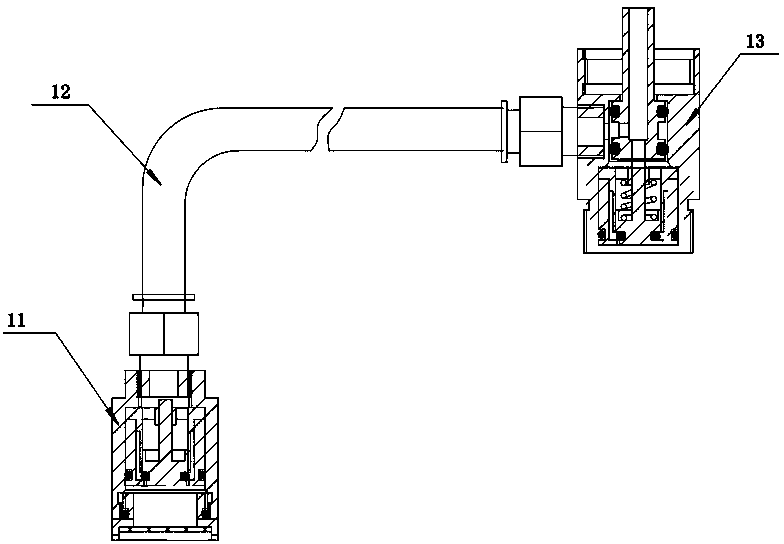

　　摘要附圖



　　權利要求書

　　1.一種自來水混合廢水沖廁裝置，其特征在于，包括低阻力單向過濾閥、廢水混合閥、低阻力單向過濾閥與廢水混合閥之間連接的塑料軟管;所述的低阻力單向過濾閥由過濾器閥體、塑料單向閥、過濾閥座和第一快速接頭組成，所述的塑料單向閥安裝于過濾器閥體內，所述的過濾閥座前端為廢水進水端，設有過濾網和對稱的防堵缺口，后端設有外螺紋，經第二O型圈作密封后與過濾閥體連接，過濾閥體出水端設有第一快速接頭。

　　2.根據權利要求1所述的一種自來水混合廢水沖廁裝置，其特征在于，塑料單向閥包括塑料閥座、止水閥芯、塑料后端蓋和第三O型圈;所述的塑料閥座外則設有環槽，塑料閥座的前段為進水端，塑料閥座內側為二級平臺結構;所述的止水閥芯的前端設有第一O型圈，與二級平臺配合密封，止水閥芯后端為小圓柱導桿，裝配在塑料閥座內;所述的塑料后端蓋為多級帶缺口的圓筒型結構，設有中心導向孔和多個過水孔，止水閥芯的小圓柱導桿穿于塑料后端蓋的中心導向孔上，并套壓于塑料閥座上。

　　3.根據權利要求1或2所述的一種自來水混合廢水沖廁裝置，其特征在于，所述的廢水混合閥包括混合閥座、射流閥芯、止回閥、第二快速接頭;所述的混合閥座設置有自來水進水端、混合水出水端和廢水進水端，所述的自來水進水端為外螺紋結構，中心內孔有二級圓臺，第一級圓臺設置有止回閥，第二級圓臺安裝射流閥芯，混合閥座外側設有內螺紋過孔，與第二級圓臺相通，第二快速接頭安裝在內螺紋過孔上，作為廢水進水端;所述的射流閥芯為多級環槽圓柱型結構，射流閥芯前端設有射流過孔，射流過孔孔徑≤1.5mm，射流閥芯后端設有混合水過孔，混合水過孔孔徑≤3mm，射流過孔和混合水過孔相通;射流閥芯外側設有兩個O型圈環槽，兩個O型圈環槽之間設有廢水進水環槽，廢水進水環槽中間設有廢水過孔，廢水過孔與混合水過孔相通;射流閥芯經O型圈密封后裝配在混合閥座中心的內孔上，混合水過孔與廢水混合閥混合水出水端相通，廢水過孔與第二快速接頭相通。

　　4.根據權利要求1所述的一種自來水混合廢水沖廁裝置，其特征在于，所述的塑料軟管為凈水器專用塑料管或氣動用塑料管。

　　5.根據權利要求1或2所述的一種自來水混合廢水沖廁裝置，其特征在于，所述的過濾器閥體內置有平面濾網或球面濾網。

　　6.根據權利要求3所述的一種自來水混合廢水沖廁裝置，其特征在于，所述第一快速接頭和第二快速接頭為帶螺紋的凈水器快接頭或氣動快接頭。

　　7.一種應用權利要求1至7任意一項所述的座便器，包括座便器，座便器水箱、廢水混合閥、塑料軟管和低阻力單向過濾閥，自來水進水端與角式截止閥連接，混合水出水端與座便器進水閥連接;自來水混合廢水沖廁裝置安裝于座便器入水端，作為座便器進水機構前置配件，利用自來水的壓力勢，把廢水吸引到座便器水箱內，實現座便器高效利用家庭廢水。

　　說明書

　　一種自來水混合廢水沖廁裝置及應用該裝置的座便器

　　技術領域

　　本發明涉及混水沖廁結構的技術領域，尤其涉及一種可把自來水和廢水混合作為沖廁用水，節約水源的沖廁裝置及應用該裝置的座便器。

　　背景技術

　　目前，水價上漲了，家庭廢水回收再利用是節省水費的較為簡便途徑，把用過的水收集后用來沖廁所，每天可以為家庭節約20L的水。對于一個家庭來說，20L水或許是微不足道，但從整個社會來衡量，產生的社會效益是非常巨大的。

　　現有技術中，也有利用自來水本身壓力形成負壓，將家庭廢水吸入到座便器水箱內用于沖廁的節水裝置，但大多數的單向過濾閥是內嵌傳統彈簧式單向閥，開啟阻力較大，至使射流吸式水器負壓吸水效率低，自來水與廢水混合比約為3：1，大多數產品把單向過濾閥固定安裝于儲水箱上，無法方便清洗濾網，經常引起廢水通道堵塞，加上單向過濾閥與射流吸水器之間采用金屬軟管連接，也很難適應不同大小的衛生間安裝使用，故未能得到廣泛應用。

　　發明內容

　　本發明的目的是為了克服上述現有技術的缺點，提供自來水混合廢水沖廁裝置，該自來水混合廢水沖廁裝置的單向過濾閥內嵌低阻力單向閥，并采用快接方式用塑料軟管連接射流式吸水器，塑料軟管可以任意裁剪，適合不同衛生間安裝使用;廢水混合閥安裝在座便器進水口處，單向過濾閥就可以自由移動，方便拉出清洗濾網，防止廢水通道堵塞;以座便器自身沖水裝置作開關，利用水箱給水時自來水本身壓力，使廢水混合閥內腔產生負壓，經單向過濾閥將家庭廢水吸入到座便器水箱內，與自來水混合后用于沖廁，自來水與廢水混合比可達為1：1，大量節省了水資源。

　　本發明解決其技術問題所采用的技術方案是：一種自來水混合廢水沖廁裝置，包括低阻力單向過濾閥、廢水混合閥、低阻力單向過濾閥與廢水混合閥之間連接的塑料軟管;所述的低阻力單向過濾閥由過濾器閥體、塑料單向閥、過濾閥座和第一快速接頭組成，所述的塑料單向閥安裝于過濾器閥體內，所述的過濾閥座前端為廢水進水端，設有過濾網和對稱的防堵缺口，后端設有外螺紋，經第二O型圈作密封后與過濾閥體連接，過濾閥體出水端設有第一快速接頭。

　　進一步的，塑料單向閥包括塑料閥座、止水閥芯、塑料后端蓋和第三O型圈;所述的塑料閥座外則設有環槽，塑料閥座的前段為進水端，塑料閥座內側為二級平臺結構;所述的止水閥芯的前端設有第一O型圈，與二級平臺配合密封，止水閥芯后端為小圓柱導桿，裝配在塑料閥座內;所述的塑料后端蓋為多級帶缺口的圓筒型結構，設有中心導向孔和多個過水孔，止水閥芯的小圓柱導桿穿于塑料后端蓋的中心導向孔上，并套壓于塑料閥座上。

　　進一步的，所述的廢水混合閥包括混合閥座、射流閥芯、止回閥、第二快速接頭;所述的混合閥座設置有自來水進水端、混合水出水端和廢水進水端，所述的自來水進水端為外螺紋結構，中心內孔有二級圓臺，第一級圓臺設置有止回閥，第二級圓臺安裝射流閥芯，混合閥座外側設有內螺紋過孔，與第二級圓臺相通，第二快速接頭安裝在內螺紋過孔上，作為廢水進水端;所述的射流閥芯為多級環槽圓柱型結構，射流閥芯前端設有射流過孔，射流過孔孔徑≤1.5mm，射流閥芯后端設有混合水過孔，混合水過孔孔徑≤3mm，射流過孔和混合水過孔相通;射流閥芯外側設有兩個O型圈環槽，兩個O型圈環槽之間設有廢水進水環槽，廢水進水環槽中間設有廢水過孔，廢水過孔與混合水過孔相通;射流閥芯經O型圈密封后裝配在混合閥座中心的內孔上，混合水過孔與廢水混合閥混合水出水端相通，廢水過孔與第二快速接頭相通。

　　進一步的，所述的塑料軟管為凈水器專用塑料管或氣動用塑料管。

　　進一步的，所述的過濾器閥體內置有平面濾網或球面濾網。

　　進一步的，所述第一快速接頭和第二快速接頭為帶螺紋的凈水器快接頭或氣動快接頭。

　　另外，本發明還涉及應用上述自來水混合廢水沖廁裝置的座便器，包括座便器，座便器水箱、廢水混合閥、塑料軟管和低阻力單向過濾閥，自來水進水端與角式截止閥連接，混合水出水端與座便器進水閥連接。自來水混合廢水沖廁裝置安裝于座便器入水端，作為座便器進水機構前置配件，利用自來水的壓力勢，把廢水吸引到座便器水箱內，實現座便器高效利用家庭廢水。

　　該自來水混合家庭廢水沖廁裝置的工作原理為：由低阻力單向過濾閥、塑料軟管、廢水混合閥組成，塑料軟管可以任意裁剪，適合不同衛生間安裝使用;廢水混合閥安裝在座便器進水口處，低阻力單向過濾閥放在集水桶中，廢水混合閥進水口用連接軟管與角式截止閥相接，以座便器進水閥作開關，利用水箱給水時自來水本身的壓力，使廢水混合閥廢水腔產生負壓，經低阻力單向過濾閥將家庭廢水自動吸入到座便器水箱內，與自來水混合后用于沖廁，自來水與廢水混合比可達為1：1，大量節省了水資源。

　　綜上所述，本發明的自來水混合廢水沖廁裝置的單向過濾閥內嵌低阻力單向閥，并采用快接方式用塑料軟管連接射流式吸水器，塑料軟管可以任意裁剪，適合不同衛生間安裝使用;廢水混合閥安裝在座便器進水口處，單向過濾閥就可以自由移動，方便拉出清洗濾網，防止廢水通道堵塞;以座便器自身沖水裝置作開關，利用水箱給水時自來水本身壓力，使廢水混合閥內腔產生負壓，經單向過濾閥將家庭廢水吸入到座便器水箱內，與自來水混合后用于沖廁，自來水與廢水混合比可達為1：1，大量節省了水資源。
