發布時間：2018-4-12 20:48:44  中國污水處理工程網

　　申請日2015.06.16

　　公開(公告)日2015.09.16

　　IPC分類號G01N33/18

　　摘要

　　本發明公開了一種基于多高斯核自優化相關向量機的污水水質軟測量方法，包括以下步驟：1)剔除污水輸入和輸出的數據中的異常點，由于各輸入變量量綱的不同，對其進行歸一化處理，歸一化到[0,1]區間中;2)多高斯核函數相關向量機軟測量模型模塊;3)多高斯核函數核參數自優化算法;4)遺傳優化算法對初始參數尋優模塊;5)多高斯核函數自優化相關向量機軟測量模型建模。本發明通過自優化方法確定各尺度上的核參數，運用遺傳優化算法對初始參數尋優，建立最優模型，在保證模型收斂性和稀疏性的情況下，有效提高污水中BOD輸出精度。

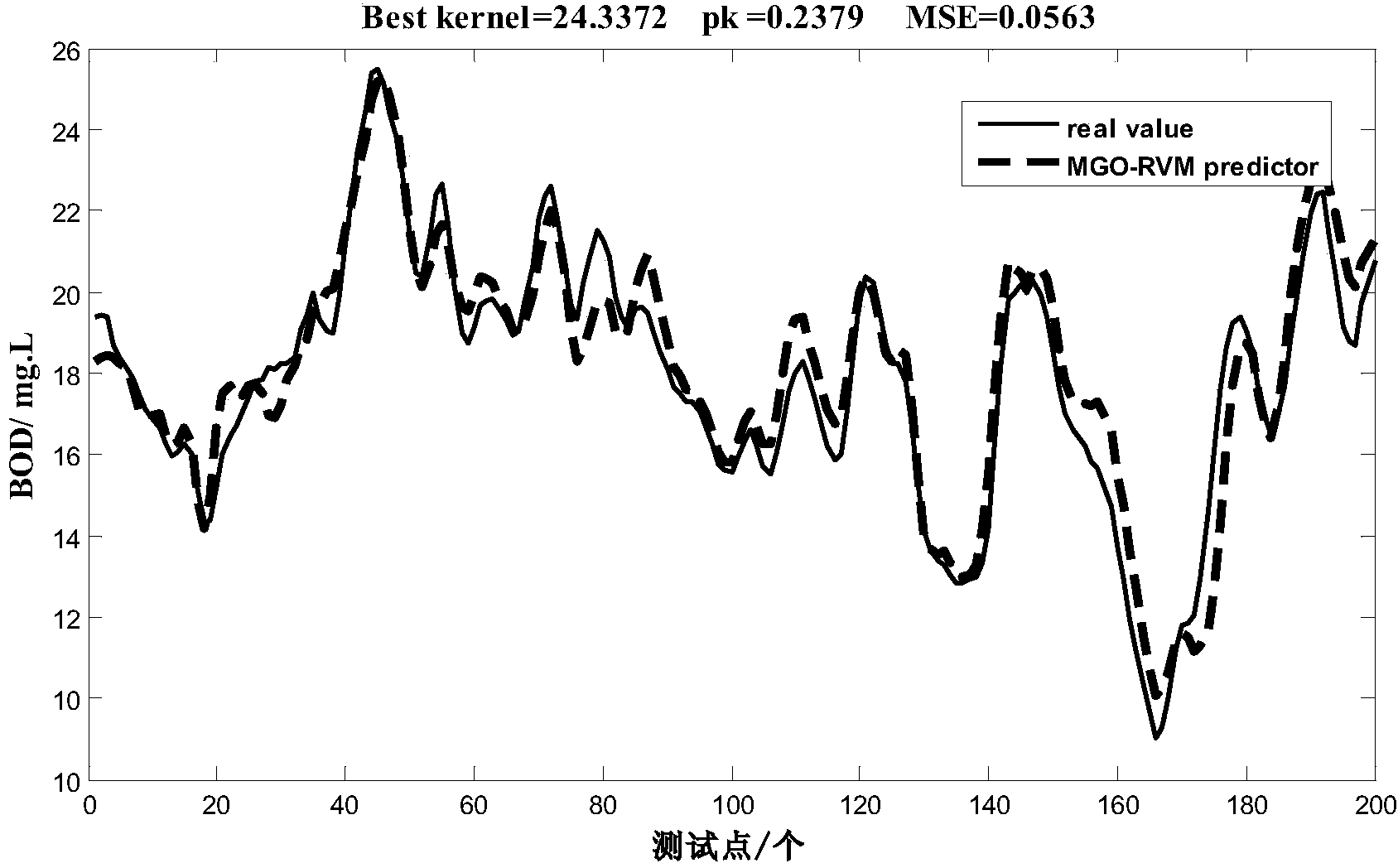

　　摘要附圖



　　權利要求書

　　1.基于多高斯核自優化相關向量機的污水水質軟測量方法，其特征在于， 包括以下步驟：

　　1)剔除污水輸入和輸出的數據中的異常點，由于各輸入變量量綱的不同， 對其進行歸一化處理，歸一化到[0,1]區間中;

　　2)多高斯核函數相關向量機軟測量模型模塊，其計算公式：

　　給定一組輸入和目標值xn∈RM，且考慮目標函數只 是一個標量，根據概率方程式，假設目標函數是模型的樣本并且?guī)в懈郊釉肼暎?/P>

　　tn=y(xn,w)+εn (1)

　　式中εn為附加噪聲，服從(0,σ2)的高斯分布，且彼此間相互獨立，因此 p(tn|y(xn),σ2)服從高斯分布，其分布由期望y(xn)和方差σ2決定，其中y(xn) 可由核函數的加權模型表示：

　　$y(x,w)=\underset{i=1}{\overset{N}{\Sigma }}{w}_{i}k(x,x_i)+w_0---\left(2\right)$

　　wi為模型權值，w=[w0,w1,w2,...,wn]T為(N+1)維列向量;k是核函數， φi=k(x,xi);t=[t1,t2,...tn]T為N維列向量，假設tn服從獨立分布，數據集的 似然估計概率為：

　　$p\left(t\right|w,{\sigma }^2)={\left(2\pi {\sigma }^2\right)}^{-N/2}\exp \{-\frac{1}{2{\sigma }^2}{\left|\right|t-\mathrm{\Phi w}\left|\right|}^2\}---\left(3\right)$

　　φ(xn)=[1,k(xn,x1),k(xn,x2),...k(xn,xn)]T為(N+1)*1維矩陣，貝葉斯矩陣表示 為：Φ=[φ(x1),φ(x2),...,φ(xn)]T，其是N*(N+1)維;為了約束rvm模型中 權值w，假設其服從(0,αi-1)高斯分布，且設各權值間相互獨立，其先驗概率表 示如下：

　　$p\left(w\right|\alpha )=\underset{i=0}{\overset{N}{\Pi }}N\left(w_i\right|0,{{\alpha }_i}^{-1})---\left(4\right)$

　　α為N+1維超參數，引入超參數導致算法的稀疏性;

　　根據貝葉斯準則，可得到后驗概率公式：

　　給定新的測試樣本x，預測相應的目標t*，按照預測分布：

　　$p\left(t_{*}\right|t)=\∫p\left(t_{*}\right|w,\alpha ,{\sigma }^2)p(w,\alpha ,{\sigma }^2|t)d_w{d}_{\alpha }{d}_{{\sigma }^2}$

　　無法計算后驗概率，因為無法計算$p\left(t\right)=\∫p\left(t\right|w,\alpha ,{\sigma }^2)p(w,\alpha ,{\sigma }^2)d_w{d}_{\alpha }{d}_{{\sigma }^2}$

　　所以將后驗概率分解：p(w,α,σ2|t)=p(w|t,α,σ2)p(α,σ2|t)

　　可得權重的后驗概率為：

　　$\begin{array}{c}p\left(w\right|t,\alpha ,{\sigma }^2)=\frac{p\left(t\right|w,{\sigma }^2)p\left(w\right|\alpha )}{p\left(t\right|\alpha ,{\sigma }^2)}\\ ={\left(2\pi \right)}^{-(N+1)/2}{\left|\Sigma \right|}^{-1/2}\exp \{-\frac{1}{2}{(w-u)}^T{\Sigma }^{-1}(w-u)\}\end{array}---\left(5\right)$

　　其后驗協方差和均值分別為：

　　Σ=(σ-2ΦTΦ+A)-1 (6)

　　u=σ-2ΣΦTt (7)

　　因為p(α,σ2|t)∝p(t|α,σ2)p(α)p(σ2)，所以可以用后者等價前者：

　　$\begin{array}{c}p\left(t\right|a,{\sigma }^2)=\∫p\left(t\right|w,\beta )p\left(w\right|\alpha )d_w\\ ={\left(2\pi \right)}^{-N/2}{|{\sigma }^{2}I+\Phi A^{-1}{\Phi }^T|}^{-1/2}\exp (-\frac{1}{2}{t}^T\mathrm{Ct})\end{array}$

　　其中矩陣C=(σ2I+ΦA(chǔ)-1ΦT)-1，對上述式子取對數得：

　　$L=\log p\left(t\right|\alpha ,\beta )=-\frac{1}{2}(N\log \left(2\pi \right)+\log |C|+t^T{C}^{-1}t)---\left(8\right)$

　　為了找到超參數的優化值，對上述似然估計最大化得到超參數的更新公式：

　　$a_i=\frac{{\gamma }_i}{u_i},{\sigma }^2=\frac{{\left|\right|t-\mathrm{\Phi u}\left|\right|}^2}{N-{\Sigma }_{i=1}^N{\gamma }_i}---\left(9\right)$

　　式中γi=1-αiΣii

　　傳統高斯核函數核參數均勻統一，限制了rvm模型的靈活性和預測精度; 基于提高預測精度的考慮，且不破壞其它性能，提出使用如下多高斯核函數：

　　$k(x_m,x_n)=\exp (-\underset{k=1}{\overset{d}{\Sigma }}{\eta }_k{(x_{\mathrm{mk}}-x_{\mathrm{nk}})}^2)$

　　其各個尺度上使用不同核參數，ηk是第k個核參數的平方的倒數，d是輸入向 量的屬性個數，則多尺度核參數可表示為：η=(η1,η2,...ηd);用 φnm=k(xm,xn)來表示貝葉斯矩陣的元素，則似然估計對第k個核參數的梯 度為：

　　$\frac{{\∂}_L}{{\∂}_{{\eta }_k}}=\underset{n=1}{\overset{N}{\Sigma }}\underset{m=1}{\overset{N}{\Sigma }}\frac{{\∂}_L}{{\∂}_{{\phi }_{\mathrm{nm}}}}\frac{{\∂}_{{\phi }_{\mathrm{nm}}}}{{\∂}_{{\eta }_k}}$

　　該式的第一部分與貝葉斯核參數無關，用來表示，得到矩陣：

　　D=(C-1ttTC-1-C-1)ΦA(chǔ)-1

　　=β[(t-y)uT-ΦΣ] (10)

　　似然估計對核參數求導為：$\frac{{\∂}_L}{{\∂}_{{\eta }_k}}=\underset{m=1}{\overset{N}{\Sigma }}\underset{n=1}{\overset{N}{\Sigma }}-D_{\mathrm{nm}}{\Phi }_{\mathrm{nm}}{(x_{\mathrm{mk}}-x_{\mathrm{nk}})}^2$

　　3)多高斯核函數核參數自優化算法

　　為了避免核參數過大或過小引起過平滑和過適應問題，增加限制條件從而 避免出現上述問題：

　　$\underset{k=1}{\overset{d}{\Sigma }}\log {\eta }_k=d\log \frac{1}{h^2}$

　　h是核參數幾何平均值，則似然估計模型變成：

　　$L^{-}=\log p\left(t\right|\alpha ,\beta )=-\frac{1}{2}(N\log \left(2\pi \right)+\log |C|+t^T{C}^{-1}t)+\lambda (\underset{k=1}{\overset{d}{\Sigma }}\log {\eta }_k-d\log \frac{1}{h^2})---\left(11\right)$該模型 對核參數求導為：

　　$\frac{\∂L^{-}}{\∂{\eta }_k}=\frac{\∂L}{\∂{\eta }_k}+\frac{\lambda }{{\eta }_k},k=1,...,d$

　　$\frac{\∂L^{-}}{\∂{\eta }_k}=\underset{m=1}{\overset{N}{\Sigma }}\underset{n=1}{\overset{N}{\Sigma }}-D_{\mathrm{nm}}{\Phi }_{\mathrm{nm}}{(x_{\mathrm{mk}}-x_{\mathrm{nk}})}^2+\frac{\lambda }{{\eta }_k},k=1,...,d$

　　當上式第一部分對核參數求導時，所得梯度同號，為了保證所得核參數均大于 零且最大似然估計盡可能的大，可用如下公式更新核參數，

　　若不滿足同號，為了保證核參數均大于零，且最大似然估計盡可能的大，梯度 小于零的核參數其更新公式為：

　　ηinew=p kηi (13)

　　梯度大于零的核參數其更新公式為：

　　式中i表示梯度小于零的屬性列，j表示梯度大于零的屬性列，p表示大于零的 梯度個數;

　　4)遺傳優化算法對初始參數尋優模塊

　　在建模過程中，多高斯核函數自優化相關向量機模型有兩類參數，一類屬 于核函數參數，核參數的個數由輸入屬性個數決定，核參數可通過上述算法中 介紹的自優化方法來確定;另一類是相關向量機模型的初始參數，多高斯核函 數自優化相關向量機的初始參數包括核參數幾何平均值h和pk，其中核參數幾 何平均值決定初始核參數的值，pk影響核參數的自優化過程;提出采用遺傳優 化算法，對多高斯核函數自優化相關向量機模型中的初始參數h,pk進行優化， 具體優化算法的流程如下：

　　4.1)設定種群規模，遺傳進化代數，染色體采用二進制編碼，每個算子由 兩段編碼組成，兩段編碼分別代表兩個參數h,pk，并確定各參數取值范圍，生 成初始種群;

　　4.2)用初始種群訓練多高斯核函數自優化相關向量機模型，目標函數取測 試樣本的均方根誤差函數RMSE;

　　4.3)個體進行選擇、重組、變異，終止條件若達到最大進化數，則停止進 化，輸出優化參數，否則繼續尋優;

　　5)多高斯核函數自優化相關向量機軟測量模型建模

　　污水處理中與BOD出水水質息息相關的輸入屬性為可降解固體濃度 RD-SED-G，懸浮固體濃度RD-SS-G，生化需氧量RD-DBO-G，化學需氧量 RD-DQO-G，初沉池中的生化需氧量RD-DBO-P，懸浮固體濃度RD-SS-P，二沉 池中的生化需氧量RD-DBO-S，化學需氧量RD-DQO-S，入水中的生化需氧量 DBO，化學需氧量DQO，二級處理中的化學需氧量DQO，生化需氧量DBO， 懸浮固體濃度SS，PH值PH-S，可降解固體濃度SED，出水的化學需氧量DQO-S， 可降解固體濃度SED-S，懸浮固體濃度SS-S，PH值PH-S;輸入xn∈RM，是第n個輸入值，tn是BOD的輸出值，則出水BOD的預測算法步驟如 下：

　　5.1)對上述輸入屬性的污水?dāng)?shù)據進行歸一化，去誤差平滑處理，然后確定 訓練數據和測試數據;

　　5.2)根據訓練樣本中的污水?dāng)?shù)據建立初始化模型，初始化模型參數: α=[1/N2,1/N2,...,1/N2]T，σ2=0.1var(t)，初始核參數η=[1/h2,1/h2,...,1/h2]T;

　　5.3)循環迭代

　　5.3.1)按上式(6),(7)更新u,Σ;

　　5.3.2)按上式(9)更新超參數α,β;

　　5.3.3)如果超參數αi大于給定的大值，則認為該超參數趨于無窮，從而將相 應的權值行設為零，并且忽略相應的貝葉斯矩陣列;否則，訓練數據的相應訓 練樣本則為相關向量;

　　5.3.4)如果最大似然估計值變大，連續兩代間的核參數最大變化值大于一 定的小值，則按上面公式(12)，(13)，(14)更新核參數η，并更新貝葉斯矩陣Φ， 否則停止更新;

　　5.3.5)如果連續兩代間的超參數α最大變化值小于給定的小值，則迭代結束;

　　5.4)輸出模型權值w，核參數η，相關向量機，噪聲方差σ2。

　　說明書

　　基于多高斯核自優化相關向量機的污水水質軟測量方法

　　技術領域

　　本發明涉及軟測量的技術領域，尤其是指一種基于多高斯核自優化相關向 量機的污水水質軟測量方法。

　　背景技術

　　隨著全球經濟的增長和人們生活水平的提高，城市生活污水和工業污水的 排放量日益增大，有限水資源受到不同程度的污染，防止水污染保護人們賴以 生存的水環境是人類面臨的當務之急。保護水資源的一個重要方面就是要提高 污水處理的技術水平和檢測手段。污水處理過程相當復雜，具有參數時變，多 變量耦合、強非線性，嚴重滯后等特點。使得出水水質不易在線測量，廢水處 理成本高。污水處理過程中一些自動化檢測設備、儀表的功能還不完善，處理 周期太長，遠遠達不到國家對環境保護的要求。同時國家對環境保護的投入加 大，污水處理技術越來越受到更多的關注。國家發展規劃中明確提出要研發并 推廣低能耗、有效的污水處理技術。解決污水生物處理過程中參數在線測量的 方法有兩種：一是改進測量儀表，二是深入研究軟測量技術，這對于出水的優 化排放有著重大的實際意義和應用價值。由于在線儀表設備投資大，維護困難 以及分析周期長、準確性不高，而軟儀表成本低廉，測量具有實時性，盡管IAWQ 推出ASMs和ADM1等機理模型，但實際的污水處理現場條件太多，過程太復 雜，很難建立精確的機理模型，而神經網絡、支持向量機等非機理建模都存在 局限性。相關向量機具有解更稀疏、核函數選擇更自由，泛化能力更強，魯棒 性更好等優點，使其在污水領域的應用中越來越受重視。但是傳統高斯核函數 核參數均勻統一，限制了rvm模型的靈活性和預測精度。

　　污水排放標準中，衡量是否達標的參數指標有：化學需氧量COD、生化需 氧量BOD、氨氮、磷、固體懸浮物等。其中生化需氧量BOD和化學需氧量COD 反映水被有機污染的程序，BOD/COD的比率反映出了污水的生物降解能力。這 兩個參數的測量對控制污水處理具有非常重要的價值�；瘜W(xué)需氧量COD是指， 水樣在一定條件下，以氧化1升水樣中還原性物質所消耗的氧化劑的量為指標， 折算成每升水樣全部被氧化后，需要的氧的毫克數，以mg/L表示。生化需氧量 BOD是指微生物在一定的溫度和時間條件下分解氧化有機物所消耗的溶解氧 量，以mg/L表示。

　　現在的污水處理一般都采用稀釋法、傳感器等測量污水中BOD、COD的濃 度，但由于分析測定這兩個指標的周期較長，測量中時常出現誤差，不能及時 反應污水處理的現場情況，因而污水控制系統存在著較大的延時，不能發揮其 最佳的性能。

　　軟測量技術就是利用易測量過程變量，依據這些易測量的過程變量和難以 直接測量的待測過程變量之間的數學模型，通過各種數學計算和估計方法，用 計算機軟件實現待測量過程變量的測量。是近年在過程控制和檢測領域涌現的 一種新技術。軟測量作為現代復雜過程工業中較難甚至無法由硬件在線檢測參 量實時估計的有效手段，具有投資低、維護保養簡單等優點。將軟測量技術用 于污水處理過程，能降低污水處理廠的能耗，節約成本，避免污水處理過程中 嚴重滯后等不足。但是污水過程非常復雜，傳統的機理建模無法適應，而神經 網絡、支持向量機等非機理建模都存在局限性，本發明提出多高斯核函數自優 化相關向量機模型，打破了傳統高斯核函數參數均勻統一對預測精度的限制， 使模型更靈活。在保證模型收斂性和稀疏性的情況下，有效提高污水中BOD輸 出精度。該模型是對基本rvm的改進，不僅離線情況下獲得良好效果，在此基 礎上展開基于多尺度高斯核自優化相關向量機的污水出水在線軟測量研究也很 有意義。

　　發明內容

　　本發明的目的在于克服現有技術的不足，提供一種基于多高斯核自優化相 關向量機的污水水質軟測量方法，通過自優化方法確定各尺度上的核參數，運 用遺傳優化算法對初始參數尋優，建立最優模型。在保證模型收斂性和稀疏性 的情況下，有效提高污水中BOD輸出精度。

　　為實現上述目的，本發明所提供的技術方案為：基于多高斯核自優化相關 向量機的污水水質軟測量方法，包括以下步驟：

　　1)剔除污水輸入和輸出的數據中的異常點，由于各輸入變量量綱的不同， 對其進行歸一化處理，歸一化到[0,1]區間中;

　　2)多高斯核函數相關向量機軟測量模型模塊，其計算公式：

　　給定一組輸入和目標值xn∈RM，且考慮目標函數只 是一個標量，根據概率方程式，假設目標函數是模型的樣本并且?guī)в懈郊釉肼暎?/P>

　　tn=y(xn,w)+εn (1)

　　式中εn為附加噪聲，服從(0,σ2)的高斯分布，且彼此間相互獨立，因此 p(tn|y(xn),σ2)服從高斯分布，其分布由期望y(xn)和方差σ2決定，其中y(xn) 可由核函數的加權模型表示：

　　$y(x,w)=\underset{i=1}{\overset{N}{\Sigma }}{w}_{i}k(x,x_i)+w_0---\left(2\right)$

　　wi為模型權值，w=[w0,w1,w2,...,wn]T為(N+1)維列向量;k是核函數， φi=k(x,xi);t=[t1,t2,...tn]T為N維列向量，假設tn服從獨立分布，數據集的 似然估計概率為：

　　$p\left(t\right|w,{\sigma }^2)={\left(2\pi {\sigma }^2\right)}^{-N/2}\exp \{-\frac{1}{2{\sigma }^2}{\left|\right|t-\mathrm{\Phi w}\left|\right|}^2\}---\left(3\right)$

　　φ(xn)=[1,k(xn,x1),k(xn,x2),...k(xn,xn)]T為(N+1)*1維矩陣，貝葉斯矩陣表示 為：Φ=[φ(x1),φ(x2),...,φ(xn)]T，其是N*(N+1)維;為了約束rvm模型中 權值w，假設其服從(0,αi-1)高斯分布，且設各權值間相互獨立，其先驗概率表 示如下：

　　$p\left(w\right|\alpha )=\underset{i=0}{\overset{N}{\Pi }}N\left(w_i\right|0,{{\alpha }_i}^{-1})---\left(4\right)$

　　α為N+1維超參數，引入超參數導致算法的稀疏性;

　　根據貝葉斯準則，可得到后驗概率公式：

　　給定新的測試樣本x，預測相應的目標t*，按照預測分布：

　　$p\left(t_{*}\right|t)=\∫p\left(t_{*}\right|w,\alpha ,{\sigma }^2)p(w,\alpha ,{\sigma }^2|t)d_w{d}_{\alpha }{d}_{{\sigma }^2}$

　　無法計算后驗概率，因為無法計算$p\left(t\right)=\∫p\left(t\right|w,\alpha ,{\sigma }^2)p(w,\alpha ,{\sigma }^2|t)d_w{d}_{\alpha }{d}_{{\sigma }^2}$

　　所以將后驗概率分解：p(w,α,σ2|t)=p(w|t,α,σ2)p(α,σ2|t)

　　可得權重的后驗概率為：

　　$\begin{array}{c}p\left(w\right|t,\alpha ,{\sigma }^2)=\frac{p\left(t\right|w,{\sigma }^2)p\left(w\right|\alpha )}{p\left(t\right|\alpha ,{\sigma }^2)}\\ ={\left(2\pi \right)}^{-(N+1)/2}{\left|\Sigma \right|}^{-1/2}\exp \{-\frac{1}{2}{(w-u)}^T{\Sigma }^{-1}(w-u)\}\end{array}---\left(5\right)$

　　其后驗協方差和均值分別為：

　　Σ=(σ-2ΦTΦ+A)-1 (6)

　　u=σ-2ΣΦTt (7)

　　因為p(α,σ2|t)∝p(t|α,σ2)p(α)p(σ2)，所以可以用后者等價前者：

　　$\begin{array}{c}p(t,a,{\sigma }^2)=\∫p\left(t\right|w,\beta )p\left(w\right|\alpha )d_w\\ ={\left(2\pi \right)}^{-N/2}{|{\sigma }^{2}I+\Phi A^{-1}{\Phi }^T|}^{-1/2}\exp (-\frac{1}{2}{t}^T\mathrm{Ct})\end{array}$

　　其中矩陣C=(σ2I+ΦA(chǔ)-1ΦT)-1，對上述式子取對數得：

　　$L=\log p\left(t\right|\alpha ,\beta )=-\frac{1}{2}(N\log \left(2\pi \right)+\log |C|+t^T{C}^{-1}t)---\left(8\right)$

　　為了找到超參數的優化值，我們對上述似然估計最大化得到超參數的更新公式：

　　$a_i=\frac{{\gamma }_i}{u_i},{\sigma }^2=\frac{{\left|\right|t-\mathrm{\Phi u}\left|\right|}^2}{N-{\Sigma }_{i=1}^N{\gamma }_i}---\left(9\right)$

　　式中γi=1-αiΣii

　　相較于線性核函數，多項式核函數，sigmoid核函數，高斯核函數使用得更 多;傳統高斯核函數核參數均勻統一，限制了rvm模型的靈活性和預測精度; 基于提高預測精度的考慮，且不破壞其它性能，提出使用如下多高斯核函數：

　　$k(x_m,x_n)=\exp (-\underset{k=1}{\overset{d}{\Sigma }}{\eta }_k{(x_{\mathrm{mk}}-x_{\mathrm{nk}})}^2)$

　　其各個尺度上使用不同核參數，ηk是第k個核參數的平方的倒數，d是輸入向 量的屬性個數，則多尺度核參數可表示為：η=(η1,η2,...ηd);用 φnm=k(xm,xn)來表示貝葉斯矩陣的元素，則似然估計對第k個核參數的梯 度為：

　　$\frac{{\∂}_L}{{\∂}_{{\eta }_k}}=\underset{n=1}{\overset{N}{\Sigma }}\underset{m=1}{\overset{N}{\Sigma }}\frac{{\∂}_L}{{\∂}_{{\phi }_{\mathrm{nm}}}}\frac{{\∂}_{{\phi }_{\mathrm{nm}}}}{{\∂}_{{\eta }_k}}$

　　該式的第一部分與貝葉斯核參數無關，用來表示，得到矩陣：

　　D=(C-1ttTC-1-C-1)ΦA(chǔ)-1

　　=β[(t-y)uT-ΦΣ] (10)

　　似然估計對核參數求導為：$\frac{{\∂}_L}{{\∂}_{{\eta }_k}}=\underset{m=1}{\overset{N}{\Sigma }}\underset{n=1}{\overset{N}{\Sigma }}-D_{\mathrm{nm}}{\Phi }_{\mathrm{nm}}{(x_{\mathrm{mk}}-x_{\mathrm{nk}})}^2$

　　3)多高斯核函數核參數自優化算法

　　為了避免核參數過大或過小引起過平滑和過適應問題，增加限制條件從而 避免出現上述問題：

　　$\underset{k=1}{\overset{d}{\Sigma }}\log {\eta }_k=d\log \frac{1}{h^2}$

　　h是核參數幾何平均值，則似然估計模型變成：

　　$L^{-}=\log p\left(t\right|\alpha ,\beta )=-\frac{1}{2}(N\log \left(2\pi \right)+\log |C|+t^T{C}^{-1}t)+\lambda (\underset{k=1}{\overset{d}{\Sigma }}\log {\eta }_k-d\log \frac{1}{h^2})---\left(11\right)$該模型 對核參數求導為：

　　$\frac{\∂L^{-}}{\∂{\eta }_k}=\frac{\∂L}{\∂{\eta }_k}+\frac{\lambda }{{\eta }_k},k=1,...,d$

　　$\frac{\∂L^{-}}{\∂{\eta }_k}=\underset{m=1}{\overset{N}{\Sigma }}\underset{n=1}{\overset{N}{\Sigma }}-D_{\mathrm{nm}}{\Phi }_{\mathrm{nm}}{(x_{\mathrm{mk}}-x_{\mathrm{nk}})}^2+\frac{\lambda }{{\eta }_k}k=1,...,d$

　　當上式第一部分對核參數求導時，所得梯度同號，為了保證所得核參數均大于 零且最大似然估計盡可能的大，可用如下公式更新核參數，

　　若不滿足同號，為了保證核參數均大于零，且最大似然估計盡可能的大，梯度 小于零的核參數其更新公式為：

　　ηinew=p kηi (13)

　　梯度大于零的核參數其更新公式為：

　　式中i表示梯度小于零的屬性列，j表示梯度大于零的屬性列，p表示大于零的 梯度個數;

　　4)遺傳優化算法對初始參數尋優模塊

　　在建模過程中，多高斯核函數自優化相關向量機模型有兩類參數，一類屬 于核函數參數，核參數的個數由輸入屬性個數決定，核參數可通過上述算法中 介紹的自優化方法來確定;另一類是相關向量機模型的初始參數，多高斯核函 數自優化相關向量機的初始參數包括核參數幾何平均值h和pk，其中核參數幾 何平均值決定初始核參數的值，pk影響核參數的自優化過程;提出采用遺傳優 化算法，對多高斯核函數自優化相關向量機模型中的初始參數h,pk進行優化， 具體優化算法的流程如下：

　　4.1)設定種群規模，遺傳進化代數，染色體采用二進制編碼，每個算子由 兩段編碼組成，兩段編碼分別代表兩個參數h,pk，并確定各參數取值范圍，生 成初始種群;

　　4.2)用初始種群訓練多高斯核函數自優化相關向量機模型，目標函數取測 試樣本的均方根誤差函數RMSE;

　　4.3)個體進行選擇、重組、變異，終止條件若達到最大進化數，則停止進 化，輸出優化參數，否則繼續尋優;

　　5)多高斯核函數自優化相關向量機軟測量模型建模

　　污水處理中與BOD出水水質息息相關的輸入屬性為可降解固體濃度 RD-SED-G，懸浮固體濃度RD-SS-G，生化需氧量RD-DBO-G，化學需氧量 RD-DQO-G，初沉池中的生化需氧量RD-DBO-P，懸浮固體濃度RD-SS-P，二沉 池中的生化需氧量RD-DBO-S，化學需氧量RD-DQO-S，入水中的生化需氧量 DBO，化學需氧量DQO，二級處理中的化學需氧量DQO，生化需氧量DBO， 懸浮固體濃度SS，PH值PH-S，可降解固體濃度SED，出水的化學需氧量DQO-S， 可降解固體濃度SED-S，懸浮固體濃度SS-S，PH值PH-S;輸入xn∈RM，是第n個輸入值，tn是BOD的輸出值，則出水BOD的預測算法步驟如 下：

　　5.1)對上述輸入屬性的污水?dāng)?shù)據進行歸一化，去誤差平滑處理，然后確定 訓練數據和測試數據;

　　5.2)根據訓練樣本中的污水?dāng)?shù)據建立初始化模型，初始化模型參數: α=[1/N2,1/N2,...,1/N2]T，σ2=0.1var(t)，采用上面提到的遺傳優化算法得到最佳 初始核參數幾何平均值h=24.3372,pk=0.2379,初始核參數η=[1/h2,1/h2,...,1/h2]T;

　　5.3)循環迭代

　　5.3.1)按上式(6),(7)更新u,Σ;

　　5.3.2)按上式(9)更新超參數α,β;

　　5.3.3)如果超參數αi大于給定的大值，則認為該超參數趨于無窮，從而將相 應的權值行設為零，并且忽略相應的貝葉斯矩陣列;否則，訓練數據的相應訓 練樣本則為相關向量;

　　5.3.4)如果最大似然估計值變大，連續兩代間的核參數最大變化值大于一 定的小值，則按上面公式(12)，(13)，(14)更新核參數η，并更新貝葉斯矩陣Φ， 否則停止更新;

　　5.3.5)如果連續兩代間的超參數α最大變化值小于給定的小值，則迭代結束;

　　5.4)輸出模型權值w，核參數η，相關向量機，噪聲方差σ2。

　　本發明與現有技術相比，具有如下優點與有益效果：

　　1、本發明建立了一種基于多高斯核函數自優化相關向量機的軟測量模型， 模型通過自優化方法確定各尺度上的核參數，同時運用遺傳優化算法對初始參 數尋優，建立最優模型，在保證模型收斂性和稀疏性的情況下，有效提高污水 中BOD輸出精度，該模型是對基本rvm的改進，不僅離線情況下獲得良好效果， 在此基礎上展開基于多尺度高斯核自優化相關向量機的污水出水在線軟測量研 究也很有意義。

　　2、本發明的核函數由多個高斯函數組成，具有多尺度核參數，打破了傳統 高斯核函數參數均勻統一對預測精度的限制，使模型更靈活。
