申請日2015.06.16

　　公開(公告)日2015.09.16

　　IPC分類號F03B17/06; C02F1/62; C02F1/461

　　摘要

　　本發明涉及工廠污水發電裝置，包括支撐組件、發電組件。所述支撐組件包括第一支撐塊、第二支撐塊，所述發電組件包括動力葉片、發電輪，所述動力葉片與所述發電輪的轉子固定連接，所述動力葉片的本體的中部凹入，所述第一支撐塊、第二支撐塊與所述發電輪的芯軸的兩端固定連接。本發明的有益效果在于：該發電裝置不需要額外電源，而是利用污水自然流動產生的動能轉化為電能進行電解凈化，節約了成本。

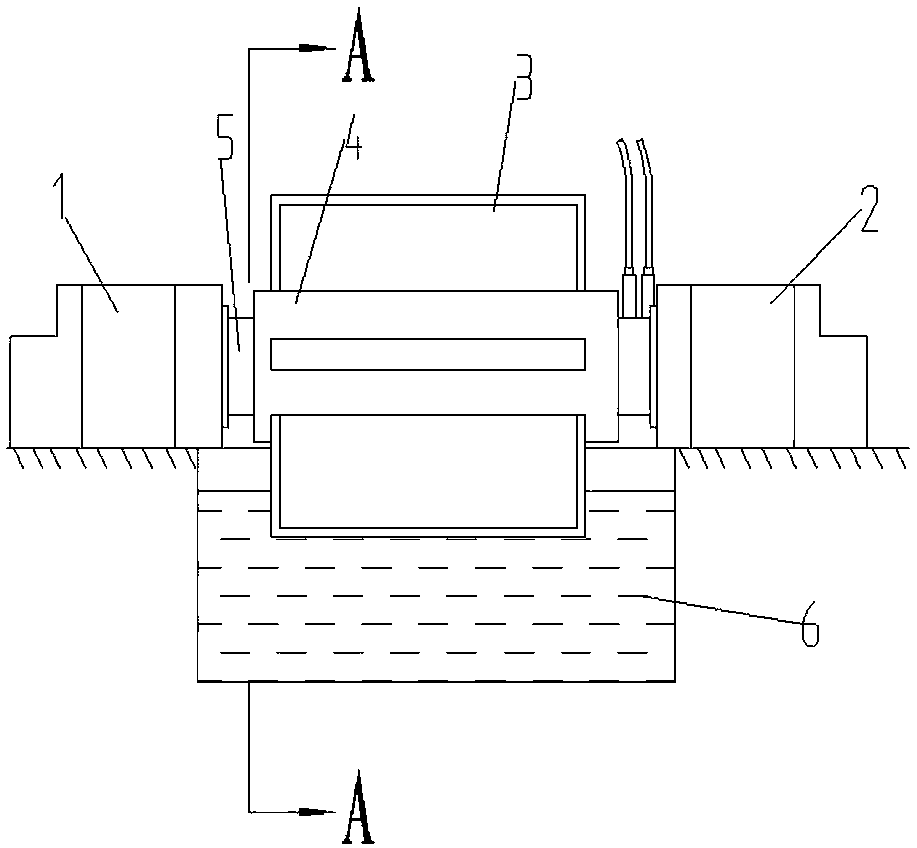

　　摘要附圖



　　權利要求書

　　1.工廠污水發電裝置，包括支撐組件、發電組件，其特征在于，所述支撐組件包括第一支撐塊(1)、第二支撐塊(2)，所述發電組件包括動力葉片(3)、發電輪(4)，所述動力葉片(3)與所述發電輪(4)的轉子固定連接，所述動力葉片(3)的本體的中部凹入，所述第一支撐塊(1)、第二支撐塊(2)與所述發電輪(4)的芯軸(5)的兩端固定連接。

　　2.根據權利要求1所述的工廠污水發電裝置，其特征在于，所述動力葉片(3)的數目為3～5只。

　　3.根據權利要求1所述的工廠污水發電裝置，其特征在于，所述動力葉片(3)的數目為4只。

　　說明書

　　工廠污水發電裝置

　　技術領域

　　本發明涉及機械裝置，具體涉及一種發電裝置，該發電裝置設于污水槽旁，通過流動的污水進行發電。

　　背景技術

　　工廠在生產中會產生大量的污水，污水在排放前要進行預處理，已達到安全排放的要求。含有重金屬離子的污水通常采用電解方式進行處理，使得金屬析出。降低污水中重金屬離子的含量。通常情況下電解污水所用的電源為外接電源，從而增加了能耗，花費了額外的電力費用支出。因此現需要提供一種新的技術方案，通過該技術方案減少電解污水花費的成本。

　　發明內容

　　本發明克服背景技術的不足提供了工廠污水發電裝置，該發電裝置不需要額外電源，而是利用污水自然流動產生的動能轉化為電能，節約了成本。

　　本發明提供了下述技術方案：工廠污水發電裝置，包括支撐組件、發電組件。所述支撐組件包括第一支撐塊、第二支撐塊，所述發電組件包括動力葉片、發電輪，所述動力葉片與所述發電輪的轉子固定連接，所述動力葉片的本體的中部凹入，所述第一支撐塊、第二支撐塊與所述發電輪的芯軸的兩端固定連接。

　　進而，所述動力葉片的數目為3～5只。

　　最佳方案，所述動力葉片的數目為4只。

　　本發明的有益效果在于：所述動力葉片帶動發電輪進行旋轉發電運動，所發出的電能剛好用于電解該污水，從而該發電裝置不需要額外電源，而是利用污水自然流動產生的動能轉化為電能進行電解凈化，節約了成本。
