申請日2015.06.16

　　公開(公告)日2015.09.23

　　IPC分類號E03F5/22

　　摘要

　　本發明涉及一種下水道污水處理設備，包括徑向鎖緊裝置和污水清理裝置，徑向鎖緊裝置包括頂蓋、鎖緊盒、液壓缸、法蘭、固定塊和四個鎖緊支鏈，頂蓋包括十字型蓋板、上T型安裝柱和四個一號扇形塊;鎖緊盒包括十字型盒體、下T型安裝柱和二號扇形塊;液壓缸下端安裝在鎖緊盒上，液壓缸的活塞桿與法蘭之間通過螺紋相連接;固定塊與法蘭之間通過螺栓相連接;四個鎖緊支鏈分別安裝在鎖緊盒上;污水清理裝置包括并聯支撐臺、抽水泵、二號耳座、定位框、電動推桿、方型限位塊、二號限位彈簧、管卡、進水管和抽水噴頭。本發明實現了自動化快速清理下水道污水的功能，具有操作簡便、勞動強度小和工作效率高等優點，同時也保護人操作人員的身體健康。

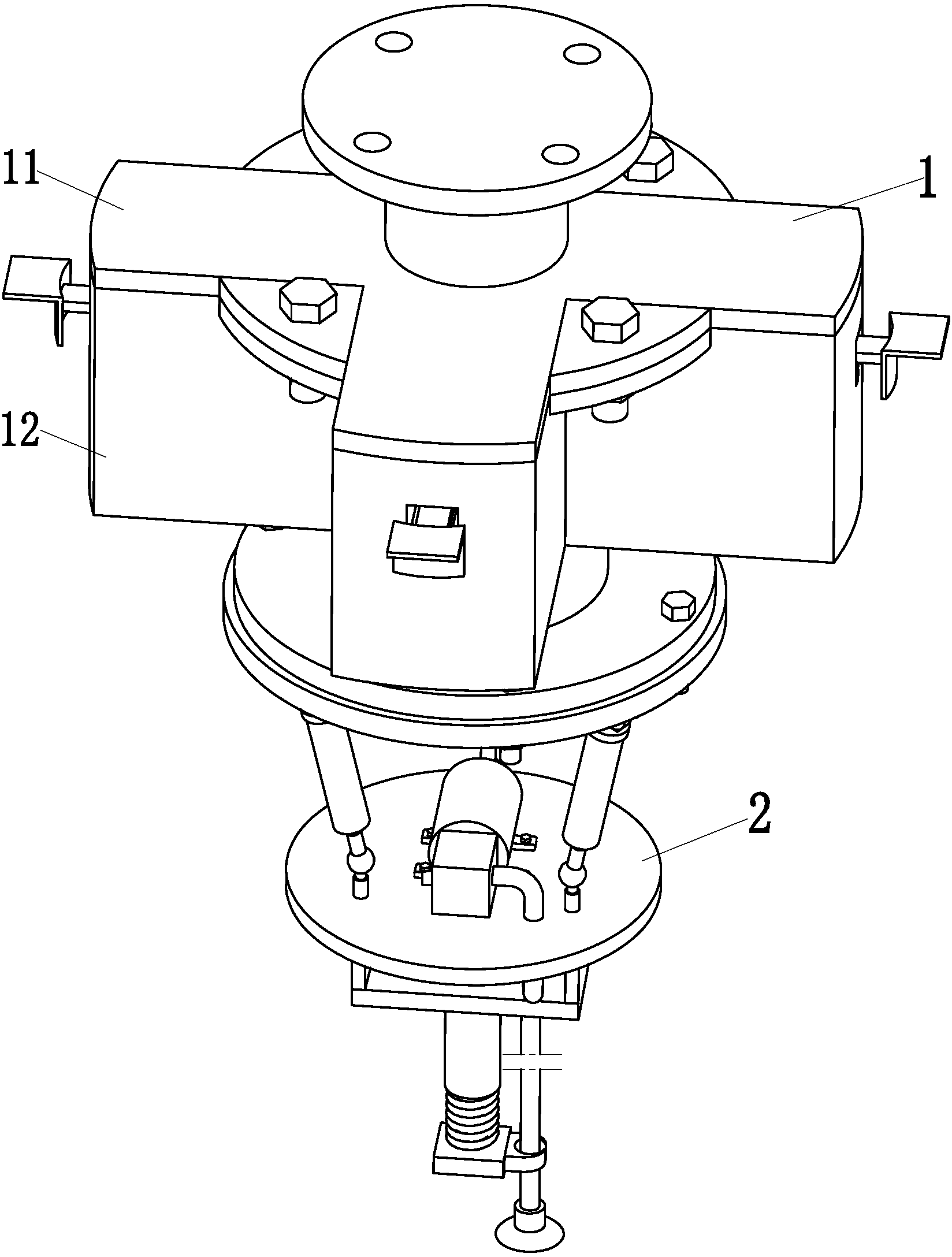

　　摘要附圖



　　權利要求書

　　1.一種下水道污水處理設備，其特征在于：包括徑向鎖緊裝置(1)和污水清理裝置(2)， 所述的污水清理裝置(2)與徑向鎖緊裝置(1)之間通過螺栓相連接;

　　所述的徑向鎖緊裝置(1)包括頂蓋(11)、鎖緊盒(12)、液壓缸(13)、法蘭(14)、固 定塊(15)和四個鎖緊支鏈(16)，所述的頂蓋(11)包括十字型蓋板(111)、上T型安裝柱 (112)和四個一號扇形塊(113)，上T型安裝柱(112)為空心圓柱體結構，上T型安裝柱 (112)的上端面沿頂蓋(11)的中心軸線對稱設置有四個上安裝孔，上T型安裝柱(112) 的下端焊接在十字型蓋板(111)的中部，四個一號扇形塊(113)沿十字型蓋板(111)的中 心軸線對稱焊接在十字型蓋板(111)的四周;所述的鎖緊盒(12)包括十字型盒體(121)、 下T型安裝柱(122)和四個二號扇形塊(123)，所述的十字型盒體(121)形狀、尺寸與頂 蓋(11)上的十字型蓋板(111)相吻合，十字型盒體(121)沿十字型盒體(121)的中心軸 線對稱設置有四個滑道口(121a)，十字型盒體(121)的內側底面沿十字型盒體(121)的中 心軸線對稱設置有四個吊耳(121b)，下T型安裝柱(122)為空心圓柱體結構，下T型安裝 柱(122)的下端沿下T型安裝柱(122)的中心軸線對稱設置四個下安裝孔，下T型安裝柱 (122)的上端焊接在十字型盒體(121)的下端中部，四個二號扇形塊(123)沿十字型盒體 (121)的中心軸線對稱焊接在十字型盒體(121)的上端四周，且四個二號扇形塊(123)與 對應頂蓋(11)上的四個一號扇形塊(113)之間通過螺栓相連接;所述的液壓缸(13)下端 安裝在鎖緊盒(12)的下T型安裝柱(122)上，液壓缸(13)的活塞桿與法蘭(14)之間通 過螺紋相連接;所述的固定塊(15)與法蘭(14)之間通過螺栓相連接;所述的四個鎖緊支 鏈(16)分別安裝在鎖緊盒(12)十字型盒體(121)的四個滑道口(121a)上，鎖緊支鏈(16) 包括空心滑道(161)、直線滑軌(162)、頂桿(163)、調節桿(164)、一號限位彈簧(165)、 滑槽(166)和滑柱(167)，空心滑道(161)焊接在鎖緊盒(12)十字型盒體(121)的滑道 口(121a)上，直線滑軌(162)通過兩個螺釘安裝在空心滑道(161)的內部，頂桿(163) 靠近十字型盒體(121)外側的一端設置有T型限位塊(163a)，頂桿(163)通過螺釘安裝在 直線滑軌(162)上，且頂桿(163)靠近十字型盒體(121)內側的一端抵靠在調節桿(164) 上，調節桿(164)與十字型盒體(121)上的吊耳(121b)之間通過銷軸相連接，且調節桿 (164)與頂桿(163)之間連接有一號限位彈簧(165)，滑槽(166)焊接在頂桿(163)的 背部，滑柱(167)與滑槽(166)之間通過滑動配合的方式相連接，且滑柱(167)的末端焊 接在固定塊(15)上;

　　所述的污水清理裝置(2)包括并聯支撐臺(21)、抽水泵(22)、二號耳座(23)、定位 框(24)、電動推桿(25)、方型限位塊(26)、二號限位彈簧(27)、管卡(28)、進水管(29) 和抽水噴頭(210)，所述的并聯支撐臺(21)包括定平臺(211)、動平臺(212)和三個并聯 支鏈(213)，定平臺(211)沿定平臺(211)的中心軸線對稱設置四個連接孔，定平臺(211) 上的四個連接孔與下T型安裝柱(122)上的四個下安裝孔之間均通過螺栓相連接，動平臺 (212)與定平臺(211)之間通過三個并聯支鏈(213)相連接，并聯支鏈(213)包括一號 耳座(213a)、氣缸(213b)、球鉸鏈(213c)和內螺紋柱(213d)，一號耳座(213a)安裝在 定平臺(211)的下端面，氣缸(213b)底端與一號耳座(213a)之間通過銷軸相連接，氣缸 (213b)的頂端與球鉸鏈(213c)的上端之間通過螺紋相連接，球鉸鏈(213c)的下端與內 螺紋柱(213d)之間通過螺紋相連接，內螺紋柱(213d)焊接在動平臺(212)的上端面;所 述的抽水泵(22)通過螺釘安裝在動平臺(212)上;所述的二號耳座(23)安裝在動平臺(212) 的下端面中部;所述的定位框(24)中部設置有定位孔，定位框(24)的兩端對稱焊接在動 平臺(212)的兩側;所述的電動推桿(25)底端穿過定位框(24)上的定位孔與二號耳座(23) 之間通過銷軸相連接，電動推桿(25)的頂端固連有方型限位塊(26);所述的方型限位塊(26) 與電動推桿(25)之間套設有二號限位彈簧(27);所述的管卡(28)安裝在方型限位塊(26) 上;所述的進水管(29)一端與抽水泵(22)的進水口相連接，進水管(29)另一端依次穿 過動平臺(212)、定位框(24)安裝在管卡(28)上;所述的抽水噴頭(210)安裝在進水管 (29)的末端。

　　2.根據權利要求1所述的一種下水道污水處理設備，其特征在于：所述的T型限位塊 (163a)呈圓弧狀。

　　3.根據權利要求1所述的一種下水道污水處理設備，其特征在于：所述的滑槽(166)類 型為燕尾形滑槽或T型滑槽。

　　4.根據權利要求1所述的一種下水道污水處理設備，其特征在于：所述的抽水泵(22) 類型為高壓抽水泵。

　　5.根據權利要求1所述的一種下水道污水處理設備，其特征在于：所述的抽水噴頭(210) 下端面上均勻設置有細孔。

　　說明書

　　一種下水道污水處理設備

　　技術領域

　　本發明涉及一種水處理設備，特別涉及一種下水道污水處理設備。

　　背景技術

　　在現有的公路和各個小區，都會看到一些下水道，下水道根據類型可分為長方形下水道 和圓形下水道，圓形下水道使用的范圍較廣，下水道每經過一段時間都需要人工進行清理一 些殘留的淤泥和雜物，否則下水道就有可能堵塞，如果下水道堵塞，下水道內部的污水就會 溢出來，因此，在清除下水道內的堵塞物之前必須先清除污水，現有的下水道污水處理方式 一般為人工清理方式，由于污水里面有較多的有害細菌，而下水道數目又多，采用人工處理 的方式存在操作復雜、勞動強度大和工作效率低下等缺陷，且嚴重的影響了操作工人的身體 健康，鑒于此，急需一種自動化處理下水道污水的專用設備。

　　發明內容

　　為了解決上述問題，本發明提供了一種下水道污水處理設備，解決了現有人工清理下水 道污水存在的難題，實現了自動化快速清理下水道污水的功能，具有操作簡便、勞動強度小 和工作效率高等優點，同時也保護人操作人員的身體健康。

　　為了實現上述目的，本發明采用以下技術方案來實現：一種下水道污水處理設備，包括 徑向鎖緊裝置和污水清理裝置，所述的污水清理裝置與徑向鎖緊裝置之間通過螺栓相連接， 徑向鎖緊裝置可以實現本發明在工作過程徑向鎖緊的功能，輔助污水清理裝置實現下水道清 理污水的功能。

　　作為本發明的一種優選技術方案，所述的徑向鎖緊裝置包括頂蓋、鎖緊盒、液壓缸、法 蘭、固定塊和四個鎖緊支鏈，所述的頂蓋包括十字型蓋板、上T型安裝柱和四個一號扇形塊， 上T型安裝柱為空心圓柱體結構，上T型安裝柱的上端面沿頂蓋的中心軸線對稱設置有四個 上安裝孔，通過四個上安裝孔將本發明安裝在現有起重機上，上T型安裝柱的下端焊接在十 字型蓋板的中部，四個一號扇形塊沿十字型蓋板的中心軸線對稱焊接在十字型蓋板的四周; 所述的鎖緊盒包括十字型盒體、下T型安裝柱和四個二號扇形塊，所述的十字型盒體形狀、 尺寸與頂蓋上的十字型蓋板相吻合，十字型盒體沿十字型盒體的中心軸線對稱設置有四個滑 道口，十字型盒體的內側底面沿十字型盒體的中心軸線對稱設置有四個吊耳，下T型安裝柱 為空心圓柱體結構，下T型安裝柱的下端沿下T型安裝柱的中心軸線對稱設置四個下安裝孔， 下T型安裝柱上的四個下安裝孔與污水清理裝置之間通過螺栓相連接，下T型安裝柱的上端 焊接在十字型盒體的下端中部，四個二號扇形塊沿十字型盒體的中心軸線對稱焊接在十字型 盒體的上端四周，且四個二號扇形塊與對應頂蓋上的四個一號扇形塊之間通過螺栓相連接， 使得頂蓋可拆卸，便于徑向鎖緊裝置的維修與安裝;所述的液壓缸下端安裝在鎖緊盒的下T 型安裝柱上，液壓缸的活塞桿與法蘭之間通過螺紋相連接;所述的固定塊與法蘭之間通過螺 栓相連接，法蘭起到連接固定塊和液壓缸的作用;所述的四個鎖緊支鏈分別安裝在鎖緊盒十 字型盒體的四個滑道口上，鎖緊支鏈包括空心滑道、直線滑軌、頂桿、調節桿、一號限位彈 簧、滑槽和滑柱，空心滑道焊接在鎖緊盒十字型盒體的滑道口上，直線滑軌通過兩個螺釘安 裝在空心滑道的內部，直線滑軌可在高負載的情況下實現高精度的直線運動，頂桿靠近十字 型盒體外側的一端設置有T型限位塊，T型限位塊在頂桿的帶動下緊貼在下水道內壁上，從 而實現了鎖緊的功能，頂桿通過螺釘安裝在直線滑軌上，頂桿在液壓缸液壓力的作用下可以 在直線滑軌來回移動，且頂桿靠近十字型盒體內側的一端抵靠在調節桿上，調節桿與十字型 盒體上的吊耳之間通過銷軸相連接，且調節桿與頂桿之間連接有一號限位彈簧，一號限位彈 簧起到限位的作用，當調節桿在吊耳上轉動時，由于頂桿抵靠在調節桿上，調節桿帶動頂桿 在直線滑軌上移動，滑槽焊接在頂桿的背部，滑柱與滑槽之間通過滑動配合的方式相連接， 且滑柱的末端焊接在固定塊上，通過滑柱的上下運動帶動調節桿在吊耳上轉動。工作時，首 先通過上T型安裝柱的四個上安裝孔將本發明安裝在現有起重機上，在污水清理裝置進行污 水處理工作之前，徑向鎖緊裝置先開始工作，當液壓缸工作后，液壓缸上的活塞桿帶動固定 塊往上移動，固定塊帶動滑柱在滑槽上移動，由于滑柱在滑槽上移動，使得調節桿在吊耳上 轉動，調節桿的轉動帶動頂桿在直線滑軌上移動，直至頂桿上的T型限位塊緊緊抵靠在下水 道內壁上，最終四個鎖緊支鏈上的四個頂桿上的T型限位塊都緊緊抵靠在下水道內壁上，本 發明徑向鎖緊在下水道內壁上，可以防止污水清理裝置在工作過程中出現抖動而不穩定的現 象，徑向鎖緊裝置實現給污水清理裝置提供支撐力和輔助下水道清理污水的功能。

　　作為本發明的一種優選技術方案，所述的污水清理裝置包括并聯支撐臺、抽水泵、二號 耳座、定位框、電動推桿、方型限位塊、二號限位彈簧、管卡、進水管和抽水噴頭，所述的 并聯支撐臺包括定平臺、動平臺和三個并聯支鏈，定平臺沿定平臺的中心軸線對稱設置四個 連接孔，定平臺上的四個連接孔與下T型安裝柱上的四個下安裝孔之間均通過螺栓相連接， 動平臺與定平臺之間通過三個并聯支鏈相連接，并聯支鏈包括一號耳座、氣缸、球鉸鏈和內 螺紋柱，一號耳座安裝在定平臺的下端面，氣缸底端與一號耳座之間通過銷軸相連接，氣缸 可以在一號耳座上轉動，氣缸的頂端與球鉸鏈的上端之間通過螺紋相連接，氣缸同時可以在 球鉸鏈上轉動，且氣缸本身的活塞桿可移動，球鉸鏈的下端與內螺紋柱之間通過螺紋相連接， 內螺紋柱焊接在動平臺的上端面，并聯機構具有穩定性好、動態性能好、精度高、剛度強和 承載力大等優點，在本發明中，并聯支撐臺的類型為3-RPS并聯機構，3-RPS并聯機構在空 間內可實現一平移兩轉動共三個自由度方向的運動，由于下水道內孔空間較小，污水清理裝 置在工作過程中穩定性能還會不高，通過并聯支撐臺上三個自由度方向的調節，使得動平臺 一直處于平穩的姿勢，從而提高了本發明清理下水道污水的效率;所述的抽水泵通過螺釘安 裝在動平臺上，抽水泵的出水口與外界水管相連接，抽水泵為本發明提供抽水源動力;所述 的二號耳座安裝在動平臺的下端面中部;所述的定位框中部設置有定位孔，定位框的兩端對 稱焊接在動平臺的兩側;所述的電動推桿底端穿過定位框上的定位孔與二號耳座之間通過銷 軸相連接，定位框起到定位的作用，使得電動推桿的只能在豎直方向上運動，電動推桿的頂 端固連有方型限位塊;所述的方型限位塊與電動推桿之間套設有二號限位彈簧，二號限位彈 簧起到限位的作用，可以防止電動推桿過渡往上伸縮折壞進水管的現象;所述的管卡安裝在 方型限位塊上;所述的進水管一端與抽水泵的進水口相連接，進水管另一端依次穿過動平臺、 定位框安裝在管卡上，管卡起到固定進水管的功能;所述的抽水噴頭安裝在進水管的末端。 工作時，當現有起重機操作污水處理裝置進入到下水道內部時，由于下水道內孔空間較小， 污水清理裝置在工作過程中穩定性能不高，通過并聯支撐臺上三個自由度方向的調節，使得 動平臺一直處于平穩的姿勢，然后電動推桿開始工作，直至抽水噴頭進入到污水中，電動推 桿停止工作，此時，抽水泵開始工作，抽水泵的抽水力使得污水從抽水噴頭進入，從進水管 流入到抽水泵的進水口中，然后從抽水泵的出水口經過外界水管排出，且隨著污水深度的變 低，電動推桿上的活塞桿也要跟隨著往下運動，保證了抽水噴頭一直浸沒在污水中，直至污 水清理完畢，實現了自動化快速清理下水道污水的功能。

　　作為本發明的一種優選技術方案，所述的T型限位塊呈圓弧狀，由于圓形下水道的內壁 為圓弧狀，使得T型限位塊的形狀與下水道內壁形狀相吻合，接觸面積大，鎖緊力較大，鎖 緊效果好。

　　作為本發明的一種優選技術方案，所述的滑槽類型為燕尾形滑槽或T型滑槽，滑槽的類 型可根據實際需求而定。

　　作為本發明的一種優選技術方案，所述的抽水泵類型為高壓抽水泵，高壓抽水泵的抽水 力大，抽水速度快，工作效率高。

　　作為本發明的一種優選技術方案，所述的抽水噴頭下端面上均勻設置有細孔，細孔可以 防止污水的污物進入到進水管內部，防止了進水管被堵塞的現象。

　　本發明的有益效果在于：本發明相比現有技術，設計了徑向鎖緊裝置和污水清理裝置， 通過徑向鎖緊裝置輔助污水清理裝置快速清理下水道內的污水，解決了現有人工清理下水道 污水存在的難題，實現了自動化快速清理下水道污水的功能，具有操作簡便、勞動強度小和 工作效率高等優點，同時也保護人操作人員的身體健康。
