申請日2015.06.16
公開(公告)日2015.10.07
IPC分類號C02F1/62; C02F9/04; C02F101/20; B08B9/093; B01F7/00
摘要
本發明涉及重金屬廢水處理裝置的連續加料并預混合方法和裝置，提供了一種重金屬廢水處理裝置的連續加料并預混合方法，還提供了一種重金屬廢水處理裝置的連續加料并預混合裝置。

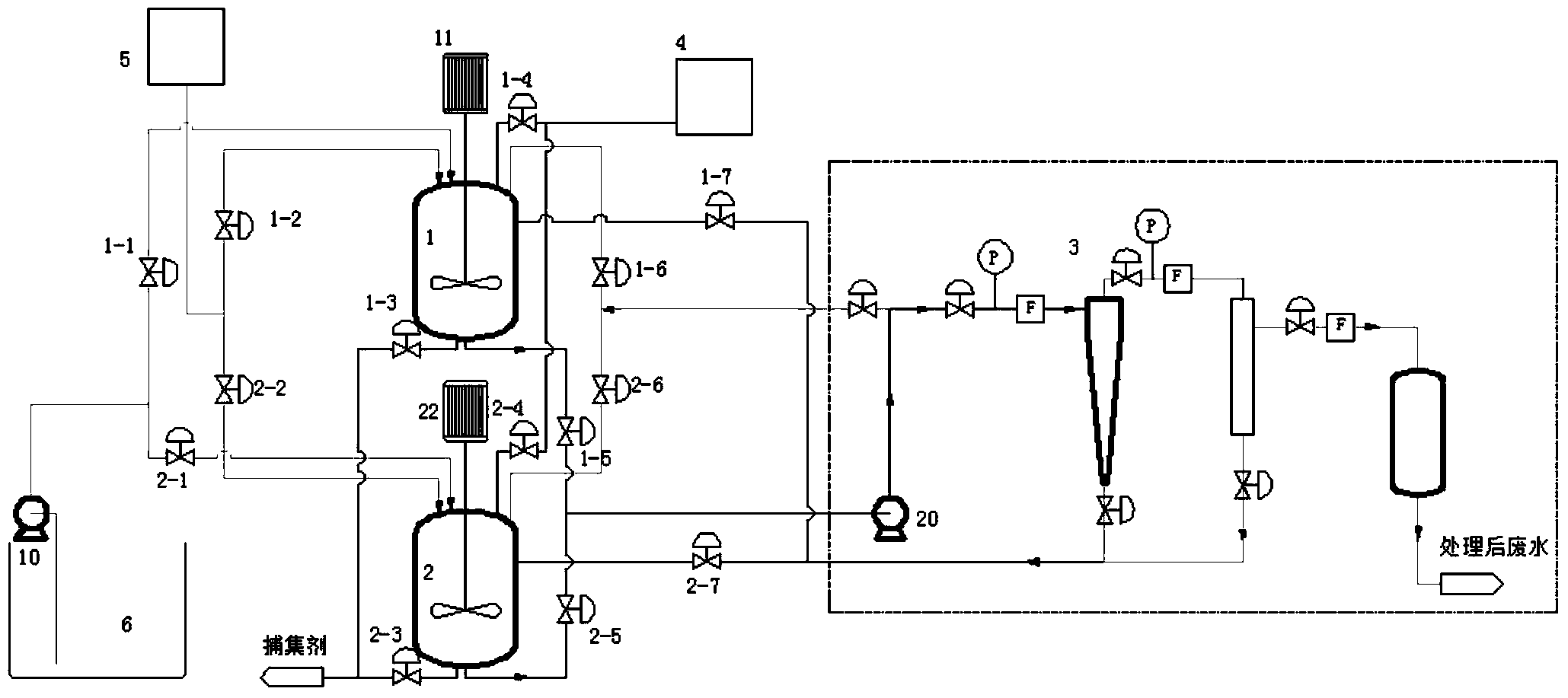

摘要附圖
權利要求書
1.一種重金屬廢水處理裝置的連續加料并預混合方法，該方法包括以下步驟：
(a)將重金屬廢水送入第一攪拌釜，當?shù)谝粩嚢韪械囊何贿_到指定的高度 時，停止向第一攪拌釜中加入重金屬廢水，同時向第一攪拌釜中加入捕集劑;
(b)啟動第一攪拌釜的攪拌裝置，使重金屬廢水與捕集劑混合均勻;
(c)將第一攪拌釜內混合均勻的混合液送入后續的重金屬廢水處理裝置，同 時向第二攪拌釜送入重金屬廢水;
(d)待第一攪拌釜內液位下降到指定液位后，停止向后續的重金屬廢水處理 裝置送入混合液;啟動清洗系統，向第一攪拌釜內加入清水，以對第一攪拌釜進 行清洗，然后排出殘留混合液;以及
(e)在對第一攪拌釜進行清洗的同時，第二攪拌釜內已經同樣地對重金屬廢 水和捕集劑完成了均勻混合，此時第二攪拌釜繼續向后續的重金屬廢水處理裝置 送入混合均勻的混合液，如此交替工作，以實現重金屬廢水的連續不間斷處理。
2.如權利要求1所述的方法，其特征在于，該方法還包括：在將第二攪拌釜 內混合均勻的混合液送入后續的重金屬廢水處理裝置的同時，向第三攪拌釜送入 重金屬廢水，并依此類推，以實現超過兩個的攪拌釜對重金屬廢水的連續不間斷 處理。
3.如權利要求1或2所述的方法，其特征在于，所述重金屬廢水由泵交替地 分別泵入第一攪拌釜和第二攪拌釜。
4.如權利要求1或2所述的方法，其特征在于，所述第一攪拌釜和第二攪拌 釜的工作分別由以下四個工作階段組成：加料階段、混合階段、供料階段和清洗 階段，所述四個工作階段獨立地順序進行，不發生干擾且同一工作階段不出現在 同一時刻。
5.如權利要求1或2所述的方法，其特征在于，所述清洗系統的清水呈噴灑 狀進入第一攪拌釜和第二攪拌釜，以達到釜內壁得到清洗的目的。
6.一種重金屬廢水處理裝置的連續加料并預混合裝置，該裝置包括：
第一攪拌釜(1)，它包括攪拌裝置(11)，用于將送入其中的重金屬廢水與 捕集劑混合均勻;
與第一攪拌釜(1)連接的重金屬廢水處理裝置(3)，用于將第一攪拌釜內混 合均勻的混合液送入其中進行處理;
與第一攪拌釜(1)連接的清洗系統(4)，用于向第一攪拌釜內加入清水，以 對第一攪拌釜進行清洗，然后排出殘留混合液;
第二攪拌釜(2)，它包括攪拌裝置(22)，用于將送入其中的重金屬廢水與 捕集劑混合均勻;
與第二攪拌釜(2)連接的重金屬廢水處理裝置(3)，用于將第二攪拌釜內混 合均勻的混合液送入其中進行處理;
與第二攪拌釜(2)連接的清洗系統(4)，用于向第二攪拌釜內加入清水，以 對第二攪拌釜進行清洗，然后排出殘留混合液。
7.如權利要求6所述的裝置，其特征在于，該裝置還包括：第三攪拌釜，并 依此類推，以實現超過兩個的攪拌釜對重金屬廢水的連續不間斷處理。
8.如權利要求6或7所述的裝置，其特征在于，該裝置還包括：分別與第一 攪拌釜(1)和第二攪拌釜(2)連接的泵(10)，用于將所述重金屬廢水交替地 分別泵入第一攪拌釜和第二攪拌釜。
9.如權利要求6或7所述的裝置，其特征在于，該裝置還包括：分別與第一 攪拌釜(1)和第二攪拌釜(2)連接的捕集劑加料器(5)，所述捕集劑加料器是 一套用于固體顆粒的加料裝置，一次性地向其中加入大量的捕集劑，根據后續的 裝置中的需要量放出定量的捕集劑，其主要部件是步進馬達，配以包括料斗和送 料機構的配件。
10.如權利要求6或7所述的裝置，其特征在于，所述重金屬廢水處理裝置(3) 是一套以水力旋流器和陶瓷膜管為主體的裝置，借助于水力旋流器中產生的強大 的離心力場，使捕集劑完成對重金屬廢水中重金屬的捕集，然后通過陶瓷膜管對 捕集劑和廢水進行分離;
所述清洗系統(4)的主要部件是噴頭和加壓設備，并配以管道連接，以使清 洗用的清水均勻地噴向攪拌釜邊壁，徹底地清洗攪拌釜內殘留的混合液。
說明書
重金屬廢水處理裝置的連續加料并預混合方法和裝置
技術領域
本發明屬于污水處理領域，涉及污水與吸附顆粒的混合，以及為污水處理 裝置連續加料。更具體地說，涉及重金屬廢水處理裝置的連續加料并預混合方 法，以及實施該方法所用的裝置。
背景技術
重金屬廢水是指礦冶、機械制造、化工、電子、儀表等工業生產過程中排 出的含重金屬的廢水。重金屬(如含鎘、鎳、汞、鋅等)廢水是對環境污染最 嚴重和對人類危害最大的工業廢水之一，其水質水量與生產工藝有關。初步摸 底調查顯示，我國有3億多人飲水不安全。隨著國家對環境保護工作的關注， 水質凈化和廢水回收利用越來越受到重視。
我國工業廢水污染現象嚴重，主要是水體污染，目前全國500多條主要河 流中，有80%以上受到不同程度的污染，這主要是由于工業廢水的排放造成的。 流經全國40多個大城市的河流，有90%以上受到污染，對環境和居民身體健 康產生了較大的影響。我國流域水資源基本分為長江、黃河、海河、松花江、 淮河、珠江和遼河七大水系，其沿岸匯集了全國80%以上的城市及鄉鎮，是全 國流域污染治理最重要的區域。我國水資源污染嚴重，河流水質方面，西南諸 河區、西北諸河區、長江區、珠江區和東南諸河區水質較好，符合和優于Ⅲ類 水的河長占95%～64%;海河區、黃河區、淮河區、遼河區和松花江區水質較 差，符合和優于Ⅲ類水的河長占35%～47%。從我國工業廢水排放量上看，從 2005年到2008年三年一直保持在240億噸左右的水平，2009年下降到了234.4 億噸。根據我國環保部的統計，近幾年我國工業廢水達標排放率則一直在提高， 除了2006年小幅回落，其他年份都在逐年增高。到2009年末，達標排放率達 到94.2%。據環境統計公報的數據，2009年我國工業廢水的排放量占全部廢水 排放量的40%左右，工業廢水對水環境污染的比重較大，已成為當今環境工作 亟待解決的重大問題之一。
不同于有機物可以被分解破壞，重金屬只能轉移其存在位置和改變它們的 物理和化學狀態�，F(xiàn)有的重金屬廢水處理系統占地面積大、能耗高，尤其是對 重金屬含量不高的廢水處理效果不好，對廢水中的懸濁物、膠質成分也很難處 理干凈。
因此，針對現有技術中的一些重金屬廢水處理裝置中存在的不能連續生產 而導致的處理效率不高、難以穩定運行等問題，本領域迫切需要開發出操作條 件適應性好，能夠為重金屬廢水處理裝置連續添加物料的方法和裝置。
發明內容
本發明提供了一種新穎的重金屬廢水處理裝置的連續加料并預混合方法和 裝置，從而解決了現有技術中存在的問題。
本發明所要解決的技術問題是，克服現有的一些重金屬廢水處理裝置中存 在的不能連續生產而導致的處理效率不高、難以穩定運行等問題，提供操作條 件適應性好，能夠為重金屬廢水處理裝置連續添加物料的方法和裝置。
一方面，本發明提供了一種重金屬廢水處理裝置的連續加料并預混合方法， 該方法包括以下步驟：
(a)將重金屬廢水送入第一攪拌釜，當?shù)谝粩嚢韪械囊何贿_到指定的高 度時，停止向第一攪拌釜中加入重金屬廢水，同時向第一攪拌釜中加入捕集劑;
(b)啟動第一攪拌釜的攪拌裝置，使重金屬廢水與捕集劑混合均勻;
(c)將第一攪拌釜內混合均勻的混合液送入后續的重金屬廢水處理裝置， 同時向第二攪拌釜送入重金屬廢水;
(d)待第一攪拌釜內液位下降到指定液位后，停止向后續的重金屬廢水處 理裝置送入混合液;啟動清洗系統，向第一攪拌釜內加入清水，以對第一攪拌 釜進行清洗，然后排出殘留混合液;以及
(e)在對第一攪拌釜進行清洗的同時，第二攪拌釜內已經同樣地對重金屬 廢水和捕集劑完成了均勻混合，此時第二攪拌釜繼續向后續的重金屬廢水處理 裝置送入混合均勻的混合液，如此交替工作，以實現重金屬廢水的連續不間斷 處理。
在一個優選的實施方式中，該方法還包括：在將第二攪拌釜內混合均勻的 混合液送入后續的重金屬廢水處理裝置的同時，向第三攪拌釜送入重金屬廢 水，并依此類推，以實現超過兩個的攪拌釜對重金屬廢水的連續不間斷處理。
在另一個優選的實施方式中，所述重金屬廢水由泵交替地分別泵入第一攪 拌釜和第二攪拌釜。
在另一個優選的實施方式中，其特征在于，所述第一攪拌釜和第二攪拌釜 的工作分別由以下四個工作階段組成：加料階段、混合階段、供料階段和清洗 階段，所述四個工作階段獨立地順序進行，不發生干擾且同一工作階段不出現 在同一時刻。
在另一個優選的實施方式中，所述清洗系統的清水呈噴灑狀進入第一攪拌 釜和第二攪拌釜，以達到釜內壁得到清洗的目的。
另一方面，本發明提供了一種重金屬廢水處理裝置的連續加料并預混合裝 置，該裝置包括：
第一攪拌釜，它包括攪拌裝置，用于將送入其中的重金屬廢水與捕集劑混 合均勻;
與第一攪拌釜連接的重金屬廢水處理裝置，用于將第一攪拌釜內混合均勻 的混合液送入其中進行處理;
與第一攪拌釜連接的清洗系統，用于向第一攪拌釜內加入清水，以對第一 攪拌釜進行清洗，然后排出殘留混合液;
第二攪拌釜，它包括攪拌裝置，用于將送入其中的重金屬廢水與捕集劑混 合均勻;
與第二攪拌釜連接的重金屬廢水處理裝置，用于將第二攪拌釜內混合均勻 的混合液送入其中進行處理;
與第二攪拌釜連接的清洗系統，用于向第二攪拌釜內加入清水，以對第二 攪拌釜進行清洗，然后排出殘留混合液。
在一個優選的實施方式中，該裝置還包括：第三攪拌釜，并依此類推，以 實現超過兩個的攪拌釜對重金屬廢水的連續不間斷處理。
在另一個優選的實施方式中，該裝置還包括：分別與第一攪拌釜和第二攪 拌釜連接的泵，用于將所述重金屬廢水交替地分別泵入第一攪拌釜和第二攪拌 釜。
在另一個優選的實施方式中，該裝置還包括：分別與第一攪拌釜和第二攪 拌釜連接的捕集劑加料器，所述捕集劑加料器是一套用于固體顆粒的加料裝 置，一次性地向其中加入大量的捕集劑，根據后續的裝置中的需要量放出定量 的捕集劑，其主要部件是步進馬達，配以包括料斗和送料機構的配件。
在另一個優選的實施方式中，所述重金屬廢水處理裝置是一套以水力旋流 器和陶瓷膜管為主體的裝置，借助于水力旋流器中產生的強大的離心力場，使 捕集劑完成對重金屬廢水中重金屬的捕集，然后通過陶瓷膜管對捕集劑和廢水 進行分離;
所述清洗系統的主要部件是噴頭和加壓設備，并配以管道連接，以使清洗 用的清水均勻地噴向攪拌釜邊壁，徹底地清洗攪拌釜內殘留的混合液。
