申請日2015.08.24

　　公開(公告)日2016.01.27

　　IPC分類號C02F1/00; C02F103/16

　　摘要

　　本實用新型公開了一種鋼鐵廢水處理設備排泥裝置，包括泥斗，所述泥斗底部設有排泥管，所述泥斗內設置有噴淋管，所述噴淋管上設有用于沖刷泥斗內壁上污泥的噴淋沖洗孔，所述噴淋管與壓力沖洗水管連通。這樣的設計可以通過噴淋管對沖刷泥斗內壁上的污泥進行沖洗，防止內壁上污泥流不動的情況發生，提高排泥裝置的運營及維護效果。

　　權利要求書

　　1.一種鋼鐵廢水處理設備排泥裝置，其特征在于：包括泥斗，所述泥斗底部設有排泥管，所述泥斗內設置有噴淋管，所述噴淋管上設有用于沖刷泥斗內壁上污泥的噴淋沖洗孔，所述噴淋管與壓力沖洗水管連通。

　　2.如權利要求1所述的鋼鐵廢水處理設備排泥裝置，其特征在于：所述噴淋沖洗孔出水噴淋方向傾斜向下且與相鄰的泥斗內側壁平行設置。

　　3.如權利要求1或2所述的鋼鐵廢水處理設備排泥裝置，其特征在于：所述泥斗為圓錐形泥斗，所述噴淋管為緊貼泥斗內壁設置的環形噴淋管。

　　4.如權利要求3所述的鋼鐵廢水處理設備排泥裝置，其特征在于：所述噴淋管與壓力沖洗水管之間設有控制噴淋管進行噴淋沖洗和關閉的噴淋管控制閥門。

　　5.如權利要求4所述的鋼鐵廢水處理設備排泥裝置，其特征在于：所述排泥管上沿泥漿流動反向依次設有排泥手動閥門和排泥電動閥門。

　　6.如權利要求1或2或4或5所述的鋼鐵廢水處理設備排泥裝置，其特征在于：所述壓力沖洗水管與排泥手動閥門和排泥電動閥門之間的排泥管連通，所述壓力沖洗水管與排泥管之間設有反沖洗閥門。

　　7.如權利要求6所述的鋼鐵廢水處理設備排泥裝置，其特征在于：噴淋管控制閥門和反沖洗閥門為手動閥門或者電動閥門。

　　說明書

　　一種鋼鐵廢水處理設備排泥裝置

　　技術領域

　　本實用新型涉及一種鋼鐵廢水處理設備排泥裝置。

　　背景技術

　　現代鋼鐵工業的生產過程包括選材、煉鋼(連鑄)、軋鋼等生產工藝。鋼鐵工業廢水主要來源于生產工藝過程用水、設備與產品冷卻水、煙氣洗滌和場地沖洗等，但70%的廢水還是源于冷卻用水。間接冷卻水在使用過程中僅受熱污染，經冷卻后即可回用;直接冷卻水因與產品物料等直接接觸，含有污染物質，需經處理后方可回用或串級使用。鋼鐵廢水處理一般通過專業的鋼鐵廢水處理設備進行處理，在處理后期需要通過鋼鐵廢水處理設備中的排泥裝置將污泥排出，由于鋼鐵廢水形成污泥的密度和容重較大，處理設備依靠水的靜壓排泥，污泥難以排出，極易粘附在泥斗內壁上而不流動;同時排不出的污泥還容易將污泥管道堵塞，嚴重影響運營及維護。現有技術急需一種排泥順暢的鋼鐵廢水處理設備排泥裝置。

　　實用新型內容

　　本實用新型的目的在于克服現有技術中存在的缺陷，提供一種排泥順暢的鋼鐵廢水處理設備排泥裝置。

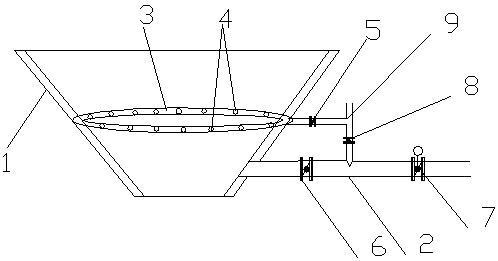

　　為實現上述目的，本實用新型的技術方案是提供了一種鋼鐵廢水處理設備排泥裝置，包括泥斗，所述泥斗底部設有排泥管，所述泥斗內設置有噴淋管，所述噴淋管上設有用于沖刷泥斗內壁上污泥的噴淋沖洗孔，所述噴淋管與壓力沖洗水管連通。這樣的設計可以通過噴淋管對沖刷泥斗內壁上的污泥進行沖洗，防止內壁上污泥流不動的情況發生，提高排泥裝置的運營及維護效果。

　　作為優選地，所述噴淋沖洗孔出水噴淋方向傾斜向下且與相鄰的泥斗內側壁平行設置。這樣的角度設計有利于噴淋沖洗水流將泥斗內側壁上的污泥高效的清洗干凈。

　　作為優選地，所述泥斗為圓錐形泥斗，所述噴淋管為緊貼泥斗內壁設置的環形噴淋管。這樣的設計是對方案的進一步優化。

　　作為優選地，所述噴淋管與壓力沖洗水管之間設有控制噴淋管進行噴淋沖洗和關閉的噴淋管控制閥門。這樣的設計利于控制噴淋管進行噴淋沖洗和關閉。

　　作為優選地，所述排泥管上沿泥漿流動反向依次設有排泥手動閥門和排泥電動閥門。這樣的設計便于對排泥進行控制，且設置兩個閥體可以以防萬一其中一個閥體故障之后，還有備用閥體。

　　作為優選地，所述壓力沖洗水管與排泥手動閥門和排泥電動閥門之間的排泥管連通，所述壓力沖洗水管與排泥管之間設有反沖洗閥門。這樣的設計可以將排泥電動閥門、噴淋管控制閥門關閉，將排泥手動閥門和反沖洗閥門打開，對堵塞的排泥管進行反向清洗，將其疏通。

　　作為優選地，噴淋管控制閥門和反沖洗閥門為手動閥門或者電動閥門。這樣的設計是對方案的進一步優化。

　　本實用新型的優點和有益效果在于：這樣的設計可以通過噴淋管對沖刷泥斗內壁上的污泥進行沖洗，防止內壁上污泥流不動的情況發生，提高排泥裝置的運營及維護效果。
