申請日2015.06.16

　　公開(公告)日2015.11.11

　　IPC分類號B09B5/00; B09B3/00

　　摘要

　　污染建筑垃圾的污泥處理系統，包括依次連接的建筑垃圾破碎裝置、建筑垃圾篩分裝置;滾軸式傳送帶;且滾軸式傳送帶上方設有高壓沖洗系統，高壓沖洗系統連接洗滌液藥劑罐，滾軸式傳送帶下方設有洗滌廢液儲存槽，洗滌廢液儲存槽通過管道連接初沉池、再通過管道依次連接凝集反應池、二級沉淀池和污泥濃縮池，污泥濃縮池的輸出污泥接框式壓濾機;凝集反應池的上方接有加藥罐。洗滌廢液通過管道進入初沉池;透過篩分網較小粒徑建筑垃圾由傳送帶，進入格柵，留于柵格上方的建筑垃圾高壓沖洗后，傾倒集中堆放，透過格柵的建筑垃圾在反應槽中進行攪拌。

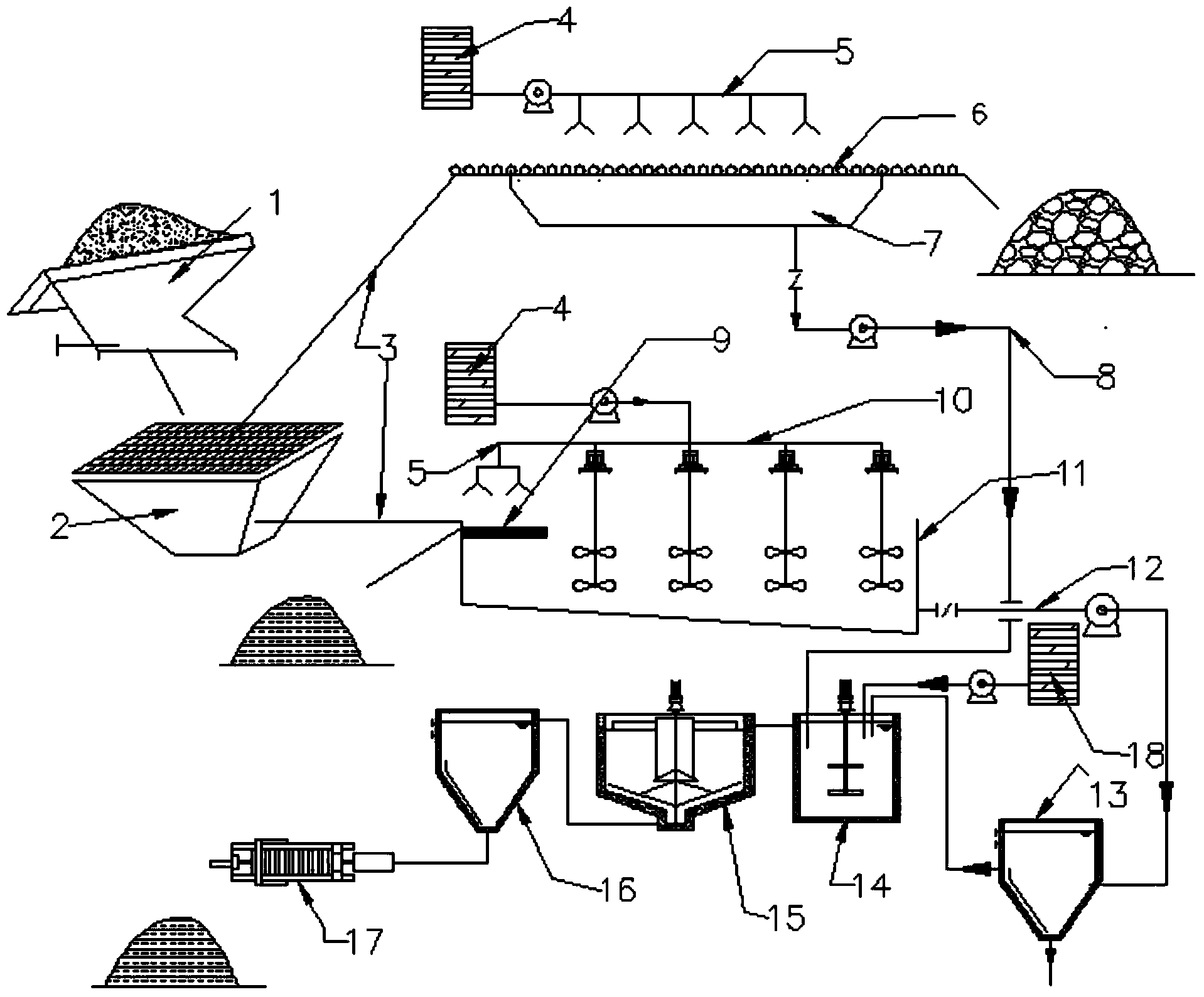

　　摘要附圖



　　權利要求書

　　1.污染建筑垃圾的污泥處理系統，其特征是包括依次連接的建筑垃圾破碎裝置、建筑 垃圾篩分裝置;滾軸式傳送帶;且滾軸式傳送帶上方設有高壓沖洗系統，高壓沖洗系統連接 洗滌液藥劑罐，滾軸式傳送帶下方設有洗滌廢液儲存槽，洗滌廢液儲存槽通過管道連接初沉 池、再通過管道依次連接凝集反應池、二級沉淀池和污泥濃縮池，污泥濃縮池的輸出污泥接 框式壓濾機;凝集反應池的上方接有加藥罐。

　　2.根據權利要求1所述的污染建筑垃圾的污泥處理系統，其特征是沉淀池和凝集反應 池均設有攪拌器。

　　說明書

　　污染建筑垃圾的污泥處理系統

　　技術領域

　　本實用新型涉及固態廢棄物的處理，尤其是污染建筑垃圾處理過程中的污泥處理系 統。

　　背景技術

　　污染場地異位修復(ex-situremediation)技術是指將受污染的土壤或地下水從發生 污染的位置挖掘或抽取出來，經過運輸后再進行治理的技術。在對污染場地實施異位修復過 程中，不僅需要對受污染的土壤和地下水進行治理，同時還需對粘附污染土壤的建筑垃圾進 行清洗。目前，針對粘附污染土壤的建筑垃圾，主要采用人工進行分揀和清洗，費時費力。 為了提高修復現場的工作效率，本次設計出一套篩選和沖洗一體化設備來代替人工完成對受 污染建筑垃圾的分揀和清洗工作。

　　由于污染建筑垃圾處理時會產生較多污水，需要污水處理系統對污水以及其中的污泥進 行最終處理。

　　發明內容

　　本實用新型目的是，提出一種污染建筑垃圾的污泥處理系統。污泥處理系統可以高效處 理污泥，結構更合理可靠，大大降低污泥的副作用。

　　本實用新型的技術方案是，污染建筑垃圾的污泥處理系統，包括依次連接的建筑垃圾破 碎裝置、建筑垃圾篩分裝置;滾軸式傳送帶;且滾軸式傳送帶上方設有高壓沖洗系統，高壓 沖洗系統連接洗滌液藥劑罐，滾軸式傳送帶下方設有洗滌廢液儲存槽，洗滌廢液儲存槽通過 管道連接初沉池、再通過管道依次連接凝集反應池、二級沉淀池和污泥濃縮池，污泥濃縮池 的輸出污泥接框式壓濾機;凝集反應池的上方接有加藥罐。

　　受污染建筑垃圾通過破碎篩分系統后，篩分網上部較大粒徑的建筑垃圾至滾軸傳送帶， 滾軸式傳送帶上方設有高壓沖洗系統，高壓沖洗系統連接洗滌液藥劑罐，滾軸式傳送帶下方 設有洗滌廢液儲存槽，洗滌廢液通過管道進入初沉池;透過篩分網較小粒徑建筑垃圾由傳送 帶，進入格柵，透過格柵的建筑垃圾在反應槽中進行攪拌，攪拌后泥漿由管道進入初級沉淀 池;初級沉淀池中完成重力沉淀含小碎石的污泥排出后自然干化，上部泥水混合液再通過管 道連接凝集反應池、二級沉淀池和污泥濃縮池，污泥濃縮池的輸出污泥接框式壓濾機;凝集 反應池的上方接有加藥罐。留于柵格上方的建筑垃圾高壓沖洗后，傾倒集中堆放。

　　進一步的，沉淀池和凝集反應池均設有攪拌器。

　　本實用新型有益效果：本實用新型提出了污染建筑垃圾處理時產生的較多污泥需要高效 的污泥處理系統進行處理的裝置，具有使用效率高且滿足多數污泥去污的處理方案。本實用 新型是一種機械式結構，具有較高的效率和處理能力，適用于大規模的處理各種污染建筑垃 圾(包括污染土壤處理時的含水量高的污泥處理)。
